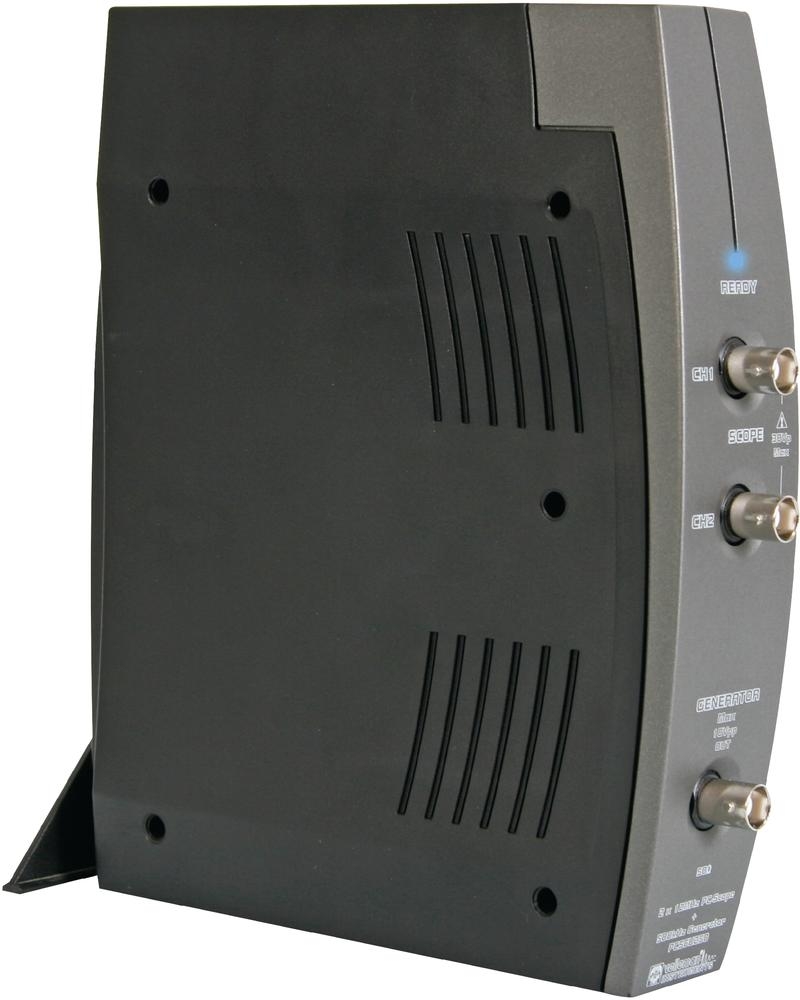

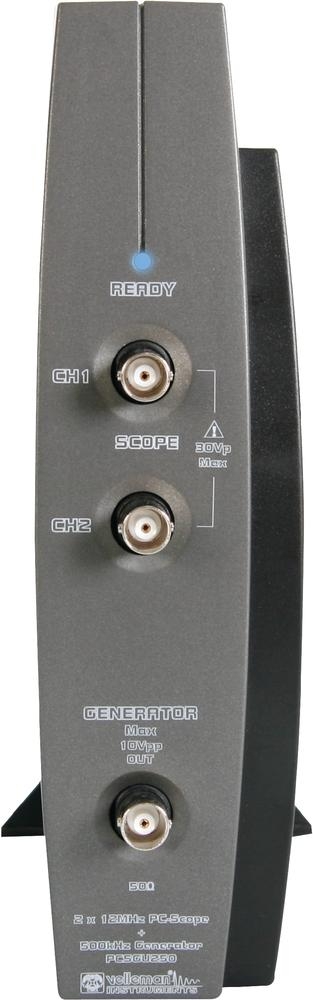

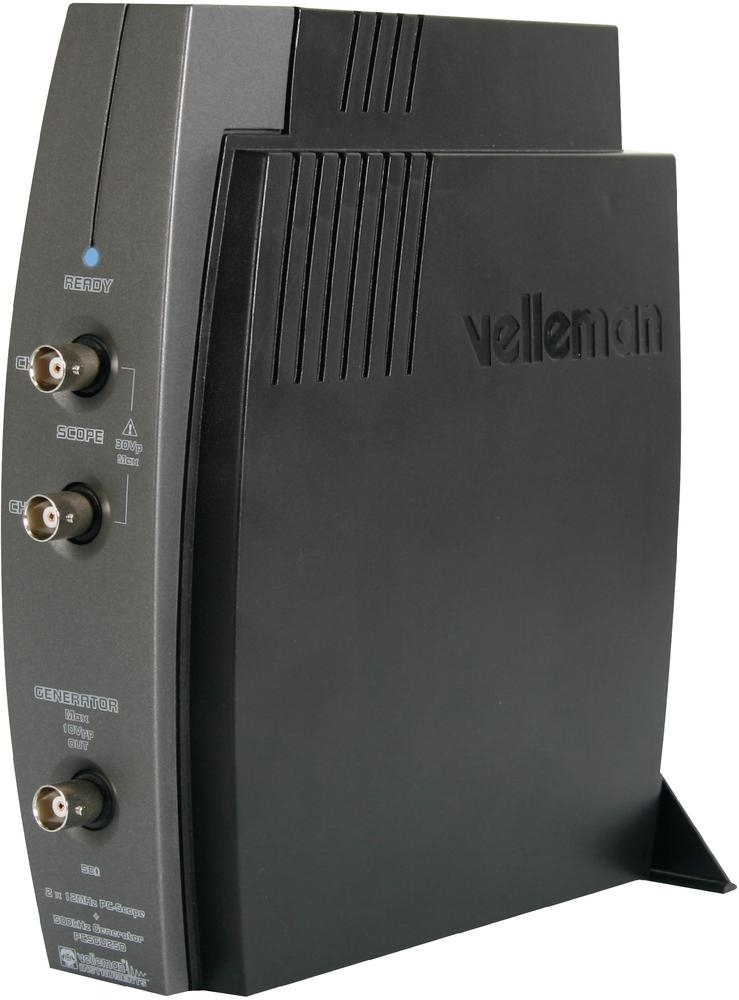

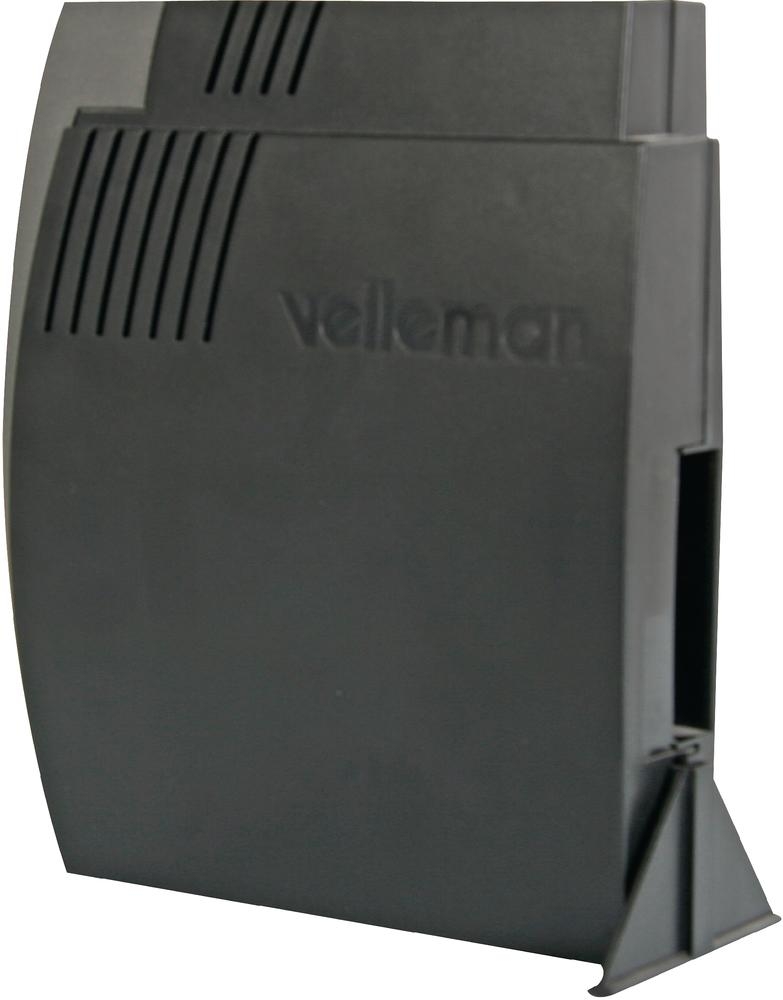

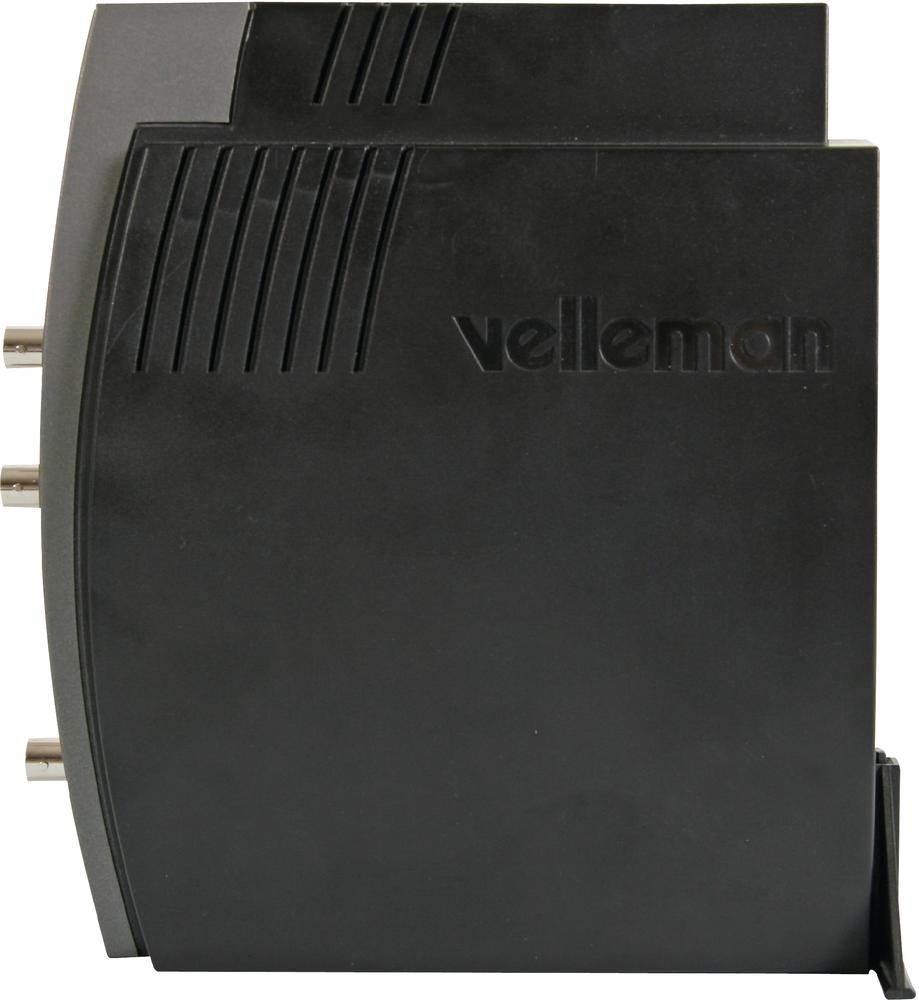

Tento osciloskop s pamětí sjednocuje 5 přístojů v jednom: 2-kanálový osciloskop s pamětí, spektrální analyzér, dočasnou paměť záznamu, generátor funkcí a záznam průběhu frekvence (zapisovač). SGU-250 obsahuje všechny standardní funkce běžných osciloskopů, pouze s rozdílem, že vše je obsluhováno přes myš a klávesnici počítače. Osciloskop se jednoduše připojí přes USB port přímo do počítače! USB kabel zajišťuje také napájení osciloskopu.
Systémové požadavky Windows® 2000, XP, Windows Vista™, USB 1,1 nebo 2.0
Rozměry (d x š x v) 175 x 55 x 205 mm
Rozhraní 1x USB
Rozsah vstupního napětí 30 V(DC + špičky AC)
Typ kanálu 2
Napájení přes USB z PC
Hloubka paměti 2x 4 kpts
Šířka pásu 12 MHz
Rozsah časové základny 100 ns/DIV - 500 ms/DIV
Vertikální vychylování 10 mV/DIV - 3 V/DIV
Rozlišení 8 Bit
Vstupní spojení DC, AC, GND
Vstupní impedance 1 MΩ /30 pF
Vzorkovací kmitočet 4 k S/s
2-kanálový
Šířka pásma 12 MHz
S integrovaným generátorem funkcí
Standardní funkce osciloskopu
Automatické nastavení
Funkce Pre-Trigger
Generátor frekvence 0,005 Hz až 500 KHz
Výstupní tvar signálu: sinusový/čtvercový/trojúhelníkový
Spektrální analyzér od 0 - 120 Hz do 12 MHz
Lineární nebo logaritmická časová stupnice
Záznam průběhu frekvence (zapisovač) 10 Hz až 10 KHz
Automatická synchronizace mezi osciloskopem a generátorem
Volba frekvence 1 KHz, 10 KHz, 100 KHz nebo 500 KHz
Dočasná paměť záznamu
Rozsah dodávky:
Osciloskop
Měřicí sonda
BNC adaptér pro RCA
USB kabel
Software
