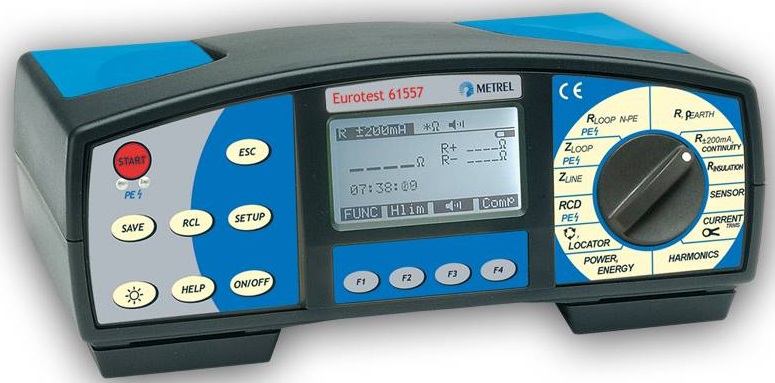

Metrel Eurotest 61557 ST - MI2086ST - revize instalací a hromosvodů

Špičkový profesionální multifunkční přístroj pro provádění revizí dle požadavků ČSN 332000-6-61

Univerzálny multitester pro revize rozvodů nn. Verze Standard Set se základním PC programem neumožňujícím tisk protokolů; měření izolačního odporu, přechodových odporů a spojitosti, impedance ochranné smyčky, zkratového proudu, impedance smyčky, sledu fází, vyhledávání závad na instalacích, výkonu, účiníku, energie, proudu TRMS, harmonických složek napětí a proudu, napětí a kmitočtu sítě, vypínacího času proudových chráničů, dotykového napětí, odporu uzemnění a měrného odporu půdy, varistorů napěťových ochran

Funkce a vlastnosti přístroje:
Měření přechodových odporů, vodivé spojení
Zkratový proud při měření přechodových odporů je minimálně 200 mA. Měření probíhá s automatickým přepólováním zkušebního proudu. Je možné vykompenzovat odpor přívodních vodičů. Lze nastavit meze pro min. hodnotu přechodového odporu.
Vodivé spojení - slouží k "propískávání" obvodů, hledání zkratů apod. Eurotest 61557 v této funkci pracuje jako ohmmetr s měřicím proudem < 7 mA.

Měření zemních odporů a rezistivity půdy
Přístroj má rozsáhlé možnosti měření zemních odporů: umožňuje měřit čtyřvodičovou metodou, čtyřvodičovou metodou + jedním klešťovým přístrojem bez rozpojování měřeného obvodu nebo dvěma klešťovými přístroji bez rozpojování měřeného obvodu a bez zatloukání sond. Dále lze měřit rezistivitu půdy.
Zde je ke stažení článek, kde jsou popsány jednotlivé způsoby a možnosti měření zemních odporů.

Měření izolačních odporů
Izolační odpory mohou být měřeny napětím 50 / 100 / 250 / 500 / 1000 V do hodnoty až 1000 MΩ. Je možné nastavit mez pro min. hodnotu izolačního odporu.

Test proudových chráničů
Lze testovat proudové chrániče (dále jen FI) typu AC nebo A standardní a selektivní s jmenovitým reziduálním proudem 10 mA až 1000 mA. Test lze provádět jak manuálně, tak automaticky a každý test lze provést jak kladnou, tak zápornou půlvlnou. Při testu je prováděno srovnání naměřených vypínacích časů s hodnotami danými normou. Vypínací čas lze měřit těmito násobky IΔN: 1/2, 1, 2 a 5. Dále lze měřit vybavovací rozdílový proud IΔ postupně narůstajícím proudem. Samozřejmostí je měření dotykového napětí a zemního odporu / odporu smyčky bez vybavení FI.
Eurotest 61557 má navíc speciální funkci pro měření  zemního odporu / odporu smyčky bez vybavení FI. Toto měření je prováděno po dobu několika desítek sekund; během této doby přístroj naměří velké množství údajů, které jsou následně zpracovány, vyhodnoceny a výsledkem celého procesu je zobrazený změřený odpor. Tento postup zaručuje velmi dobrou opakovatelnost a použitelnost změřené hodnoty!

Měření skutečné impedance poruchové smyčky/sítě a zkratového proudu
Přístroj měří skutečnou impedanci poruchové smyčky a sítě (včetně impedance mezi dvěma fázemi!), současně zobrazí i činný odpor, indukční odpor a samozřejmě i zkratový proud. Dále měří dotykové napětí při zkratovém proudu.
Při měření skutečné impedance je brán v úvahu fázový posuv mezi napětím a proudem, tj. vliv indukčního odporu vinutí transformátorů, motorů apod. V důsledku toho je výsledek měření přesnější, stabilnější a lépe vypovídá o skutečných poměrech v měřeném obvodu.
Pomocí adaptéru A 1143 lze měřit impedanci poruchové smyčky a sítě s velmi vysokou přesností při rozlišení 0,1 mΩ.

Odpor smyčky N-PE a zkratový proud

Sled fází
Přístroj indikuje sled fází a dále chybové stavy (např. nepřítomnost některého fázového napětí).

Proud pomocí kleští a špičkový proud
Přístroj měří skutečnou efektivní hodnotu proudu a dále špičkovou hodnotu proudu (např. rozběhový proud motoru).

Měření průrazného napětí varistorů (přepěťových ochran)
Lze měřit průrazné napětí různých přepěťových ochran v rozsahu 50 ÷ 1000 V.

Lokátor
Slouží k určování proudových okruhů, vyhledávání pojistek apod. Jako vysílač slouží Eurotest 61557, jako přijímač bezdotyková sonda "Lokátor".

Výkon, energie
Lze měřit jednofázový výkon (W, VA, VAr, cos φ) a energii (nastavitelný časový interval 1 minuta až 25 hodin).

Test přítomnosti napětí na ochranném vodiči
Při provádění některých měření, která potřebují přítomnost síťového napětí, přístroj automaticky testuje, zda není na PE přítomno nebezpečné napětí.

Harmonická analýza napětí a proudu
Měří celkové harmonické zkreslení THD a zobrazuje liché harmonické až do 21. harmonické!

Měření osvětlení
Osvětlení se měří pomocí externí sondy.

Ukládání výsledků do paměti a přenos do PC
Do paměti Eurotestu 61557 lze uložit až 1000 výsledků měření a později je vyvolat na displeji nebo přenést do PC pomocí dodávaného softwareEuroLink, který je v češtině. Před měřením lze navíc pomocí software EuroLink vytvořit přesnou strukturu měřené instalace a přenést ji do Eurotestu61557. Následná revize a ukládání výsledků do paměti se tím urychlí.

Grafická funkce HELP
Zobrazí na displeji možnosti připojení přístroje k měřenému objektu a další pomocné informace.

Rozsah dodávky:
Přístroj MI 2086 ST - EUROTEST 61557
Plug commander (pro měření v síťových zásuvkách bez potřeby "třetí" ruky)
Univerzální měřicí kabel zakončený banánky umožňuje měření pomocí měřicích hrotů a krokosvorek
Krokosvorka, 1 ks
Měřicí hrot, 2 ks
Kabel RS 232 pro propojení s počítačem
PC software EuroLink Lite pro Windows 2000/XP/Vista/7
Brašna na přístroj
Řemen, 2 ks
Návod k používání
Kalibrační list
Záruční list
Kartónový obal
