Masivní stahováky se zadním uchycením umožňují zachytit ložisko zezadu
tam, kde už z důvodu místa nejde použít stahovák čelisťový. Zadní uchycení
umožňuje také působit demontážní silou přímo na vnitřní kroužek ložiska,
čímž se výrazně sníží nebezpečí poškození ložiska přenosem sil přes valivá
tělesa a oběžné dráhy. Výrazně také klesne požadovaná síla nutná pro
demontáž ložiska.
Tento typ stahováku je dodáván ve třech velikostech a to pro průměry hřídelí maximálně do 50, 100 a 150 mm
Řadu stahováků TMBS E tvoří souprava mechanického stahováku TMBS
50E a souprava hydraulického stahováku TMBS 100E a TMBS 150E.
Souprava TMBS 50E vytváří demontážní sílu pomocí mechanického vřetene
na rozdíl od TMBS 100E a TMBS 150E kde je použito vřeteno hydraulické
Maximální dosah TMBS 50E je 110 mm
S nástavnými tyčemi je dosah TMBS 100E a TMBS 150E 825 mm
TMBS 100E a TMBS 150 E jsou dodávány jako soupravy včetně zadního uchycení, hydraulického vřetene, příčníku, středicího hrotu a nástavných tyčí
Demontážní síla 30 kN
Maximální dosah 110 mm
Průměr hřídele 7 - 50 mm
Maximální moment (T) 70 Nm
Šestihran vřetene (AF) 19 mm (0.8 in)
Hmotnost 1,8 kg

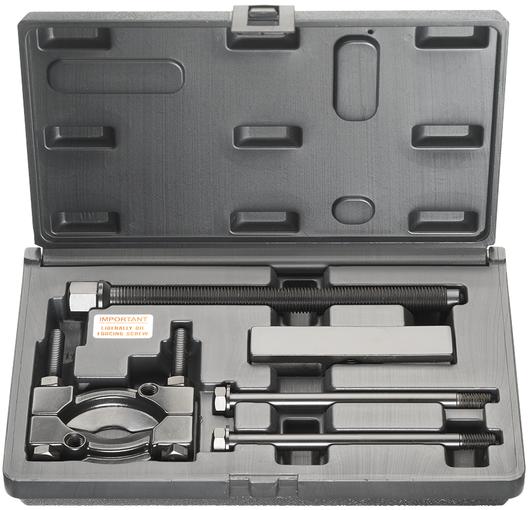

Rozměry přenosného kufříku 295 x 190 x 55 mm
Rozsah dodávky :
Sada zadního uchycení
Mechanické vřeteno
Středicí hrot
2x spojovací tyče
TMBS 50E mechanický stahovák se zadním uchycením SKF
