Walther-Werke WAV0170R1 připojovací rozvodná skříň 44 kVA, 63 A

Walther-Werke WAV0170R1 připojovací rozvodná skříň 44 kVA, 63 A

Walther-Werke WAV0170R1 je profesionální připojovací rozvodná skříň s výkonem 44 kVA a jmenovitým proudem 63 A určená pro bezpečný rozvod elektrické energie
Robustní skříň je vyrobena z elektrolyticky pozinkovaného ocelového plechu s bez-těžkokovovým plastovým lakováním v oranžové barvě RAL 2004
Rozvaděč je vybaven zásuvkami CEE 16 A, 32 A a 63 A i šesti zásuvkami 230 V
Součástí je elektroměrové pole, výkonový jistič, proudové chrániče typu B a příslušné jističe jednotlivých vývodů
Pro snadnou manipulaci je skříň vybavena jeřábovými oky, bočními madly a žárově pozinkovaným podstavcem s oky pro zemní kotvy

Klíčové vlastnosti
Připojovací rozvodná skříň s výkonem 44 kVA
Jmenovité napětí 230/400 V
Jmenovitý proud 63 A
Provedení podle IEC 61439-4 a DIN/VDE 43868/1
Skříň z elektrolyticky pozinkovaného ocelového plechu
Barva RAL 2004 oranžová
Jednokřídlé dveře
Uzávěr s možností použití visacího zámku
Jeřábová oka a boční madla pro manipulaci
Žárově pozinkovaný podstavec
Oka pro upevnění zemními kotvami
Krytí skříně IP44
Krytí měřicí části IP54
1x CEE zásuvka 63 A 5P 400 V
1x CEE zásuvka 32 A 5P 400 V
2x CEE zásuvka 16 A 5P 400 V
6x zásuvka 230 V 16 A
1x elektroměrové pole bez elektroměru

Technické parametry
Výrobce Walther-Werke
Typ WAV0170R1
Provedení připojovací rozvodná skříň
Připojovací výkon 44 kVA
Jmenovité napětí 230/400 V
Jmenovitý proud 63 A
Jmenovitý proud hlavního vypínače 63 A
Hlavní vypínač výkonový jistič
Počet pólů hlavního vypínače 3
Vstupní pojistkový odpínač NH00 80 A
Rozsah připojení 10–50 mm²
Počet elektroměrových polí 1
Elektroměrové pole DS podle DIN 43870/2, bez elektroměru
Výkonový jistič 3P 63 A s tepelně-magnetickou spouští
Proudový chránič 4P 63 A / 300 mA typ B
Proudový chránič 4P 63 A / 30 mA typ B
CEE zásuvka 63 A 5P 400 V 6h 1x
CEE zásuvka 32 A 5P 400 V 6h 1x
CEE zásuvka 16 A 5P 400 V 6h 2x
Zásuvka 230 V 16 A 2P 6x
Počet jističů 9
Materiál skříně ocelový plech
Krytí skříně IP44
Krytí měřicí části IP54

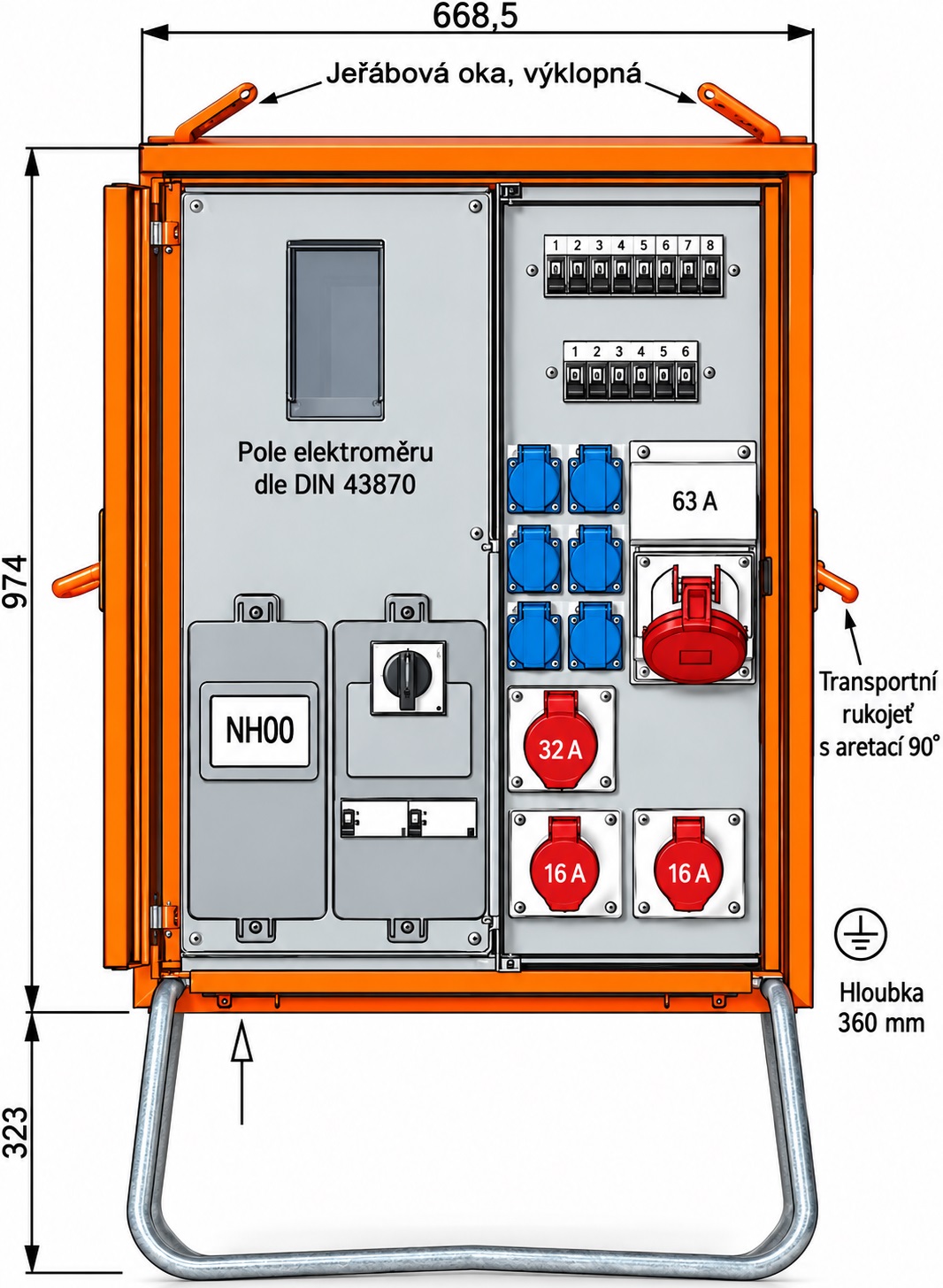

Výška včetně podstavce 1297 mm
Šířka 669 mm
Hloubka 360 mm
Hmotnost 53 kg

Rozsah dodávky:
1x Walther-Werke WAV0170R1 připojovací rozvodná skříň 44 kVA
1x žárově pozinkovaný podstavec
