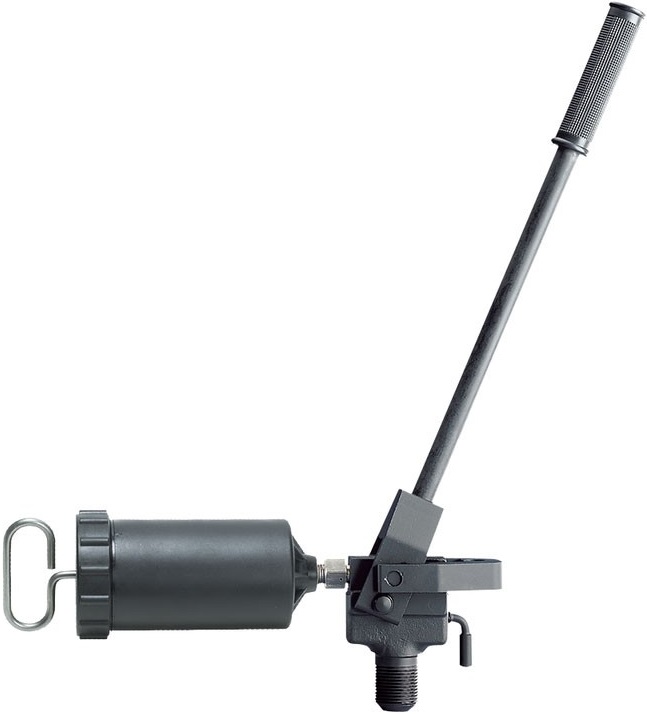

Injektor 226400 je univerzální nástroj k aplikaci metody tlakového oleje SKF. Používá se například při montáži a demontáži ložisek, spojek a ozubených kol.PopisInjektor je opatřen sacím ventilem, bezpečnostním tlakovým ventilem a ventilem zajišťujícím odvzdušňování a redukci tlaku (1),....
Použití
Injektor 226400 je univerzální nástroj k aplikaci metody tlakového oleje SKF. Používá se například při montáži a demontáži ložisek, spojek a ozubených kol.
Popis
Injektor je opatřen sacím ventilem, bezpečnostním tlakovým ventilem a ventilem zajišťujícím odvzdušňování a redukci tlaku (1), (3) a (5). Všechny tři ventily jsou opatřeny kuličkou. Kuličky jsou zajištěny kolíky (2) a (4) nebo šroubem (6). Aby bylo možno olej udržovat čistý, je ke vstupní straně injektoru namontováno šroubení s filtrem oleje (7). Olejovou nádrž lze doplňovat, aniž by bylo u čerpadla třeba snižovat tlak.
Bezpečnostní doporučení
Pokud se injektor oleje používá nesprávně nebo s nevhodným či poškozeným příslušenstvím, může být nebezpečný.
Věnujte proto laskavě pozornost následujícím pokynům:
- Injektor, potrubí a veškeré příslušenství před použitím pečlivě zkontrolujte. Nikdy nepoužívejte
ani mírně poškozené součásti, ani příslušenství, které není dimenzováno na tlak 300 MPa (43,500 psi).
- Dbejte na to, aby byl z injektoru a vysokotlakého potrubí odstraněn veškerý vzduch, zařízení
by mělo být naplněno pouze olejem. Postupujte podle návodu k použití.
- Používejte ochranné brýle.
- Při práci s vysokotlakými aplikacemi je vždy doporučeno používat tlakoměr
Maximální tlak 300 MPa (43,500 psi)
Objem/zdvih 0,23 cm3 (0.014 in3)
Kapacita olejové nádrže 200 cm3 (12.2 in3)
Připojení injektoru G 3⁄4
Celková hmotnost 2,2 kg (5 lb)
