Gedore zalomené reakční rameno tvaru Z 2653176

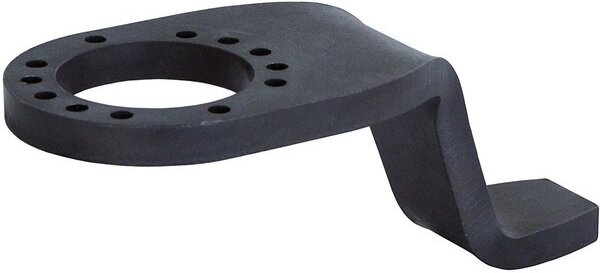

Gedore zalomené reakční rameno tvaru Z pro DVV40
Mechanický, ruční násobič momentu pro řízené utahování šroubů a uvolňování šroubových spojů. Dvojstupňová planetová převodovka, tělo z legovaného hliníku, násobicí poměr: 1 : 16. Model DVV-40ZRS s rohatkou s pojistkou proti zpětnému chodu (RS). Nedestruktivní bezpečnostní mechanizmus proti přetížení „Slipper“ slouží k ochraně převodovky, pravý i levý chod. Zalomené reakční rameno tvaru Z, v závislosti na modelu vyrobené z chrom-vanadové oceli, lze volitelně doplnit přímým ramenem tvaru L s nastavitelným reakčním čtyřhranem, z lehkého kovu, zaručovaná přesnost, lepší než ±3 %, pro pohon momentovým klíčem. Dva modely pro maximální zatížitelnost kolem 4000 Nm, výstupní čtyřhranný trn s vyvrtaným otvorem pro nástrčkové klíče s bezpečnostním kolíkem a kroužkem.

Stěžejní oblasti použití:
Vhodný zejména pro montáž strojních zařízení a agregátů, lanovky, výtahy a stožáry, těžký průmysl, stavby mostů, lodí, letadel a železnic, rafinérie, výroba plastů, elektrárny všech druhů

Technické parametry:
Ćistá hmotnost (kg): 1,5
Celková délka (mm): 230
Materiál: kovaný lehký kov / ocel
Výška podpěry (mm): 80
Vzdálenost dojezdu - začátek reakčního ramene (min.): 68
Vzdálenost pohonu - konec reakčního ramene (max.): 133
Výška příruby (mm): 30
Poloměr příruby (mm): 39,5
Vnější průměr (mm): 85
Šířka reakčního ramene venku (mm): 41

Rozsah dodávky:
Násobič momentu DREMOPLUS ALU
Zalomené reakční rameno tvaru Z
Dodává se v odolném kufříku s pěnovými vložkami
Certifikát o továrním testu a nastavovací tabulka
