Bernardo BF 45 HSV sloupová vrtačko-frézka, 02-1106

Bernardo BF 45 HSV sloupová vrtačko-frézka, 02-1106

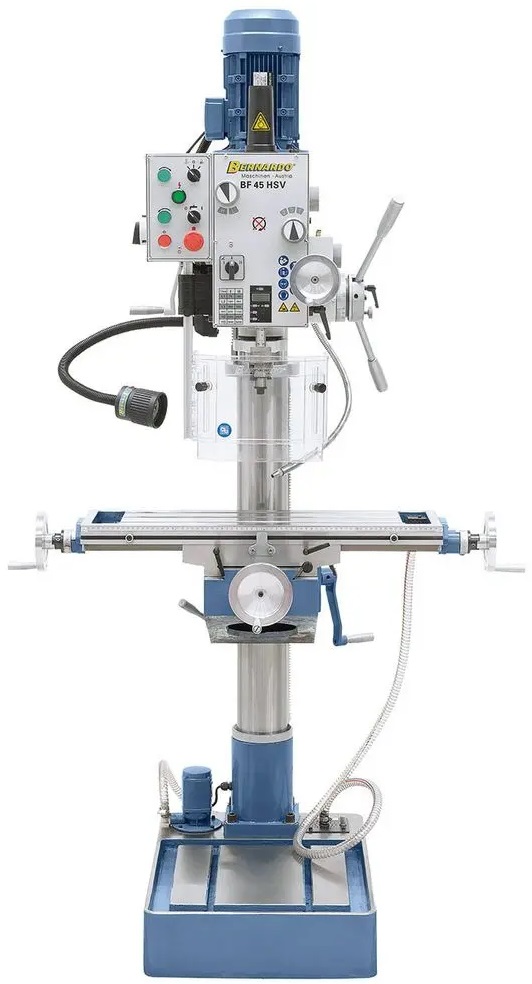

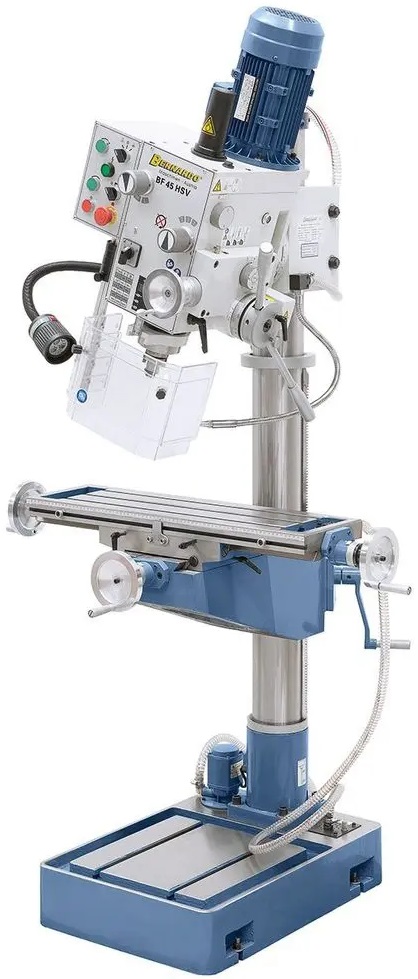

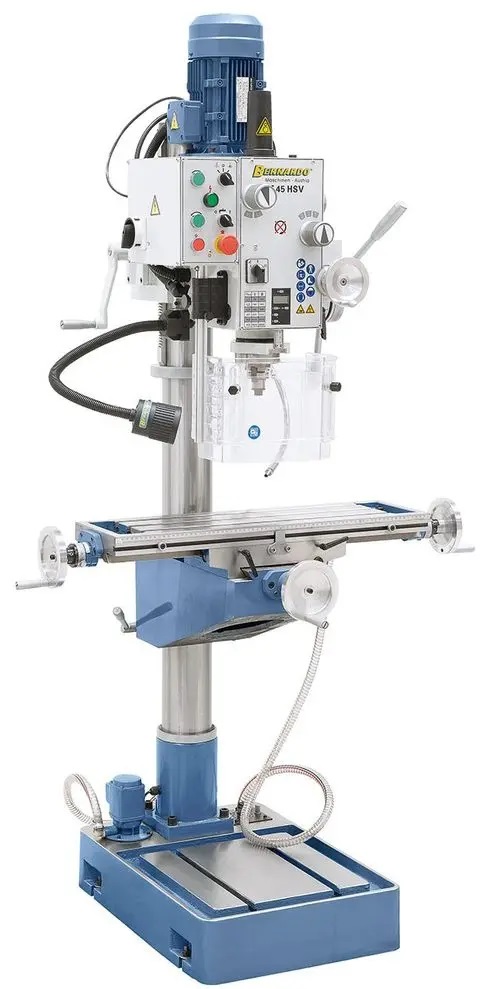

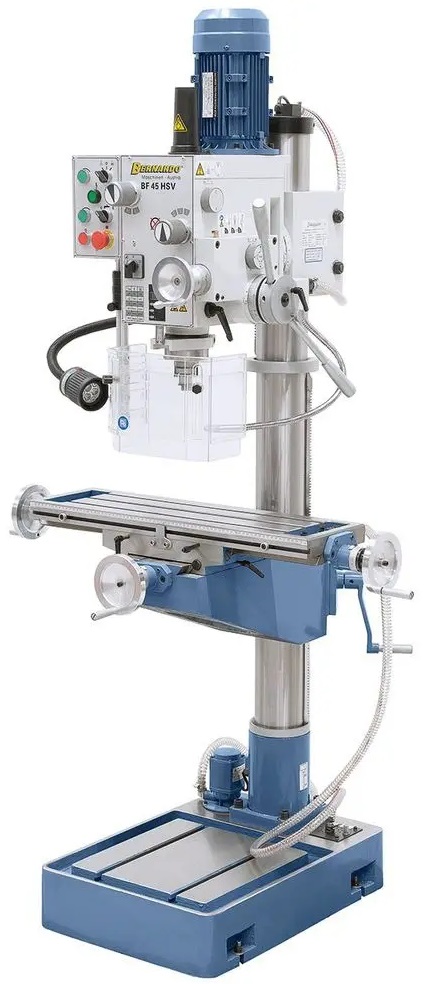

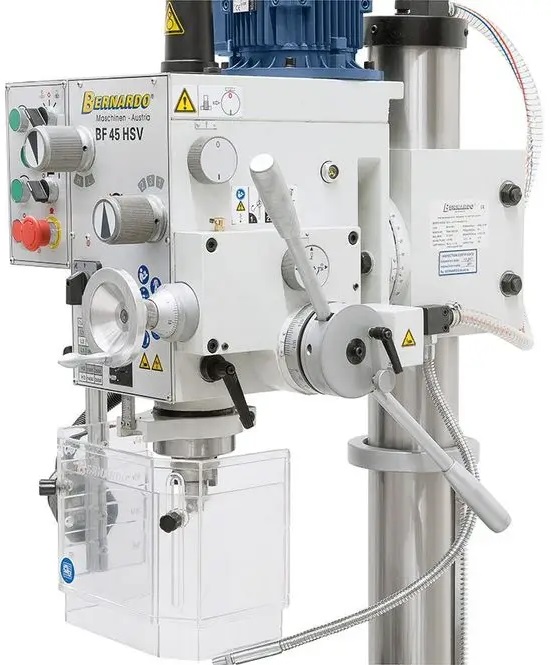

Sloupová vrtačko-frézka Bernardo BF 45 HSV je robustní stroj s automatickým posuvem pinoly a natáčecí převodovou hlavou, vhodný pro přesné vrtací i frézovací práce. Díky stabilní litinové konstrukci, výkyvné hlavě a širokému rozsahu otáček nachází uplatnění v mechanických dílnách, opravárenských provozech i v oblasti výuky.

Klíčové vlastnosti
Stabilní a přesná konstrukce se sloupem z broušené oceli.

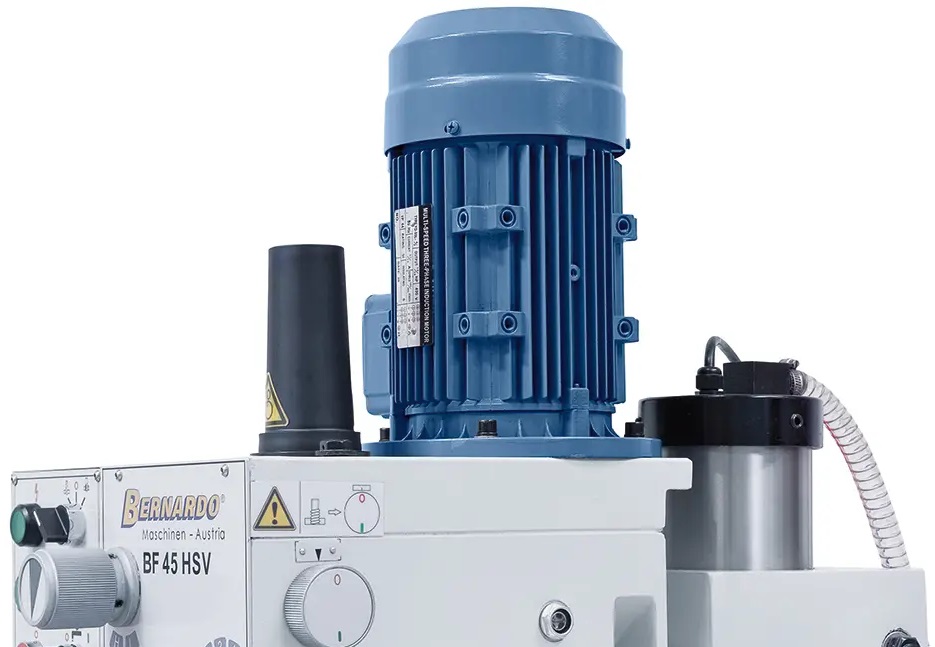

Výkonný dvoustupňový motor s vysokým točivým momentem.
12 rychlostí otáček vřetena (75–3200 ot/min).
Automatický posuv pinoly s možností volby rychloposuvu nebo jemného posuvu.

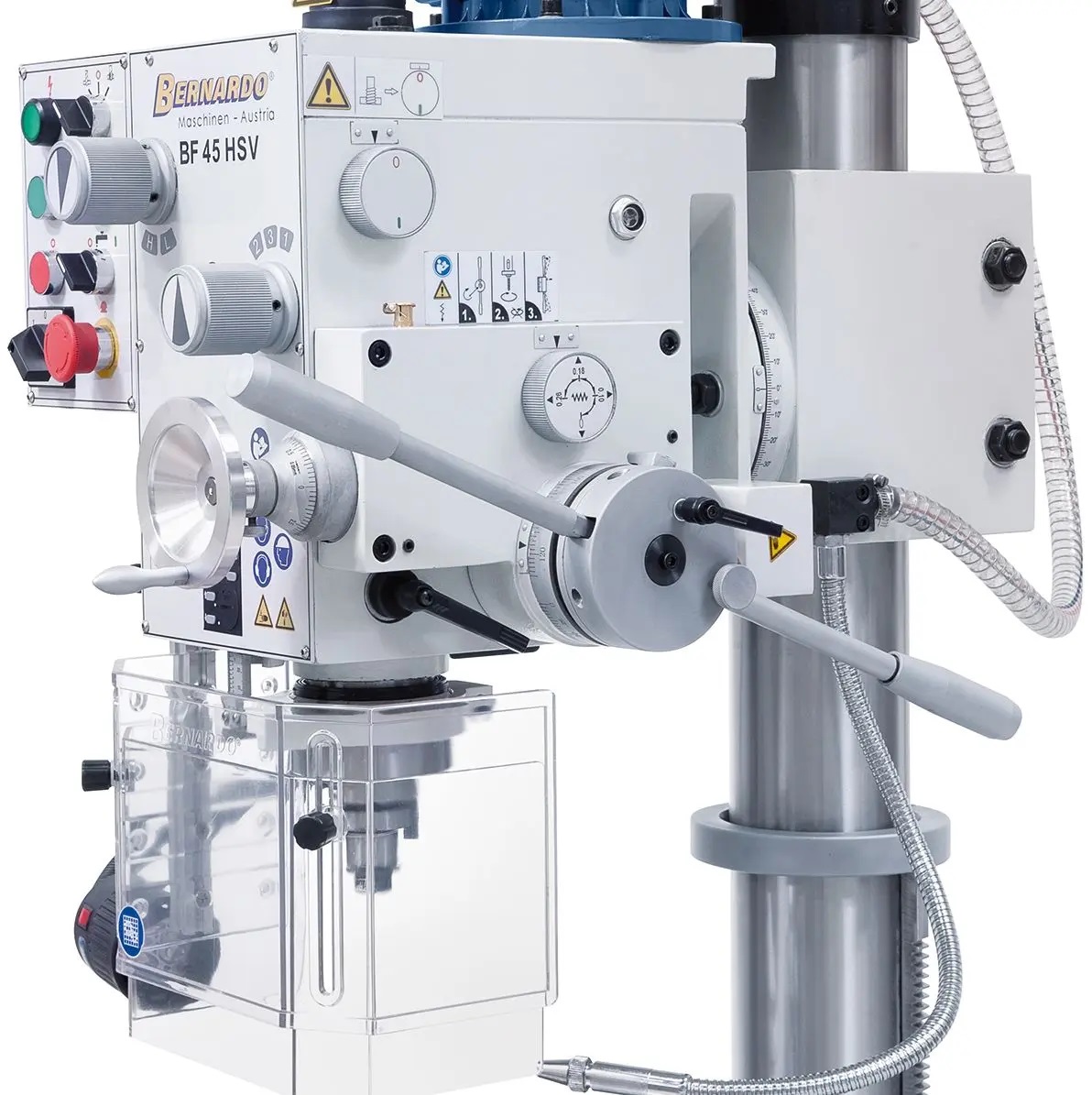

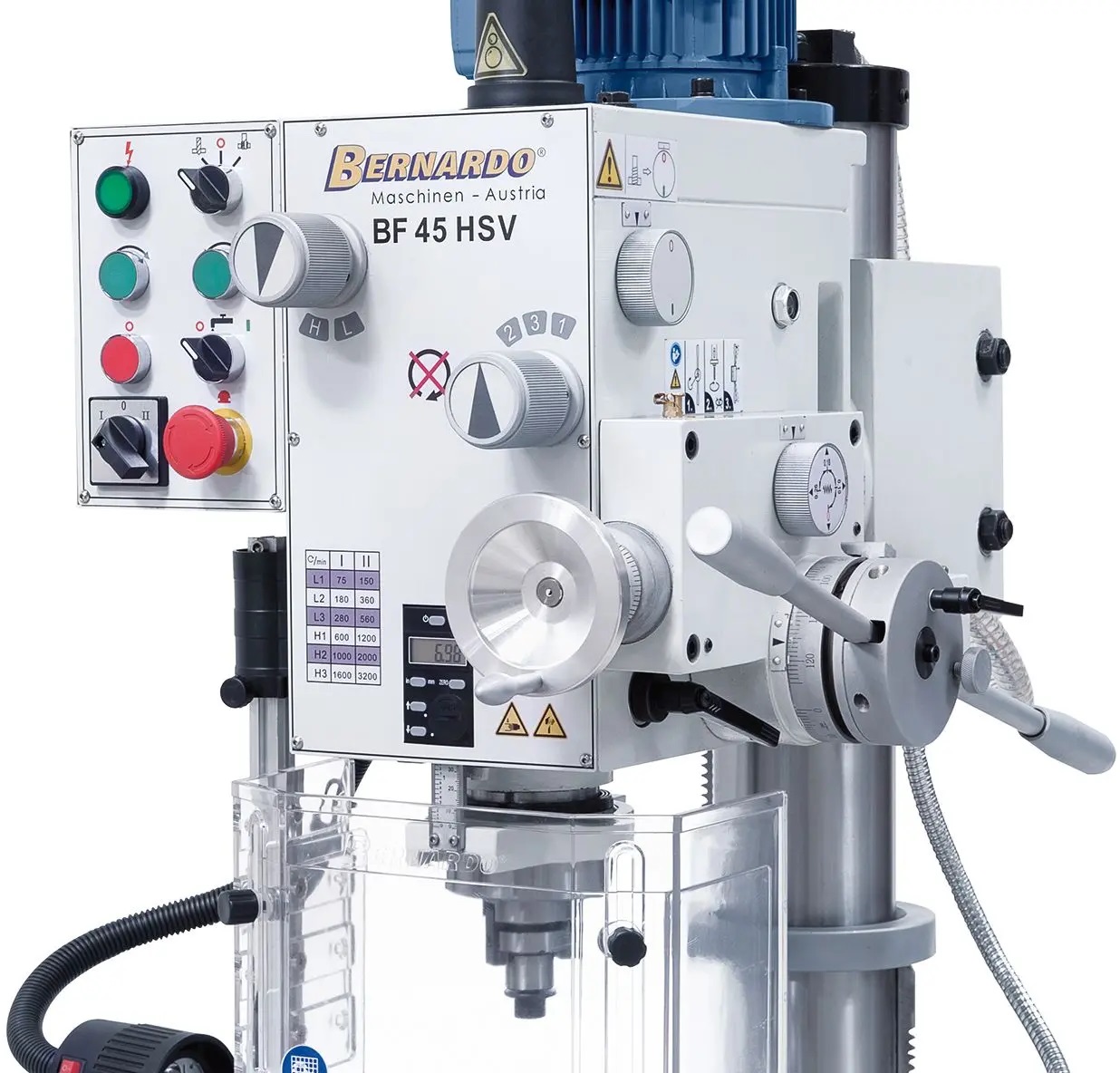

Převodová hlava výkyvná o 180°, otočná o 360° a výškově stavitelná.
Pravý a levý chod vřetena pro závitování.

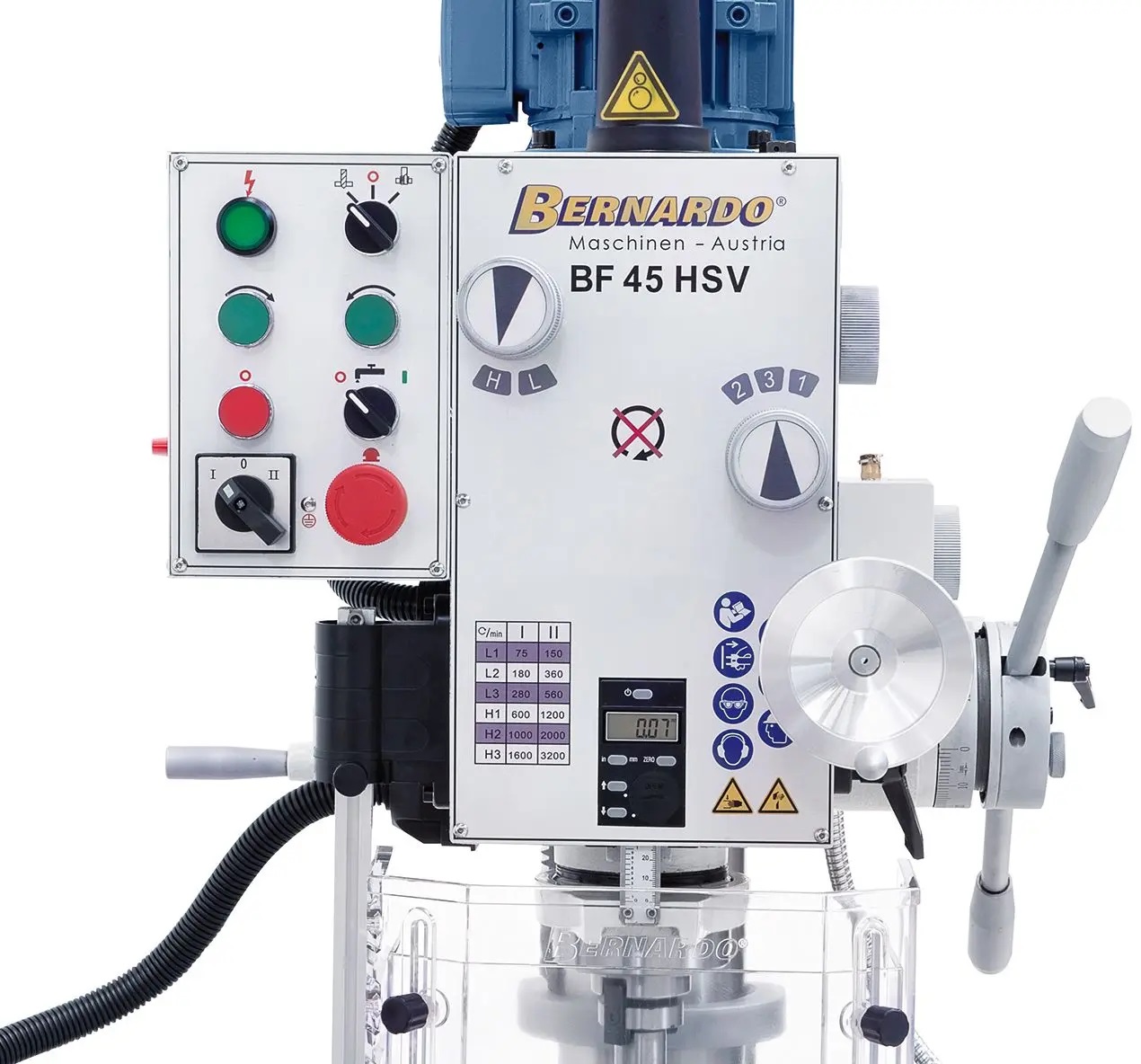

Digitální zobrazení zdvihu pinoly a LED pracovní osvětlení.

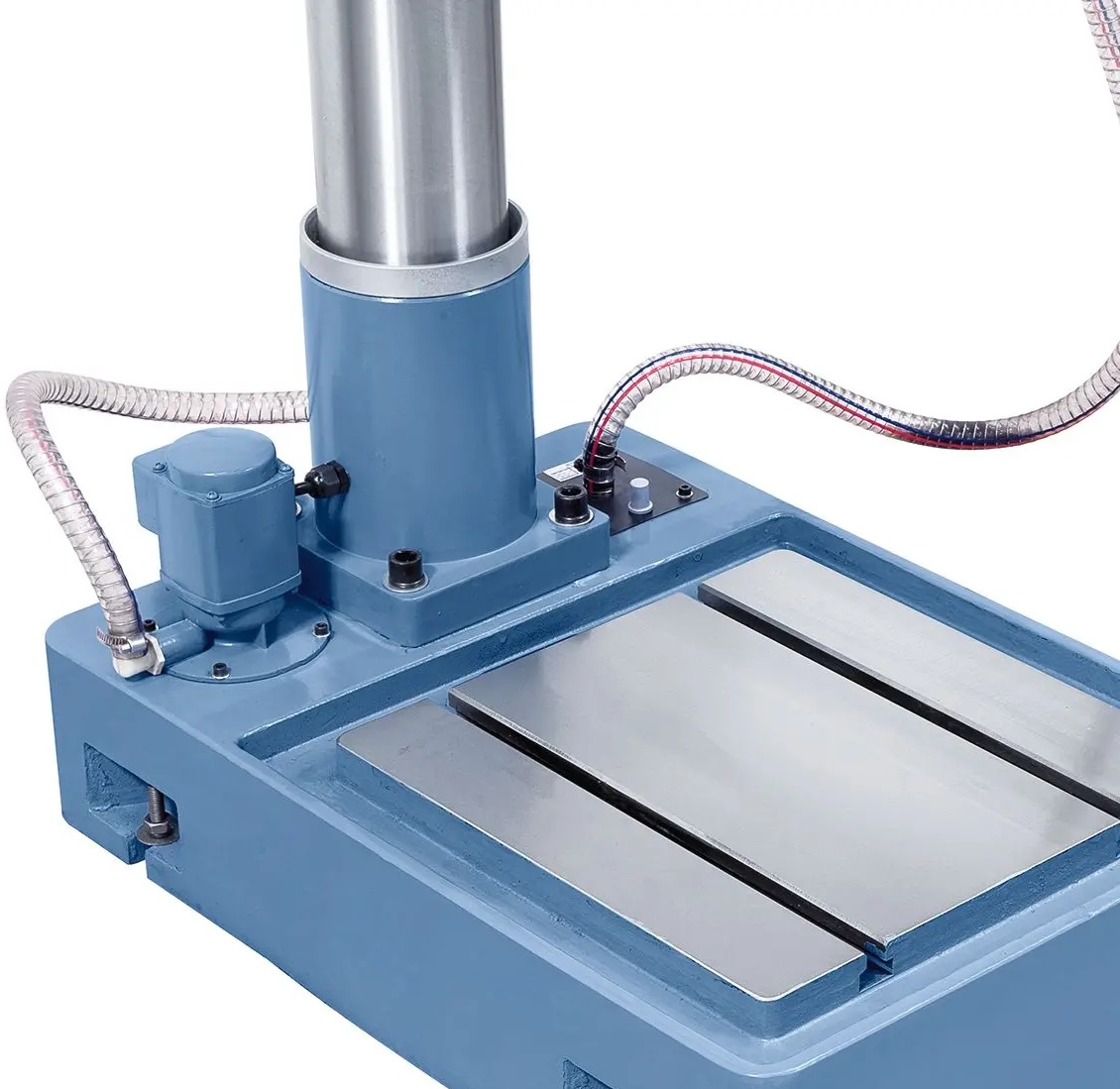

Opracovaná základna s T-drážkami pro upínání vysokých obrobků.
Klidný chod díky broušeným ozubeným kolům v olejové lázni.

Technické parametry
Motor – výkon S1 100 %: 1100 / 1500 W
Motor – výkon S6 40 %: 1500 / 2200 W
Napájecí napětí: 400 V
Průměr vrtáku (ocel / litina): 32 / 40 mm
Frézovací nožová hlava – max.: 80 mm
Vyložení: 280 mm
Počet otáček vřetena: 75–3200 ot/min (12 stupňů)
Zdvih pinoly: 120 mm
Posuv pinoly: 0,10 / 0,18 / 0,26 mm/ot
Upínání vřetena: MK 4
Velikost stolu: 730 × 210 mm
Dráhy pojezdů (x/y): 495 × 200 mm
Vzdálenost vřeteno/stůl: max. 640 mm
Vzdálenost vřeteno/základna: max. 1190 mm
Výškový posuv frézovací hlavy: 260 mm
Průměr sloupu: 115 mm
Rozměry stroje: 1070 × 800 × 2060 mm
Hmotnost: 362 kg

Rozsah dodávky:
Rychloupínací sklíčidlo 3–16 mm / B 16
Upínací trn MK 4 / B 16
Upínací šroub M 16 ve vřeteni
Redukce MK 4 / MK 3
Kombinovaný upínací trn MK 4 / 27 mm
Strojní posuv vřetene
Výškově stavitelný ochranný kryt
Digitální zobrazení zdvihu pinoly
Zařízení pro řezání závitů
Chladicí zařízení
LED pracovní osvětlení
Nastavitelná stupnice
Servisní a obslužné nářadí
