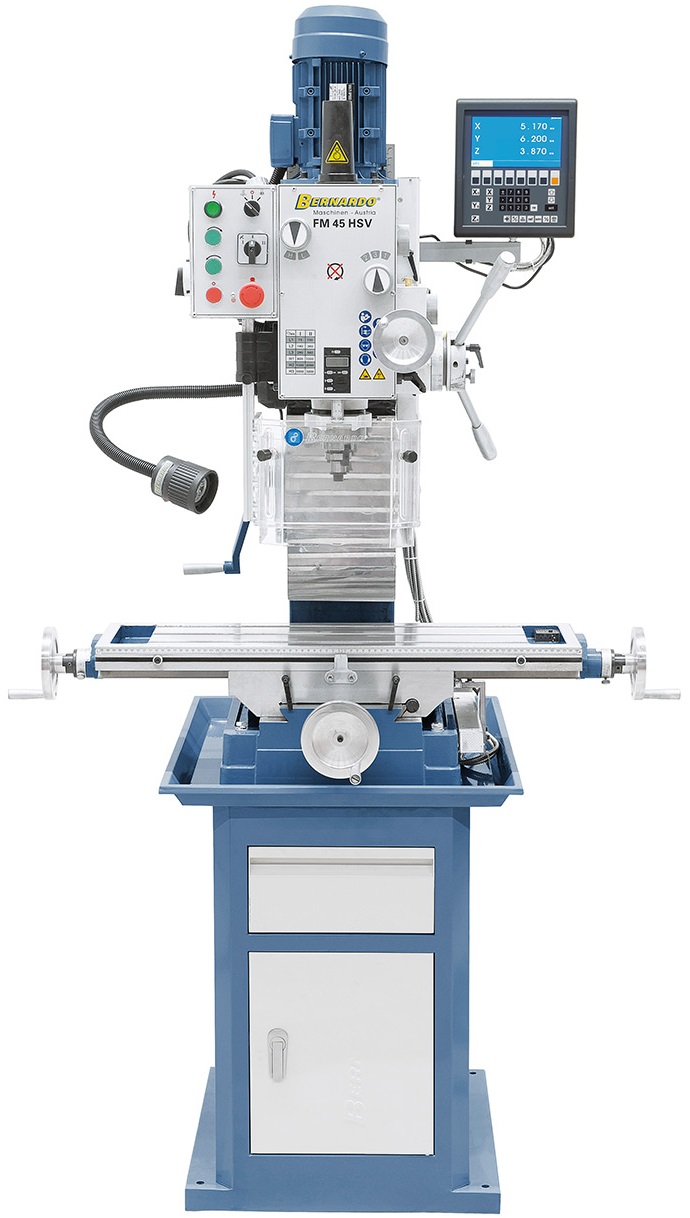

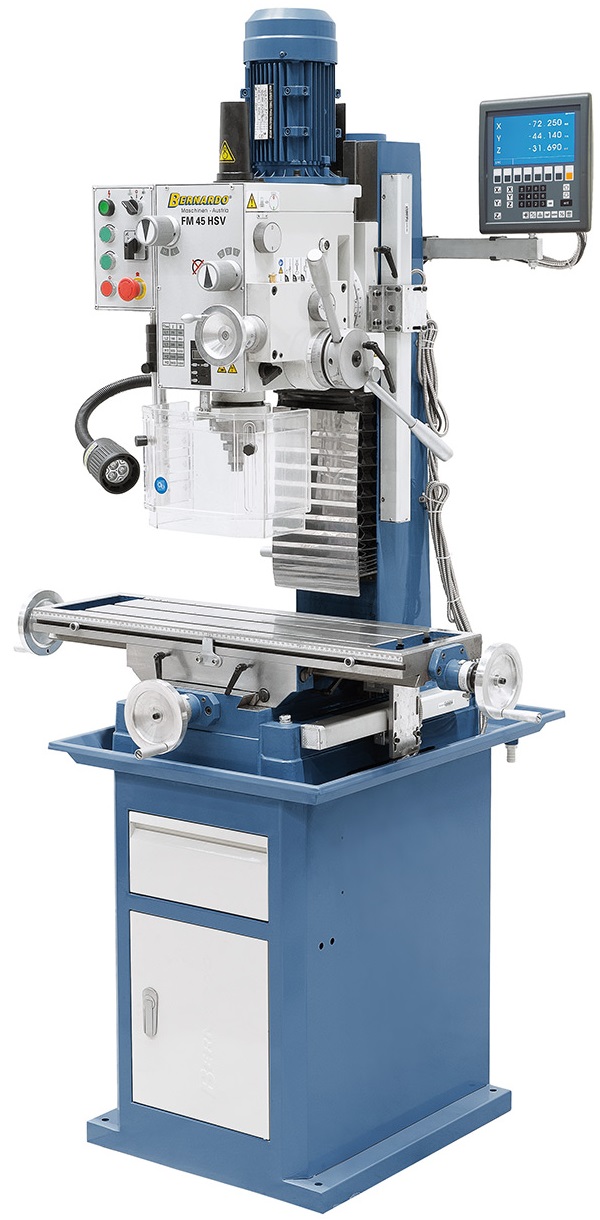

Bernardo FM 45 HSV vrtačko-frézka, digitální odměřování, 02-1088

Bernardo FM 45 HSV vrtačko-frézka, digitální odměřování, 02-1088

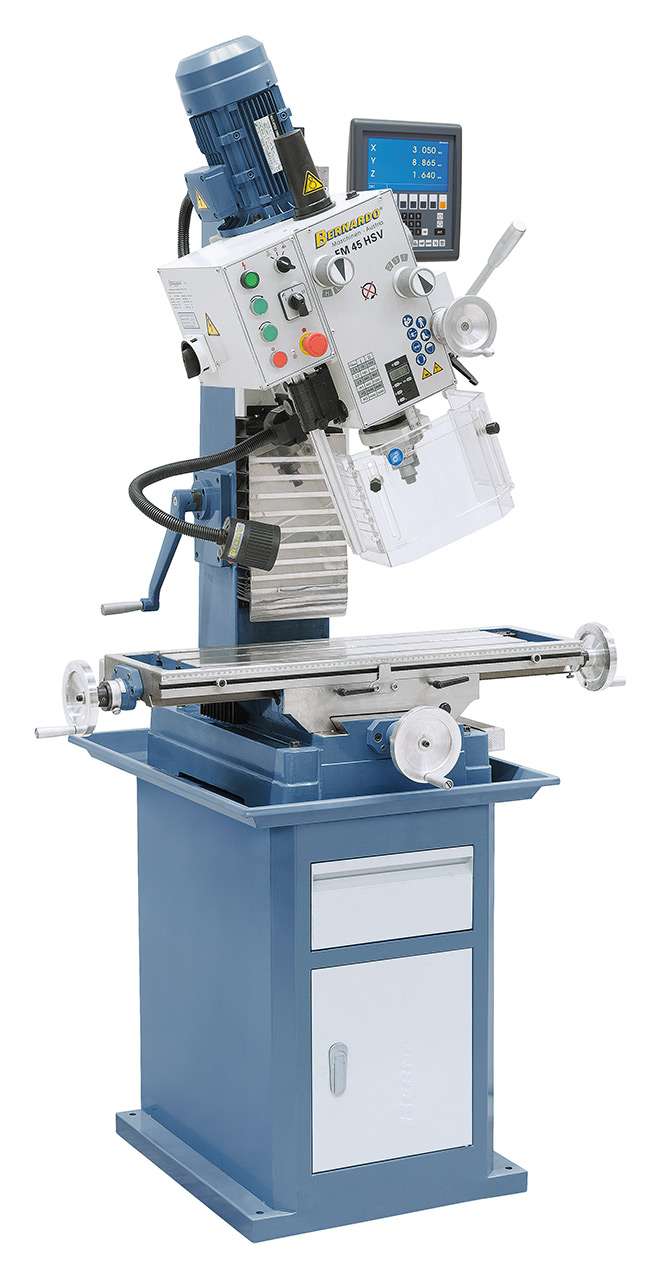

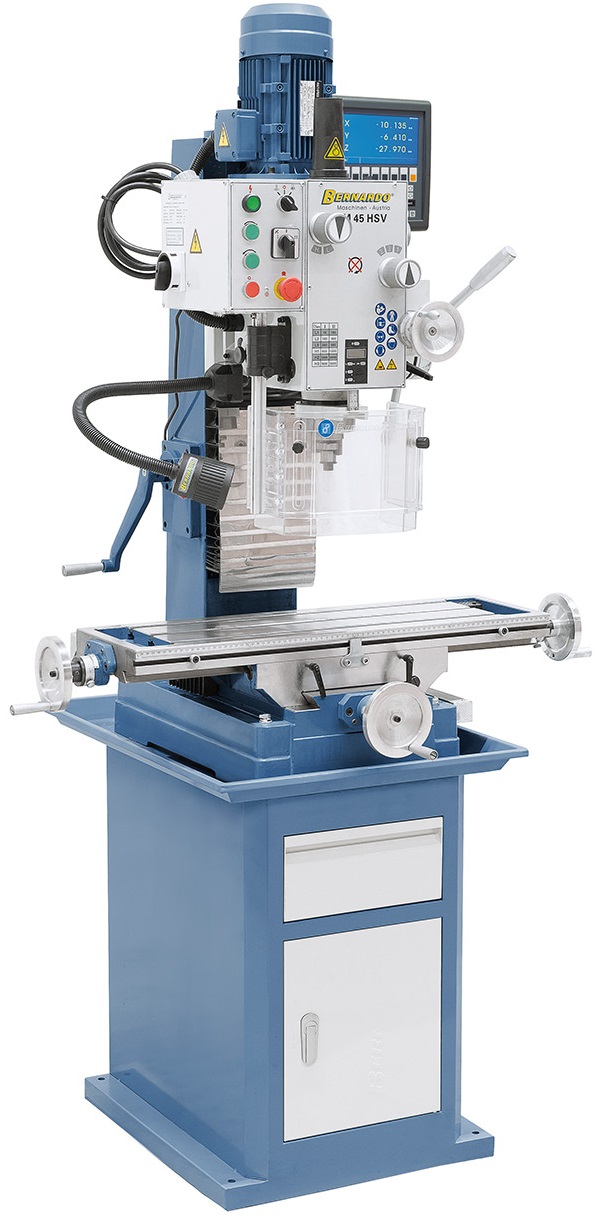

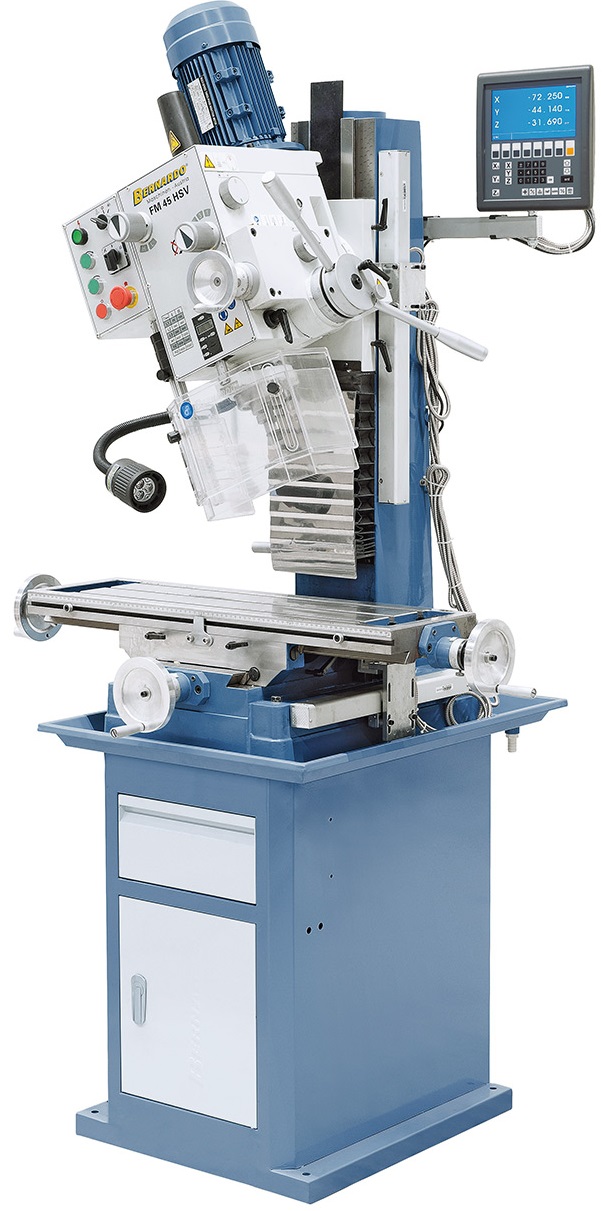

Univerzální vrtačko-frézka Bernardo FM 45 HSV je ideálním řešením pro přesné vrtání, frézování i závitování v dílnách, laboratořích a malovýrobě.
Kombinuje robustní konstrukci z litiny, přesné rybinové vedení a moderní digitální odměřování pro maximální přesnost a komfort při práci.
Stroj nabízí automatický posuv pinoly, možnost řezání závitů a oboustranně výkyvnou frézovací hlavu, což z něj činí mimořádně univerzální zařízení pro profesionální použití.

Klíčové vlastnosti:

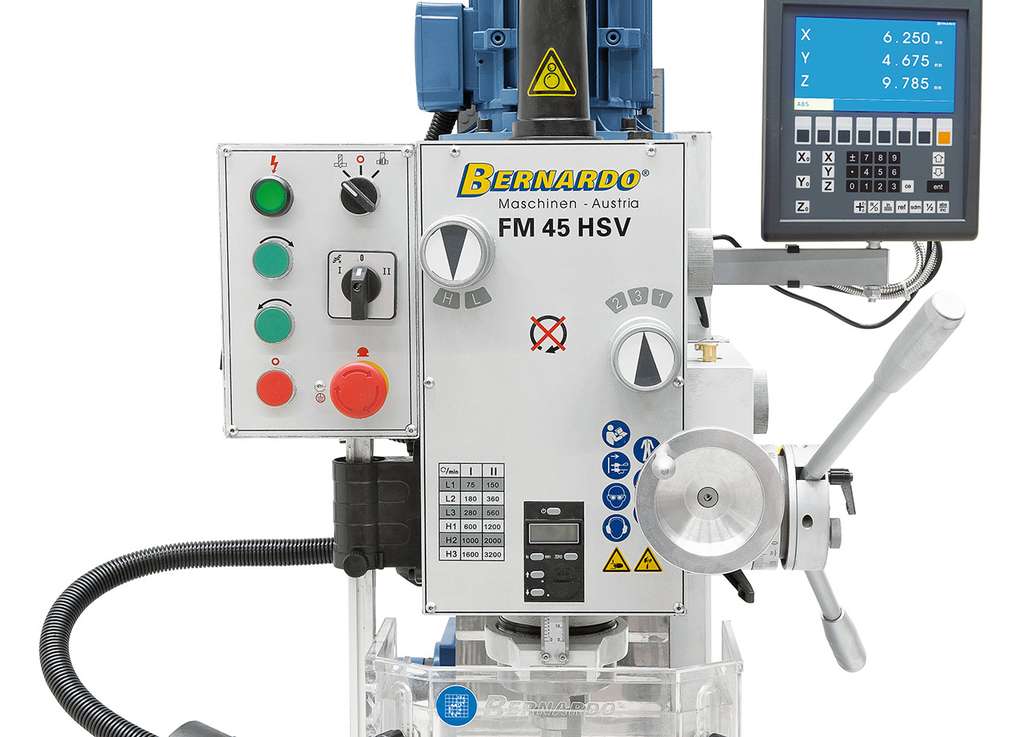

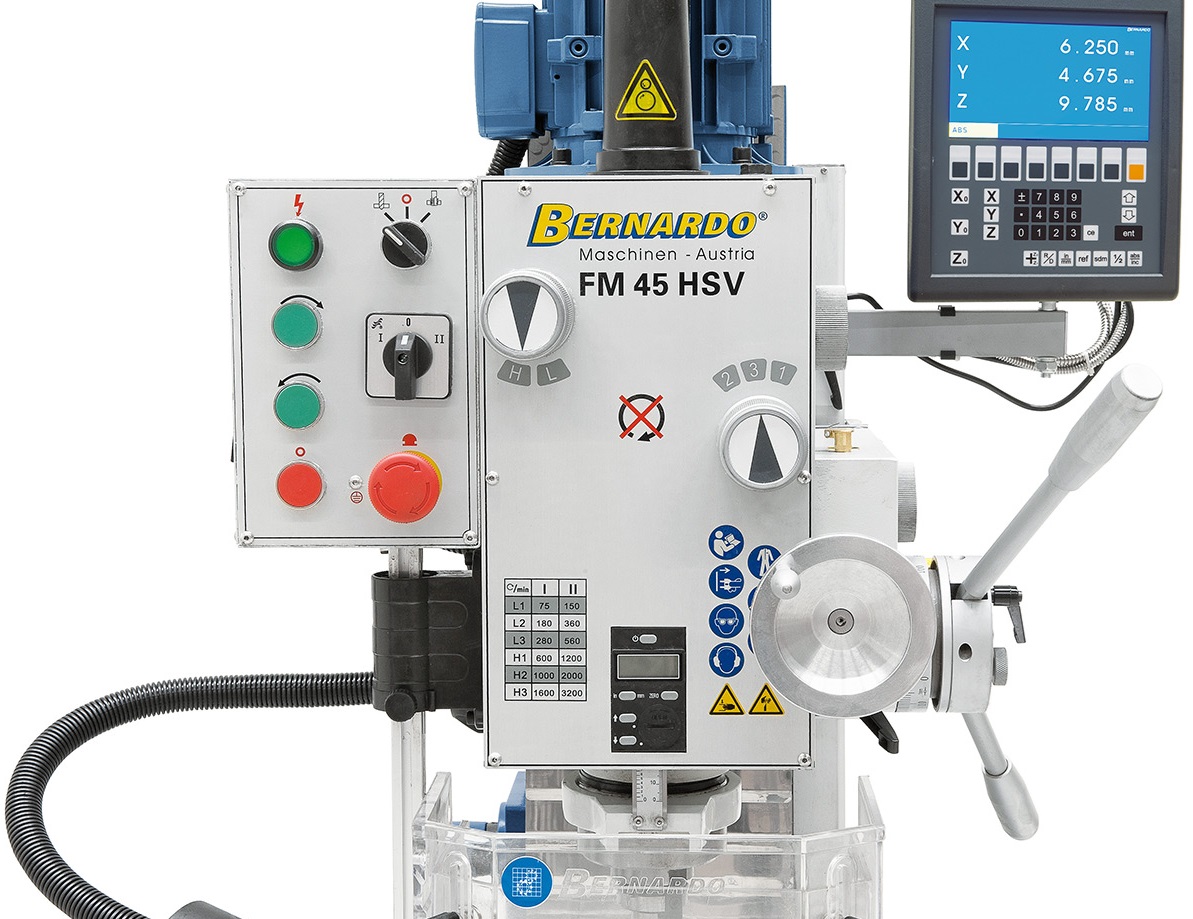

Digitální odměřování ve všech třech osách pro přesnost a přehled při práci

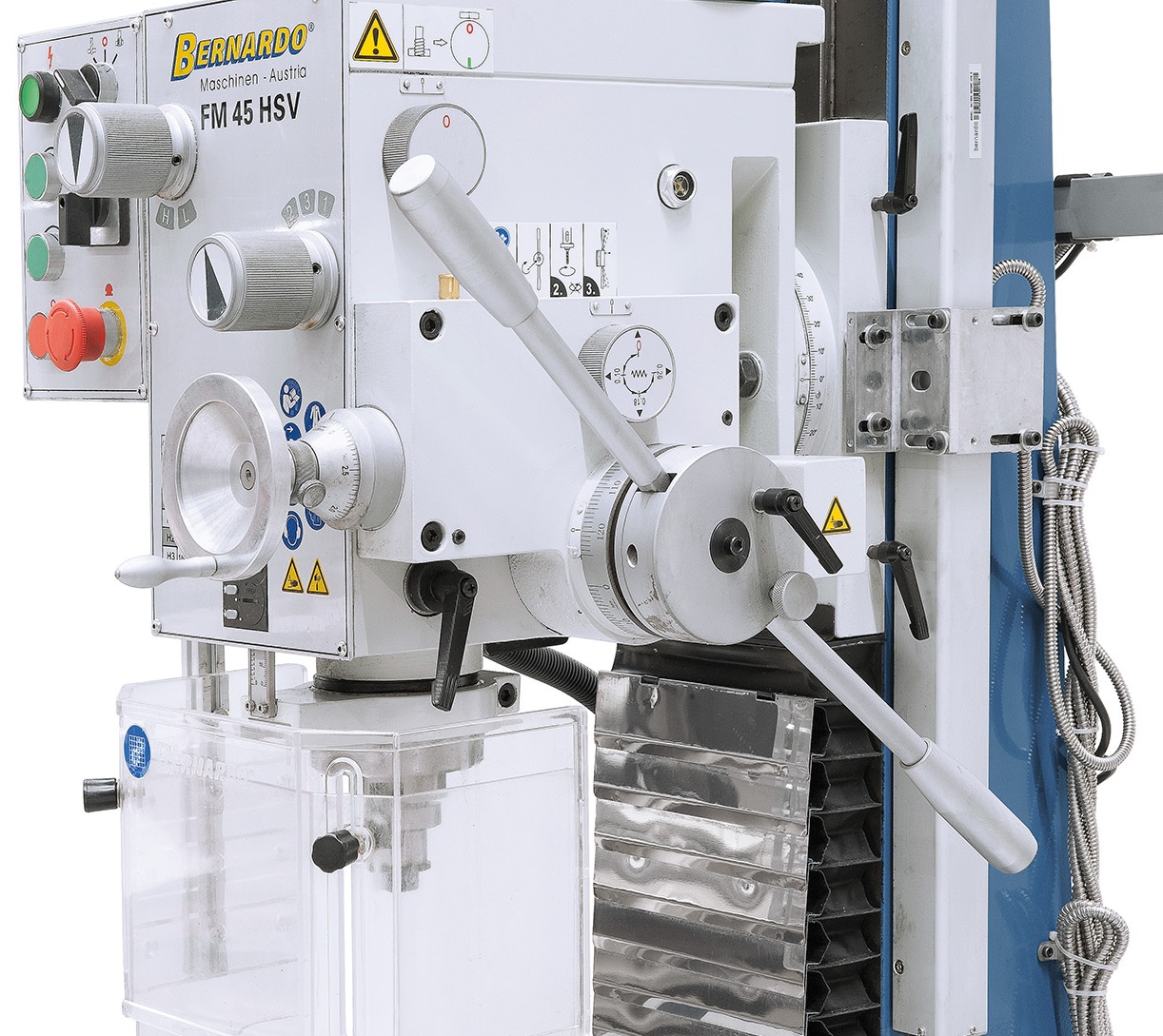

Automatický strojní posuv pinoly a zařízení pro řezání závitů
Rozsah otáček 75 - 3 200 ot/min (12 stupňů) pro různé materiály

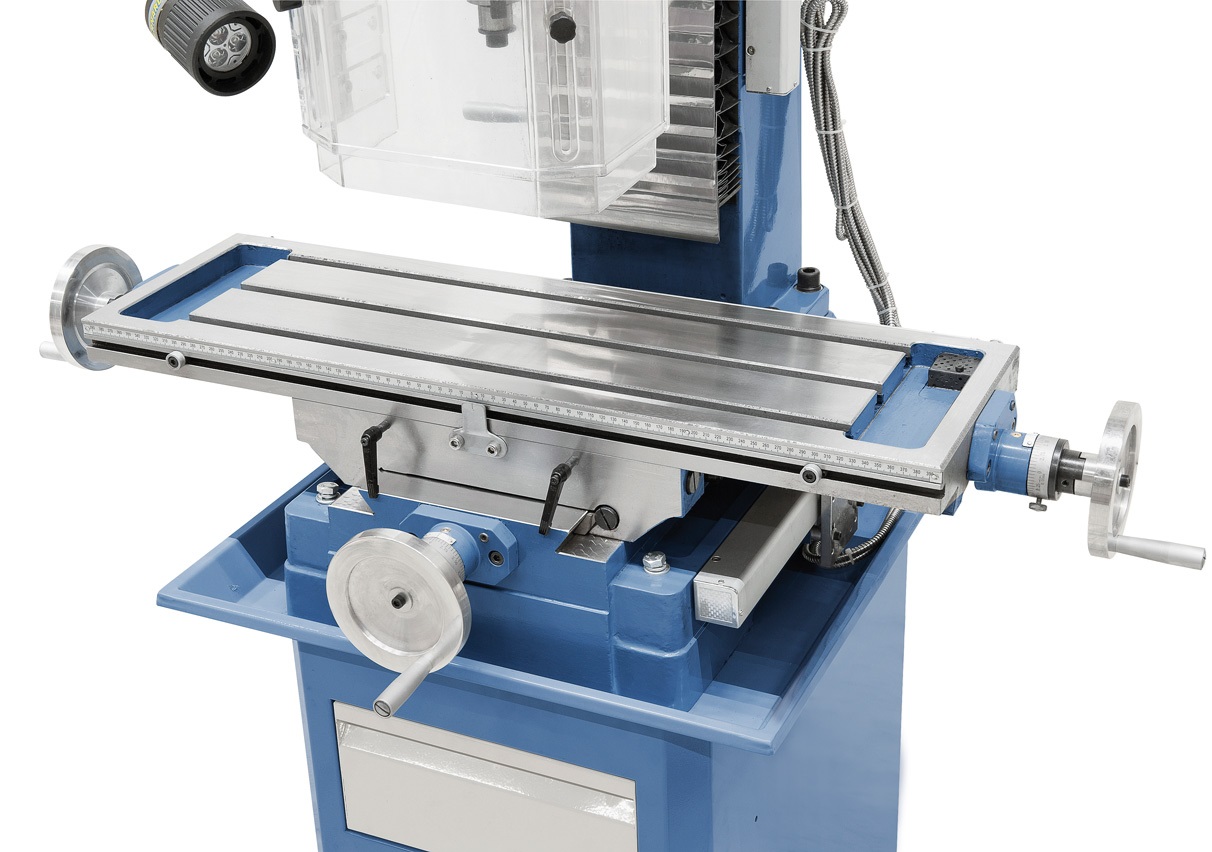

Masivní litinový stojan a křížový stůl s přesně opracovaným povrchem
Rybinové vedení seřiditelné klínovými lištami na všech osách

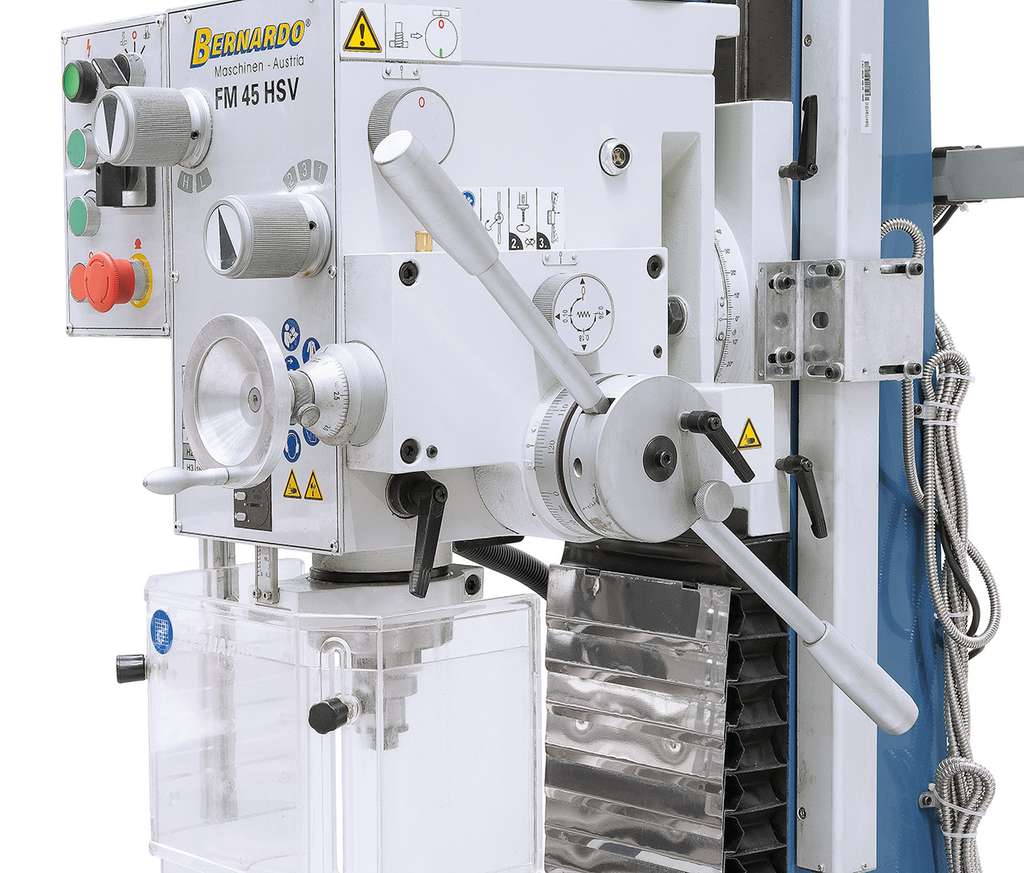

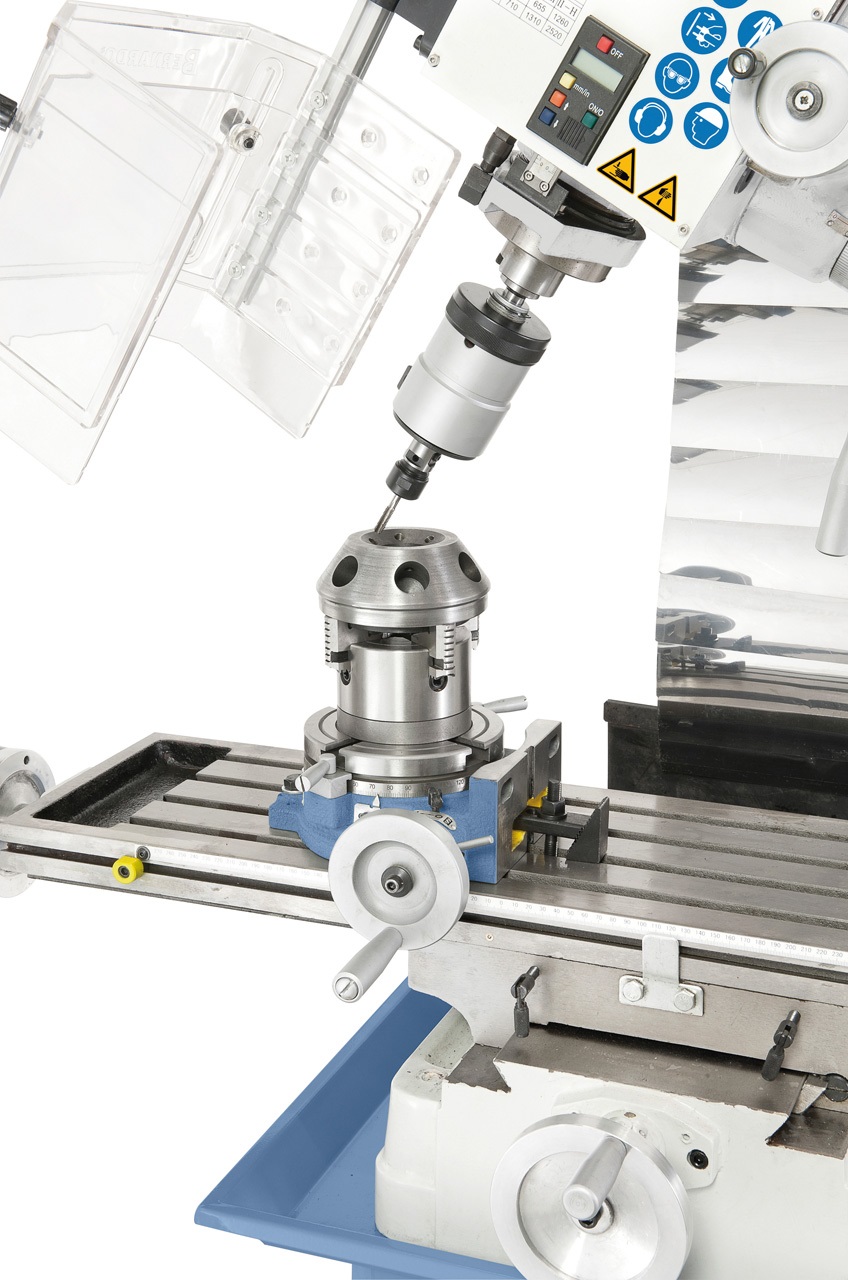

Oboustranně výkyvná frézovací hlava ±60° pro univerzální použití
Digitální zobrazení zdvihu pinoly a indikace hloubky vrtání

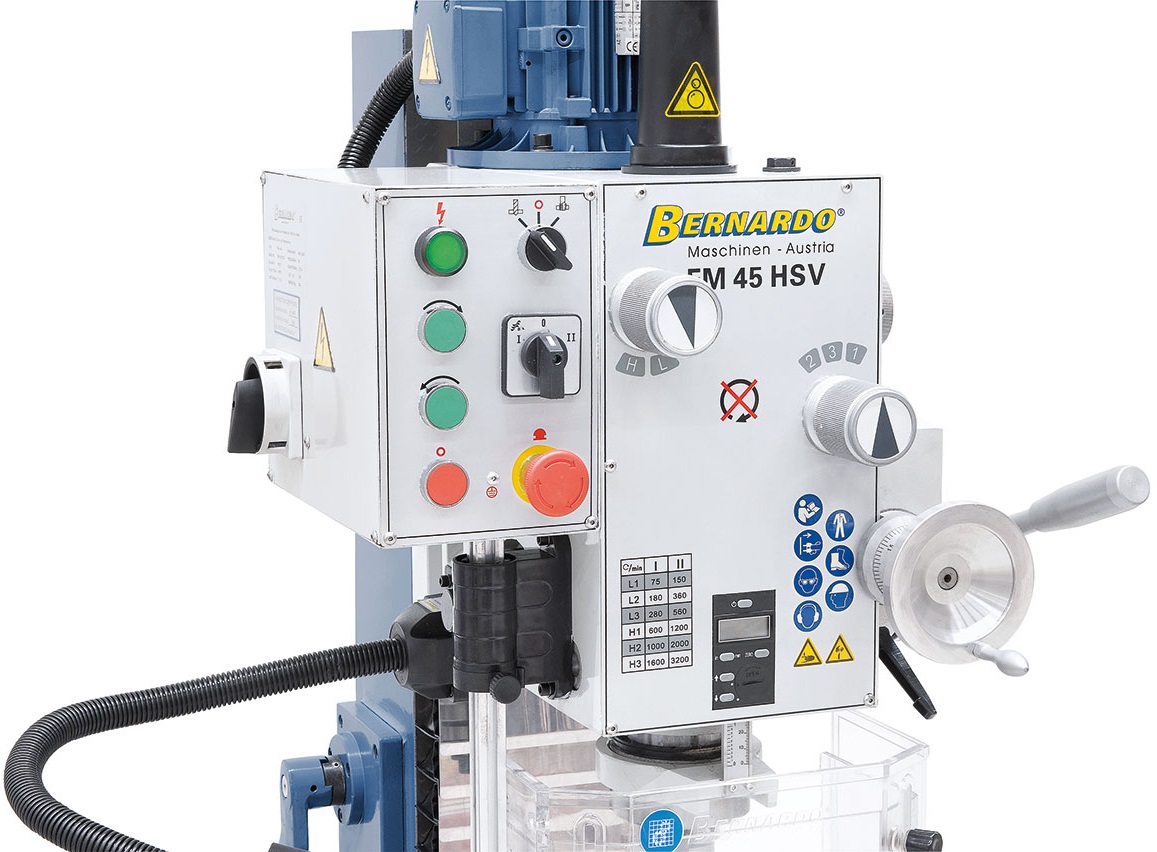

Bezpečnostní mikrospínač a výškově stavitelný kryt vřetena

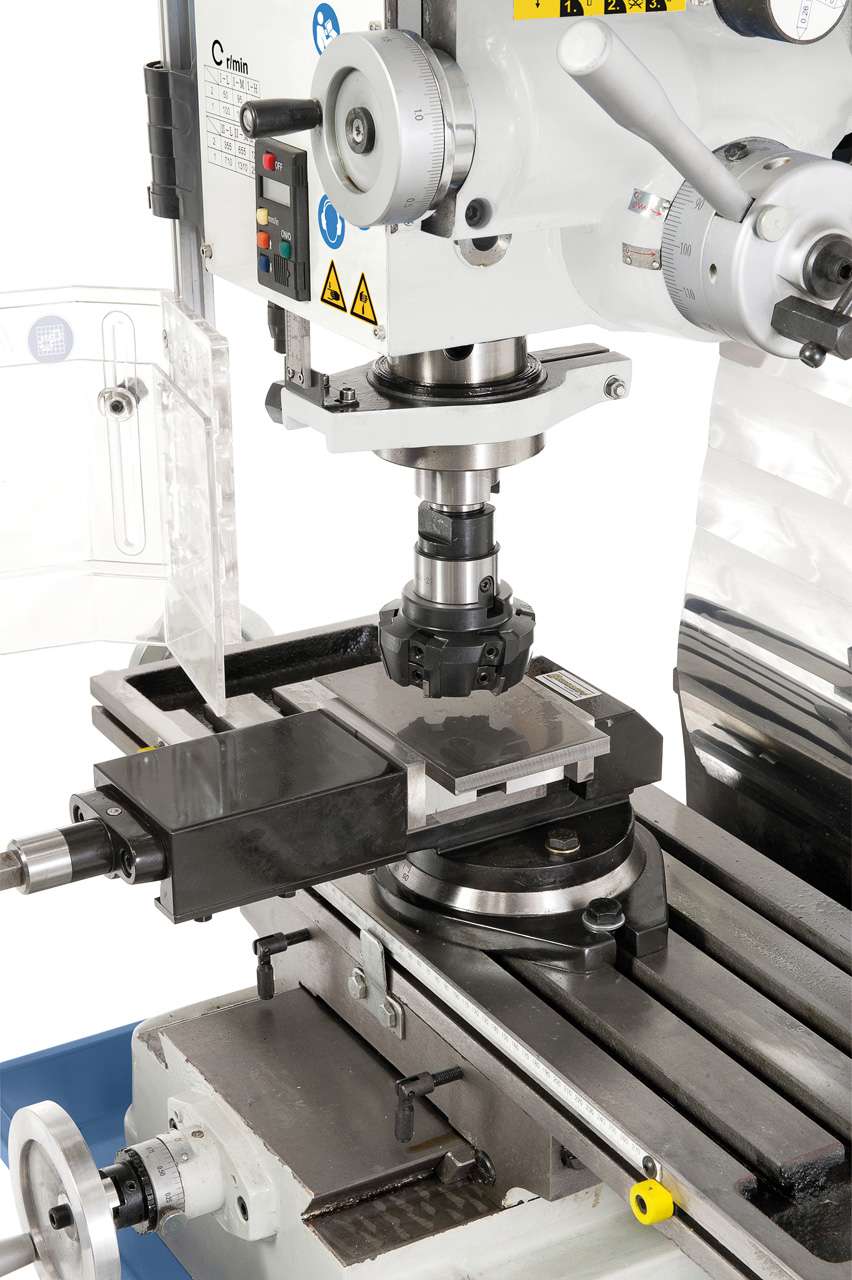

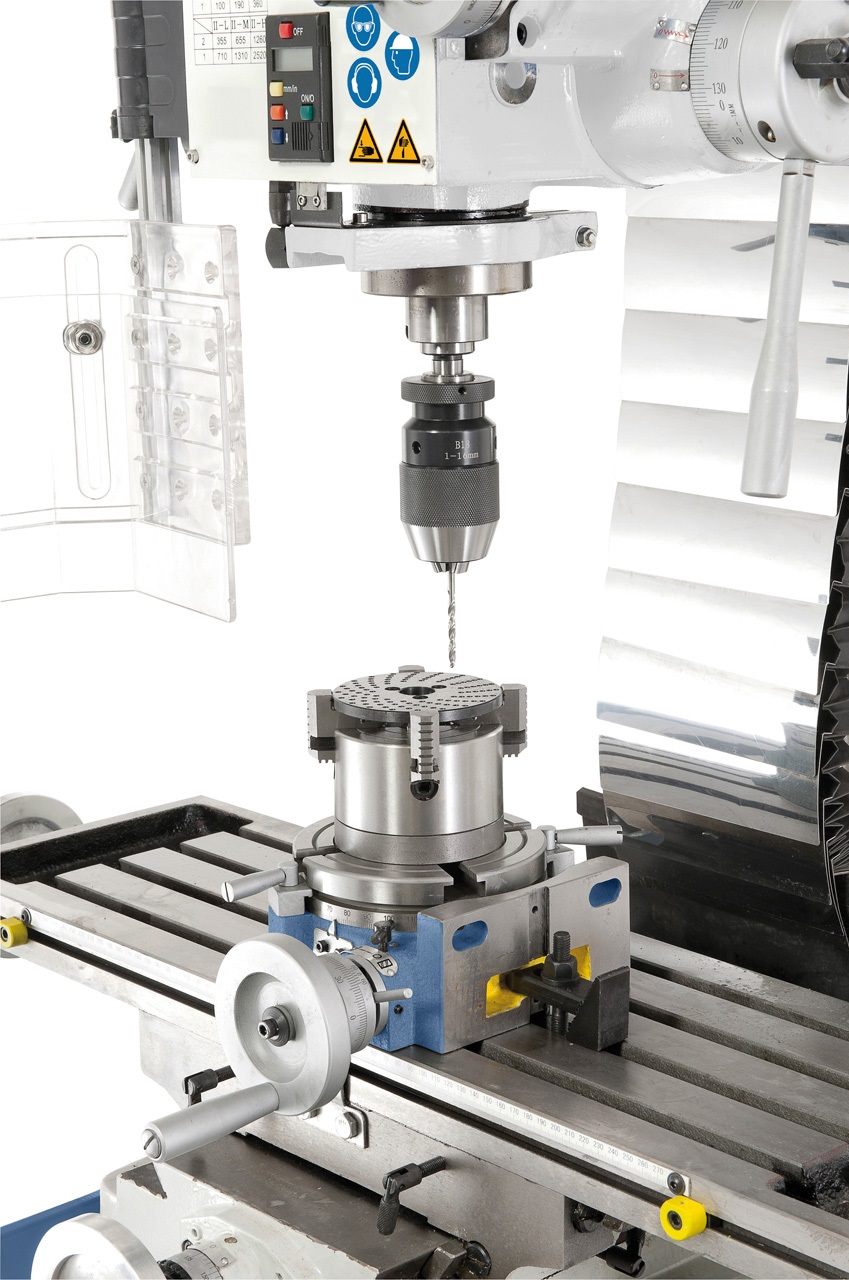

Přesné vrtání a frézování bez vibrací díky robustní konstrukci

Technické parametry:
Motor – výkon S1 (100 %) 1 100 / 1 500 W
Motor – výkon S6 (40 %) 1 500 / 2 200 W
Napájecí napětí 400 V
Max. průměr vrtáku (ocel) 32 mm
Max. průměr vrtáku (litina) 40 mm
Max. průměr frézovací hlavy 80 mm
Vyložení 220 mm
Otáčky vřetena (12) 75 – 3 200 ot/min
Upínání ve vřetenu MK 4
Zdvih pinoly 120 mm
Posuv pinoly 0,12 / 0,19 / 0,26 mm · ot⁻¹
Velikost stolu 800 × 240 mm
Vzdálenost vřeteno / stůl 60 – 485 mm
Dráhy pojezdů (X/Y) 555 / 205 mm
Výkyvná frézovací hlava ± 60°
Výškový posun frézovací hlavy 425 mm
Velikost T-drážek 14 mm
Rozměry bez podstavce 1 140 × 770 × 1 500 mm
Hmotnost 308 kg

Rozsah dodávky:
Automatický posuv pinoly
3osé digitální odměřování i200 s LCD displejem
Upínací šroub ve vřeteni M16
Rychloupínací sklíčidlo 3 – 16 mm / B16
Vrtačkový trn MK 4 / B16
Redukční pouzdro MK 4 / MK 3
Kombinovaný vkládací trn MK 4 / 27 mm
Výškově stavitelný ochranný kryt
Digitální zobrazení zdvihu pinoly
Lamelový ochranný kryt
Zařízení pro řezání závitů
Nastavitelná stupnice hloubky vrtání
Servisní nářadí
