Bernardo Goliath 500 x 1000 univerzální soustruh, 03-1329XL

Bernardo Goliath 500 x 1000 univerzální soustruh, 03-1329XL

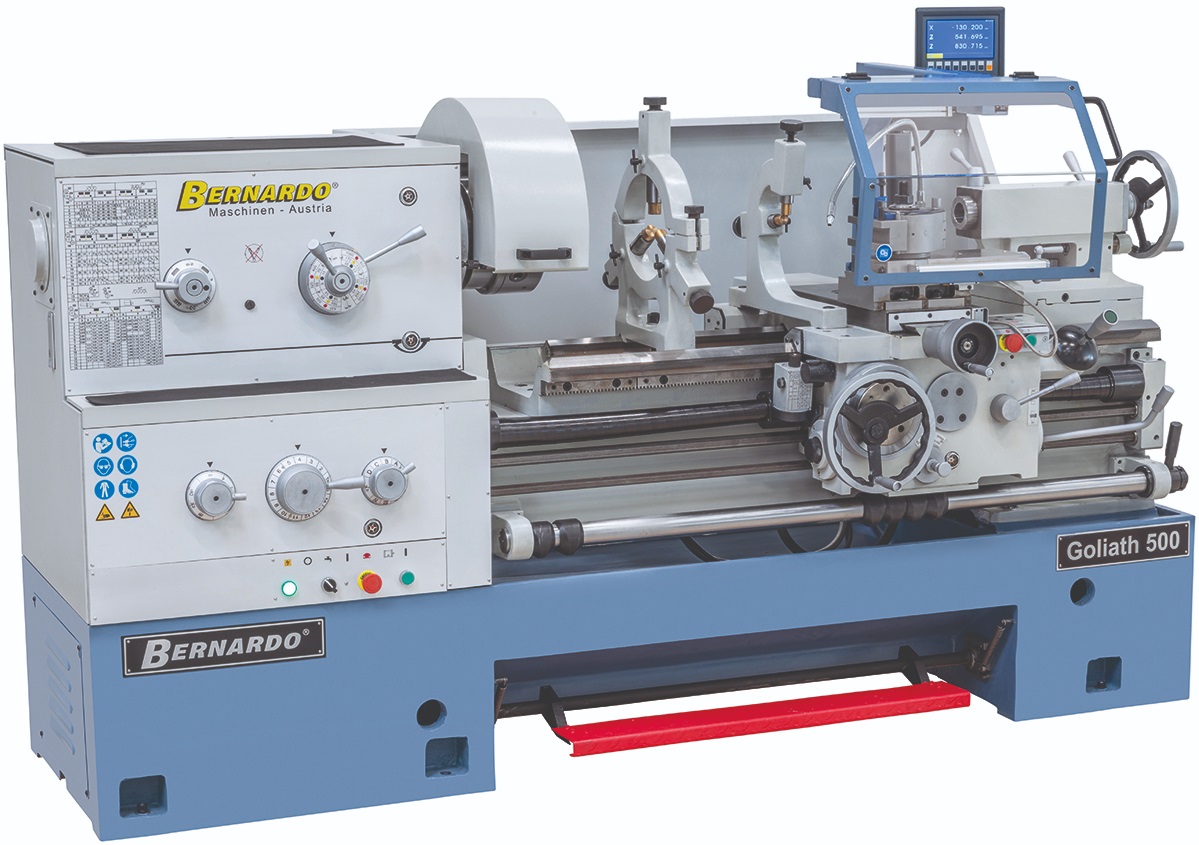

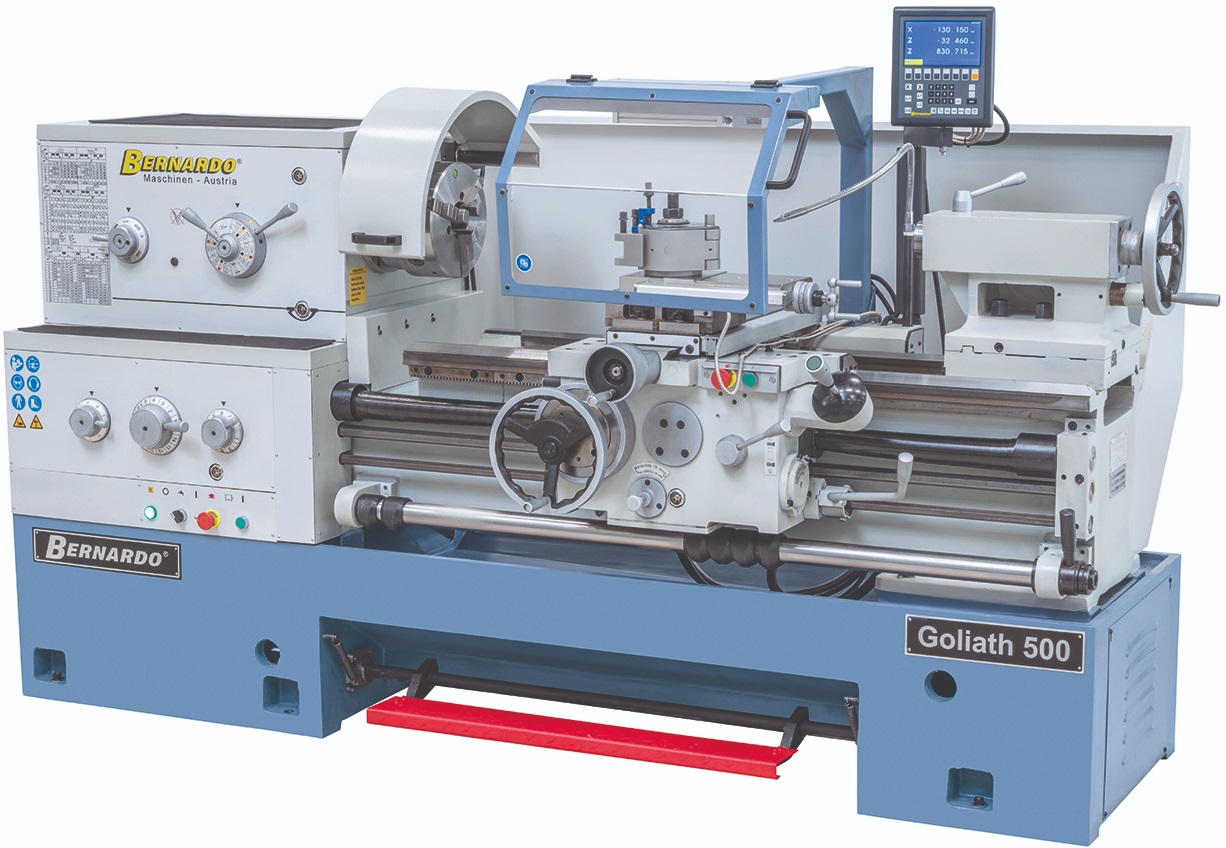

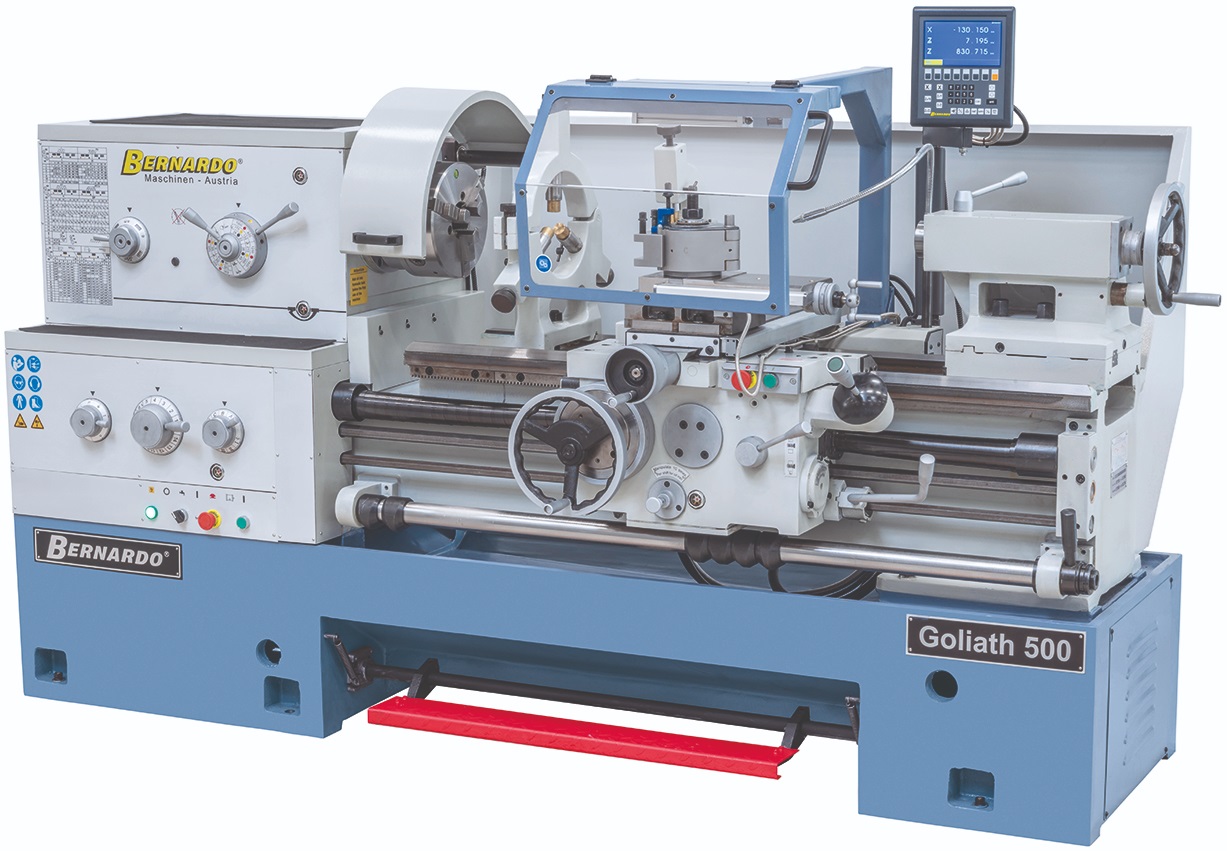

Univerzální soustruh Bernardo Goliath 500 x 1000 je výkonný produkční stroj určený pro střední až těžké obrábění kovů v kusové i sériové výrobě
Robustní lože odlévané z jednoho kusu zajišťuje vysokou torzní tuhost, minimální vibrace a dlouhodobou přesnost obrábění
Soustruh je již v základní výbavě vybaven 3osým digitálním odměřováním, rychloposuvem a rozsáhlým příslušenstvím, díky čemuž je připraven k okamžitému nasazení ve výrobě

Klíčové vlastnosti
Výkonný motor 7,5 kW pro náročné obrábění

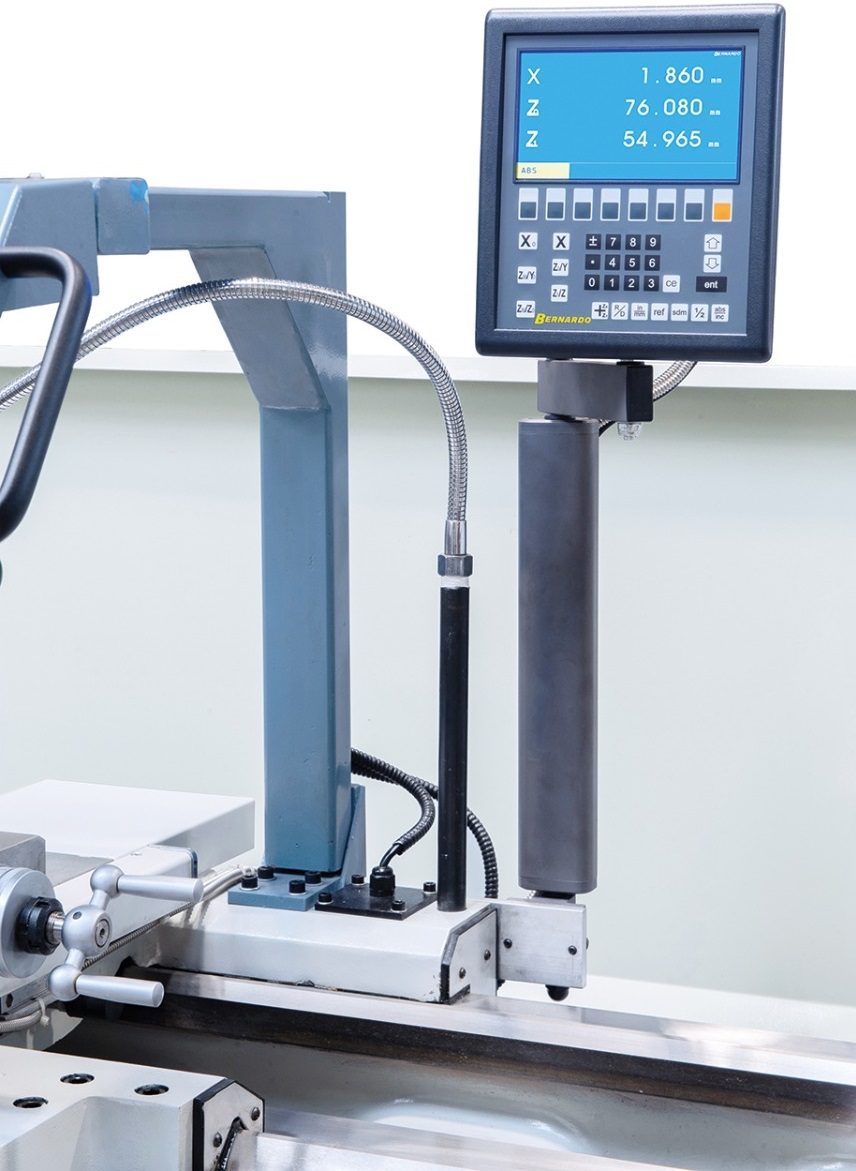

3osé digitální odměřování ES-12 V s LCD displejem
Lože z jednoho kusu s vysokou torzní tuhostí
Přesné hlavní vřeteno s kosoúhlými ložisky

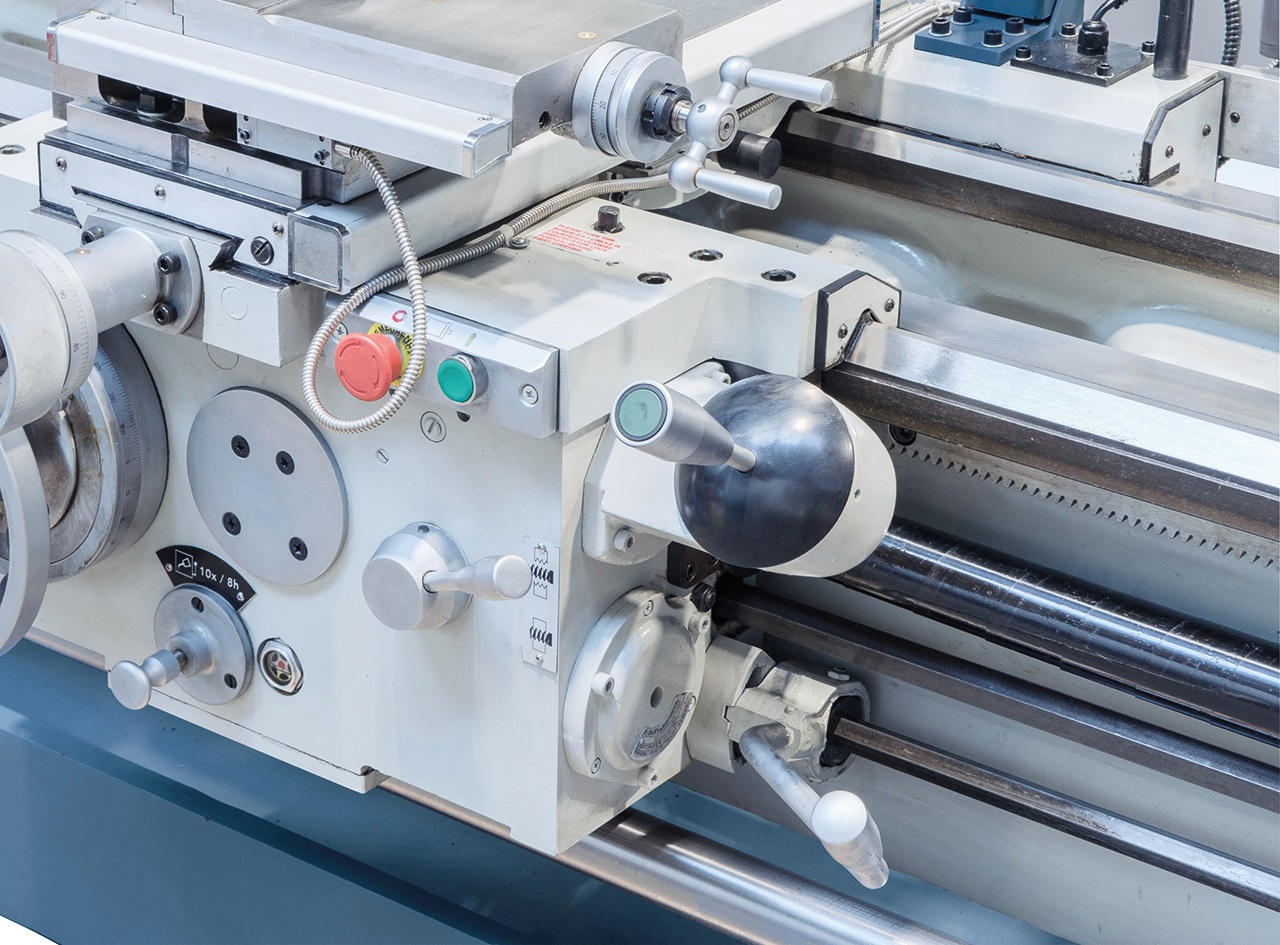

Rychloposuv v podélném i příčném směru
Odnímatelný můstek pro obrábění velkých průměrů

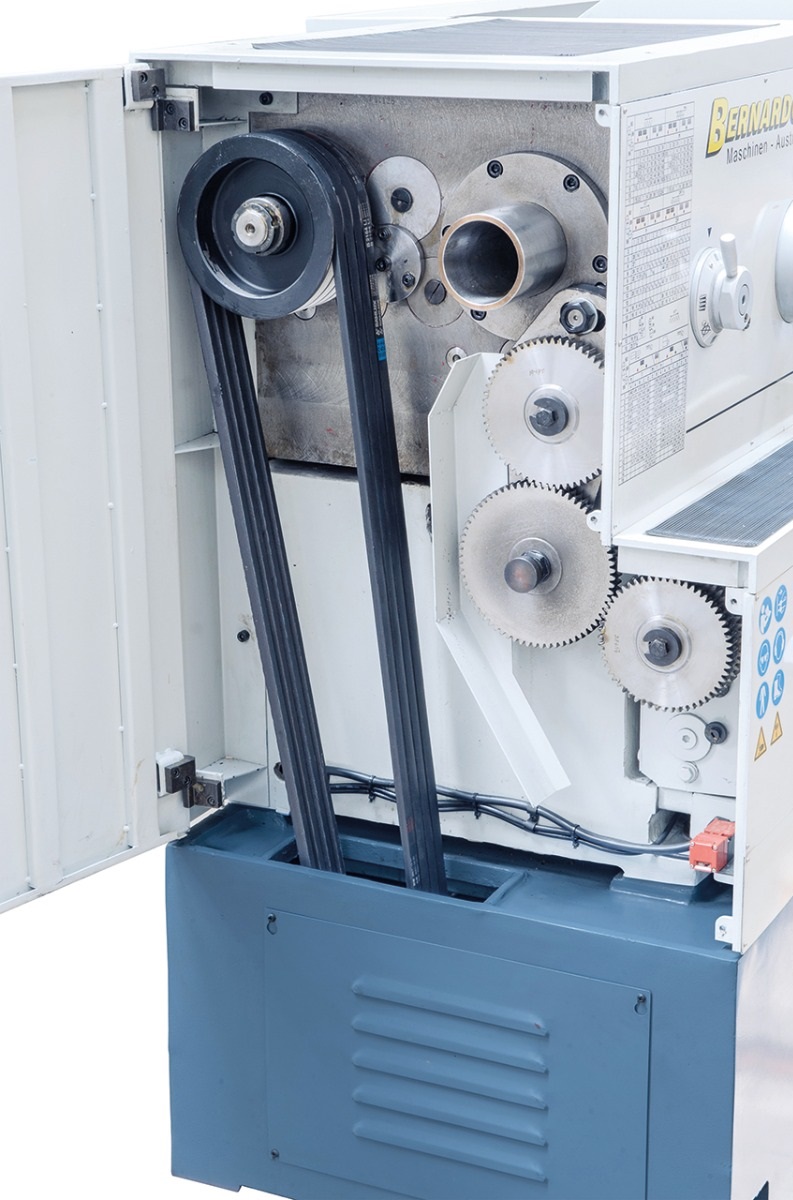

Kalená a broušená převodová kola
Centrální převod pro posuvy a závity

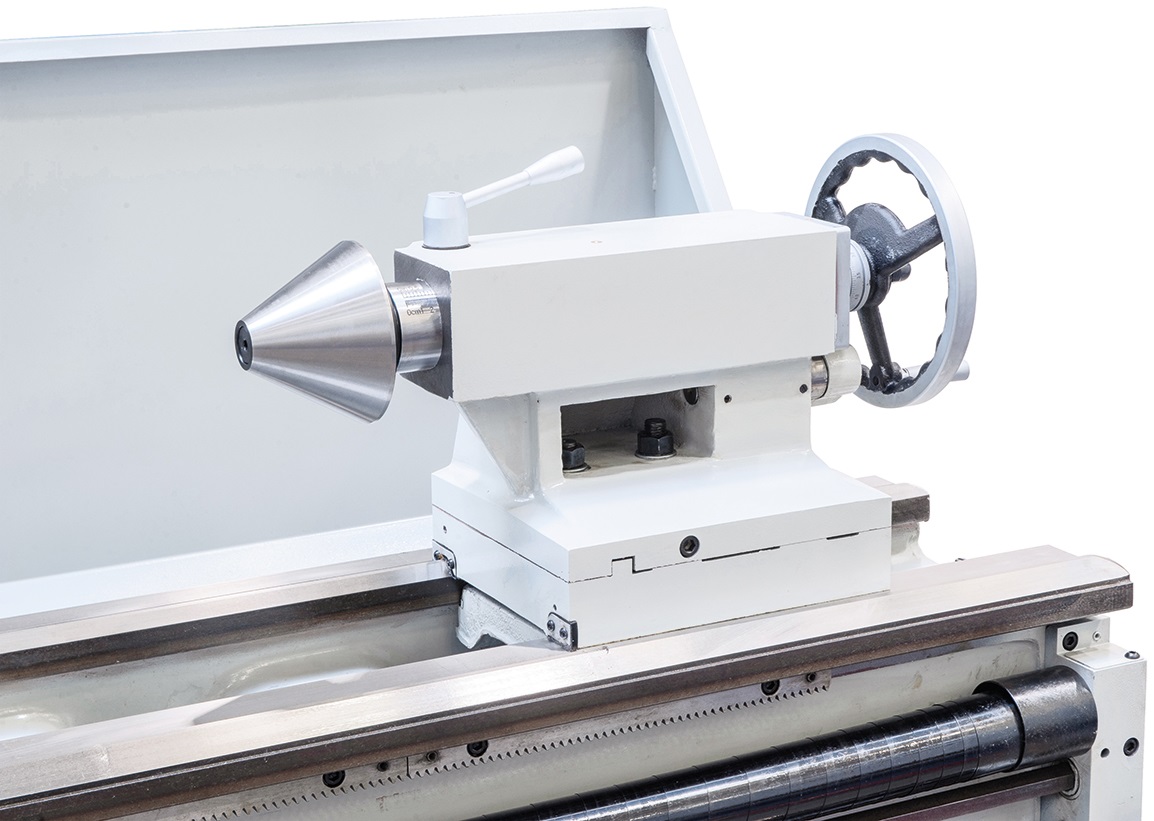

Stranově posuvný koník pro soustružení kuželů
Elektromechanická nožní brzda
Čerpadlo řezné kapaliny v základní výbavě
Vhodný pro všeobecné strojírenství, výrobu i údržbu

Technické parametry
Výkon motoru: 7 500 W
Vzdálenost hrotů: 1 000 mm
Výška hrotů: 250 mm
Točný průměr nad ložem: 500 mm
Točný průměr nad sedlovou mezerou: 720 mm
Točný průměr nad suportem: 310 mm
Odnímatelná délka lůžka: 200 mm
Průchod vřetena: 80 mm
Upnutí vřetena: DIN 55029, D1-8"
Otáčky vřetena: 9 - 1 600 ot/min (24 stupňů)
Podélné posuvy: 0,063 - 6,43 mm/ot (80 stupňů)
Příčné posuvy: 0,027 - 2,73 mm/ot (80 stupňů)
Metrické závity: 1 - 224 mm (46 stupňů)
Palcové závity: 1/8 - 28 TPI (44 stupňů)
Průměr pinoly: 75 mm
Zdvih pinoly: 150 mm
Kužel pinoly: MK 5
Rozměry (d × š × v): 2 520 × 1 240 × 1 550 mm
Hmotnost: 3 195 kg

Typické použití
Střední a těžké obrábění kovů
Kusová výroba
Sériová výroba
Nástrojárny
Strojírenské provozy
Údržbářské dílny
Výroba hřídelí, přírub a přípravků
Přesné soustružnické práce

Rozsah dodávky:
1x mechanická třecí spojka
1x systém rychloposuvu podélného a příčného

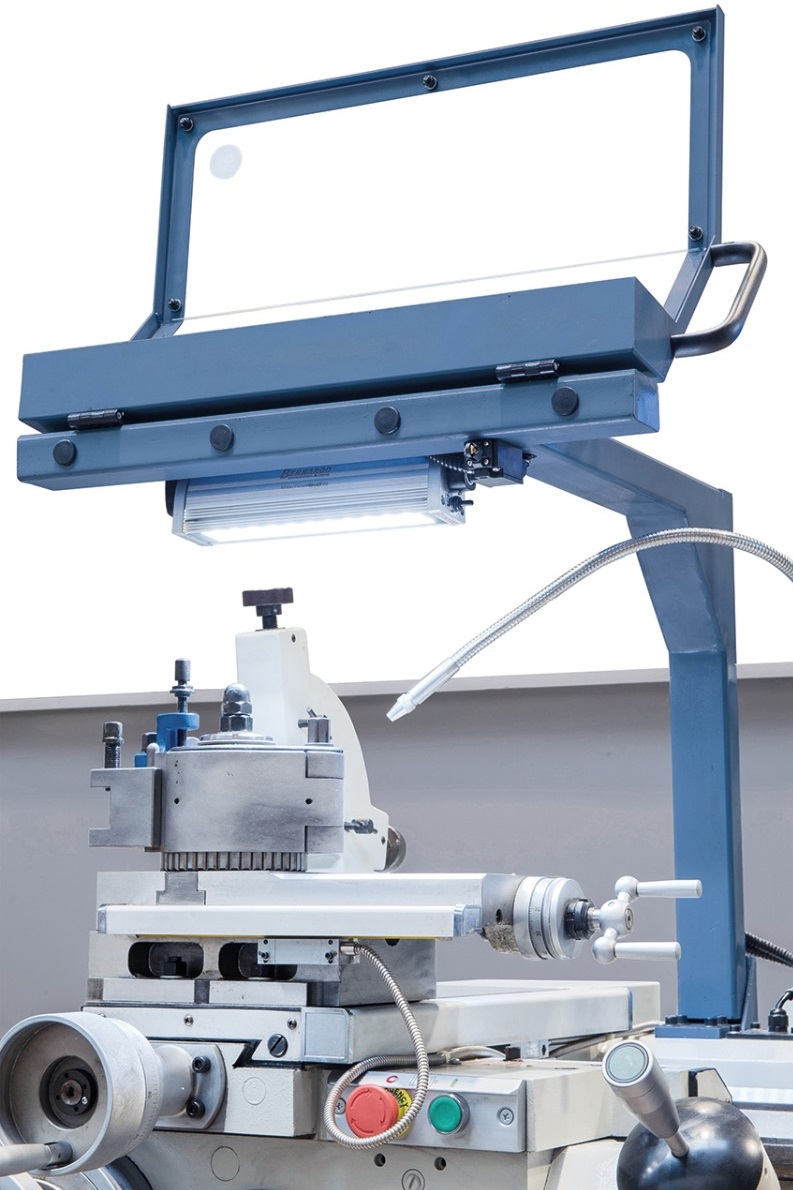

1x pracovní LED osvětlení

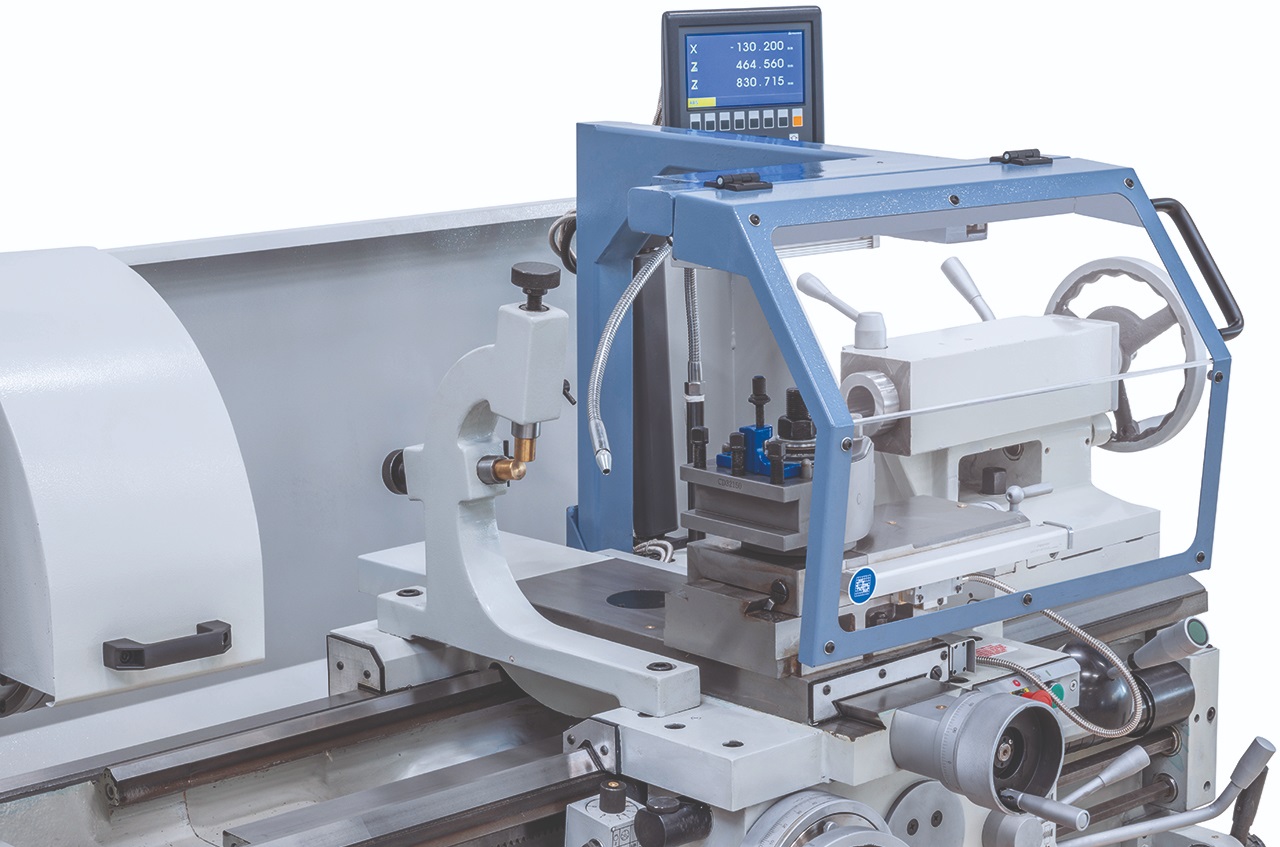

1x 3osé digitální odměřování ES-12 V s LCD displejem

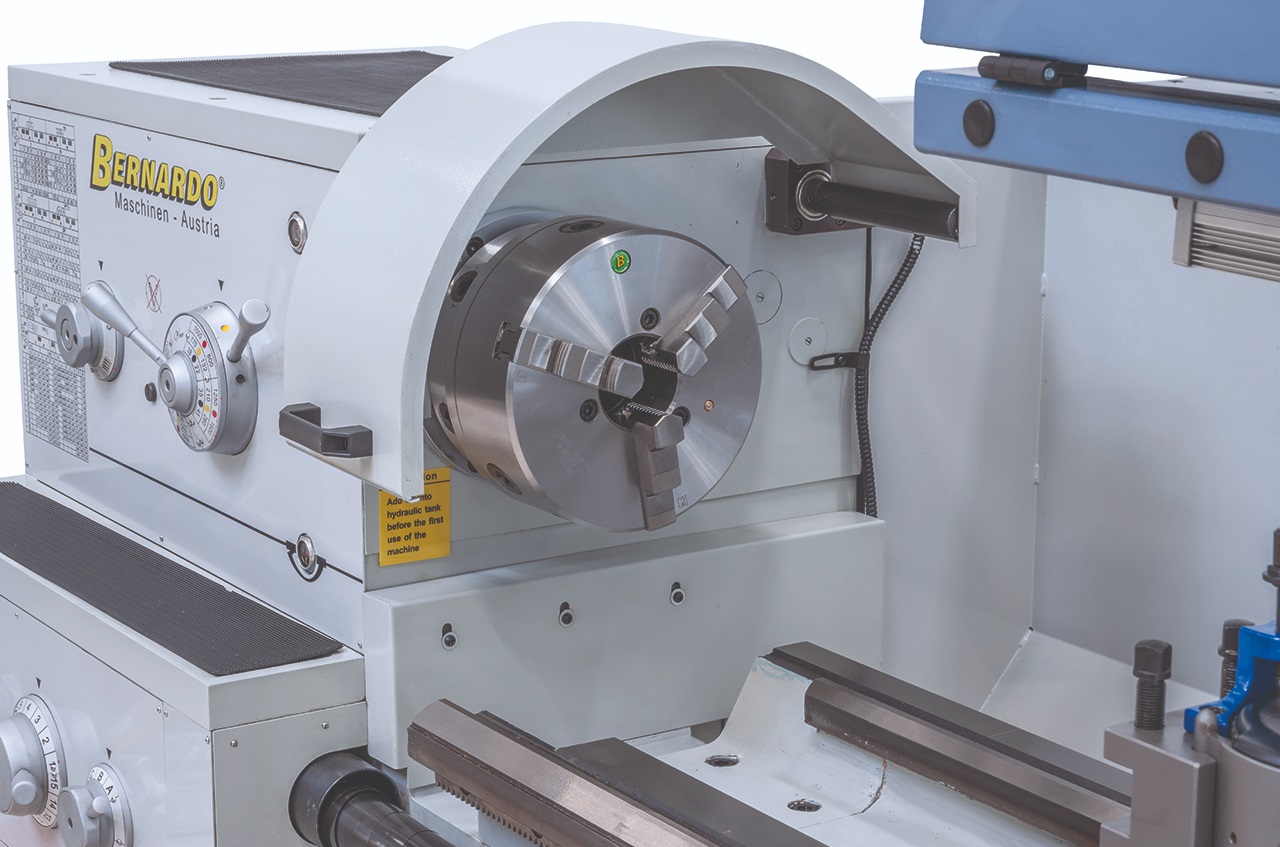

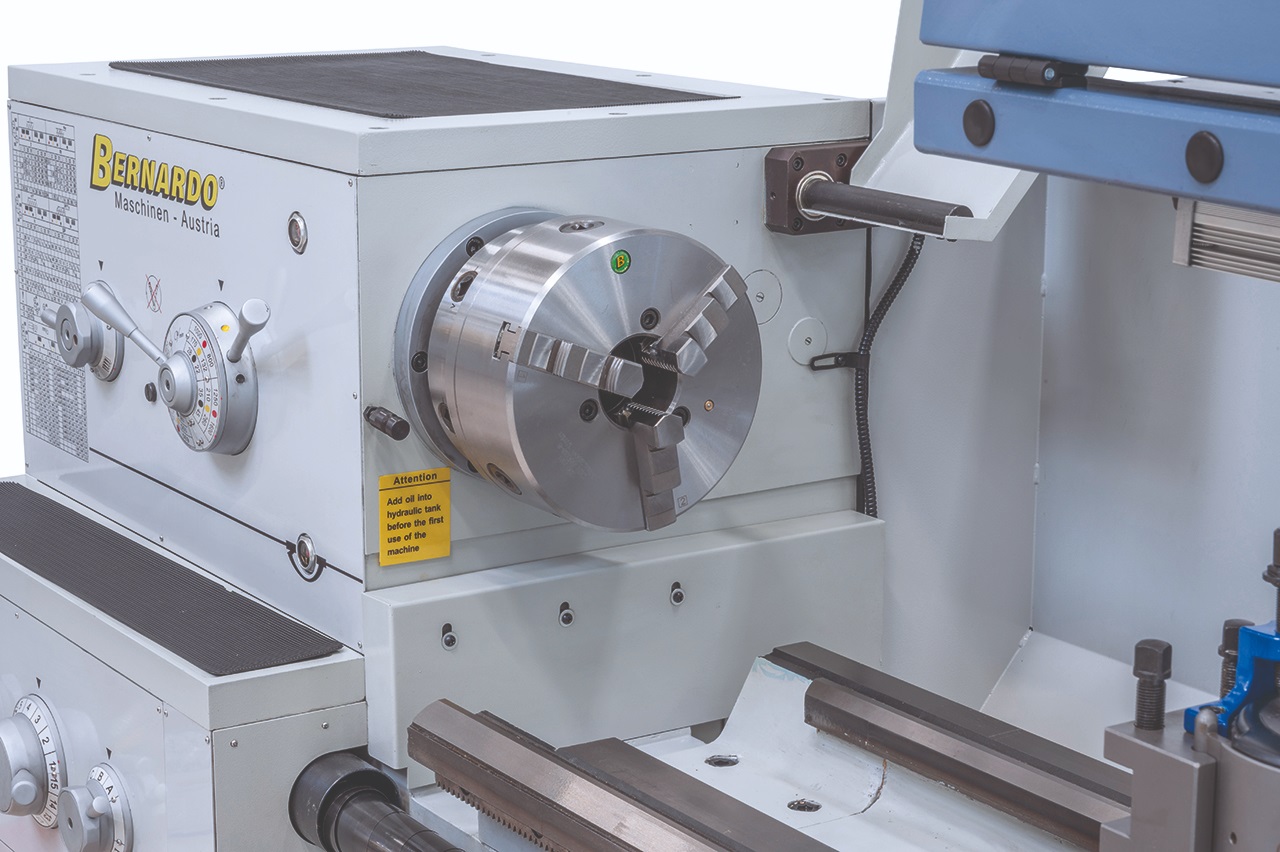

1x 3čelisťové sklíčidlo PS3-250 mm / D1-8"

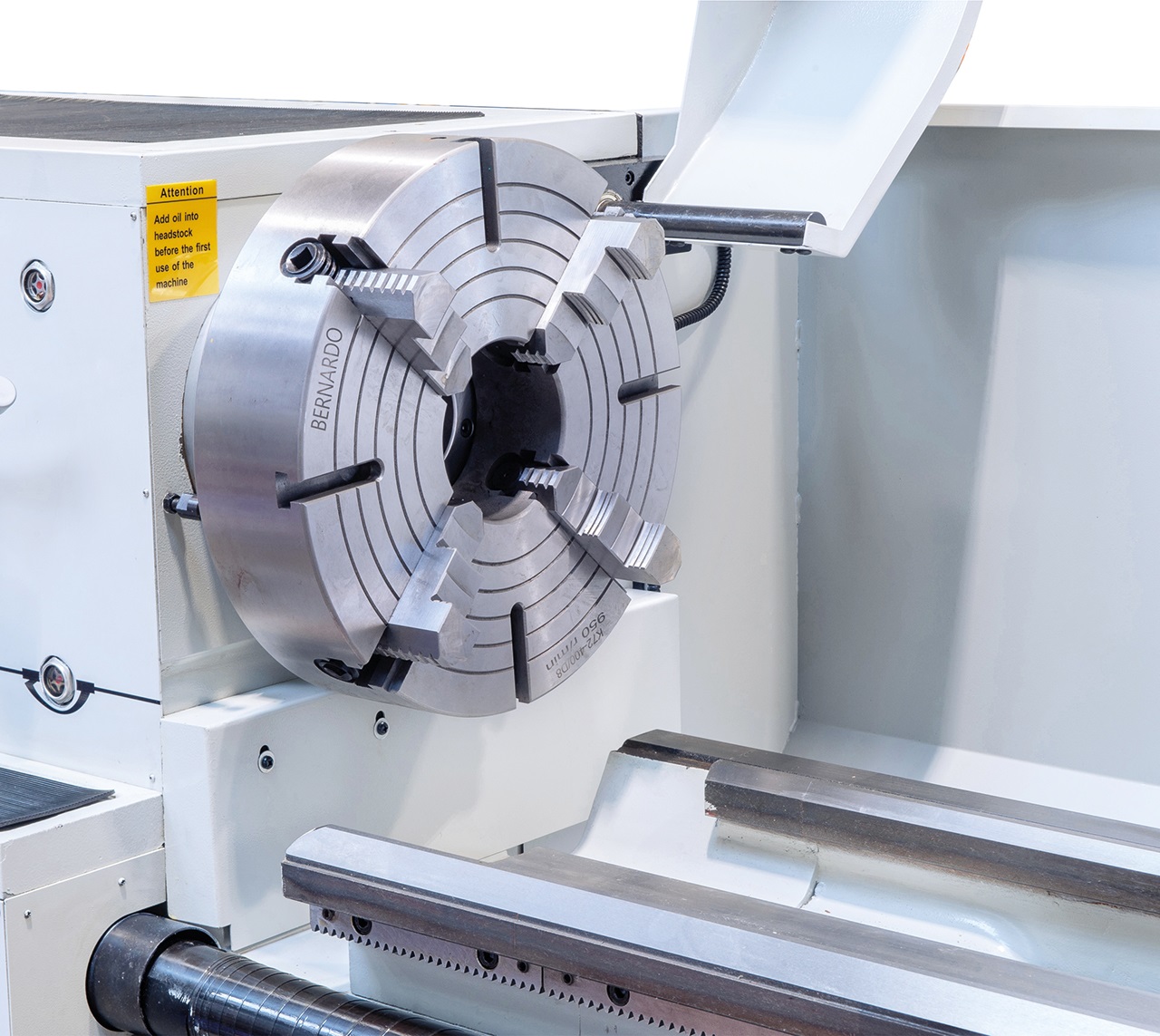

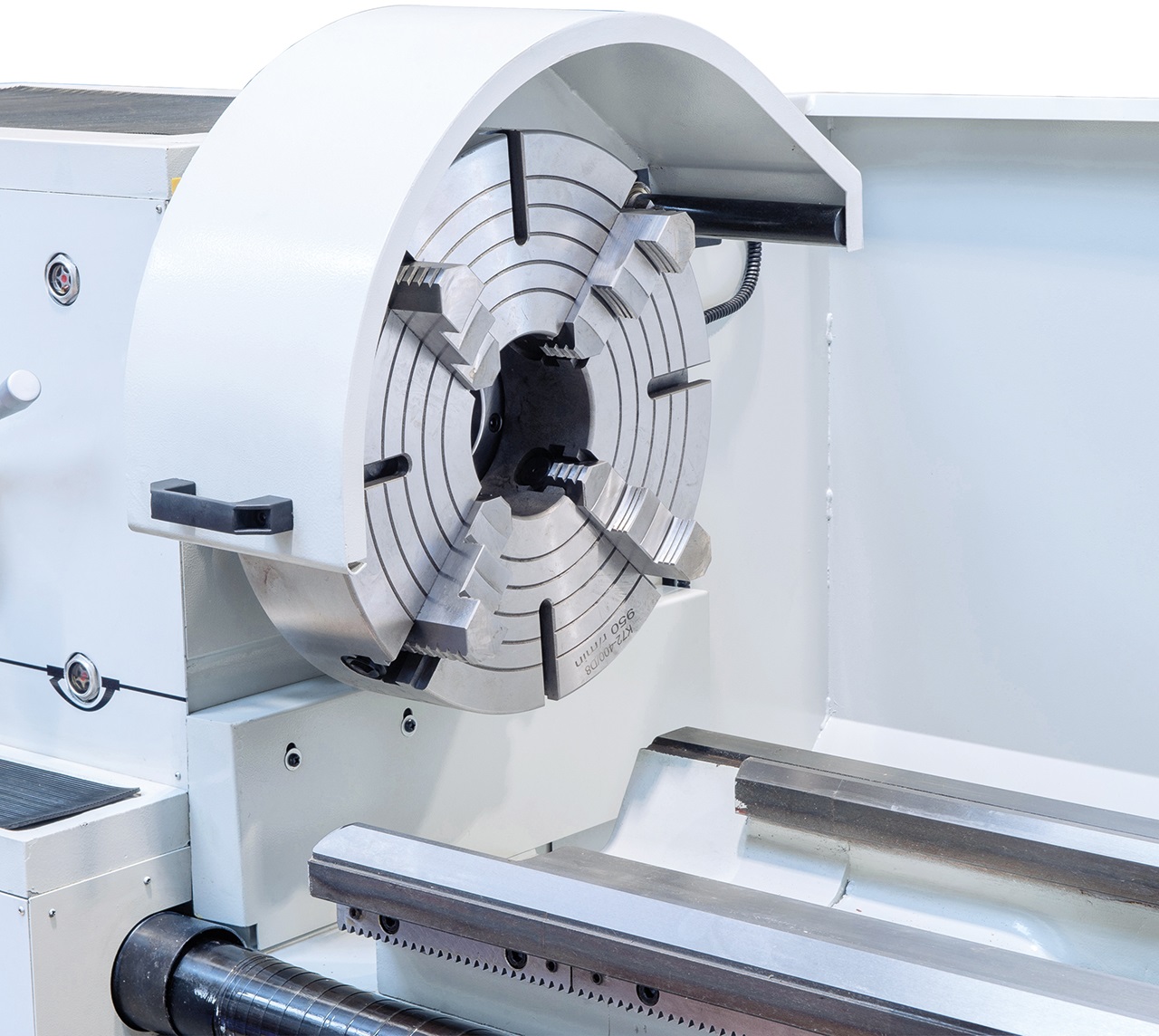

1x upínací kotouč 400 mm

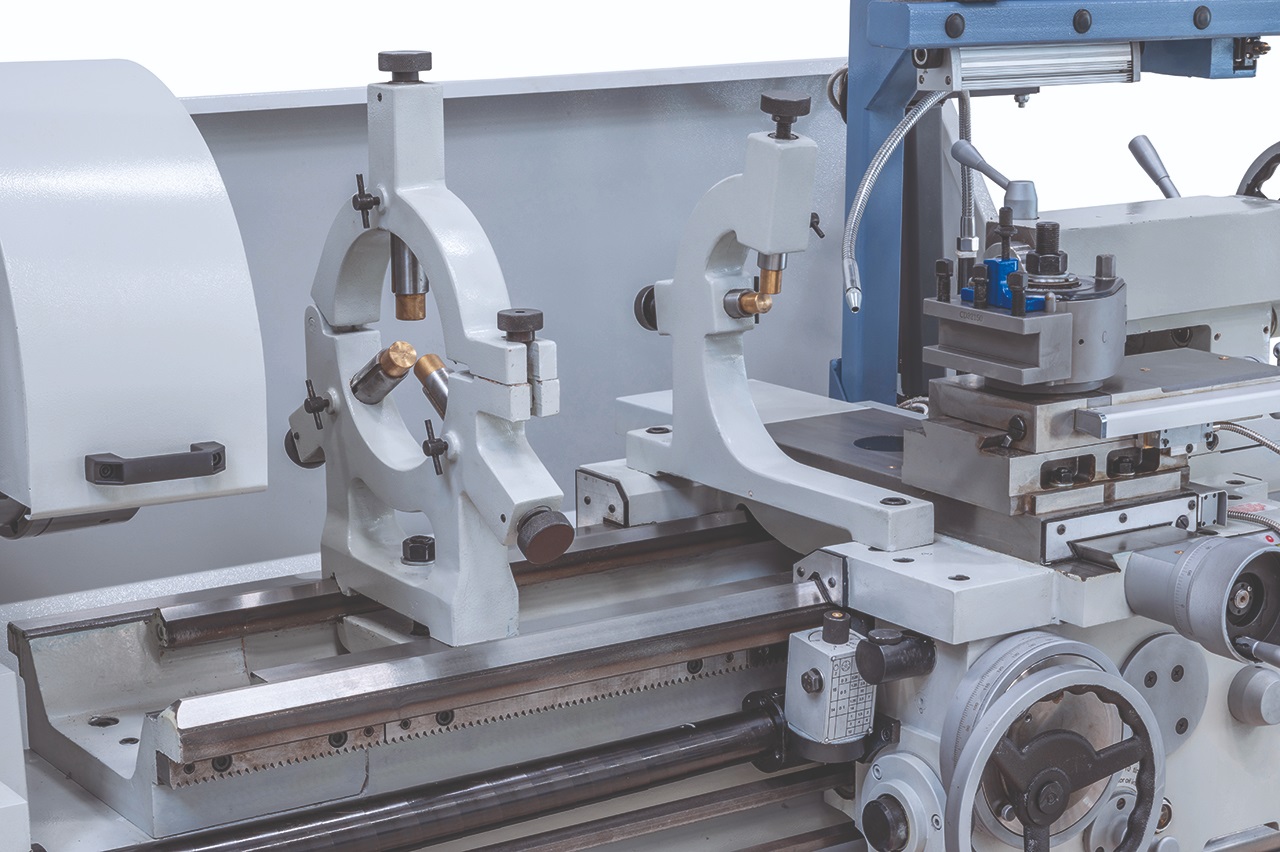

1x pevná luneta (průchod 200 mm)
1x otočná luneta (průchod 110 mm)
1x pevný centrovací hrot
1x otočný centrovací hrot
1x motor s magnetickou brzdou dle CE
1x nožní pedál s funkcí brzdy dle CE
1x čerpadlo řezné kapaliny

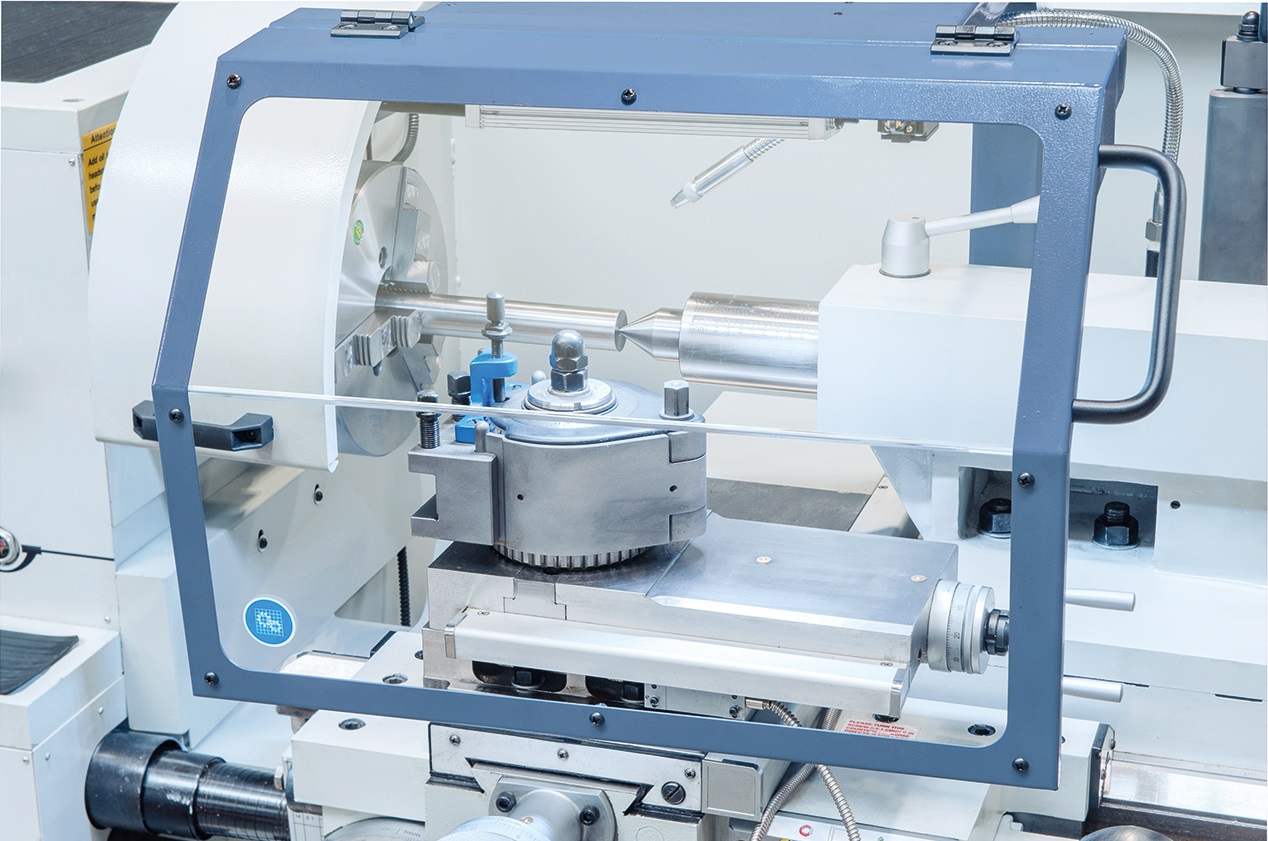

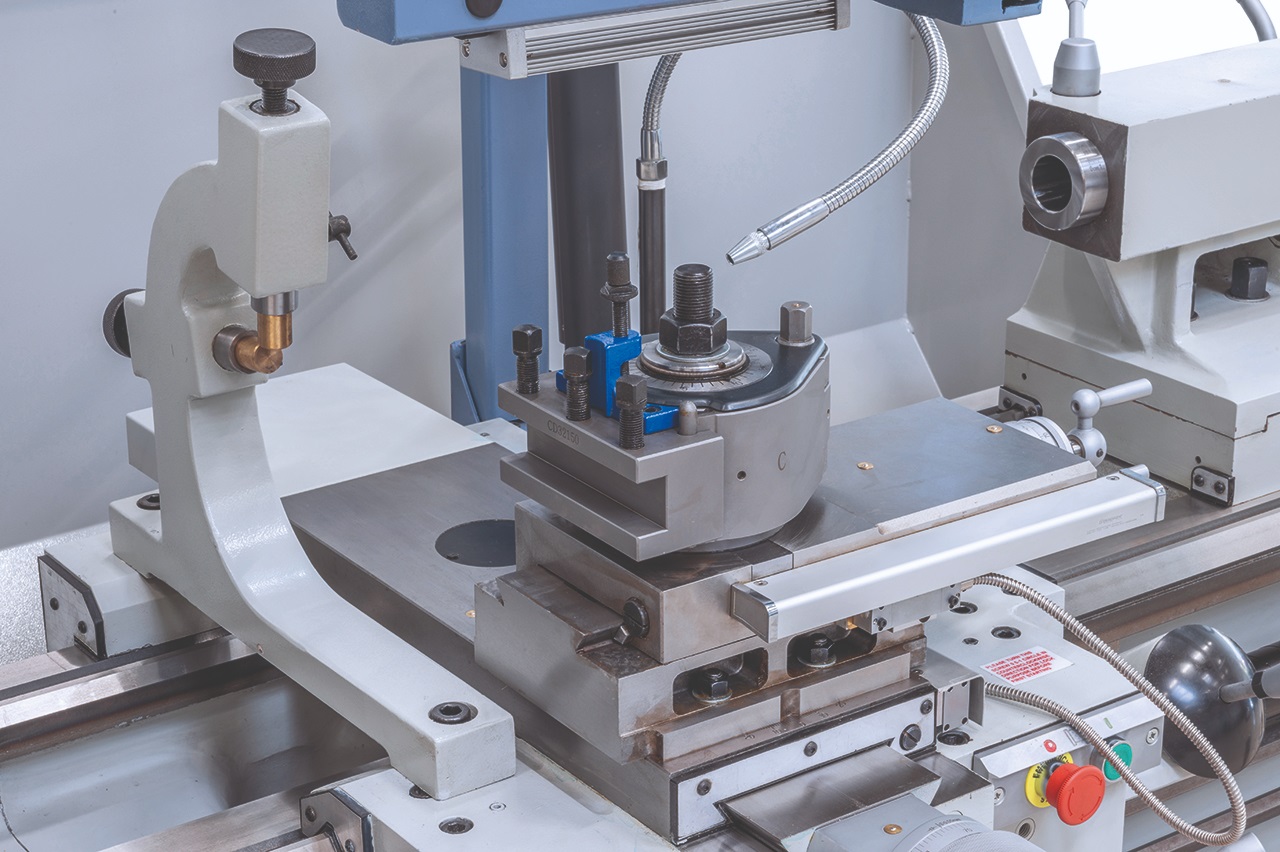

1x rychlovýměnný držák nožů se 4 vložkami
1x ochranný kryt držáku nožů
1x redukční pouzdro
1x zadní stěna proti ostřiku
1x olejová náplň Shell Tellus 46
1x sada obslužného nářadí
