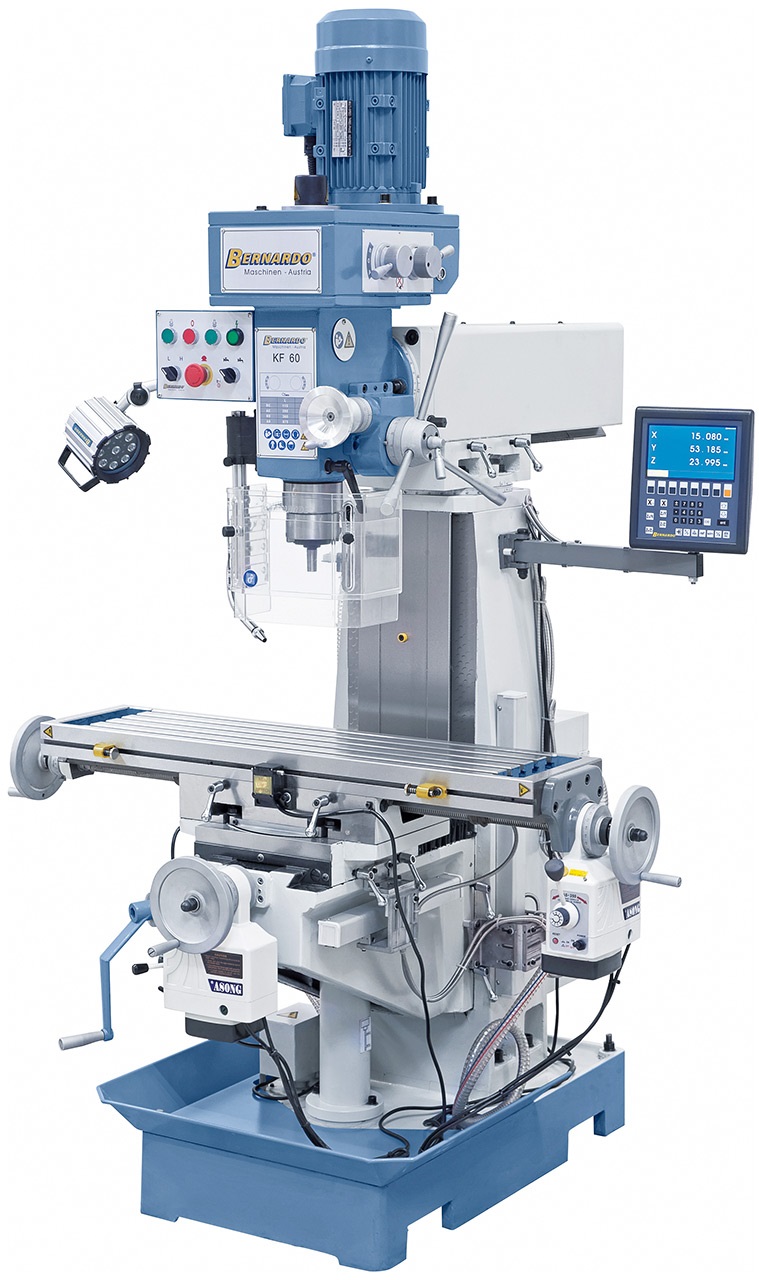

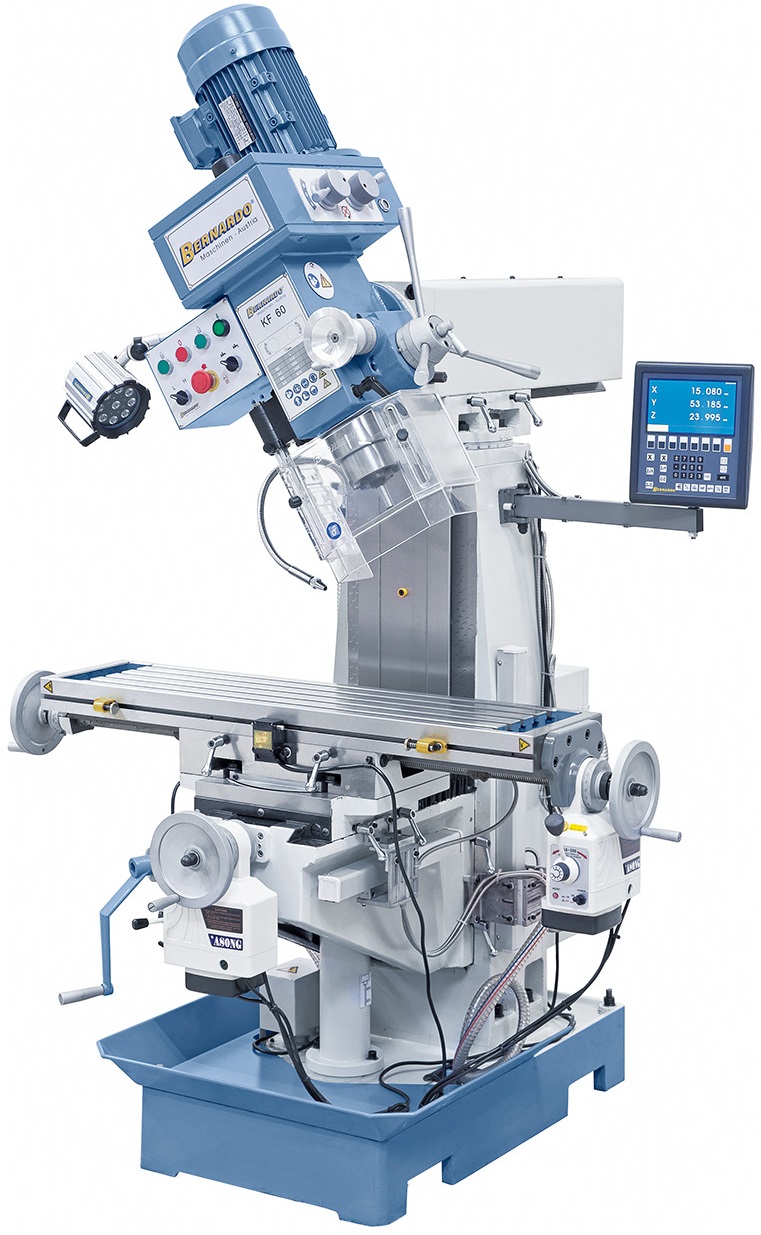

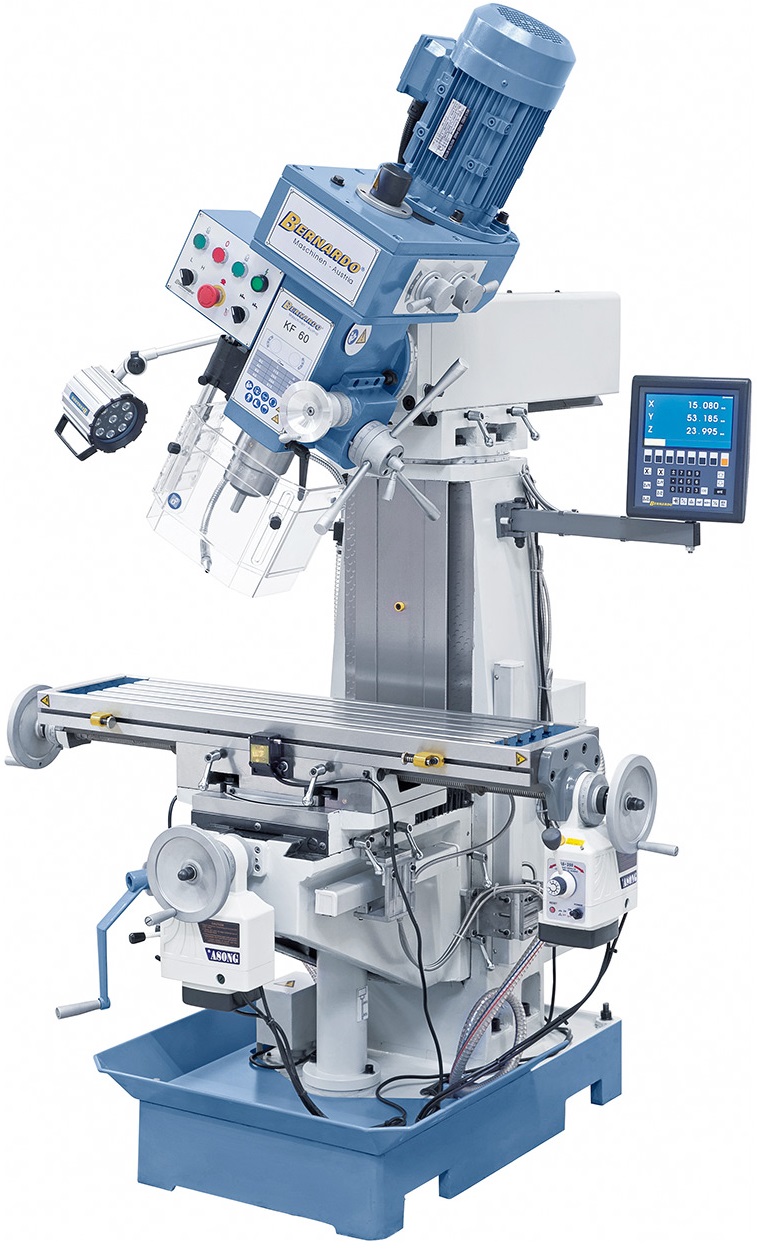

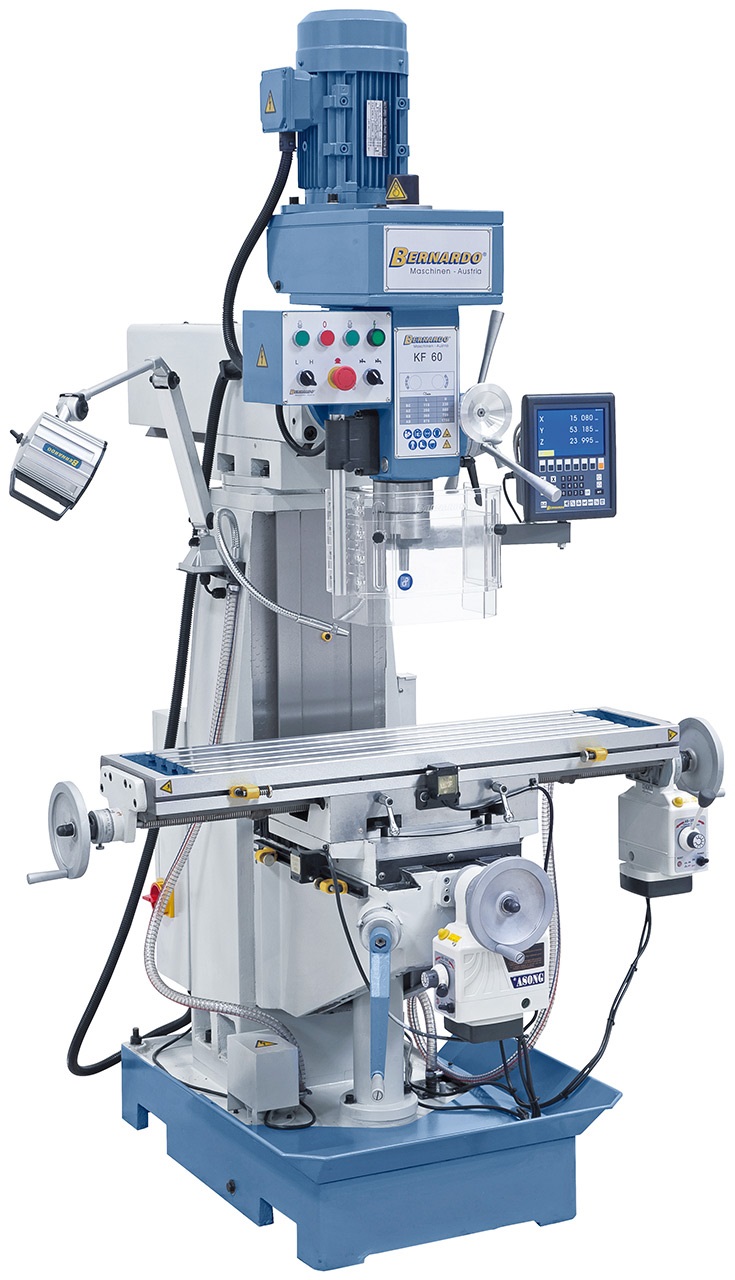

Bernardo KF 60 vrtačko-frézka s 3osým odměřováním a automatickým posuvem os X/Y, 021161XL

Bernardo KF 60 vrtačko-frézka s 3osým odměřováním a automatickým posuvem os X/Y, 021161XL

Vrtačko-frézka Bernardo KF 60 je robustní a univerzální stroj pro náročné obráběcí práce. Díky litinové konstrukci, masivnímu křížovému stolu, převodové hlavě s natáčením o 180° a digitálnímu odměřování ve 3 osách je ideální volbou pro přesné vrtání, frézování i řezání závitů. Stroj je vybaven automatickým posuvem v osách X a Y, chladicím systémem a řadou profesionálních funkcí, které zajišťují vysokou stabilitu, přesnost a komfort obsluhy.

Klíčové vlastnosti

Robustní litinová konstrukce pro maximální stabilitu.

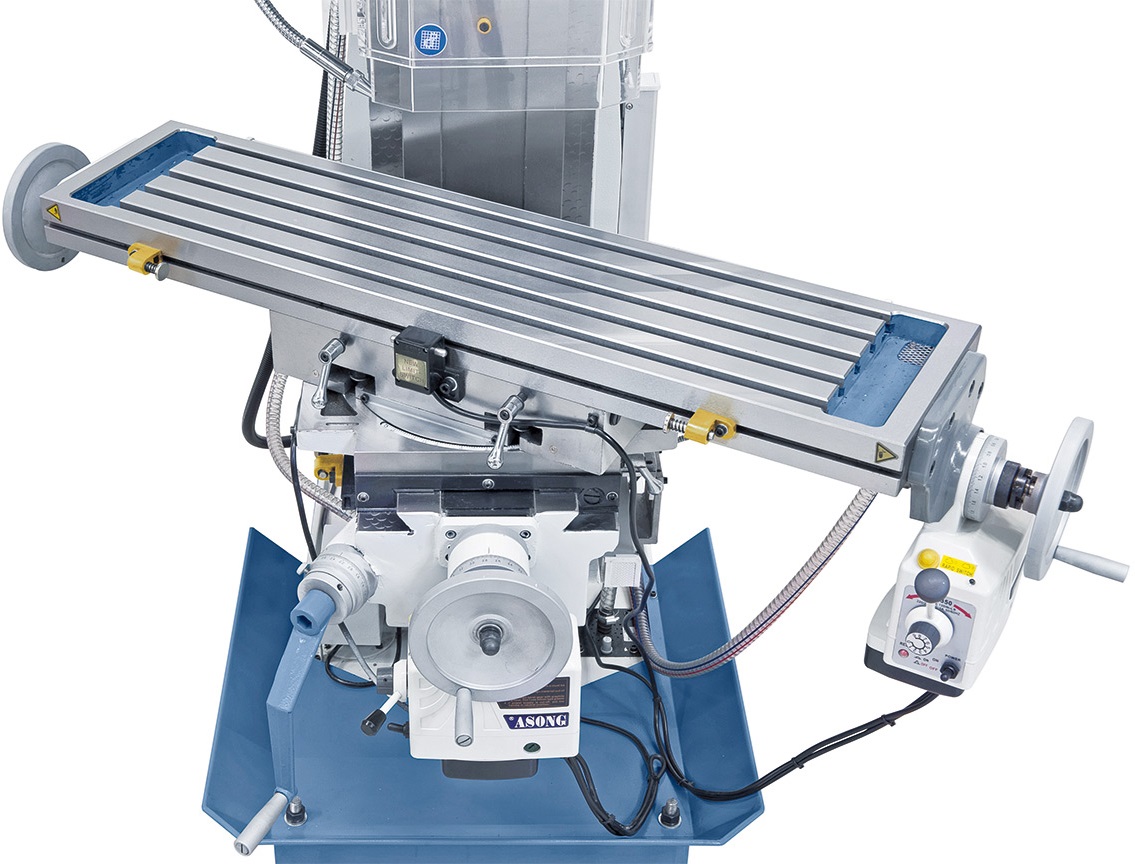

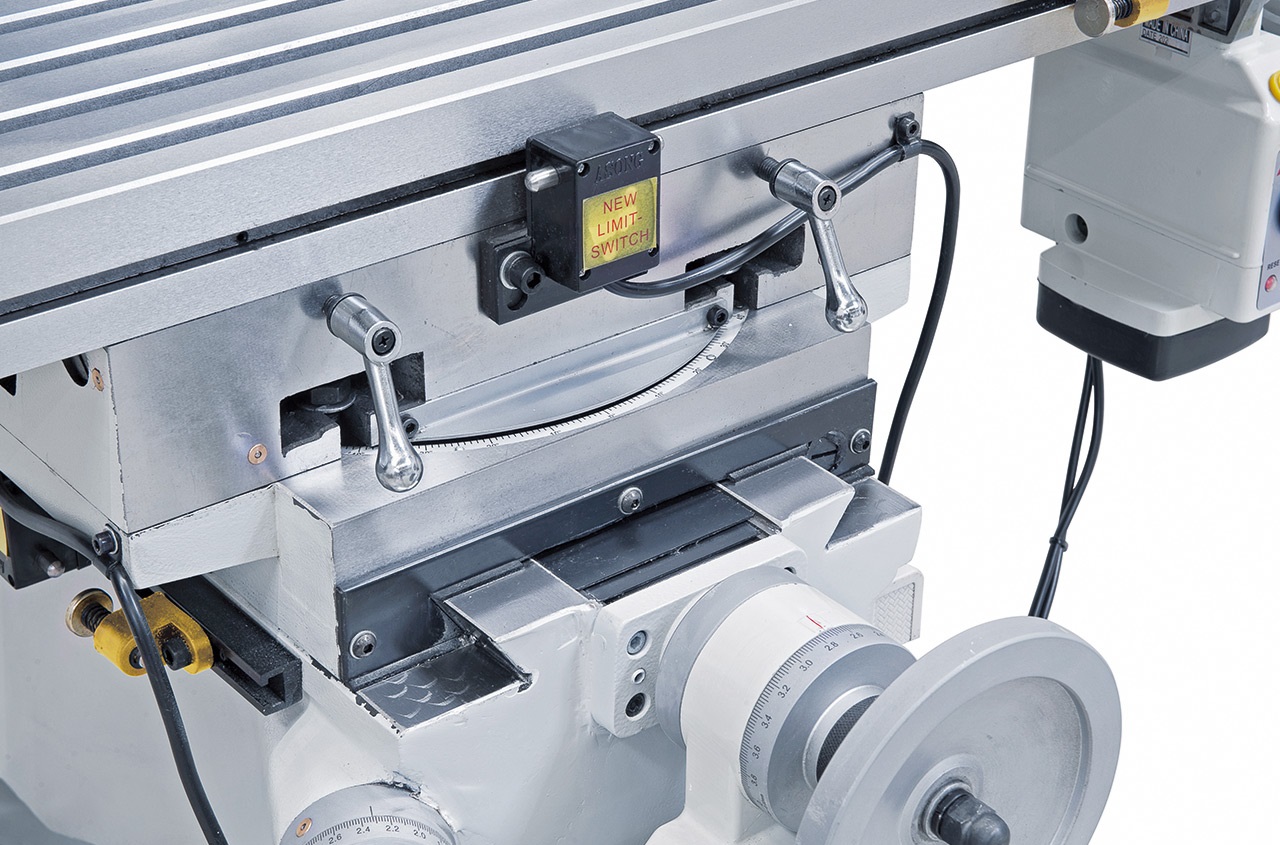

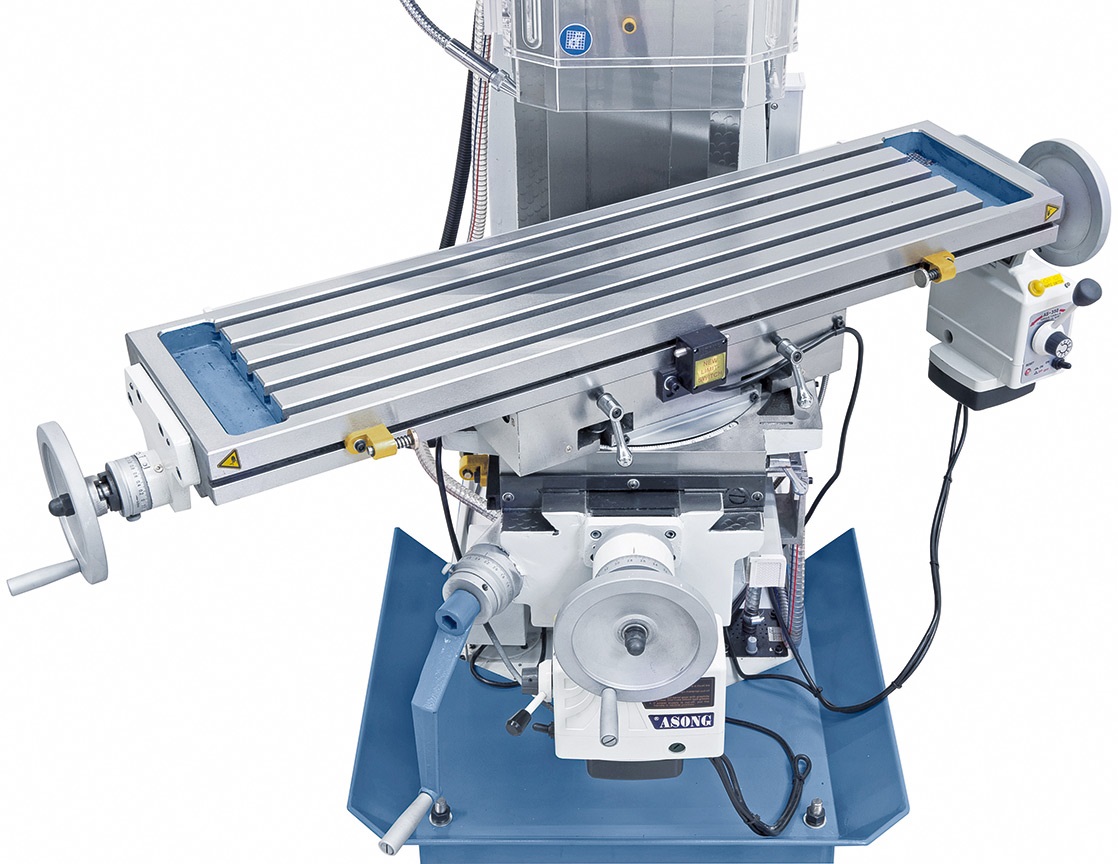

Velký masivní křížový stůl s přesně opracovaným povrchem, otočný ±45°.

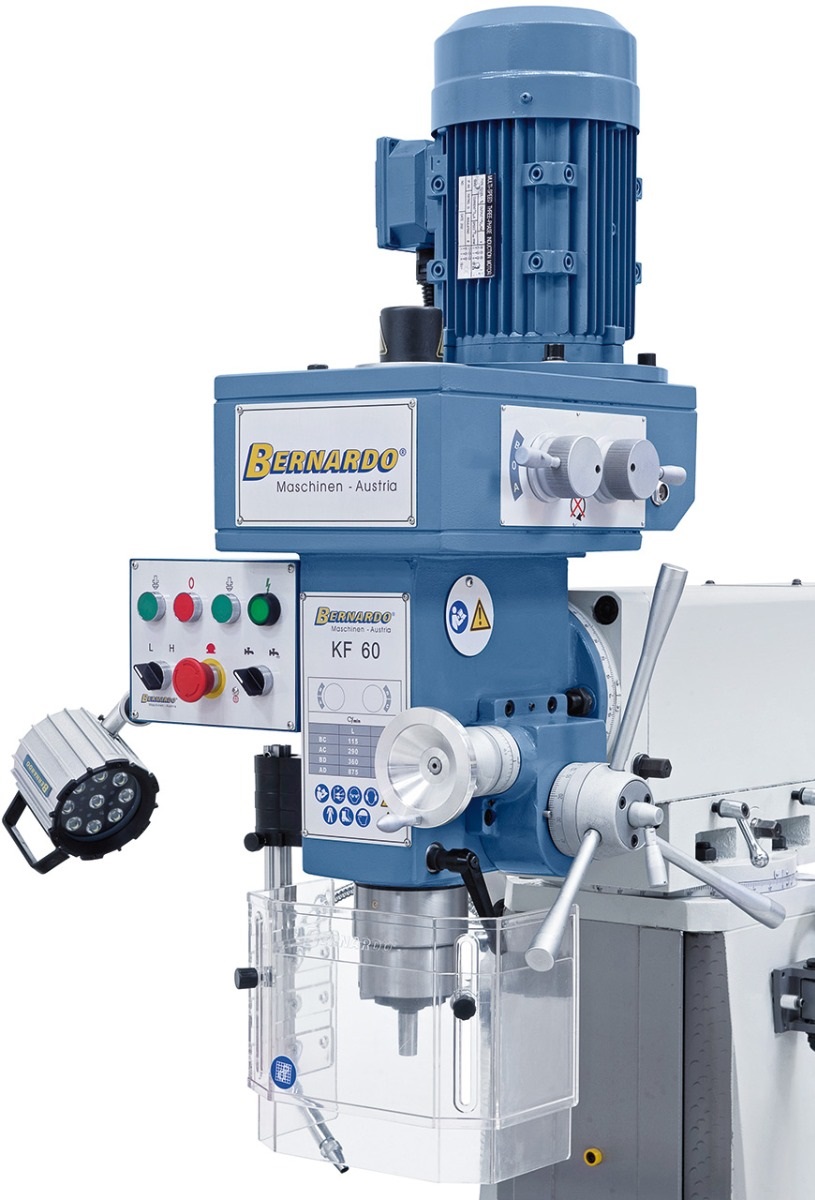

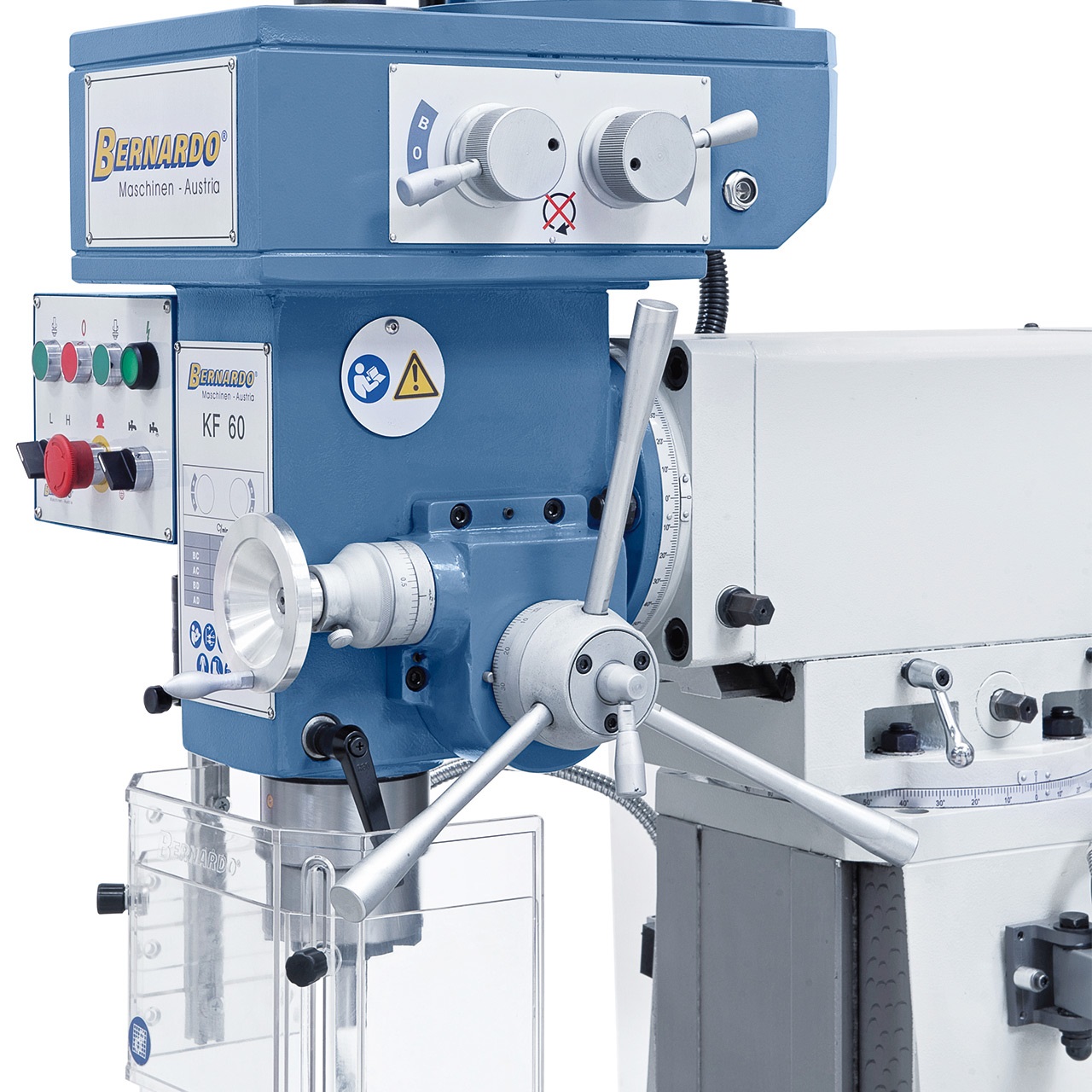

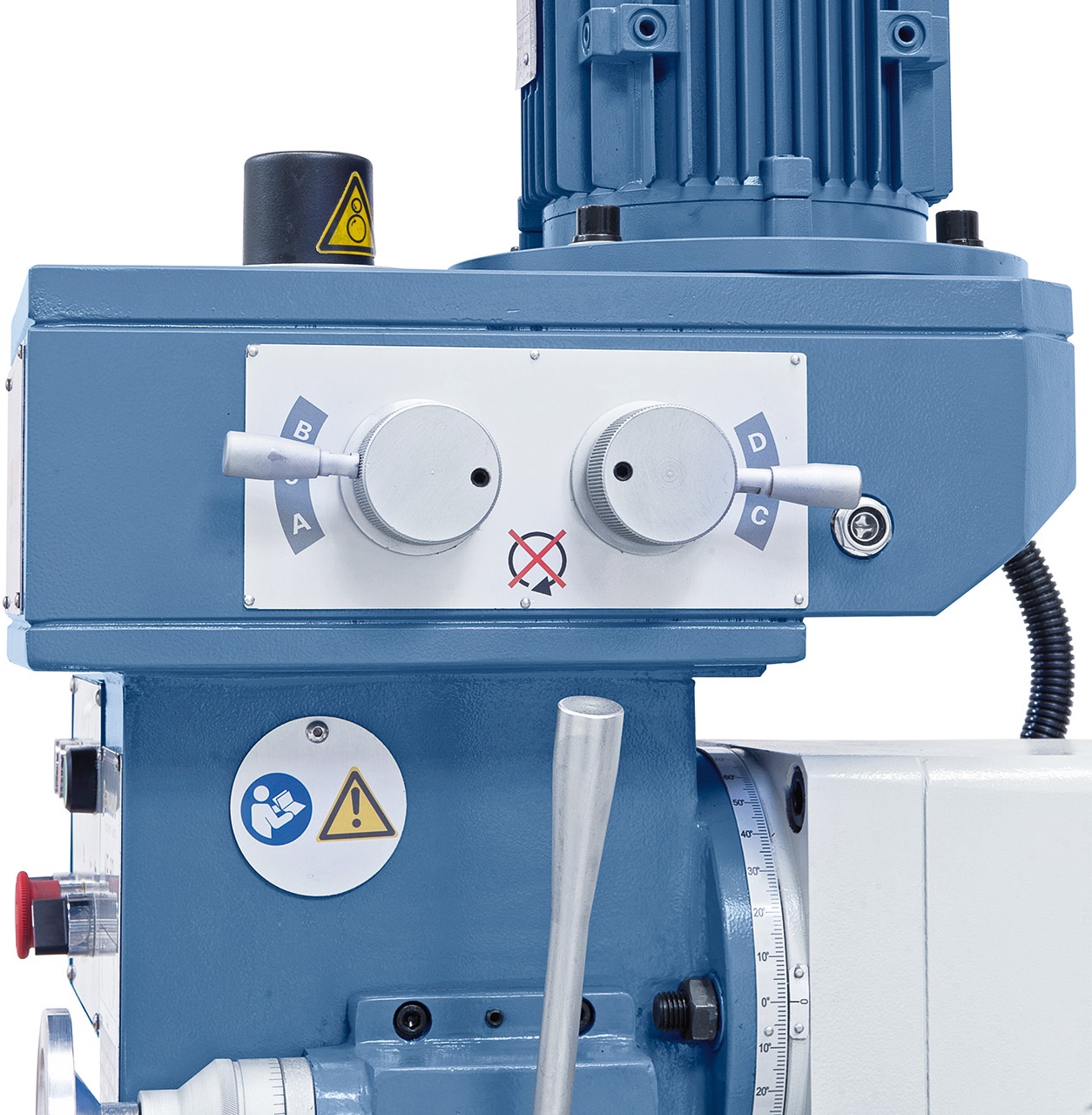

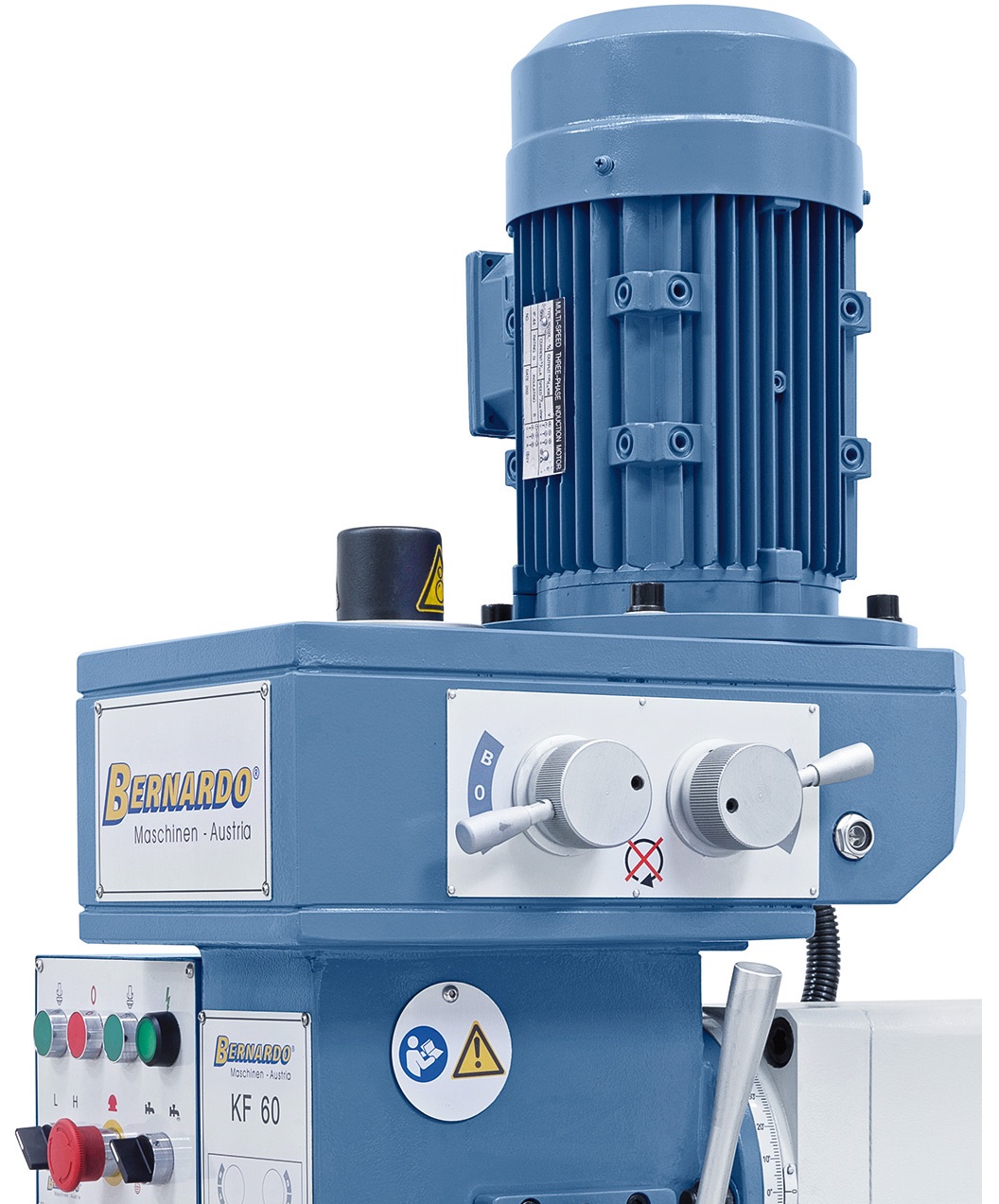

Převodová hlava natáčecí o 180° s broušenými převodovými koly v olejové lázni.

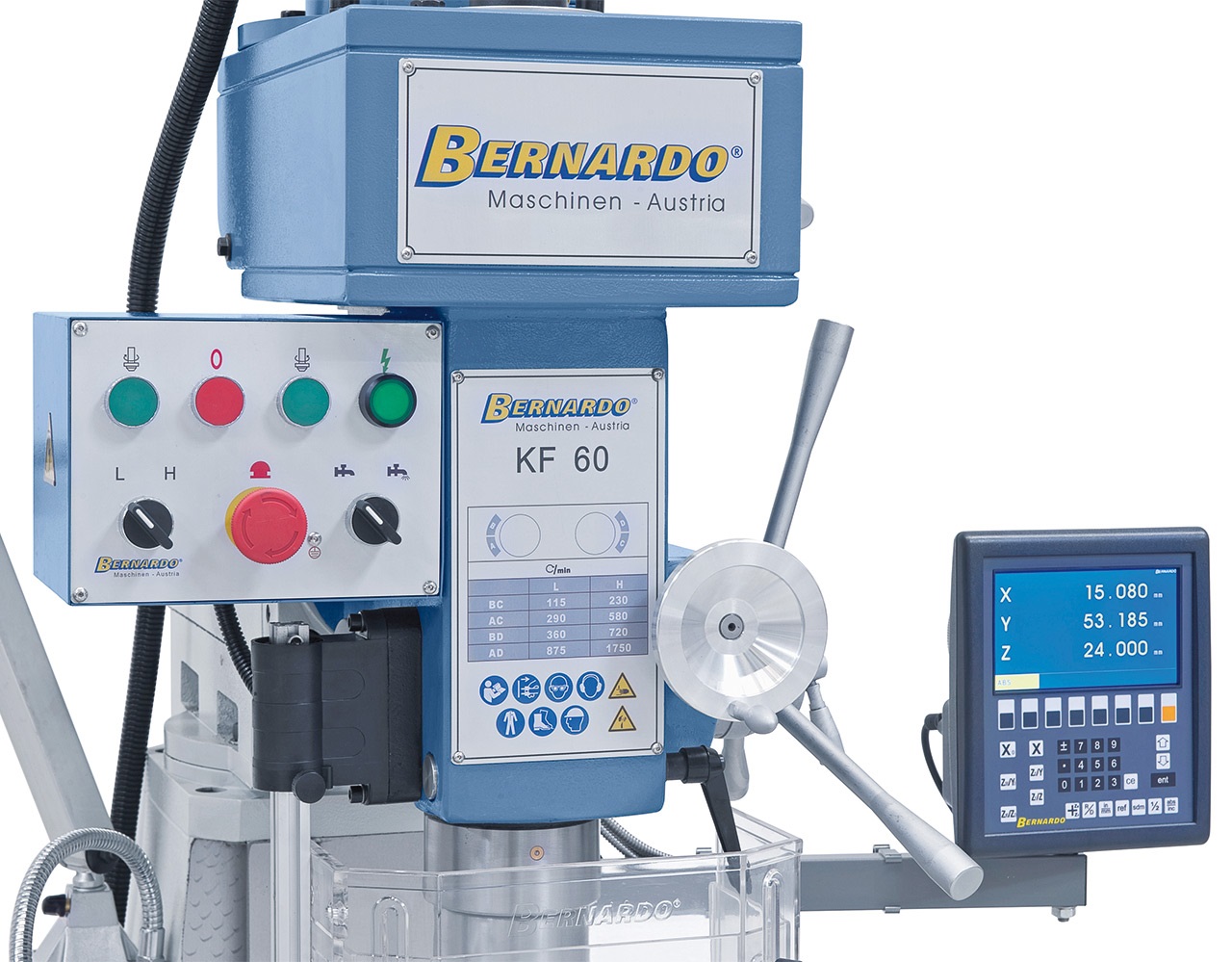

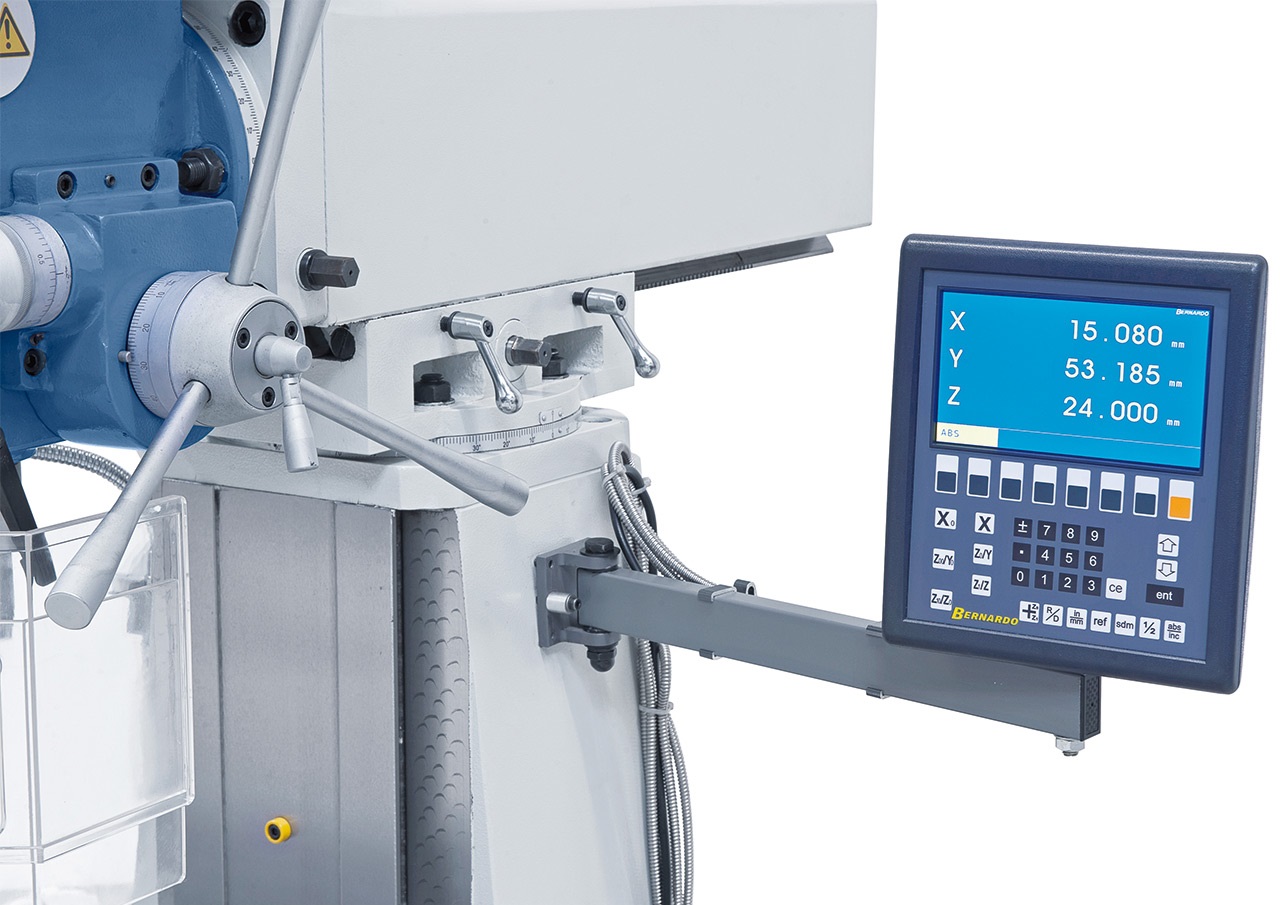

Digitální odměřování i200 ve 3 osách s LCD displejem.

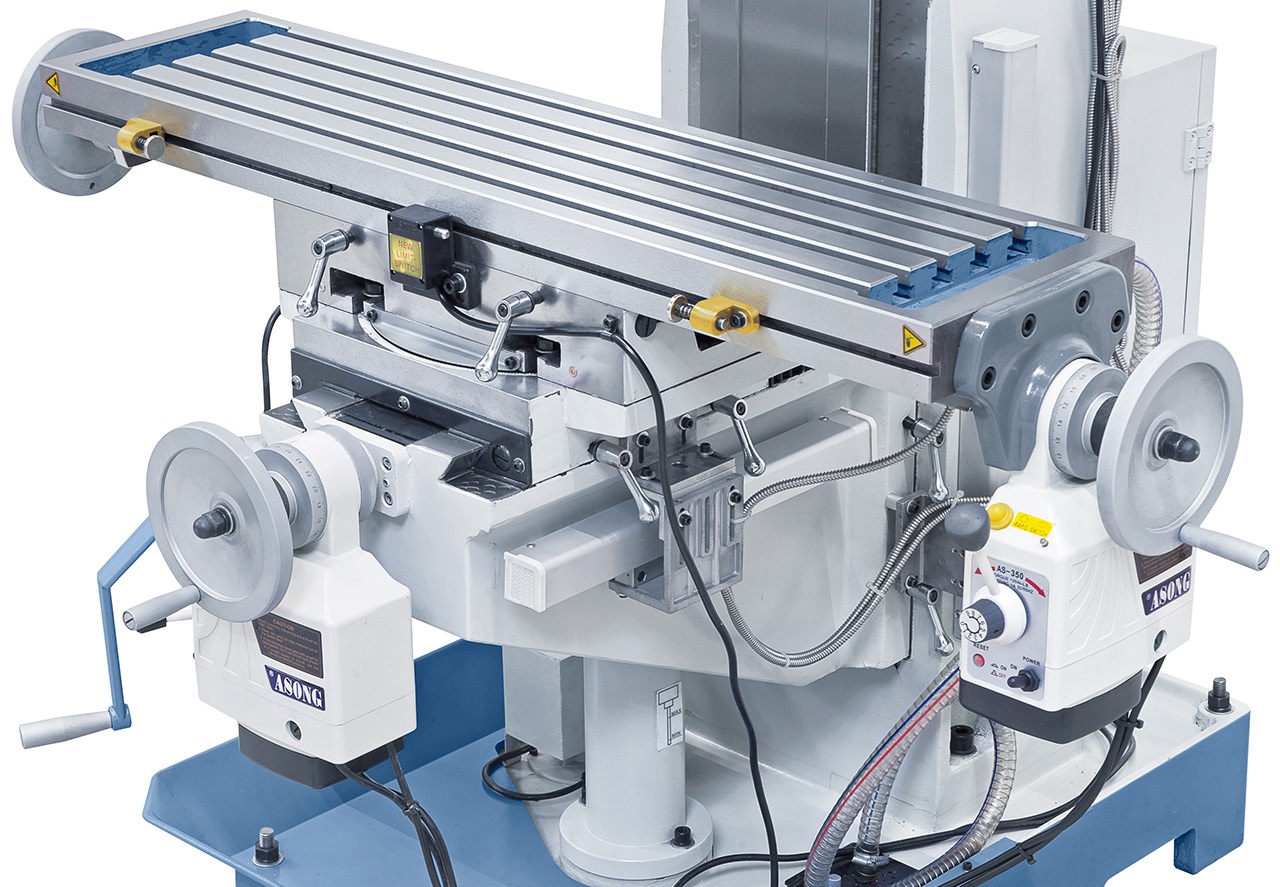

Automatický posuv stolu v osách X a Y.
Pravý a levý chod vřetene vhodný pro závitování.
Vedení všech os v rybinových drážkách s vysokou přesností.
Výškově nastavitelný frézovací stůl a přísuv pinoly ručním kolečkem nebo vratidlem.
LED pracovní osvětlení a zabudovaný chladicí systém.
Široké možnosti použití – vrtání, frézování, závitování, úkosové frézování.

Technické parametry

Motor - výkon S1 100%: 850 / 1 500 W
Motor - výkon S6 40%: 1 100 / 2 200 W
Napájecí napětí: 400 V
Průměr vrtání do oceli: 35 mm
Průměr vrtání do litiny: 40 mm
Řezání závitů max.: M16
Vyložení: 210 - 550 mm
Vzdálenost vřeteno / stůl: 120 - 375 mm
Hlava vřetene - rozsah náklonu: ±90°
Stůl - rozsah náklonu: ±45°
Otáčky vřetena: 115 - 1 750 min⁻¹ (8 stupňů)
Kužel vřetena: ISO 40
Zdvih pinoly: 125 mm
Velikost stolu: 1 000 × 240 mm
Velikost T-drážky: 16 mm
Dráha pojezdu X: 590 mm
Dráha pojezdu Y: 180 mm
Dráha pojezdu Z: 320 mm
Rozměry (š × h × v): 1 300 × 1 400 × 2 100 mm
Hmotnost: 750 kg

Rozsah dodávky:

1x Bernardo KF 60 vrtačko-frézka s 3osým odměřováním
1x Digitální odměřování i200 pro 3 osy s LCD displejem
1x Upínací šroub M 16 ve vřeteni
1x LED pracovní osvětlení
1x Redukce ISO 40 / MK 3
1x Redukce ISO 40 / B 18
1x Redukce MK 3 / MK 2
1x Strojní posuv stolu v ose X
1x Strojní posuv stolu v ose Y
1x Chladicí systém

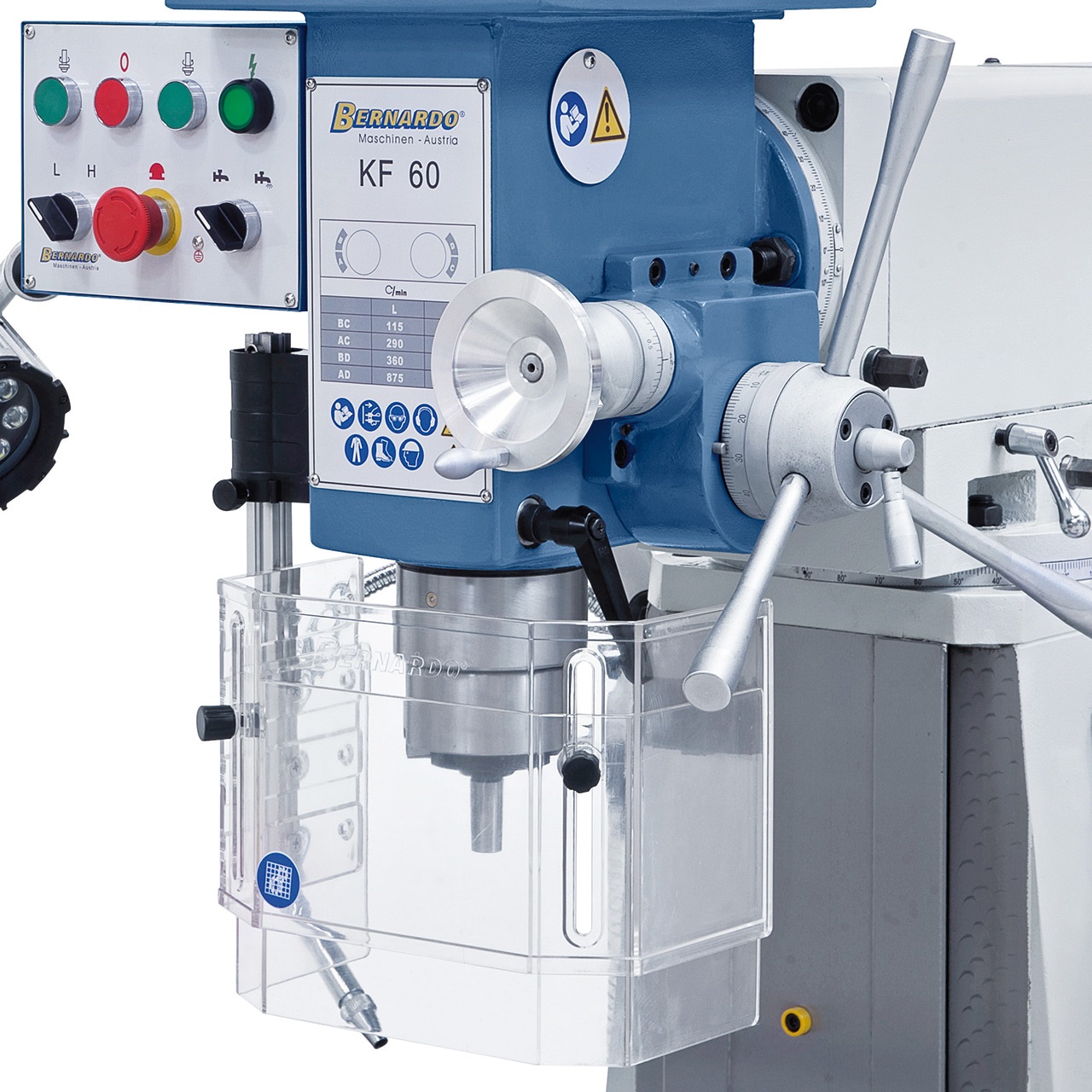

1x Výškově stavitelný ochranný kryt
1x Servisní a obslužné nářadí
