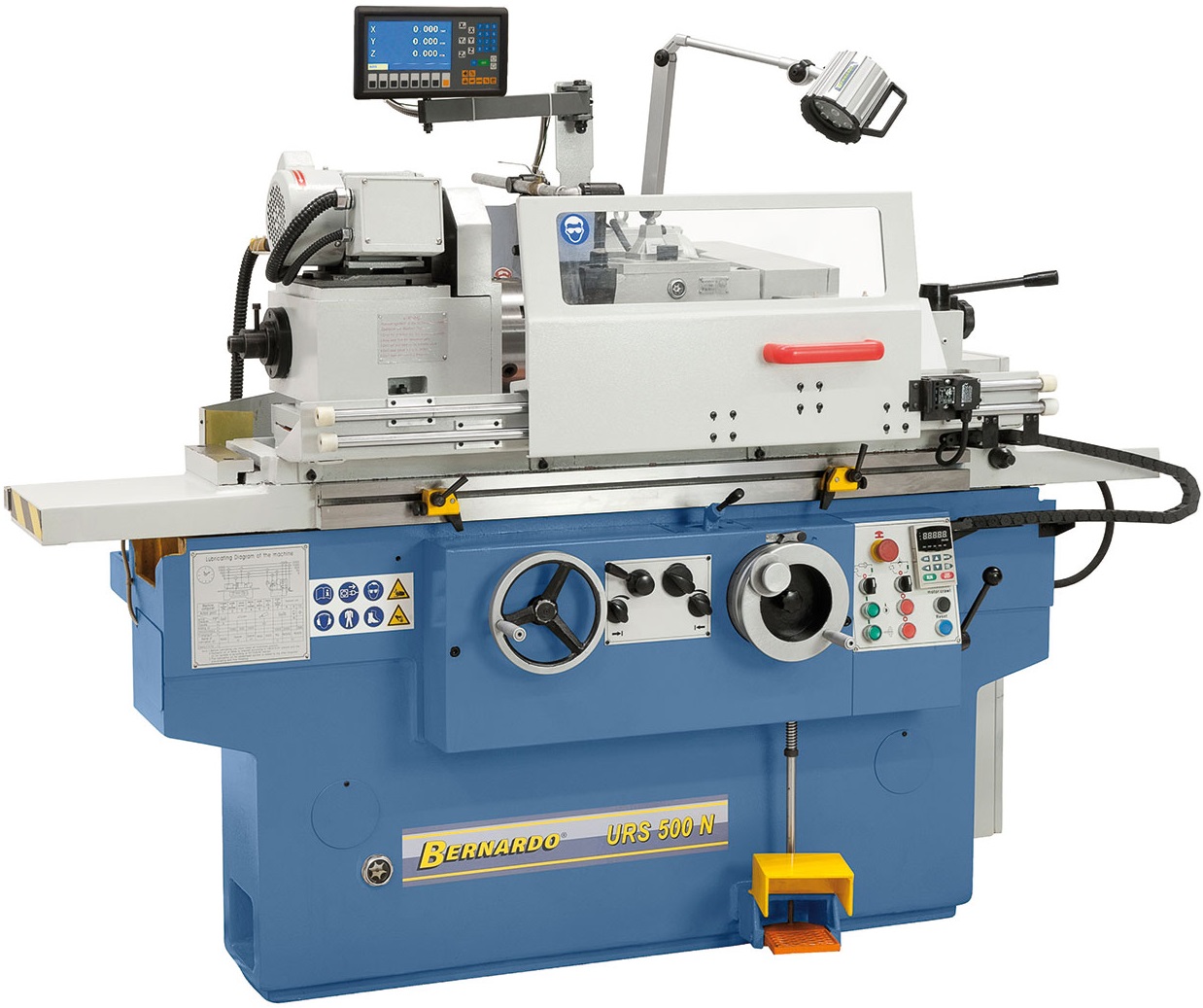

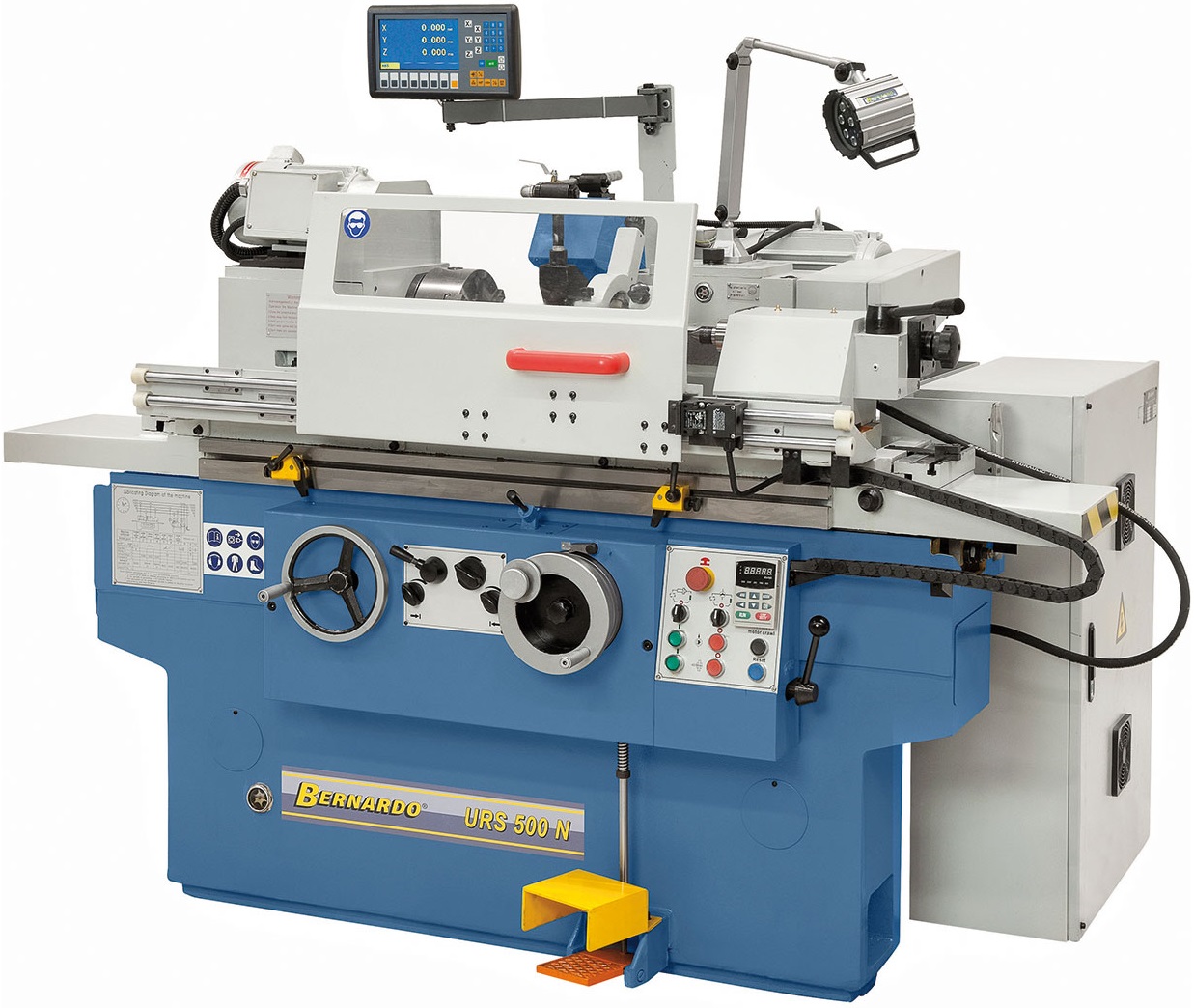

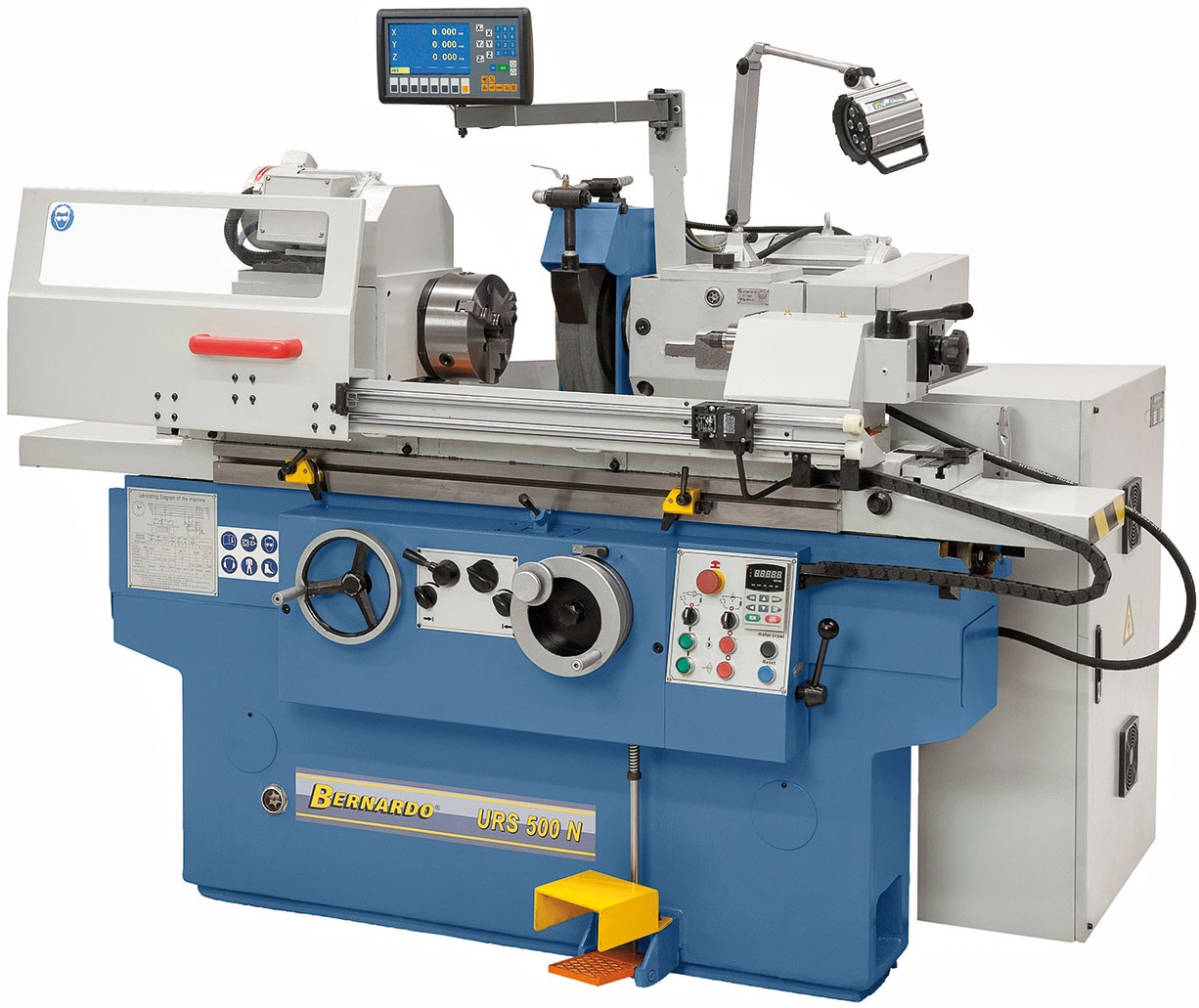

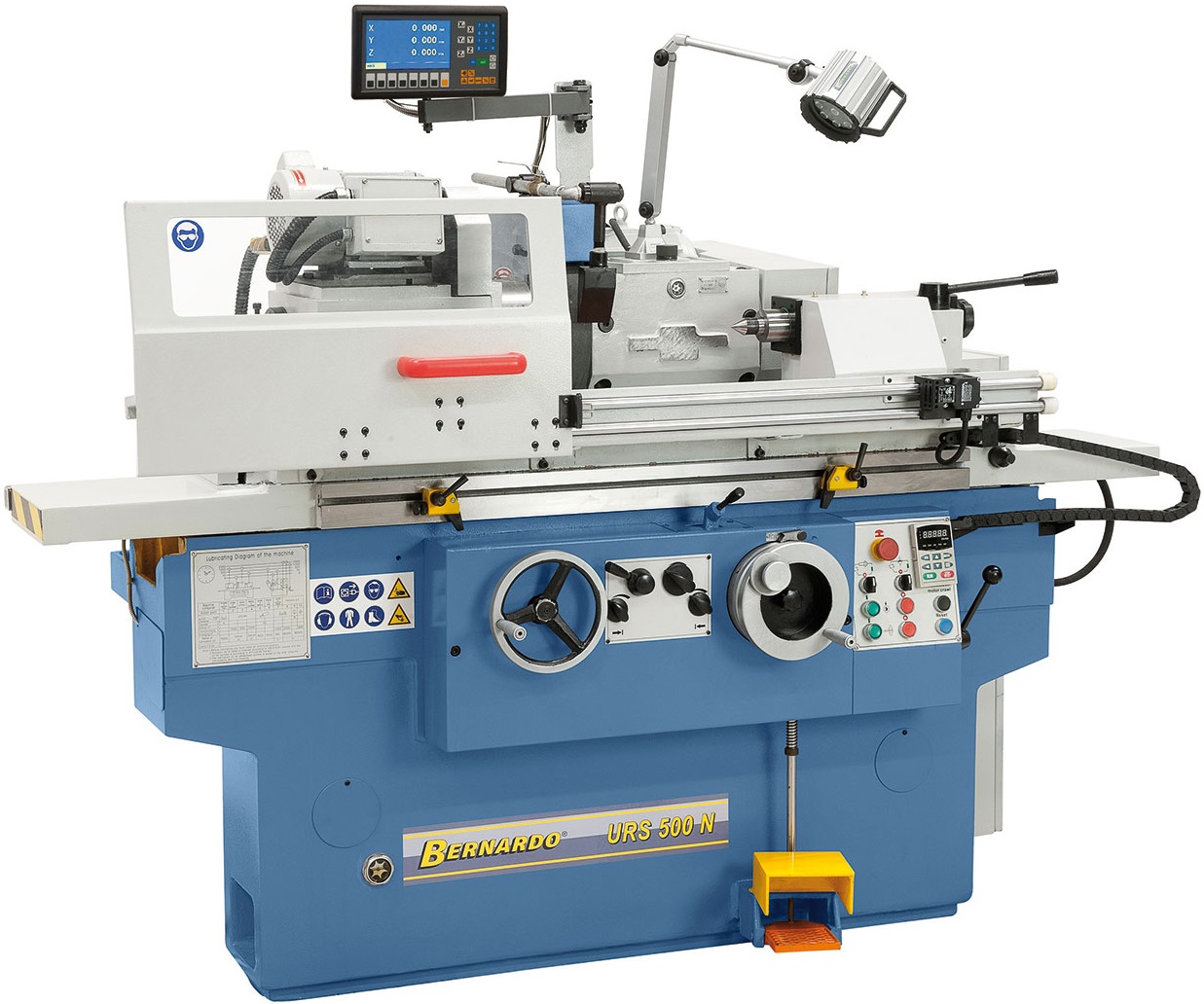

Bernardo URS 500 N univerzální hrotová bruska s digitálním odměřováním, 500 mm, 05-1370

Bernardo URS 500 N univerzální hrotová bruska s digitálním odměřováním, 500 mm, 05-1370

Univerzální hrotová bruska Bernardo URS 500 N je určena pro přesné vnější i vnitřní broušení rotačních součástí
Stroj je vhodný pro kusovou a malosériovou výrobu, například při výrobě nástrojů a forem
Hydrodynamické uložení vřetene zajišťuje maximální přesnost a vysokou kvalitu povrchu
Masivní konstrukce s žebrováním minimalizuje vibrace a zajišťuje stabilitu při práci
Přesně broušené a ručně zaškrabávané vedení zvyšuje přesnost pohybu v osách
Plynule regulovatelný posuv stolu umožňuje optimální nastavení pracovního procesu
Brusný vřeteník je naklápěcí a umožňuje široké možnosti obrábění

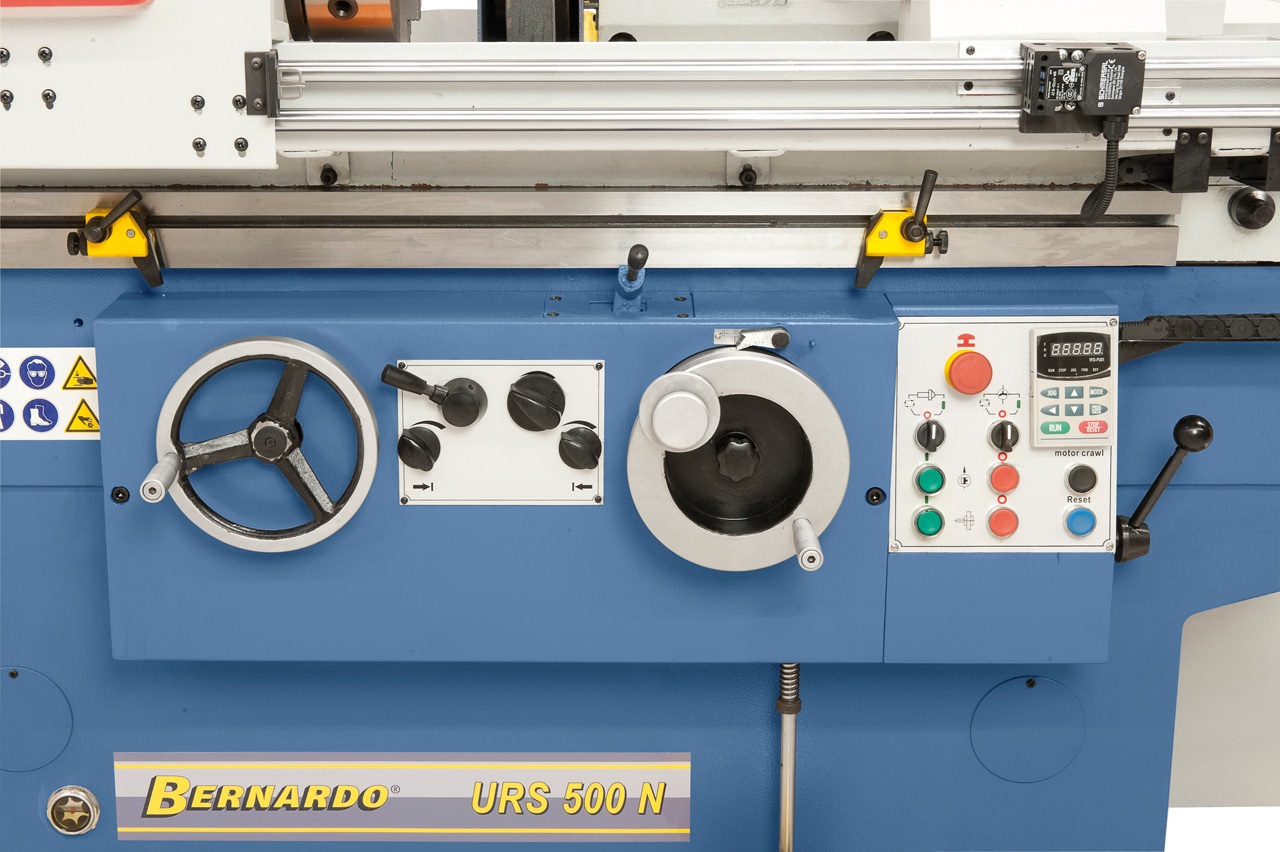

Možnost hydraulického i ručního posuvu stolu zvyšuje flexibilitu použití

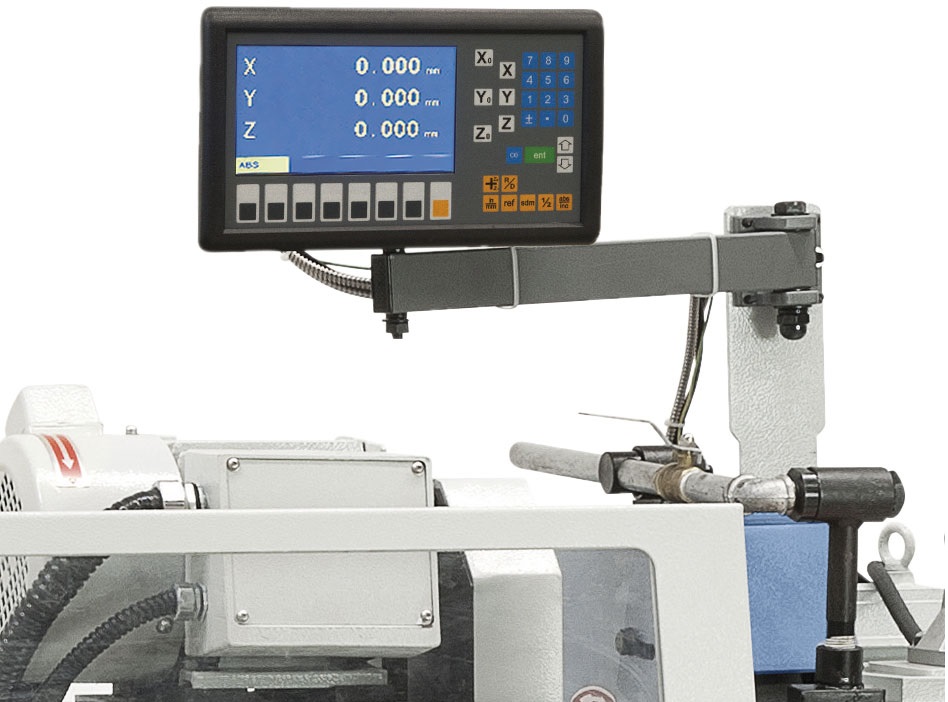

Digitální odměřování ve 2 osách umožňuje přesné nastavení a kontrolu polohy
Integrovaný chladicí systém zajišťuje stabilní pracovní podmínky

Klíčové vlastnosti
Univerzální broušení vnější i vnitřní
Digitální odměřování ve 2 osách
Hydrodynamické uložení vřetene
Plynulá regulace posuvu stolu

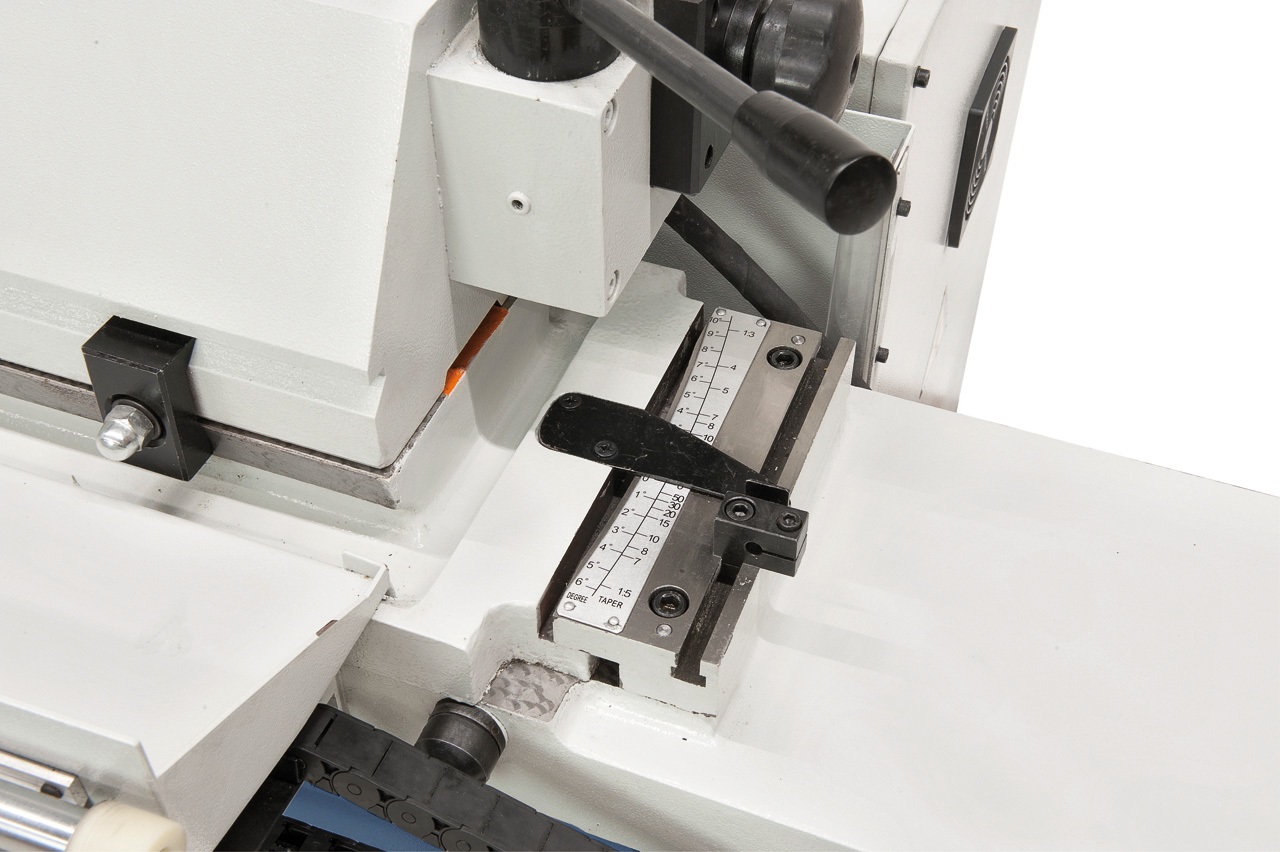

Naklápění stolu i vřeteníků
Vysoká přesnost a kvalita povrchu
Robustní průmyslová konstrukce

Technické parametry
Max. délka broušení 500 mm
Výška hrotů 135 mm
Vnější průměr broušení 8 - 200 mm
Vnitřní průměr broušení 13 - 100 mm
Max. hloubka broušení 125 mm
Max. hmotnost obrobku 60 kg
Podélný pohyb stolu 600 mm
Rychlost posuvu 0,1 - 4 m/min
Otáčky pracovního vřetene 25 - 220 ot./min
Otáčky brusného vřetene 1670 ot./min
Otáčky pro vnitřní broušení 20000 ot./min
Velikost brusného kotouče 400 x 50 x 203 mm
Výkon motoru brusného vřetene 4000 W
Výkon motoru pracovního vřetene 750 W
Rozměry 2150 x 1450 x 1700 mm
Hmotnost 2170 kg

Rozsah dodávky:
1x Bernardo URS 500 N univerzální hrotová bruska
1x digitální odměřování ES-12 H
1x brusný kotouč
1x příruba brusného kotouče

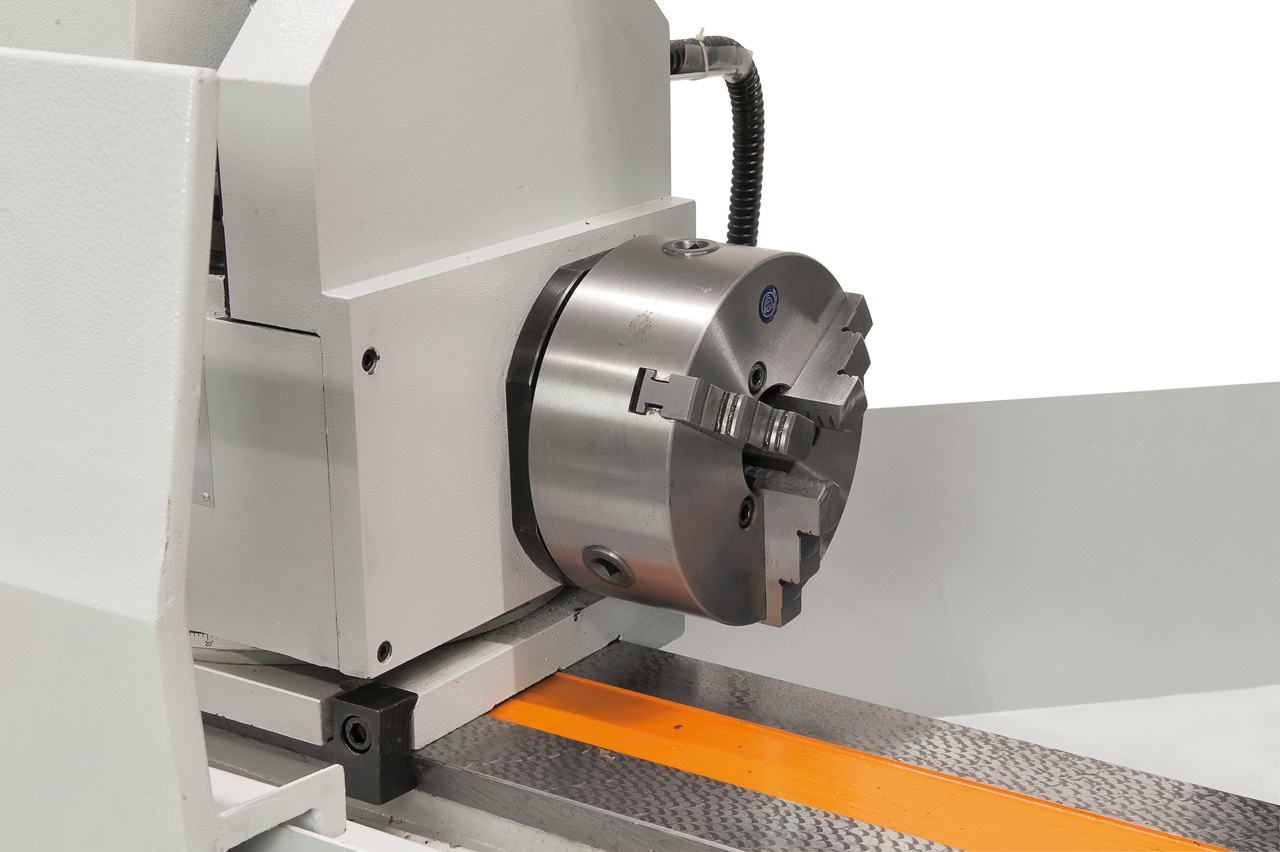

1x 3-čelisťové sklíčidlo 200 mm
1x frekvenční měnič
1x pevná luneta
1x pohyblivá luneta

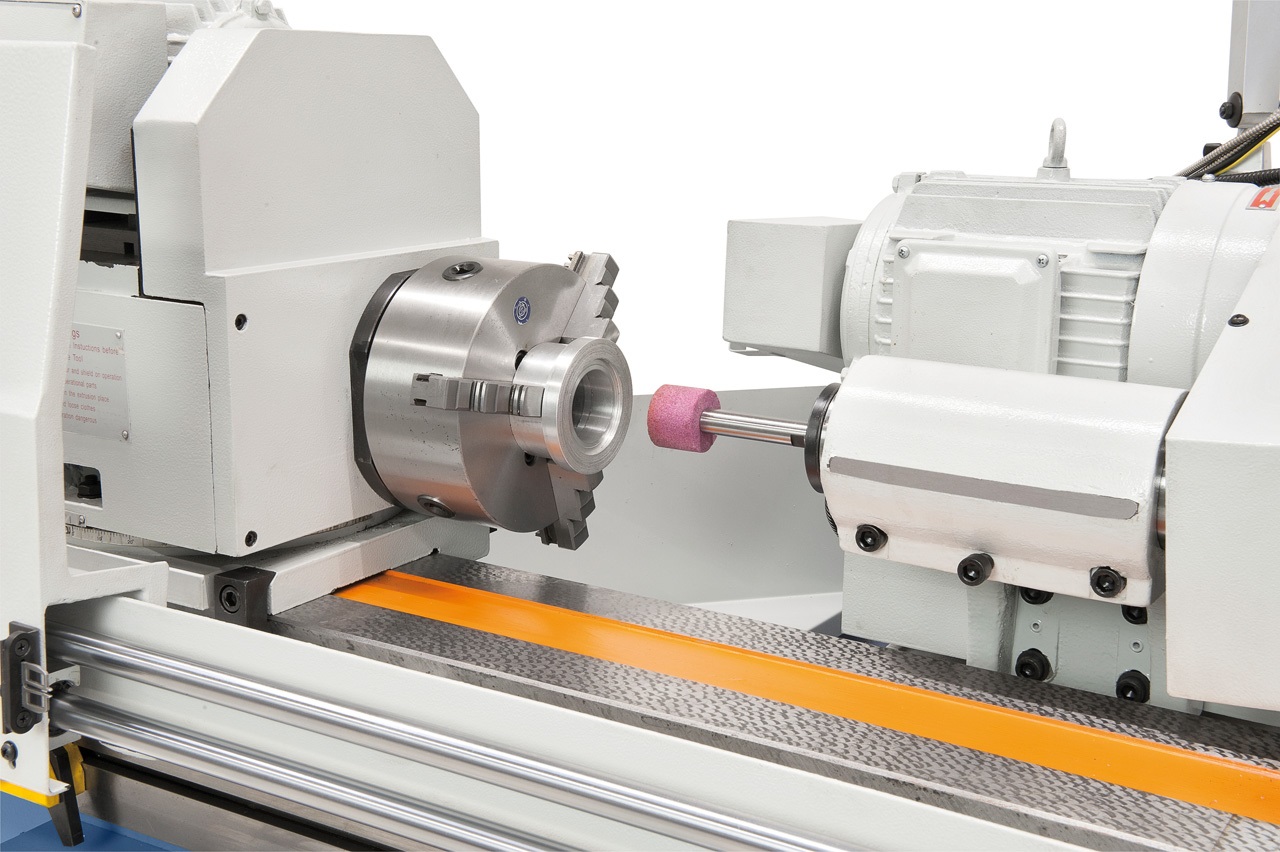

1x zařízení pro vnitřní broušení
1x LED pracovní světlo
1x vyvažovací stojan
1x vyvažovací trn
2x středící hrot
1x chladicí systém
1x ochranný kryt
1x orovnávač kotoučů
1x unašeč obrobku
1x obslužné a servisní nářadí
