AMF 557745 hydraulický drapák s nivelační jednotkou 45–50 bar, EDE38290013

AMF 557745 hydraulický drapák s nivelační jednotkou 45–50 bar, EDE38290013

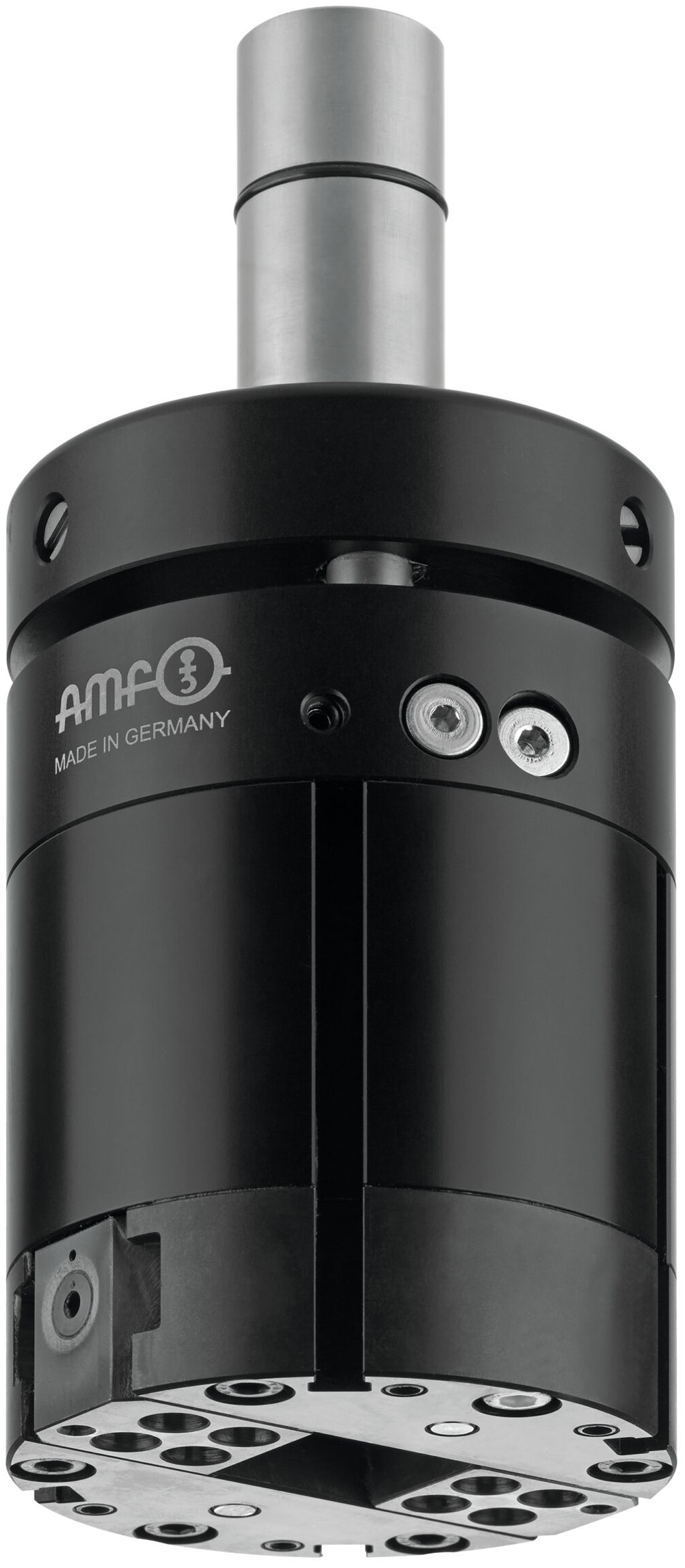

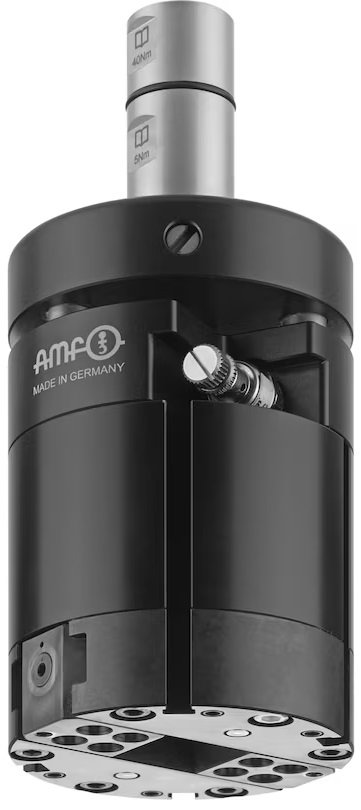

Hydraulický drapák AMF 557745 s nivelační jednotkou je určen pro plně automatizovanou manipulaci s obrobky přímo v obráběcích strojích
Pracovní tlak v rozsahu 45–50 bar zajišťuje vysokou stabilitu úchopu i při náročných manipulačních operacích
Integrovaná nivelační jednotka CX s pružinovým uložením vyrovnává tolerance a nerovnosti a chrání nástroj, vřeteno stroje i obrobek
Drapák se automaticky vyměňuje ze zásobníku nástrojů frézovacího stroje a umožňuje plynulou výměnu obrobků během procesu obrábění
Hydraulický drapák AMF 557745 je profesionální řešení pro přesnou a bezpečnou manipulaci s obrobky v obráběcích centrech, kde je klíčová spolehlivost, ochrana stroje a vysoká opakovatelnost výrobního procesu

Klíčové vlastnosti
Hydraulické zavírání, otevírání pomocí pružinové síly
Nivelační jednotka s integrovanou CX vyrovnávací funkcí
Ovládání chladicí kapalinou přiváděnou přes vřeteno stroje
Vhodné pro Weldon upínání a hydraulická rozpínací sklíčidla
Určeno pro automatizované zakládání a odebírání obrobků
Ochrana nástroje, vřetena obráběcího stroje a obrobku
Stabilní a opakovatelný úchop při sériové výrobě

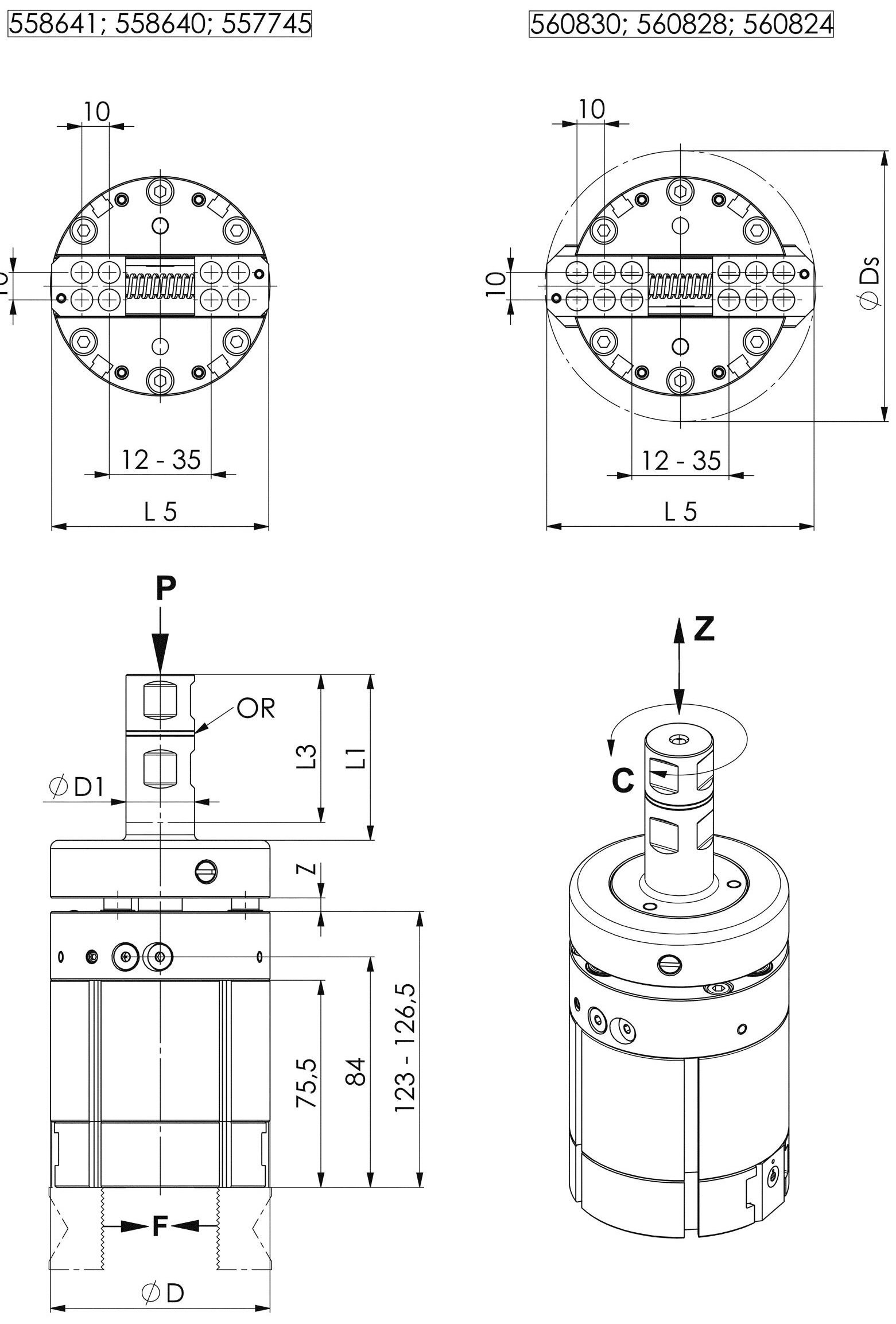

Technické parametry
Hmotnost 2200 g
Provozní tlak minimální 45 bar
Provozní tlak maximální 50 bar
Rozsah rozevření drapáku 80 mm
Zdvih 23 mm
Upínací síla 250 N / 500 N / 1000 N
Maximální povolené otáčky 20 ot/min
Maximální hmotnost manipulovaného obrobku 8 kg
Provozní teplota okolí 0 °C až 60 °C
Dostupné varianty pro obrobky do maximální velikosti 50 mm nebo 70 mm

Rozsah dodávky:
1x hydraulický drapák s nivelační jednotkou
3x náhradní těsnění
