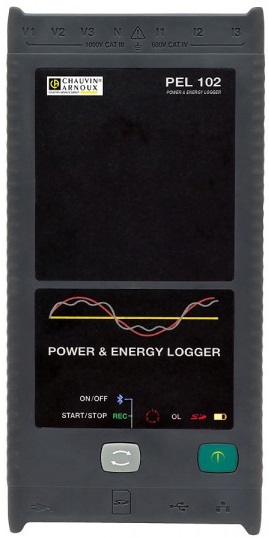

PEL 102 - Záznamník kvality elektrické energie
Přístroje PEL 102 a PEL 103 jsou záznamníky kvality elektrické sítě, které umožňují měření a záznam výkonů a energií ve většině elektrických soustav. Měření se provádějí pomocí 3 snímačů proudu a napěťových vstupů. Umožňují zobrazení široké škály parametrů sítě a jejich záznam na paměťovou kartu pro pozdější vyhodnocení. Jsou vybaveny všemi běžnými komunikačními rozhraními pro lokální i vzdálené ovládání, nastavení a stažení dat. Ovládání je možné také pomocí mobilní aplikace pro telefony a tablety s OS Android. Model PEL 103 je vybaven displejem se zobrazením nejdůležitějších parametrů. Napájení je možné přímo z měřené instalace a přístroje jsou vybaveny magnety pro uchycení na dveře rozvaděče.

Hlavní parametry
Záznamník kvality elektrické energie pro jedno až třífázové sítě (3AC, 3NAC, vyvážené i nevyvážené)
Pro stejnosměrné a střídavé sítě do 1 000 V
Jmenovitý kmitočet sítí DC / 50 / 60 / 400 Hz
Měření proudu od 5 mA do 10 000 A (dle převodníků)

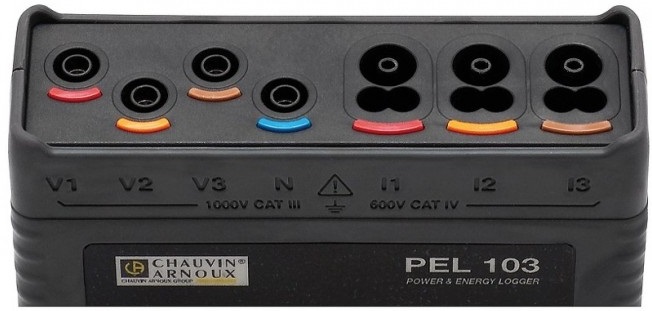

3 napěťové a 3 proudové vstupy (výpočet proudu N-řidičem)
Třída přesnosti měření napětí 0,2%
Rychlost vzorkování 128 vzorků/ periodu s průměrováním do jedné naměřené hodnoty za sekundu (nejkratší interval záznamu 1 s). Paralelní záznam s intervalem 1 až 60 min (uživatelsky volitelné)
Výpočet a záznam činného, ​​jalového i zdánlivého výkonu (W, VA, var)
Výpočet a záznam činných, jalových i zdánlivých energií (Wh, VAh a varh) s rozlišením ve 4 kvadrantech (induktivní nebo kapacitní zátěž, spotřeba nebo dodávka energie)
Měření a záznam účiníku a cos θ, tan θ, PF
Měření a záznam celkových harmonických zkreslení i jednotlivých složek až do 50. harmonické

Další funkce a parametry
Záznam střední, minimální a maximální hodnoty. V každém uloženém vzorku je údaj o extrémních hodnotách min a max za vzorkovací periodu
Programovatelné začátky a konce záznamů s vlastním pojmenováním
Software PEL Transfer® v českém jazyce ke stažení, tisku a exportu naměřených dat do tabulkových procesorů (např. MS Excel). Rovněž umožňuje komunikaci se záznamníkem v reálném čase a to s více přístroji současně. To usnadňuje hledání problémových míst v instalaci
Software DataView® v českém jazyce (volitelné příslušenství) umožňuje vyšší analýzu naměřených dat. Databázové zpracování nabízí evidenci míst měření, techniků provádějících měření, zákazníky. Umožňuje vkládání externích dat z dalších aplikací (např. MS Word, Excel, ...), poznámky, obrázky a jiné.

Komunikace a ukládání dat
Bluetooth rozhraní pro komunikaci s aplikací v mobilním telefonu nebo tabletu s OS Android
Zobrazení měřených dat v reálném čase
Kontrola nastavení přístroje bez nutnosti připojení PC
Připojení do LAN sítě pro vzdálenou správu přístroje
Současné připojení více zařízení PEL současně k jednomu PC
Zobrazení měřených dat v reálném čase z více zařízení PEL současně

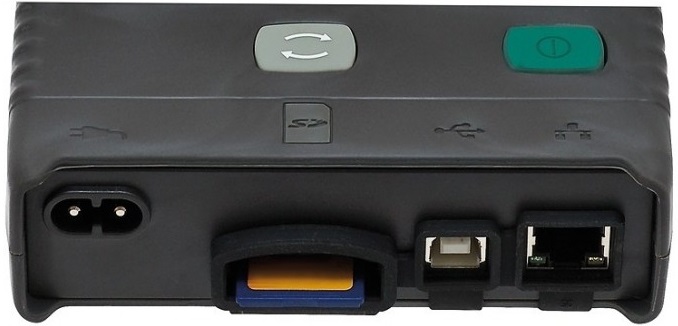

Rozhraní USB (B) pro správu přístroje, monitorování a stažení dat
Automatické spojení s přístrojem při opakovaném připojení
Slot na SD karty do velikosti až 32 GB
Možnost snadné výměny karty pro načtení ve čtečkách karet v PC

Provedení a fyzické parametry
Samostatný napájecí vstup pro napájení z pomocného zdroje nebo z měřené instalace pomocí adaptéru (volitelné příslušenství)
Integrovaný NiMH akumulátor pro překlenutí krátkých výpadků (doba provozu cca 30 min)
Zadní část přístroje se silnými integrovanými magnety pro uchycení na dveřích rozvaděče
Robustní konstrukce, ergonomický design
Elektrická bezpečnost CAT IV/600 V a CAT III/1 000 V
Vysoký stupeň krytí IP54
Mechanická odolnost na pád z 1m
Provozní teplota 0 až 50 °C
Rozměry: 25,6 cm × 12,5 cm × 3,7 cm (bez snímačů)
Hmotnost 0,95 kg
Záruka na hlavní přístroj: 24 měsíců

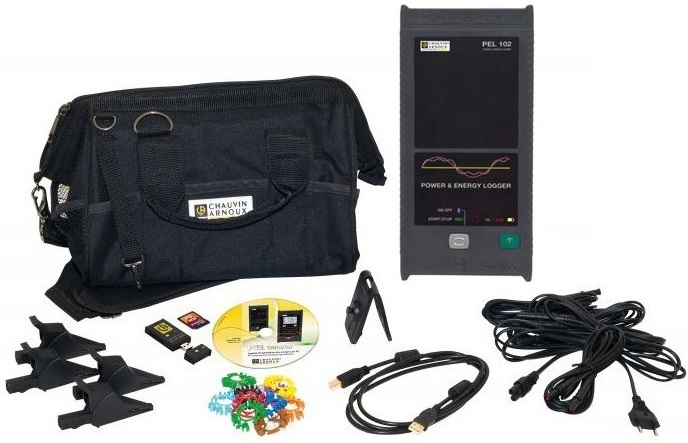

Rozsah dodávky:
Záznamník PEL102,
bez klešťových převodníků,
4 ks měřící vodiče Ø4 mm - délka 3 m,
4 ks krokosvorka Ø4 mm,
sada barevných kroužků,
SD karta 2 GB,
Adaptér USB/SD,
USB kabel,
Software PEL Transfer,
Kapsa
Návod k obsluze v českém jazyce
