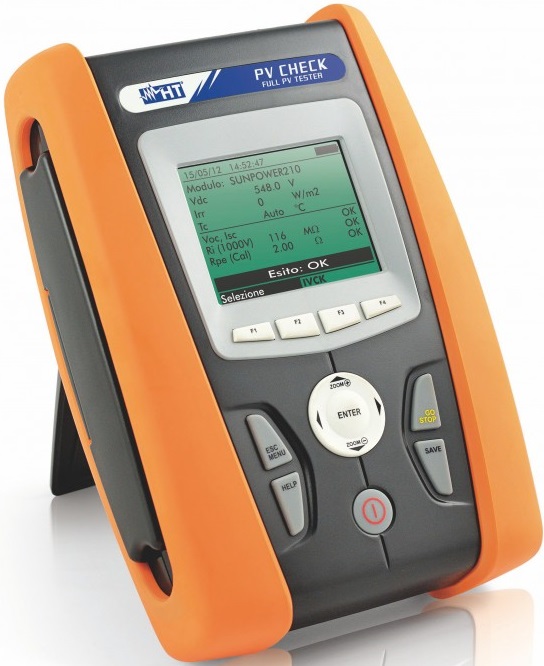

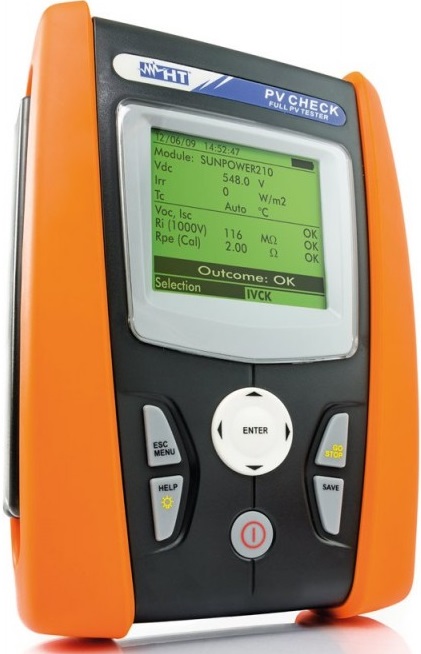

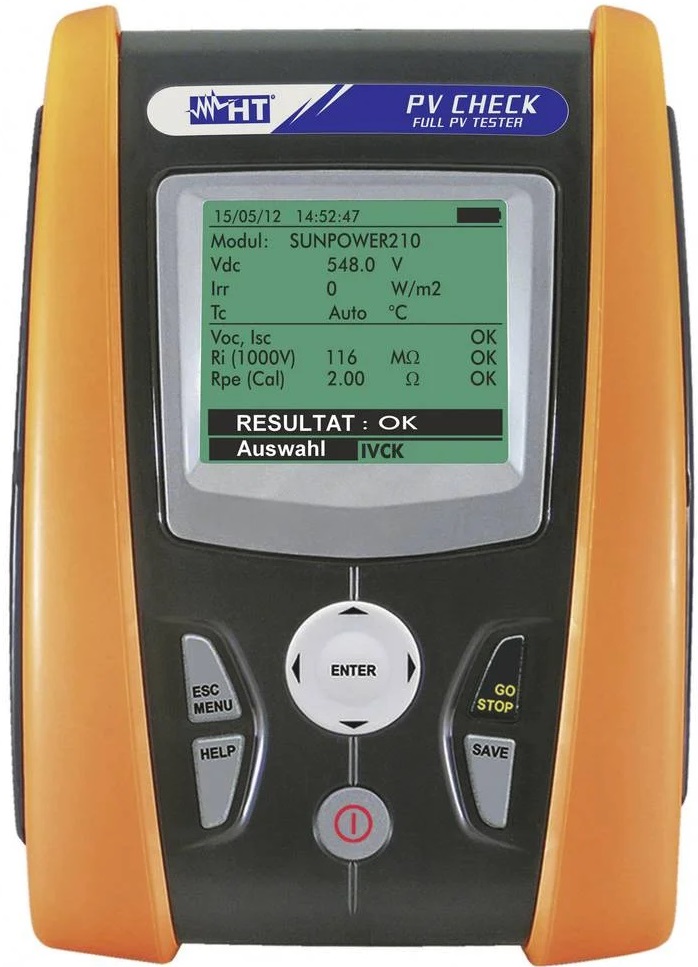

HT Instruments PVCHECKs tester solárních systémů

PVCHECKs tester solárních systémů dle normy EN62446

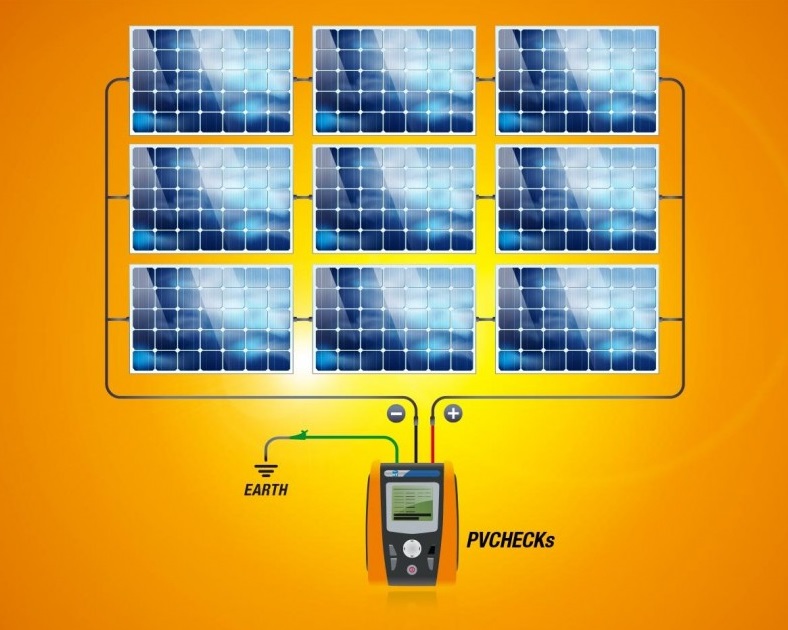

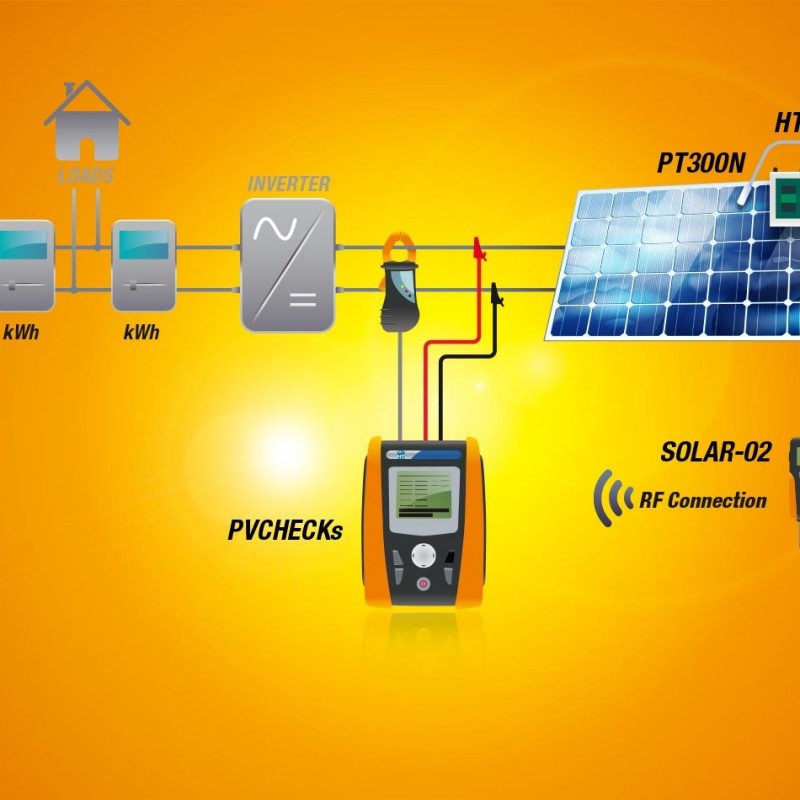

Multifunkční přístroj PVCHECK umožňuje rychlou a bezpečnou kontrolu FV systému (DC), stejně jako ovládacích prvků na pracovních modulů / řetězců v souladu s normou IEC / EN62446. PVCHECK ověřuje kontinuitu ochranných vodičů (a související připojení) dále měří izolační odpor aktivních vodičů v modulu, řetězci nebo fotovoltaické oblasti, v souladu s požadavky IEC / EN62446 bez nutnosti zkratování kladné a záporné svorky. PVCHECK umožňuje ověřit FV řetězce dle normy IEC / EN62446. Měření napětí naprázdno a zkratového proudu při provozních podmínkách a vykazování výsledků na STC. Poskytuje okamžitý výsledek jak pro absolutní měření tak pro srovnávací měření s dříve testovanými FV stringy. PVCHECK měří analýzu výkonnosti FV generátorů (DC) při provozních podmínkách (připojeno k měniči), dále poskytuje informace o energii vyrobené a účinnosti pole dle IEC / EN62446.

Funkce:
Bezpečnostní TEST instalací FV
Měření kontinuity 200mA
Měření izolačního stavu 250, 500, 1000Vdc
DC napětí
DC proud
DC Výkon
Sluneční záření [W / m2] s referenční buňkou
Environmentální a modul pro měření teploty pomocí sondy PT1000
SOLAR-02: vzdálená jednotka pro měření záření a teploty  (RF připojení).
Záznam parametrů FV (DC strana) s programovatelnými IP (5s - 60 min)
Využití kompenzačních poměrů PDC podle teploty prostředí a modulu
Vztahu k maximalizaci účinnosti DC
Test Ano / NE
Kontrola PV řetězce
Měření napětí naprázdno do 1000 V DC
Měření zkratového proudu  15A DC
Měření teploty, automatické nebo pomocí sondy PT1000
Měření slunečního záření [W / m2] s referenční buňkou
Mechanický sklonoměr pro detekci slunečního záření a úhlu dopadu
Srovnání  standardních podmínek (STC 1000 W / m2, 25 °C)
Výsledek zkoušky: Ano / NE
Databáze pro správu až 30 typů fotovoltaických modulů
Vnitřní paměť pro ukládání dat
Optický / USB port pro připojení k PC
Online nápověda na displeji

Rozsah dodávky:
KITGSC4 : Set 4 měřících vodičů
KITPCMC3 : Sada 2 Multi-Kontaktních vodičů pro MC3 konektory
KITPCMC4 : Sada 2 Multi-Kontaktních vodičů pro MC4 konektory
HT4004 : Standardní kleště DC až do 100A
TOPVIEW2006 : Windows software + optický / USB kabel C2006
BORSA2051 : Měkká přepravní taška
Návod k použití na CD-ROM
Stručná příručka uživatele
ISO9000 kalibrační list

Volitelné příslušenství:
SOLAR-02 : Vzdálená jednotka pro měření intenzity záření / teploty
HT304N : Referenční FV panel pro měření intenzity slunečního záření
PT300N : PT1000 sonda pro měření teploty FV panelů
M304 : mechanický sklonoměr pro detekci úhlu dopadu slunečního záření
SP-0400 : Sada popruhů na nošení přístroje na krku
NORMY
EMC Směrnice 2004/108 / ES
CE MARK
IEC / EN 61010-032
IEC / EN 61010-1
IEC / EN61557-1
IEC / EN61557-2
IEC / EN61557-4
IEC / EN62446
LVD Směrnice 2006/95 / CE
