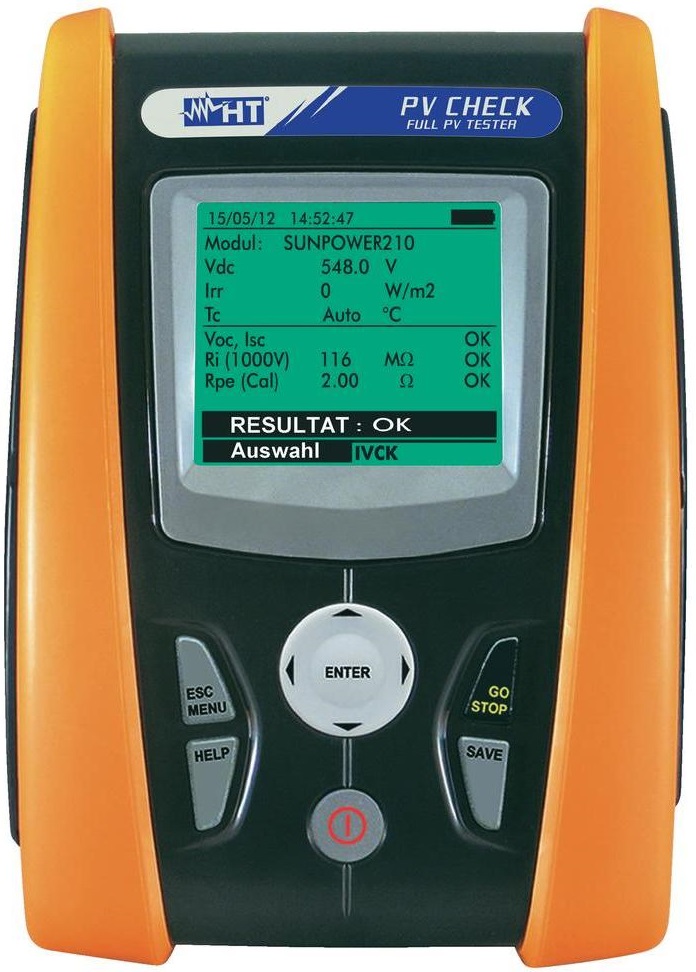

VDE0126-23 fotovoltaický tester HT Instruments

Bateriový fotovoltaický tester PV-CHECK umožňuje bezpečné, standardizované elektrické kontroly FV zařízení dle VDE 0126-23 (EN 62446) a kontroly funkce FV panelů nebo řetězců až do 1000 V AC/DC. Jednoduché ovládání (postup měření Auto Sequence) umožňuje bezpečné, spolehlivé a rychlé provedení všech požadovaných měřeníFotovoltaický tester dle VDE 0126-23 (EN 62446). Pro jednotlivé panely nebo řetězce až do 1000V/10A DC, zkratový proud, napětí naprázdno, měření izolace, měření malého odporu, rozsah dodávky: 1x čtyř-vodičový měřící kabel, 1x sada adaptérů pro připojení s typy MC3 a MC4, 6x baterie 1,5 V AA, USB kabel, včetně paměti pro 999 měření, vyhodnocovacího softwaru TOPVIEW na CD-ROM, brašny, kalibračního protokolu ISO9000

Upozornění: Software je pouze v EN nebo DE jazykové mutaci

Hmotnost 1,2 kg
DIN norma EN 62446
Kategorie měření CAT I 1000 V · CAT III 300 V
Kalibrováno dle    ISO

Vybavení
CAT I 1000 V
Měření izolačního odporu 250/500/1000 V DC
Zobrazení výsledků OK / Nicht OK
Vlastnosti

Měření izolačního odporu 250/500/1000 V DC
Přezkoušení průchodu / měření malého odporu Rpe
Měření napětí naprázdno Uoc do 1000 V DC
Měření zkratového proudu Isc do 10A DC
Automatické zobrazení polarity napětí
Zobrazení výsledků OK / Nicht OK
Test funkčnosti a měření výkonu DC do 100 A
DC účinnost (volitelná s referenčním článkem)
Měření teploty (volitelné s čidlem)
Měření záření (volitelné s referenčním článkem)
Paměť pro 999 měření
USB rozhraní
Rozměry (dxvxš) 235x5x165 mm

Rozsah dodávky:
PV CHECK vč. 1x měnič proudu HT4004 DC (10/100A DC)
1x sada se 4 měřicími kabely a 4 krokosvorkami
Konektorový adaptér MC3
Konektorový adaptér MC4
Baterie
Připojovací kabel USB
Paměť pro 200 měřených křivek
Vyhodnocovací software TOPVIEW na CD-ROM
Brašna B2051
Kalibrační protokol ISO9000
