Janitza UMG 509-PRO analyzátor kvality napětí 5226001

Janitza UMG 509-PRO analyzátor kvality napětí (5226001)

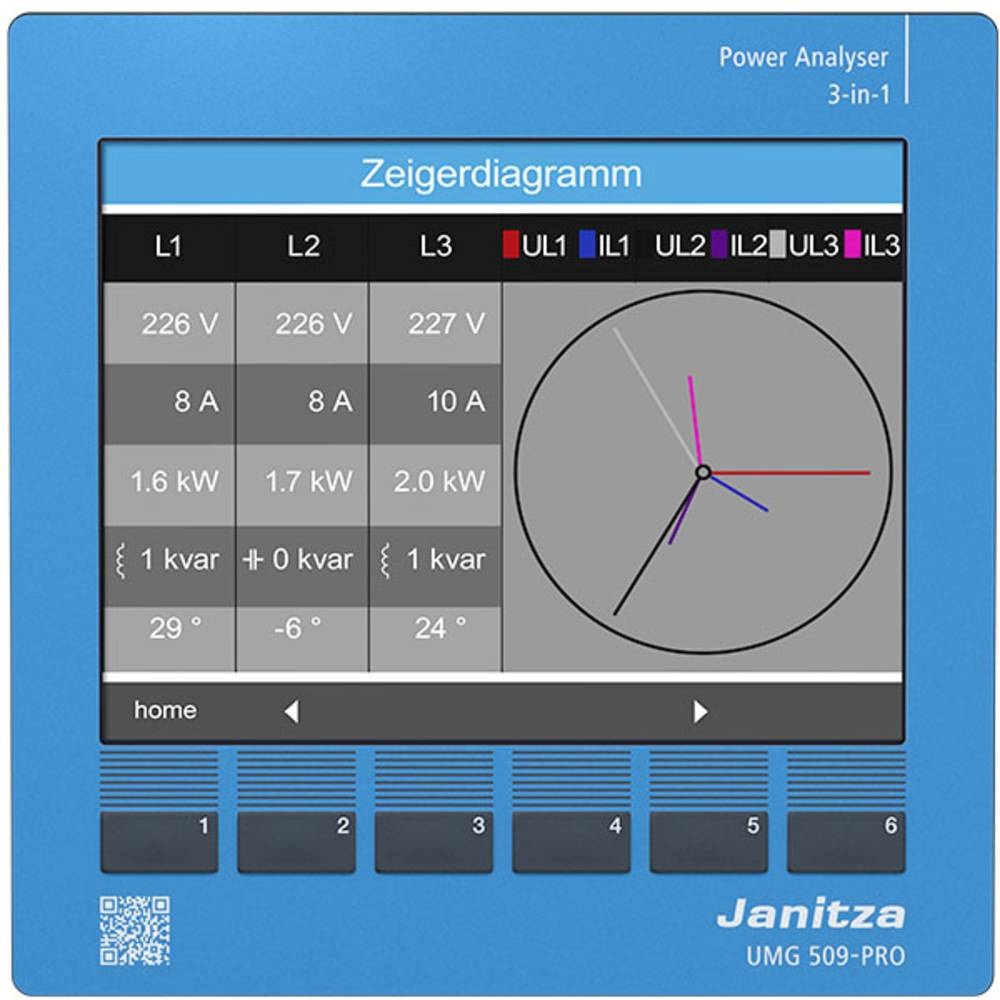

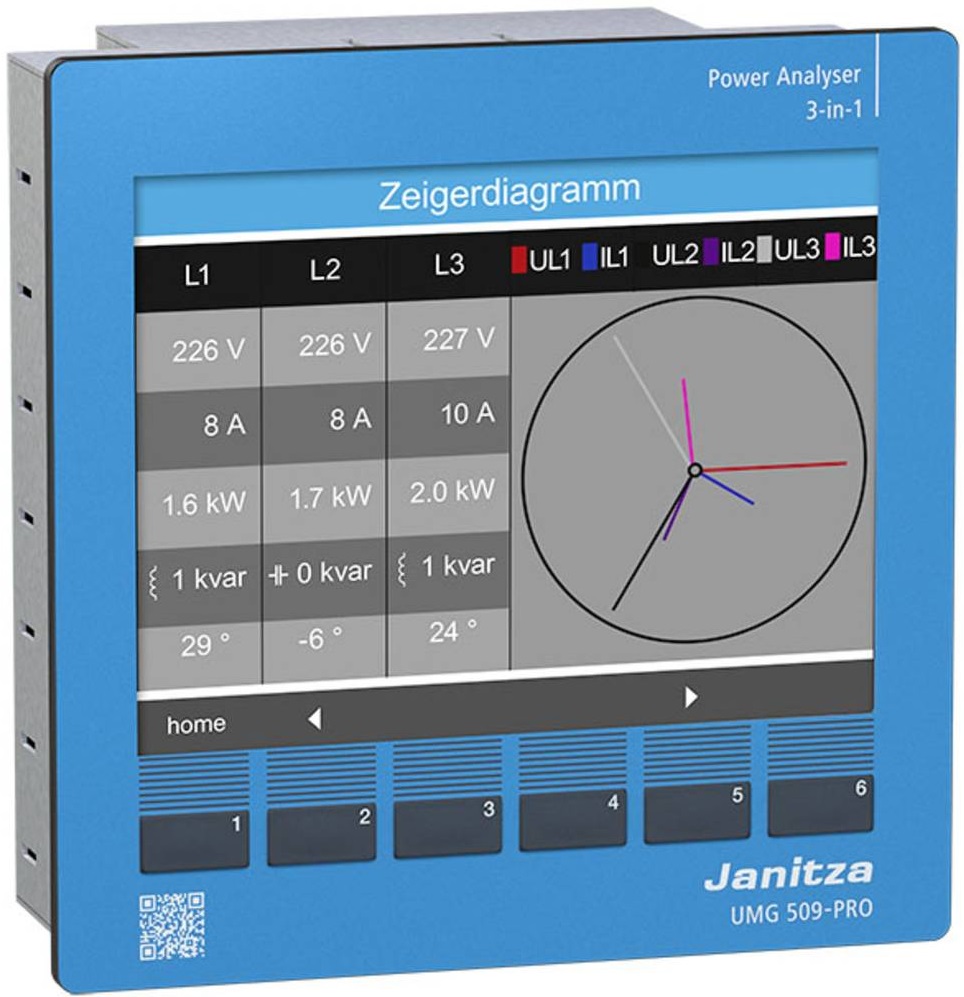

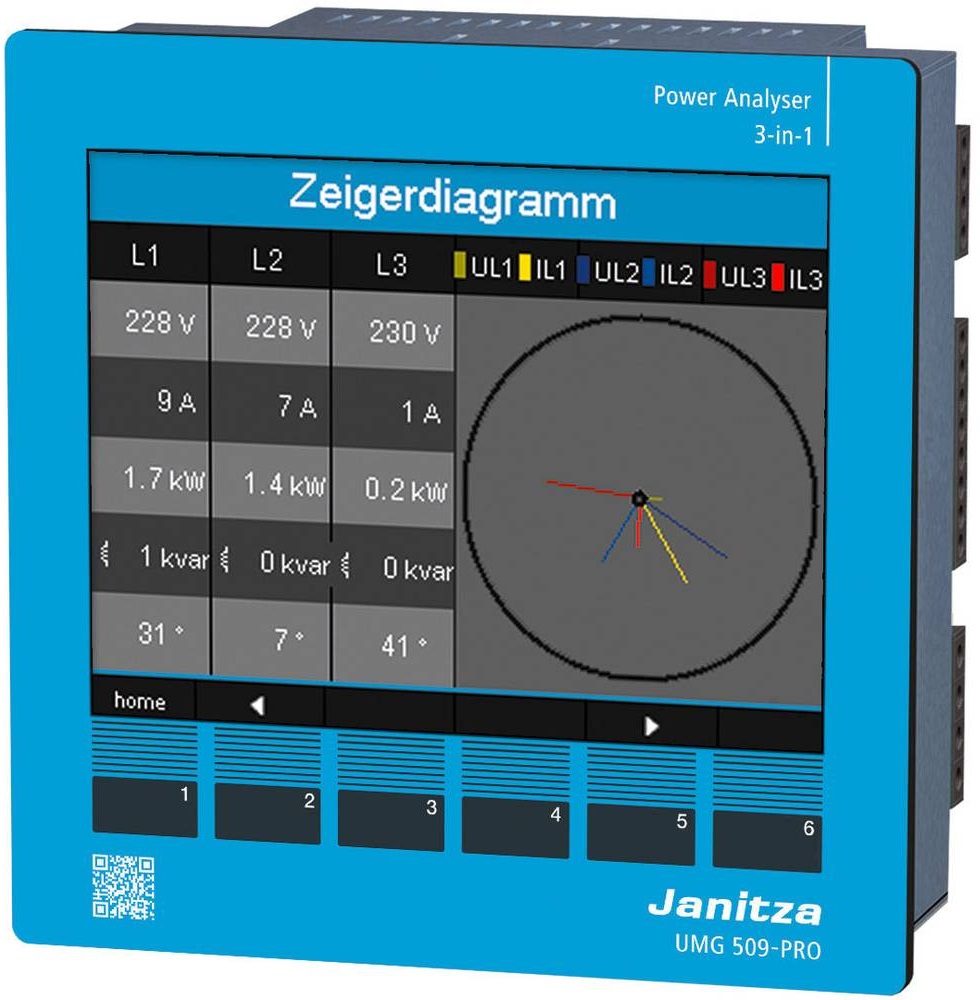

Janitza UMG 509-PRO je multifunkční analyzátor kvality elektrické energie třídy A, určený pro detailní měření a sledování všech klíčových parametrů napájecí sítě. Umožňuje detekovat a zaznamenávat harmonické, přepětí, poklesy napětí, nesymetrie, přechodové jevy a další síťové poruchy. Díky vestavěným rozhraním Ethernet, Profibus a RS485 jej lze snadno integrovat do podnikových energetických a řídicích systémů.

Klíčové vlastnosti
Analýza kvality napětí podle IEC 61000-4-30 (třída A)
Měření ve třífázových 3- a 4vodičových soustavách
Detekce harmonických až do 63. řádu
Integrované rozhraní Ethernet 10/100 Base-TX, Profibus DP V0 a RS485
256 MB interní paměť pro záznam dat
2 digitální vstupy a 2 digitální výstupy
Vstup pro teplotní čidlo a 2 vstupy pro RCM (měření rozdílových proudů)
Vestavěný webový server a aplikace pro sledování v reálném čase
Podpora protokolů Modbus TCP/RTU, Profibus a SNMP
Funkce alarmů, správa uživatelů a automatické reporty GridVis®
RCM dohled pro prevenci závad, přehřátí a požárů

Technické parametry
Napájecí napětí: 95–240 V AC (50–60 Hz) / 80–280 V DC
Měřicí kategorie: 600 V CAT III
Instalační kategorie: 300 V CAT III
Napěťový rozsah L–N: 10–600 V (40–70 Hz)
Napěťový rozsah L–L: 18–1000 V (40–70 Hz)
Měření pro 3fázové 4vodičové systémy do 417/720 V
Měření pro 3fázové 3vodičové systémy do 600 V
Proudové vstupy pro převodníky ../1 A nebo ../5 A
Měřicí rozsah: 0,001–7 A RMS
Digitální vstupy: 2
Digitální výstupy: 2
RCM vstupy: 2
Teplotní vstup: 1
Datová paměť: 256 MB Flash

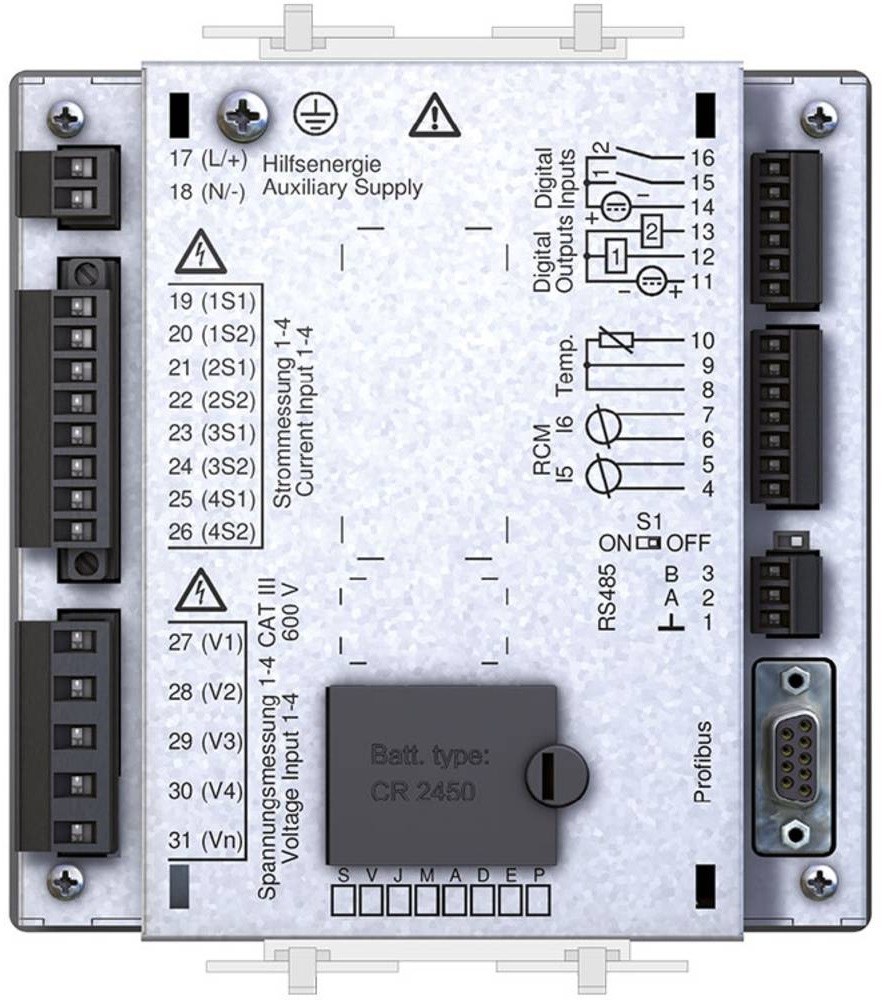

Rozhraní: Ethernet, RS485, Profibus DP V0
Ochrana čelní strany: IP40
Rozměry: 144 × 144 × 75 mm

Rozsah dodávky:
1× Analyzátor Janitza UMG 509-PRO (5226001)
1× Rychlý instalační návod se základními bezpečnostními pokyny
1× Software GridVis® Basic s aplikacemi pro monitorování a reporting
