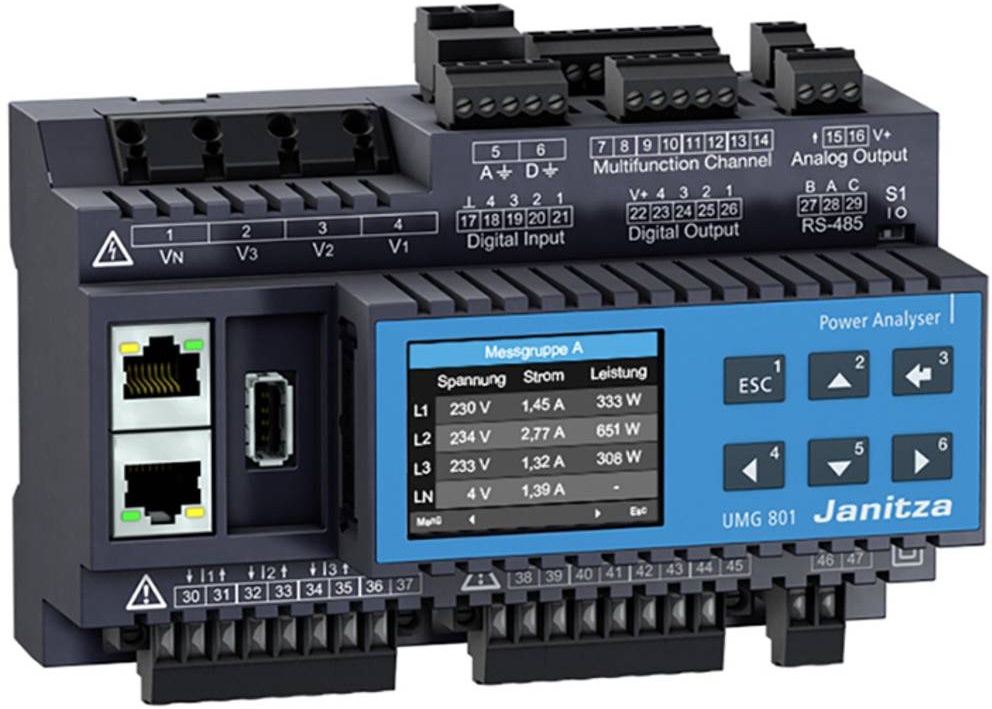

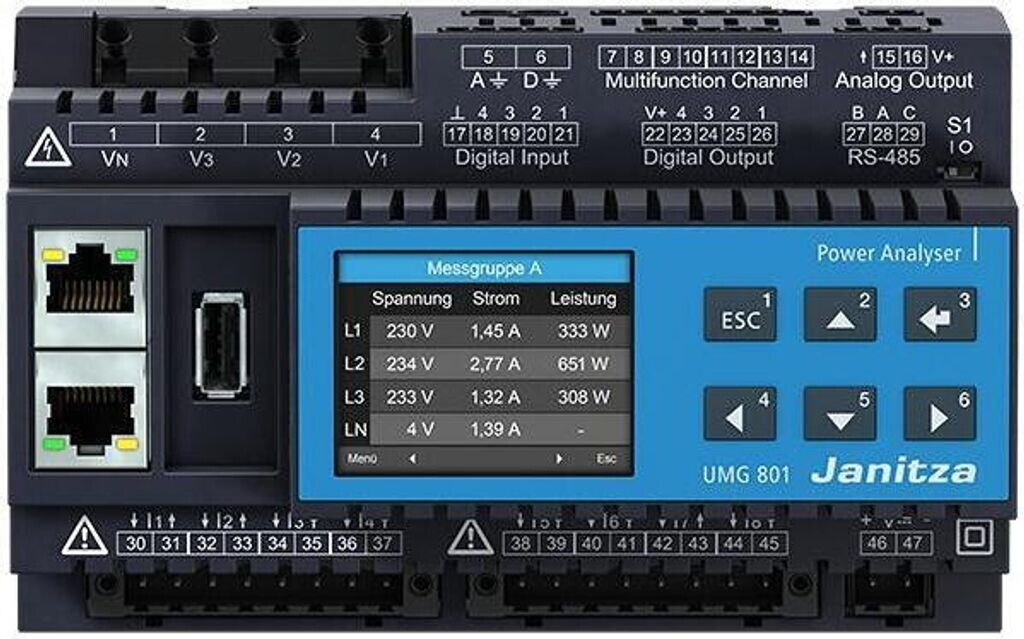

Janitza UMG 801-8TE modulární analyzátor energie 5231003

Janitza UMG 801-8TE modulární analyzátor energie 5231003

Janitza UMG 801-8TE je modulární měřicí přístroj pro komplexní energetický monitoring s rozhraním OPC UA. Umožňuje přesné měření elektrických parametrů v sítích TN, TT i IT a díky modulární konstrukci lze rozšířit o další měřicí vstupy. Vhodný pro průmyslové instalace, správu budov i automatizační systémy.

Klíčové vlastnosti
Modulární systém pro měření a analýzu energie
Rozhraní OPC UA pro integraci do řídicích systémů
Měření harmonických až do 127. řádu
Paměť pro měřená data o kapacitě 4 GB
8 proudových vstupů rozdělených do 2 čtyřkanálových bloků
4 multifunkční vstupy – volitelně jako diferenční, teplotní nebo proudové
2 ethernetové porty RJ45
4 digitální vstupy a 4 digitální výstupy
Analogový výstup pro rozšířenou komunikaci
Kompaktní provedení pro montáž na DIN lištu

Technické parametry
Rozměry (š × v × h): 145 × 90 × 76 mm
Napájení: 24–48 V DC
Měřicí systém: TN, TT, IT
Napěťové vstupy: 3
Měřicí kategorie napětí: 1000 V CAT III
Napětí: 3fázové 4vodičové systémy do 480 V / 830 V (±10 %)
3fázové 3vodičové systémy do 690 V (±10 %)
Proudové vstupy: 8 (nastavitelné pro 1 A / 5 A, rozsah 5 mA – 6 A)
Rozlišení: 0,1 mA
Měřicí kategorie proudu: 300 V CAT II
Frekvenční rozsah: 15–440 Hz
Analogový výstup: 1
Digitální vstupy: 4
Digitální výstupy: 4
Ethernetové porty: 2 × RJ45
Ochrana čelní strany: IP20

Rozsah dodávky:
1× Analyzátor Janitza UMG 801-8TE (5231003)
1× Instalační návod se bezpečnostními pokyny (33.03.376)
1× Základní sběrnicový konektor (předinstalovaný)
1× Koncový úhelník
