Janitza UMG 96-PA-MID+ modulárně rozšiřitelný analyzátor sítě, 5232004

Janitza UMG 96-PA-MID+ modulárně rozšiřitelný analyzátor sítě, 5232004

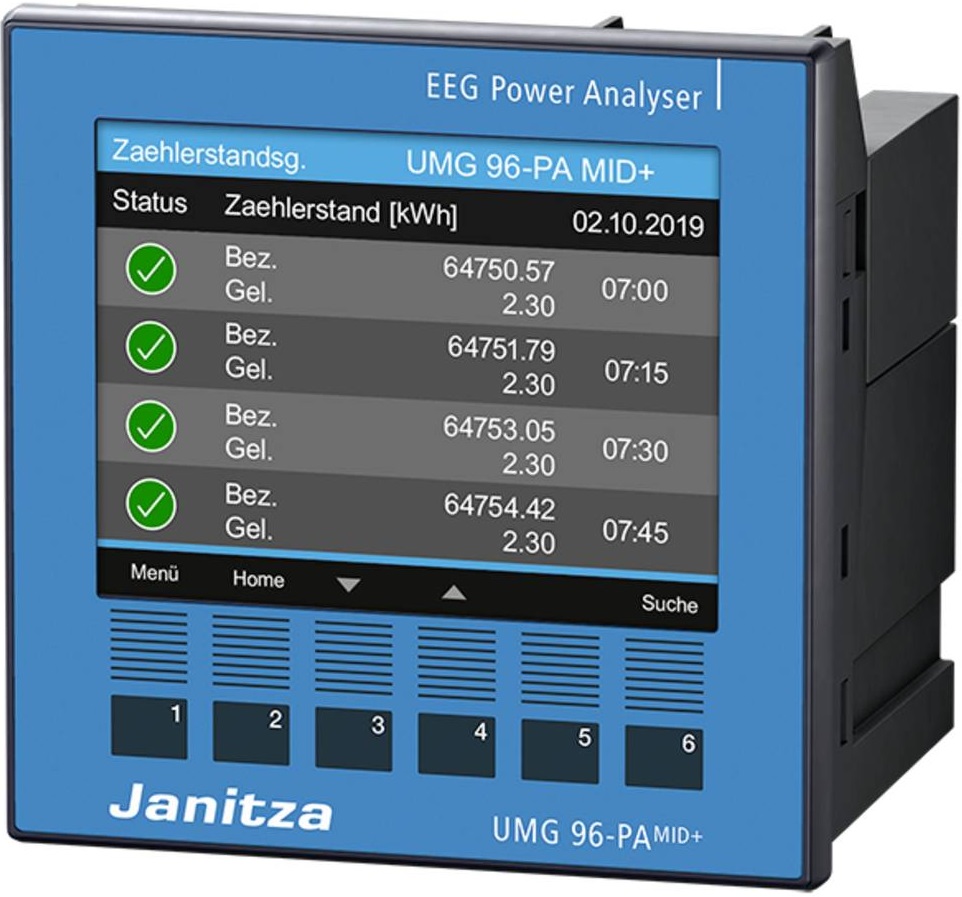

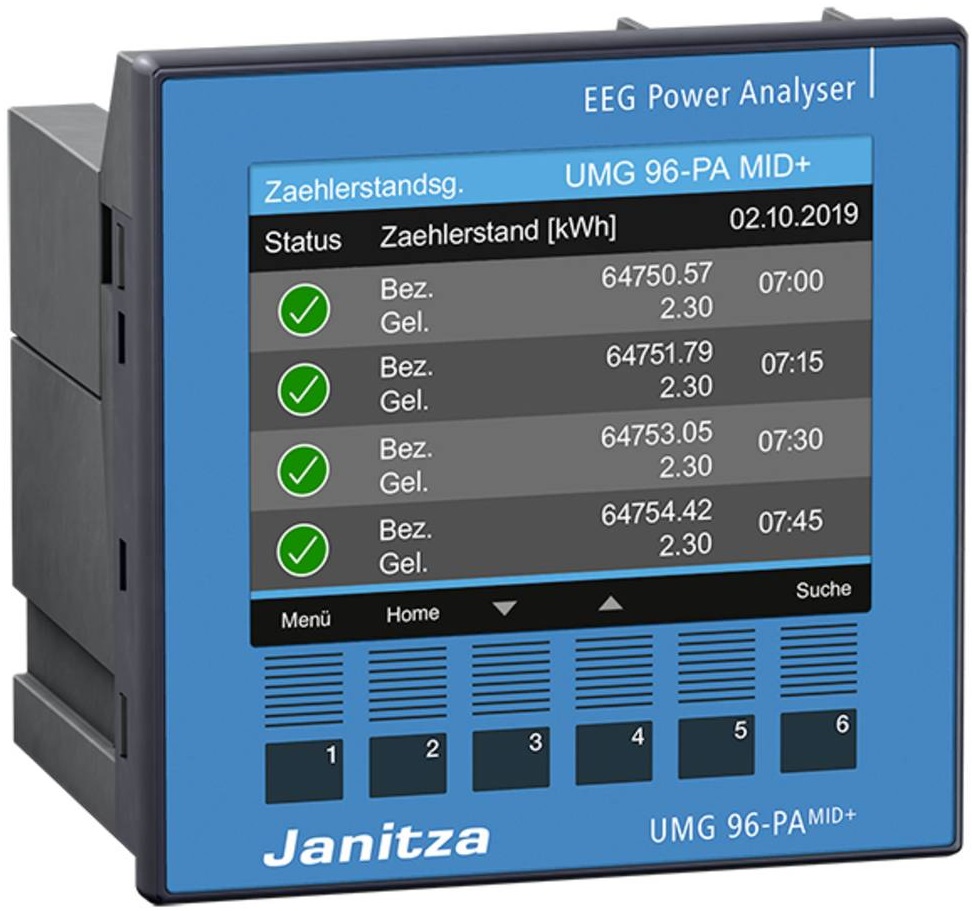

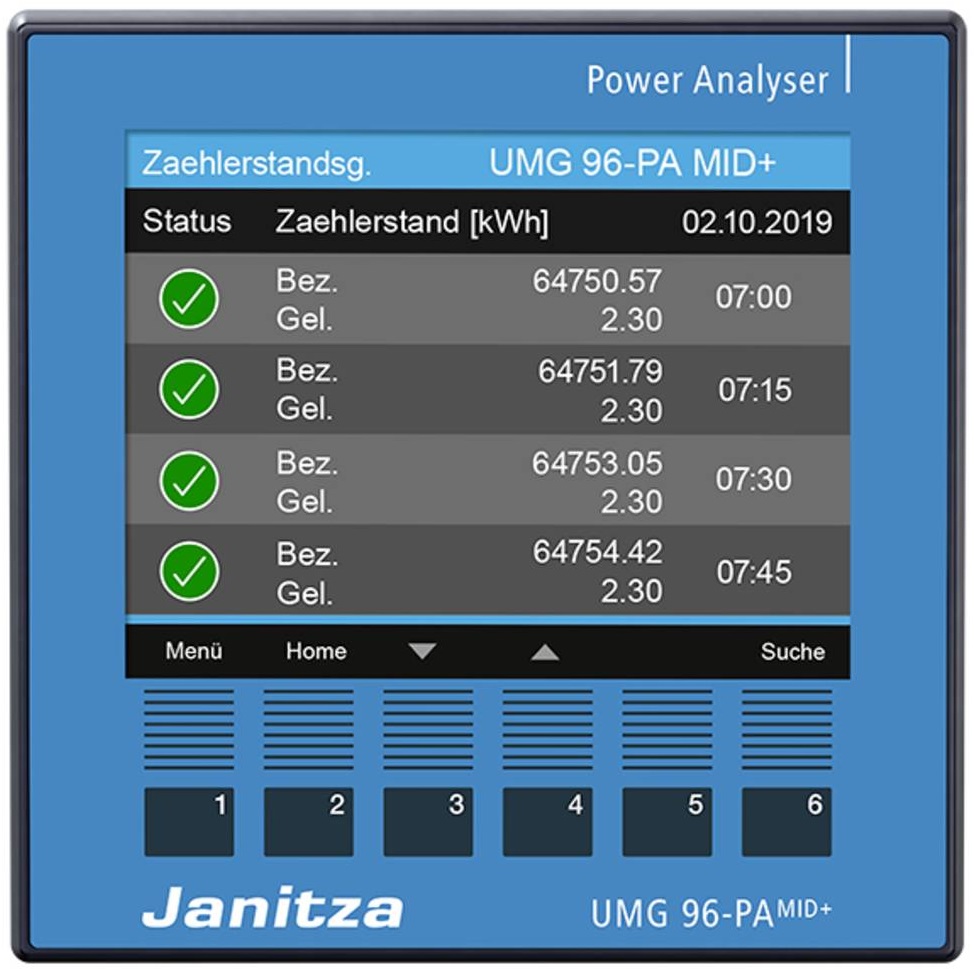

Analyzátor Janitza UMG 96-PA-MID+ představuje profesionální řešení pro měření, monitorování a vyhodnocování elektrických veličin v energetických a průmyslových systémech. Díky MID certifikaci podle směrnice 2014/32/EU je vhodný i pro fakturační účely, tedy pro přesné účtování spotřeby energie.

Zařízení umožňuje sledovat nejen spotřebu a výkon, ale také kvalitu napětí a rozdílové proudy (RCM). Umožňuje včasnou detekci závad, čímž pomáhá předcházet poškození zařízení a výpadkům výroby. Díky vestavěné paměti zůstávají data uchována i při výpadku komunikace.

Klíčové vlastnosti
MID certifikace dle směrnice 2014/32/EU – vhodné pro fakturační měření
Záznam 15min intervalů podle PTB-A 50.7
Vnitřní paměť pro uchování dat po dobu až 2 let
Zabudovaný logbook změn (např. převodní poměry)
Měření napětí až do 500 V bez napěťového převodníku
Detekce a analýza harmonických složek
Možnost rozšíření o Ethernet modul s připojením až 30 MID podružných měřičů (např. Janitza B23 312-10J)
Integrovaná ochrana proti neoprávněné manipulaci (plombování, hesla, zabezpečená komunikace)
Vysoká přesnost měření a zobrazení na přehledném grafickém displeji
Měření všech klíčových elektrických veličin: napětí, proud, výkon, účiník, frekvence, jalový a činný výkon
Komunikační rozhraní RS485 (Modbus RTU)
Možnost frontální montáže (96 × 96 mm)

Technické parametry
Napájecí napětí AC: 90–277 V / DC: 90–250 V
Maximální měřený proud: 6 A
Počet napěťových vstupů: 3
Počet proudových vstupů: 3
Počet digitálních vstupů: 3
Počet digitálních výstupů: 3
Počet analogových výstupů: 1
Měřicí kategorie: 300 V CAT III
Rozlišení displeje: grafický LCD
Rozhraní: RS485 (Modbus RTU)
Měření harmonických: do 40. řádu
Ochrana čelního panelu: IP40
Montáž: čelní (96 × 96 mm)
Hloubka: 87,2 mm
Kalibrace: MID ověřené měřidlo
Podporované sítě: TN, TT, IT
Provozní frekvence: 50/60 Hz

Shrnutí
Analyzátor Janitza UMG 96-PA-MID+ (5232004) kombinuje přesnost, bezpečnost a rozšiřitelnost v kompaktním provedení. Nabízí detailní monitoring elektrické energie, sledování kvality napětí a možnost využití pro fakturační účely dle MID. Ideální pro průmyslové rozvaděče, komerční budovy a energetický management dle ISO 50001.

Rozsah dodávky:
1× analyzátor Janitza UMG 96-PA-MID+
1× instalační a bezpečnostní příručka
1× sada pro čelní montáž
