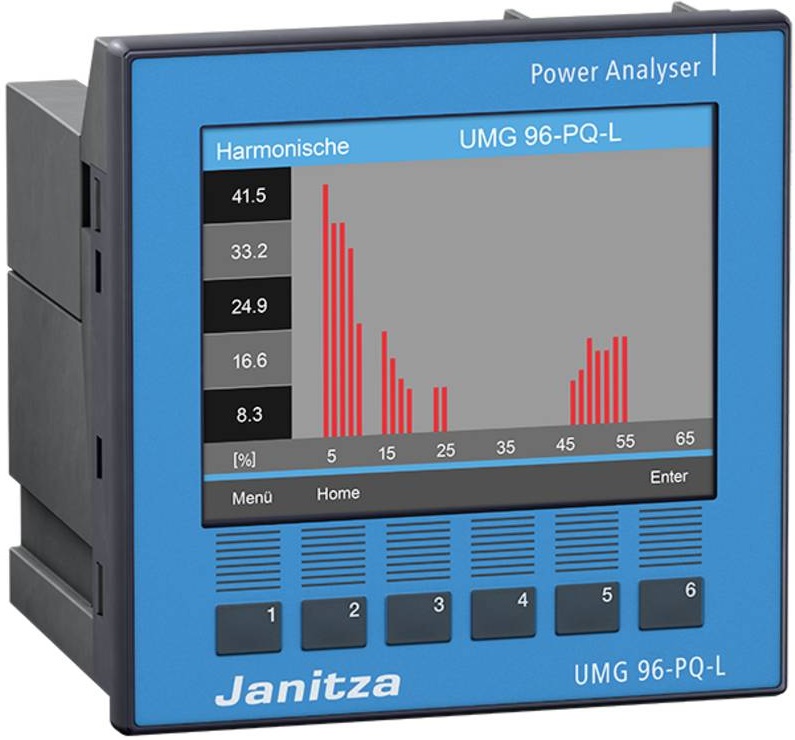

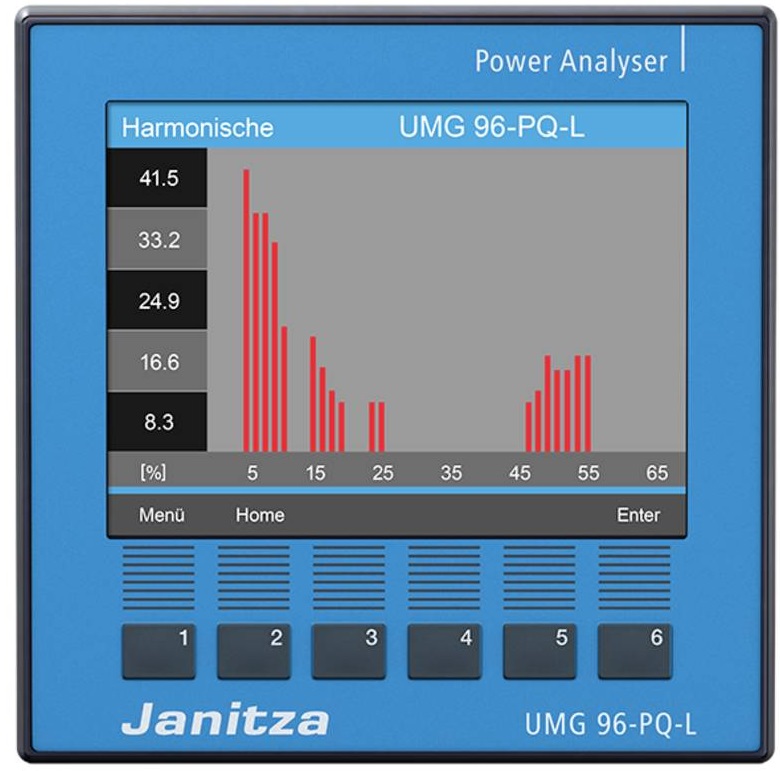

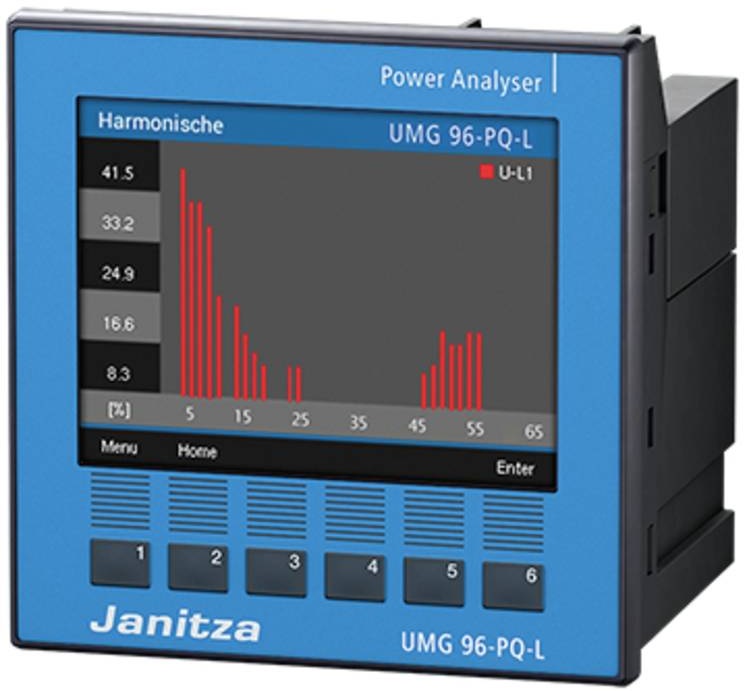

Janitza UMG 96-PQ-L analyzátor sítě, 277–90 V, TN/TT/IT sítě, 5236005

Janitza UMG 96-PQ-L analyzátor sítě, 277–90 V, TN/TT/IT sítě, 5236005

Multifunkční analyzátor Janitza UMG 96-PQ-L je určen pro měření, sledování a analýzu kvality napětí v průmyslových, komerčních i kritických instalacích. Umožňuje komplexní dohled nad elektrickou sítí v systémech TN, TT i IT, včetně měření harmonických až do 65. řádu. Díky vysoké přesnosti třídy 0,2S a rozsáhlým funkcím splňuje požadavky norem EN 50160 a IEEE 519.

Zařízení zajišťuje plnou transparentnost kvality napětí na všech úrovních, což pomáhá předcházet poruchám, optimalizovat spotřebu energie a zlepšovat spolehlivost provozu. Barevný grafický displej umožňuje pohodlné zobrazení i analýzu dat přímo na zařízení. Modulární konstrukce podporuje rozšiřující moduly a až 50 konfigurovatelných komparátorů pro uživatelsky definované hlídací funkce.

Klíčové vlastnosti
Multifunkční analyzátor kvality napětí, proudu a výkonu
Měření harmonických až do 65. řádu
Kompatibilní se sítěmi TN, TT i IT
Vysoká přesnost měření (třída 0,2S)
Velký vnitřní paměťový prostor pro dlouhodobé záznamy
Barevný grafický displej s přehlednou vizualizací hodnot
Možnost doplnění o rozšiřující moduly a funkci komparátorů
Verze Class S umožňuje měření flickeru a mezi-harmonických složek
Podpora komunikace přes RS485 (Modbus RTU)
Nastavitelný měřicí proud 1 A / 5 A
Digitální a analogové vstupy/výstupy pro řízení a signalizaci

Technické parametry
Napájecí napětí: 90–277 V AC (50/60 Hz)
Měření v sítích: TN, TT, IT
Měření harmonických: až do 65. řádu
Přesnost činné energie: třída 0,2S
Nominální proud: 1 A / 5 A (nastavitelný)
Měřicí rozsah proudu: 5 mA – 6 A
Rozlišení: 0,1 mA
Počet digitálních vstupů/výstupů: 3 + 3
Analogový výstup: 1
Komunikace: RS485 (Modbus RTU)
Displej: barevný grafický
Rozměry (š × v × h): 96 × 96 × 86 mm
Montáž: panelová (fronttafeleinbau)
Instalační kategorie: 300 V CAT III
Měřicí kategorie: 600 V CAT III / 300 V CAT II

Shrnutí
Model Janitza UMG 96-PQ-L (5236005) představuje moderní analyzátor napětí s vysokou přesností a rozšířenou funkcionalitou. Nabízí dlouhodobý monitoring kvality elektrické energie, detekci harmonických a flickeru a je ideální pro systémy energetického managementu i preventivní údržbu elektroinstalací.

Rozsah dodávky:
1× analyzátor Janitza UMG 96-PQ-L (5236005)
1× montážní sada
1× instalační příručka se základními bezpečnostními pokyny
