Janitza UMG 96RM-PN multifunkční analyzátor energie s PROFINET, 90–277 V, RS485, Ethernet, 5222090

Janitza UMG 96RM-PN multifunkční analyzátor energie s PROFINET, 90–277 V, RS485, Ethernet, 5222090

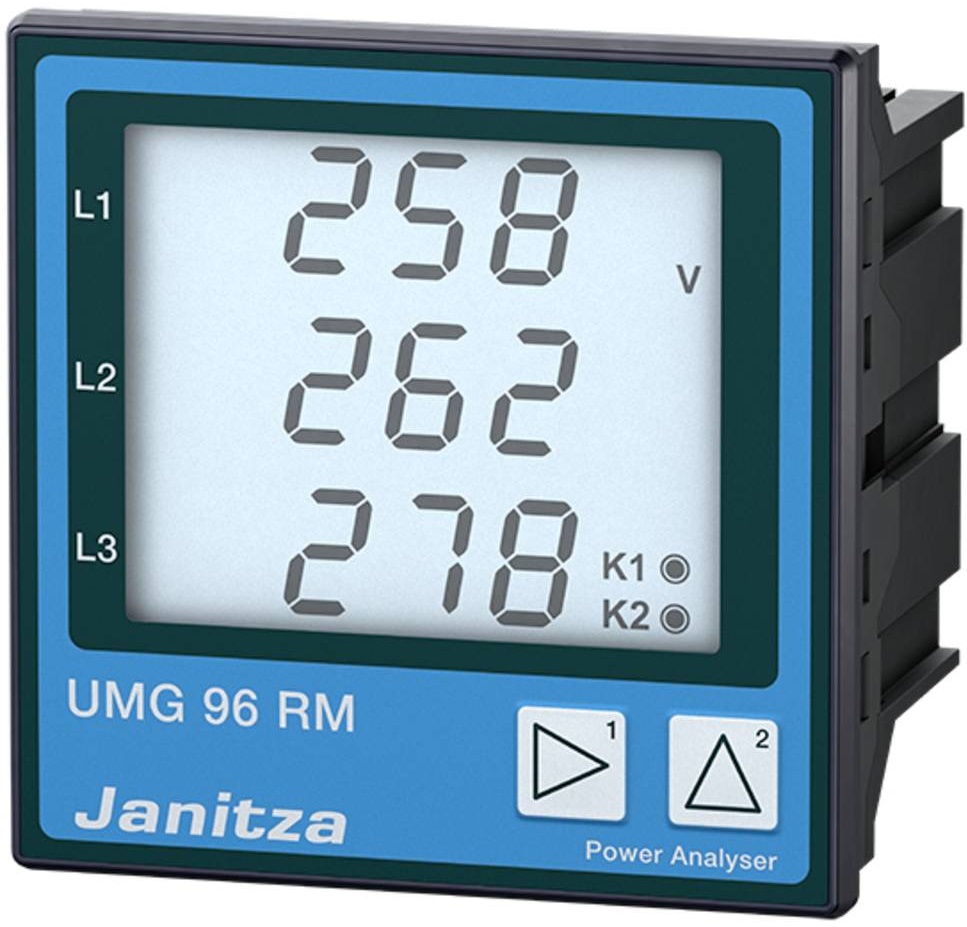

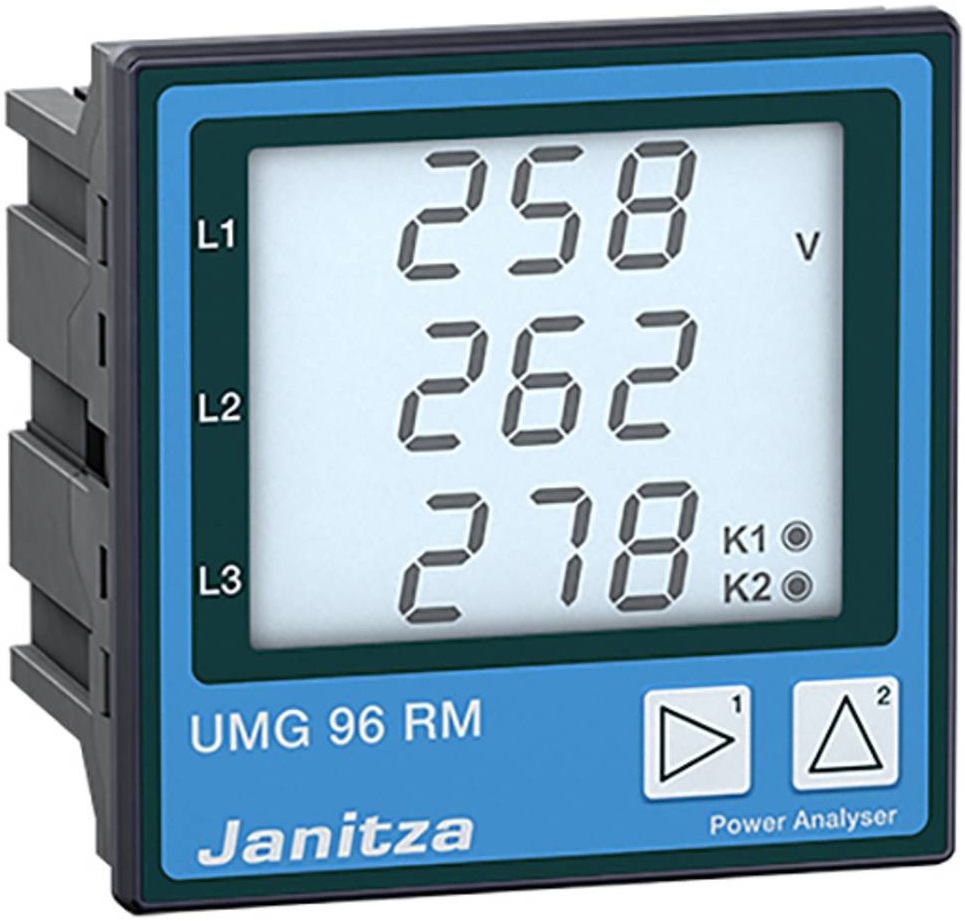

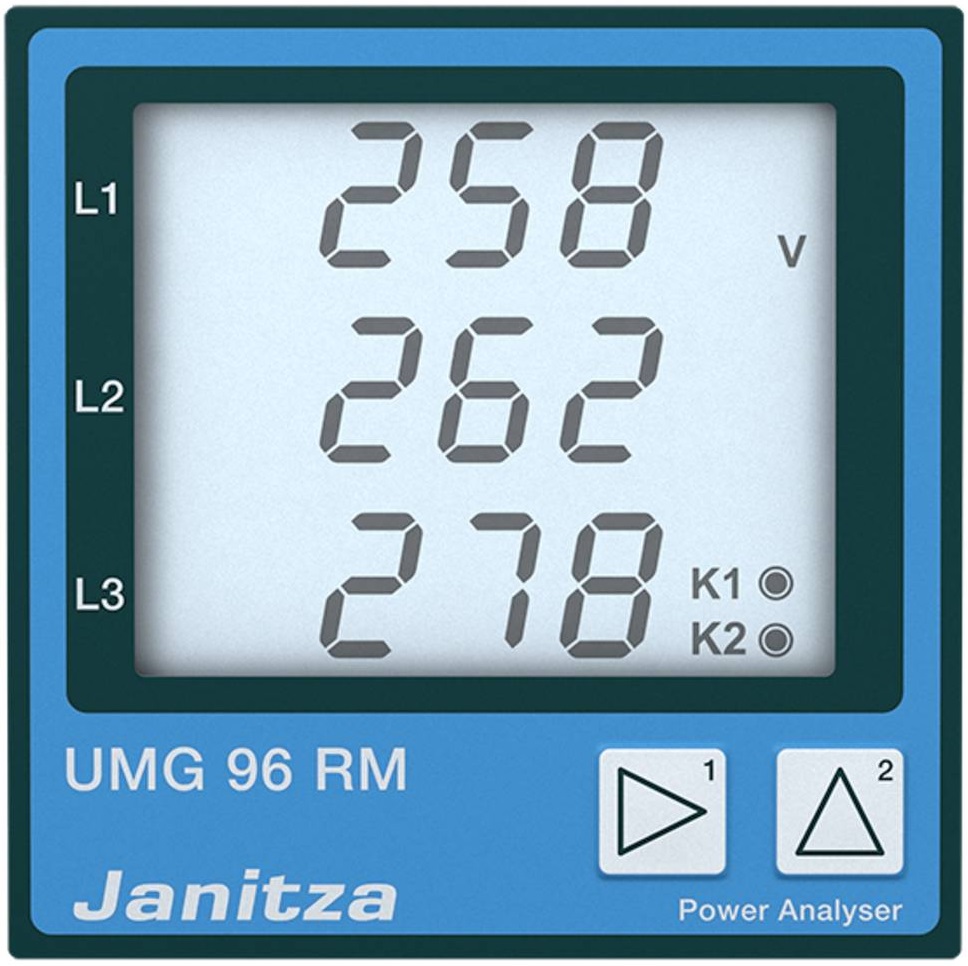

Multifunkční analyzátor Janitza UMG 96RM-PN je určen pro měření, sledování a řízení elektrických veličin v průmyslových rozvodech, automatizačních systémech a energetických sítích. Umožňuje detailní analýzu kvality napětí, včetně měření harmonických až do 40. řádu. Díky rozhraní PROFINET, RS485 a integrovanému Ethernet switchi lze zařízení snadno začlenit do průmyslových komunikačních systémů i sítí SCADA, PLC a BMS.

Analyzátor je vybaven webovým rozhraním, které umožňuje zobrazení aktuálních hodnot výkonu, napětí i proudu v reálném čase prostřednictvím běžného webového prohlížeče. Dále disponuje funkcí RCM (Residual Current Monitoring) pro detekci rozdílových proudů, čímž přispívá k ochraně zařízení, prevenci požárů a zajištění vysoké dostupnosti systému.

Klíčové vlastnosti
Multifunkční analyzátor elektrické energie s podporou PROFINET
Měření kvality napětí včetně harmonických až do 40. řádu
RCM funkce pro sledování rozdílových proudů (typ A/B)
Integrovaný webserver – online zobrazení dat v reálném čase
Kompatibilita s GridVis® pro vizualizaci, reporting a ISO 50001 energetický management

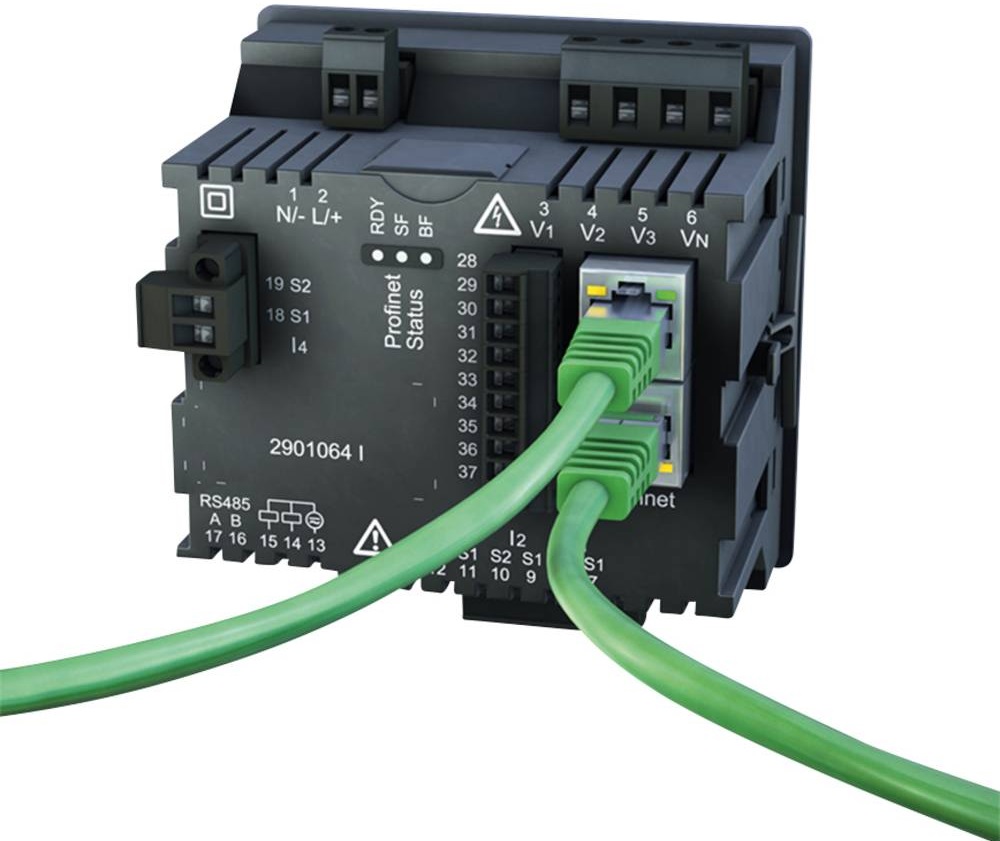

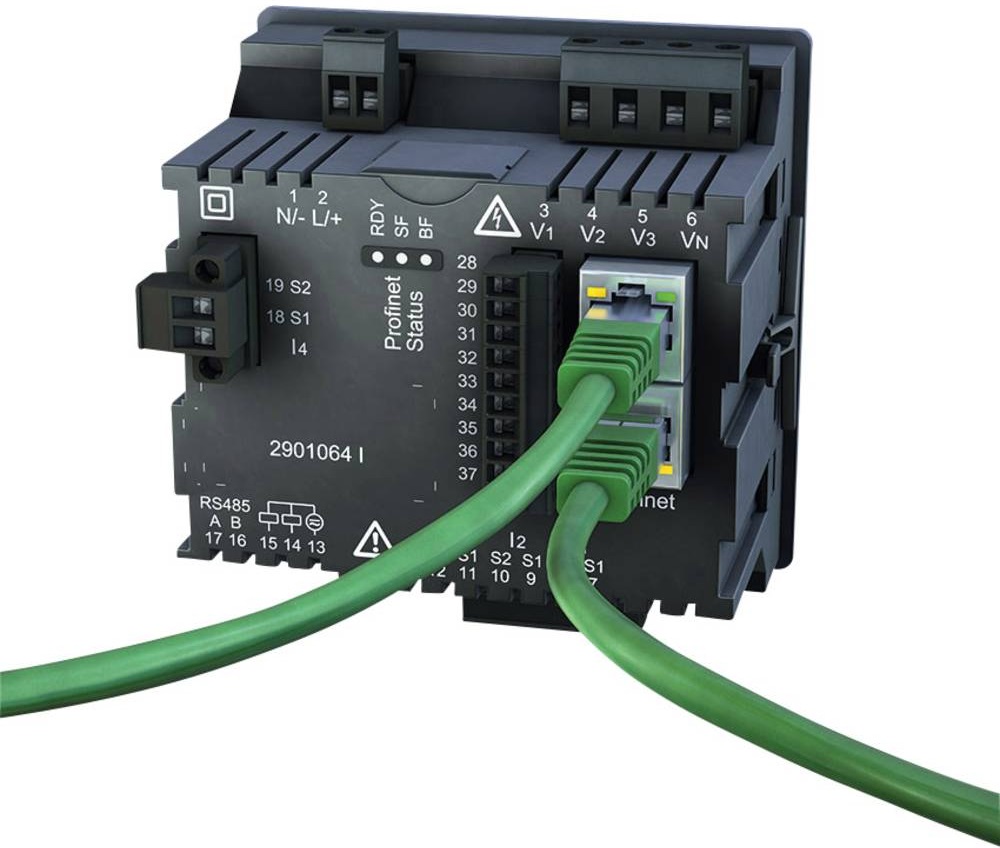

Integrovaný 2portový PROFINET switch pro připojení v linie-topologii
2 analogové vstupy – konfigurovatelné jako teplotní nebo diferenciální
2 digitální výstupy a 3 konfigurovatelné digitální vstupy/výstupy
Podpora protokolů Modbus RTU, Modbus TCP, HTTP
Vhodný pro TN, TT i IT sítě

Technické parametry
Napájecí napětí: 90–277 V AC (50/60 Hz) / 90–250 V DC
Měřicí kategorie: 300 V CAT III
Vstupy napětí: L–N 20–300 V, L–L 34–520 V (45–65 Hz)
Vstupy proudu: 3+1 kanál, 0–5 A, spouštěcí proud 5 mA
Měření: 3f 4v systémy (277/480 V), 3f 3v systémy (480 V), 1f systémy (220–440 V)
Harmonické: až do 40. řádu
Digitální výstupy: 2
Digitální vstupy/výstupy: 3 (konfigurovatelné)
Analogové vstupy: 2 (teplota, RCM nebo analogový signál)

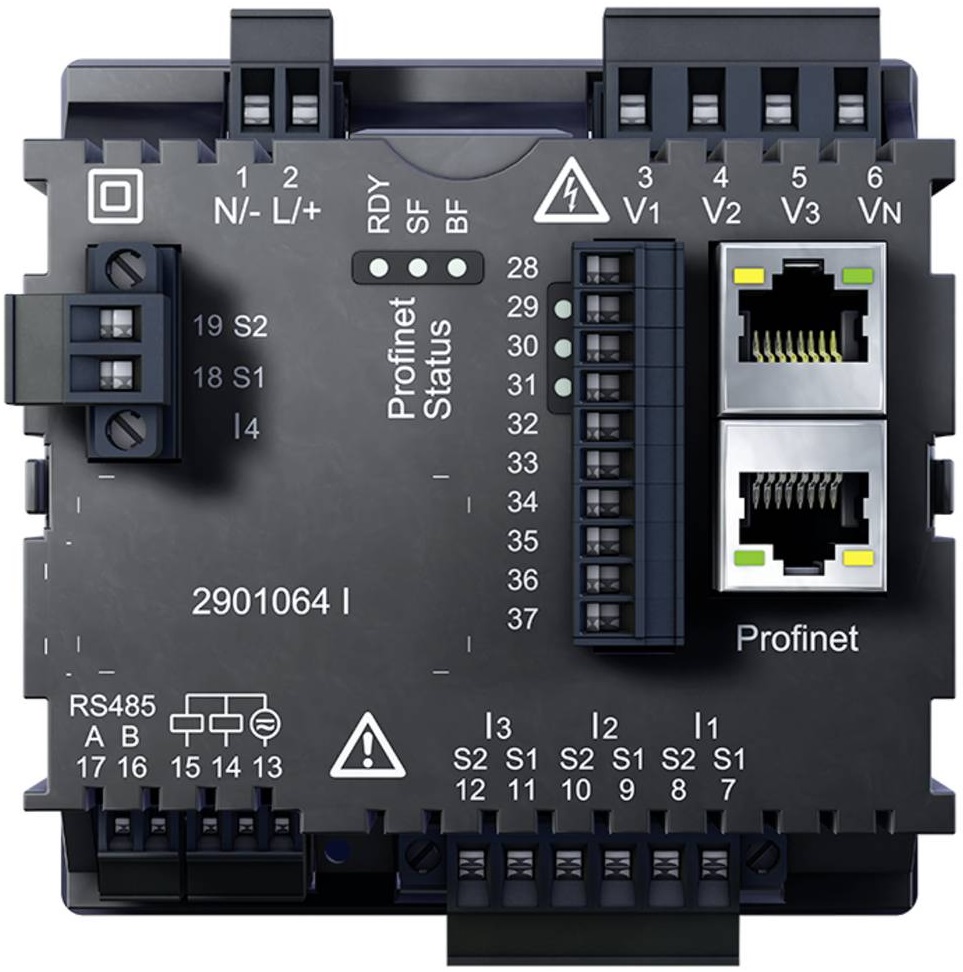

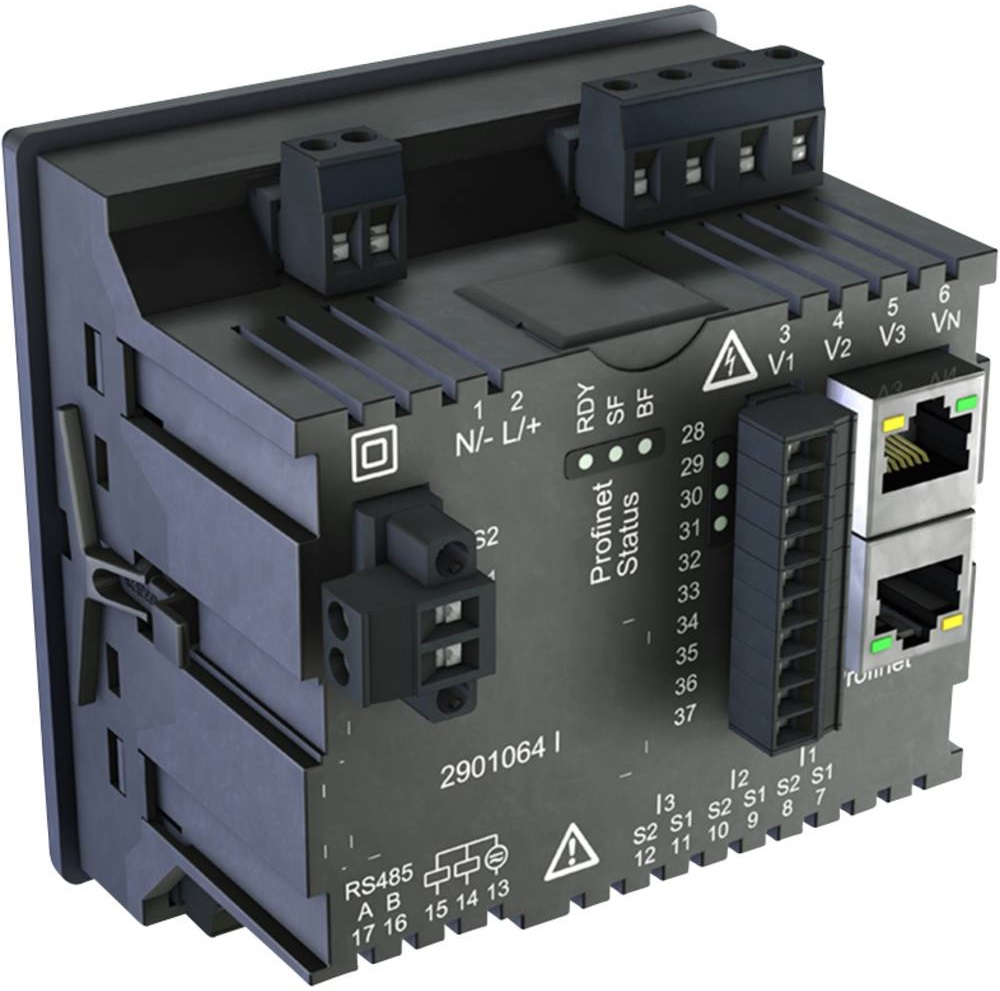

Rozhraní: RS485, 2× Ethernet PROFINET (integrovaný switch)
Webserver: ano
Podpora GridVis®: ano
Provozní teplota: –10 až +55 °C
Krytí: IP40 (čelní panel), IP20 (celkem)
Montáž: panelová, 96 × 96 mm

Shrnutí
Analyzátor Janitza UMG 96RM-PN (5222090) je univerzální nástroj pro měření a správu elektrické energie v moderních průmyslových systémech. Nabízí kombinaci funkcí pro sledování kvality napětí, měření výkonu a diferenciálních proudů, přičemž podporuje komunikační standardy PROFINET a Modbus. Je ideální pro integraci do energetických, automatizačních a monitorovacích systémů podle standardu ISO 50001.

Rozsah dodávky:
1× analyzátor Janitza UMG 96RM-PN
1× montážní příslušenství
1× instalační návod a bezpečnostní pokyny
