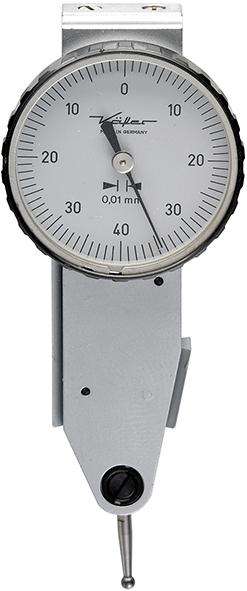

Käfer K 34 páčkový úchylkomer pr. 32 mm

Kryt k ochraně proti poškození rybinovitých kolejnic, pochromovaných a odolných proti nárazu
Integrace snímací hřídele do precizního kulového ložiska
Měřicí mechanismus uložený na krystalech rubínu
Automatické přepínání směru měření
Kryt se třemi vyfrézovanými rybinovými kolejnicemi k upevnění upínací stopky o průměru 8 mm h6
Měřicí nástavec M1,6 o průměru 2 mm, osazený kuličkou z tvrdokovu, s otočným vnějším kroužkem
Dodáváno s klíčkem v plastovém boxu

Použití:
Ke kontrole obvodu hřídelí a pouzder
Centrování průchozích otvorů
Vyrovnání ploch
Pro kontrolu paralelity

Provedení:
Tvar A – měřicí nástavec pravoúhlý, výklopný ke stupnici o 240°
Tvar B – měřicí nástavec souběžně výklopný ke stupnici o 240°
Tvar C – měřicí nástavec zpětně výklopný ke stupnici o 240°

Technické parametry:
Rozsah měření 0,5 mm
Odčítání (nonius) 0,01 mm
Očíslování stupnice 0 - 25 - 0
Průměr krytu 32 mm
Délka snímače 35,7 mm
Tvar B – měřicí nástavec souběžně výklopný ke stupnici o 240°
