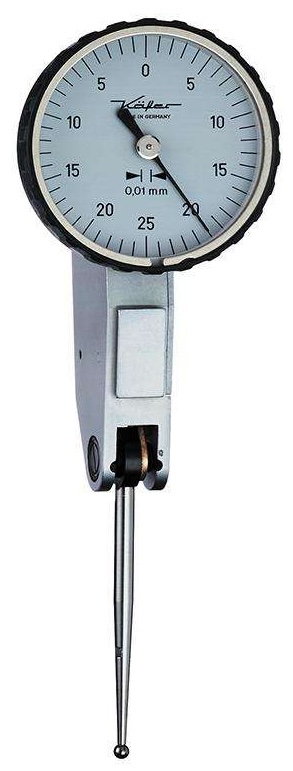

Käfer K 40/2 páčkový úchylkoměr pr. 40 mm

Kryt chrání rybinovité kolejnice, pochromované a odolné proti nárazu
Snímací hřídel je integrována v precizním kulovém ložisku
Měřící mechanismus je uložený na krystalech rubínu
Automaticky přepíná směr měření
Kryt obsahuje tři vyfrézované rybinové kolejnice pro upevnění upínací stopky s průměrem 8 mm h6
Měřící nástavec M1,6 má průměr 2 mm, je osazen kuličkou z tvrdokovu a opatřen otočným vnějším kroužkem
Dodáváno s klíčkem v plastovém boxu

Použití:
Kontrola obvodu hřídelí a pouzder
Centrování průchozích otvorů
Vyrovnání ploch
Kontrola paralelity

Provedení:
Tvar A – měřící nástavec pravoúhlý, výklopný k stupnici o 240°
Tvar B – měřící nástavec souběžně výklopný k stupnici o 240°
Tvar C – měřící nástavec zpětně výklopný k stupnici o 240°

Technické parametry:
Rozsah měření 2,0 mm
Odčítání (nonius) 0,02 m
Očíslování stupnice 0 - 100 - 0
Průměr krytu 40 mm
Délka snímače 35,7 mm
Tvar A – měřící nástavec pravoúhlý, výklopný k stupnici o 240°
