Megger EVCA 210 adaptér pro měření nabíjecích stanic pro elektromobily

Megger EVCA 210 adaptér pro měření nabíjecích stanic pro elektromobily, EVCA210

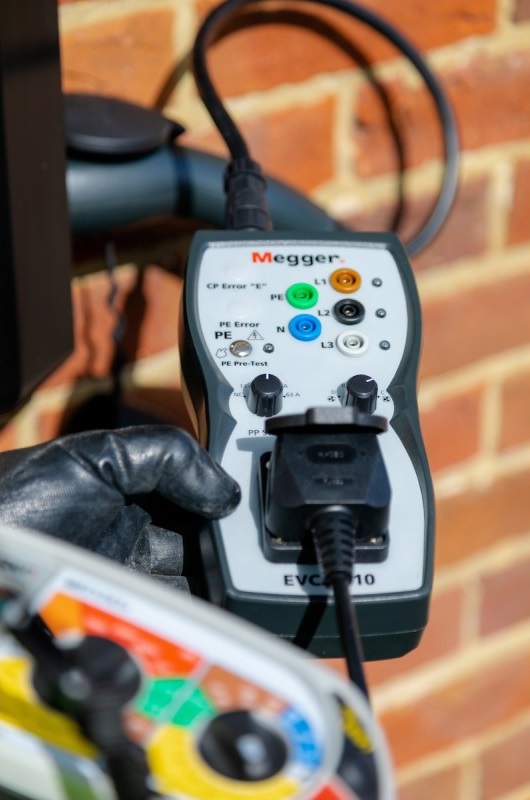

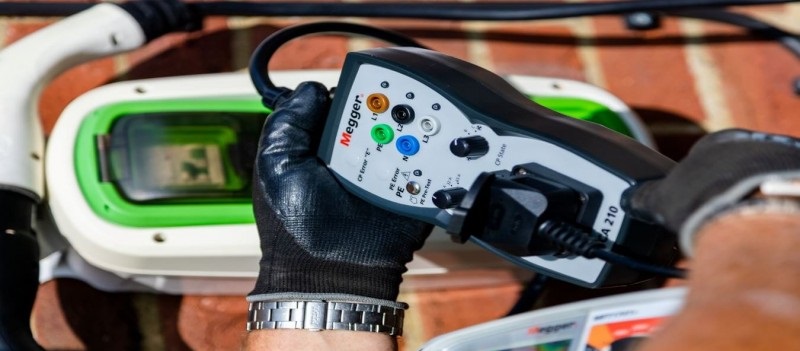

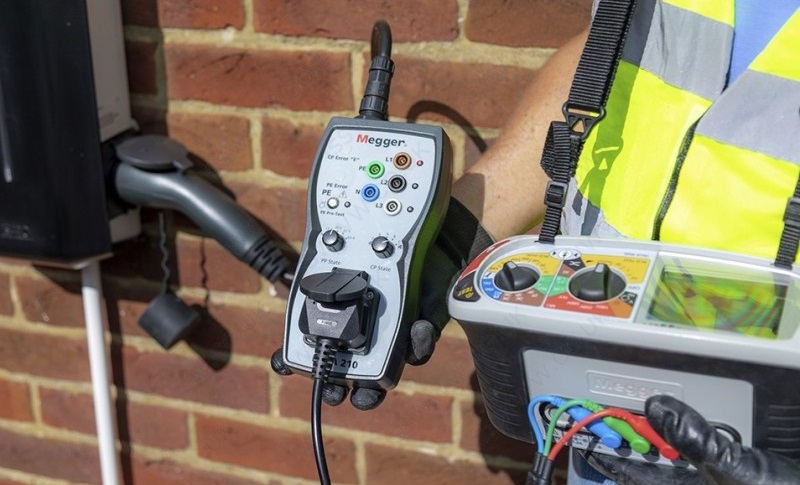

Adaptér Megger EVCA 210 umožňuje snadné a bezpečné testování funkčnosti a ochranných prvků AC nabíjecích stanic pro elektromobily v režimu 3. Kompatibilní s jednoúčelovými i multifunkčními měřicími přístroji. Umožňuje simulaci různých provozních stavů a chybových podmínek dle norem IEC/EN 61851-1 a IEC/HD 60364-7-722.

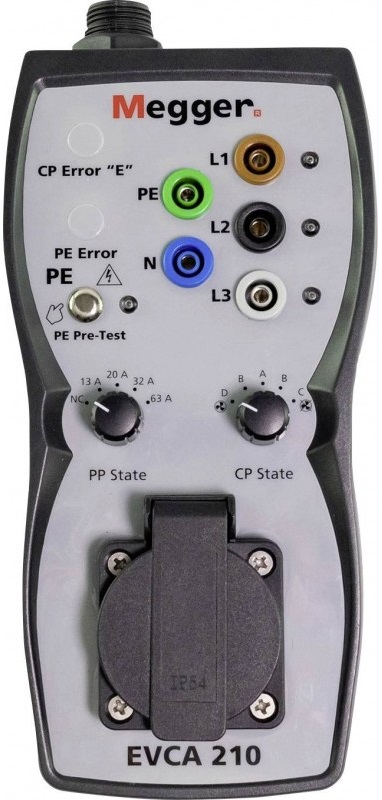

Klíčové vlastnosti:
Simulace stavů CP A–D a proudových úrovní PP 13–63 A
Testovací funkce CP Error a PE Error
Možnost připojení měřicích přístrojů přes síťovou zásuvku nebo svorky L1, L2, L3, N, PE
Samostatné svorky pro monitoring signálu CP pomocí osciloskopu
Tlačítko pro předběžný test PE vodiče
Vysoká úroveň bezpečnosti: CAT II 300 V, krytí IP54
Kompaktní a přehledné provedení pro pohodlnou obsluhu
Vyrobeno v souladu s normami IEC/EN 61010 a LVD 2014/35/EU

Technické parametry:
Vstupní napětí: až 250 V (1f), až 430 V (3f)
Frekvence: 50/60 Hz
Stavy CP: A, B, C, D + simulace chyby E
Stavy PP: Nepřipojeno, 13 A, 20 A, 32 A, 63 A
Kategorie měření: CAT II 300 V
Svorky L1–L3, N, PE: max. 250/430 V, max. 10 A
Síťová zásuvka: max. 250 V, max. 10 A
Signál CP na svorkách: ±12 V, CAT 0
Krytí: IP54
Rozměry: 225 × 145 × 62 mm
Hmotnost: cca 780 g
Pracovní teplota: 0 až +40 °C
Skladovací teplota: –10 až +50 °C
Relativní vlhkost: 10–85 % (bez kondenzace)
Nadmořská výška: do 2000 m

Rozsah dodávky:
1x Megger EVCA210
1x Nabíjecí konektor typu 2
1x Měkké přepravní pouzdro
1x Návod k obsluze
