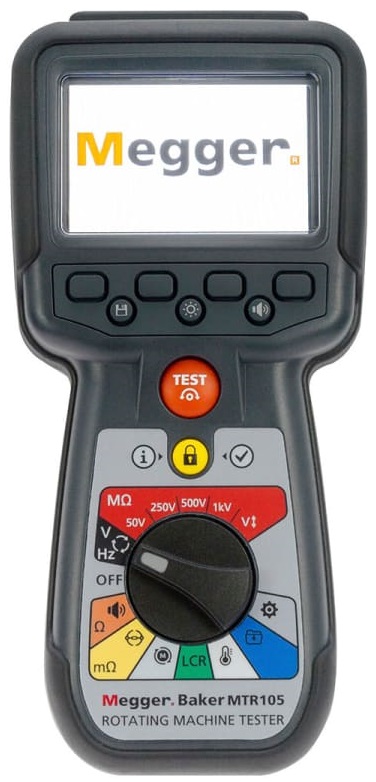

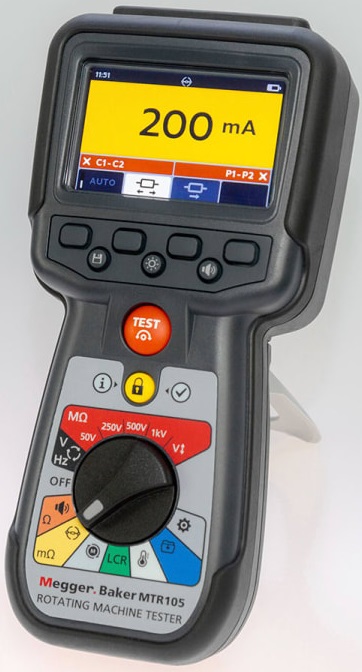

Analyzátor pohonu Megger MTR105

MTR105 je speciální tester pro statické testování motorů a generátorů, který využívá osvědčenou technologii pro měření izolačního odporu, doplněnou o tradiční vlastnosti a spolehlivost testerů Megger.
Tester MTR105 rozšiřuje ověřenou Megger funkcionalitu měření izolačního odporu o měření nízkých odporů čtyřvodičovou Kelvinovou metodou, jakož i o měření indukčnosti a kapacity, čímž se z něj stává univerzální tester točivých strojů v ručním, robustním pouzdru, jaký dosud nebyl.

Kromě toho obsahuje MTR105 také funkce měření teploty a teplotní kompenzace (pro IR měření), určení směru otáčení motoru a sledu fází.

Tyto nové schopnosti testování dělají z modelu MTR105 praktický, všestranný, ruční tester motorů a generátorů pro tvrdé provozní podmínky.

Přístroj je chráněn přídavným gumovým krytem, který poskytuje zvýšenou ochranu před mechanickým poškozením a vlivy okolí, a dosahuje tak krytí IP54.

Funkce
Guard svorka pro kompenzaci povrchových svodových proudů při měření izolačního odporu.
Odpojitelné testovací vodiče s vyměnitelnými svorkami a sondami pro různé aplikace.
Uldadá výsledky testů až pro 256 motorů, které lze stáhnout na USB klíč.
Otočný volič a plně grafický displej zajišťují snadnou obsluhu.
Stupeň krytí IP54 zajišťuje ochranu proti vniknutí vlhkosti a prachu včetně krytů baterií a pojistek.
Odolný kryt: Pryžový kryt kombinuje vnější ochranu a odolnost proti nárazům s vynikající ergonomií. Je natažen na samotné pouzdro z pevného upraveného materiálu ABS, který zajišťuje maximální robustnost celého přístroje.
Nabíjecí baterie s možností nabíjení ze síťové nabíječky.

Použití
Produkční testy pro nově vyrobené motory a generátory.
Testování opravených a provinutých motorů a generátorů.

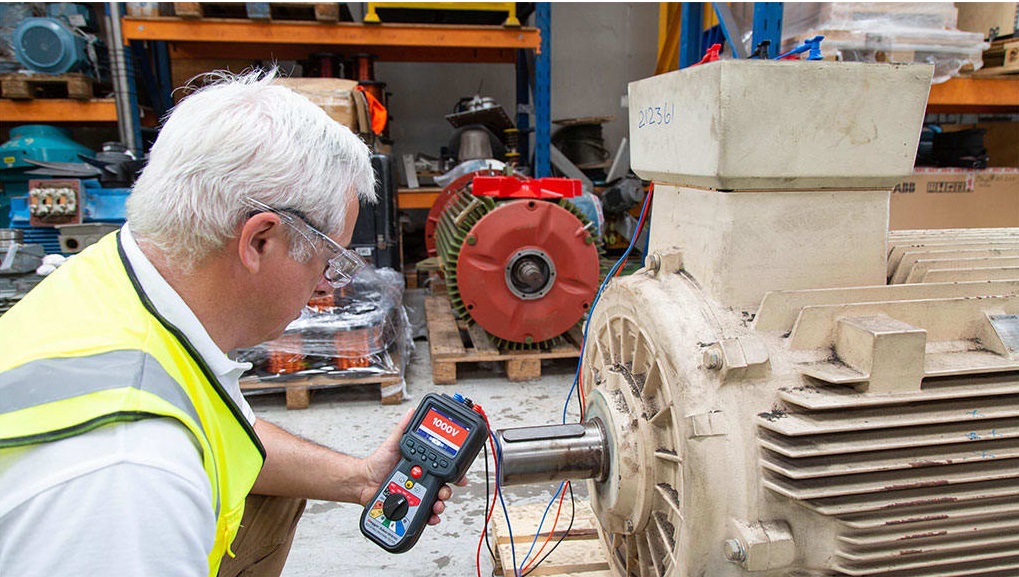

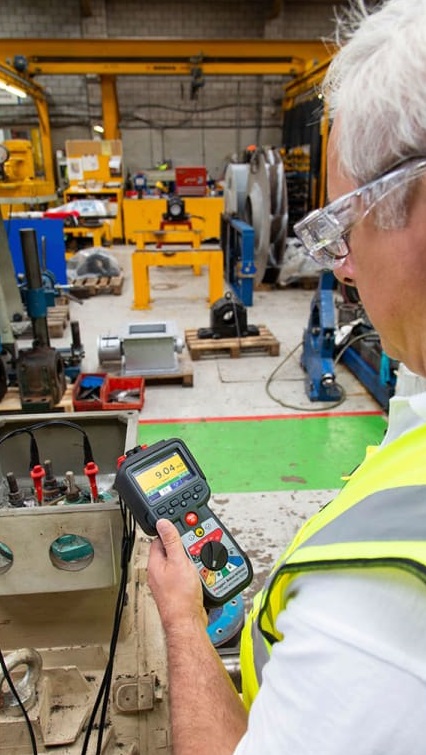

Monitorování a údržba servisovaných motorů (mimo provoz) v terénu.

Typická odvětví použití
Síťová odvětví: Výroba elektrické energie, voda, ropa/plyn.
Průmysl: Výrobní linka/týmy údržby v závodech, terénní technici pro vytápění a vzduchotechniku a pod.
OEM: výrobci elektromotorů a generátorů.
Servis: Opravny motorů.
Doprava: železnice, elektromobily, lodní doprava atp.

Bezpečnost
Tester MTR105 je navržen tak, aby byl výjimečně bezpečný pro používání. Obvody s rychlou detekcí snižují pravděpodobnost poškození přístroje v případě náhodného připojení k živým obvodům nebo mezi fázemi.
Splňuje mezinárodní požadavky norem IEC61010 a IEC61557.
Detekce živého obvodu a zablokování testování při všech měřeních s upozorněním uživatele (kromě měření směru otáčení).
Uživatelsky volitelné prahové externí napětí pro zablokování testu: 25V, 30V, 50V, 75V.
Detekce a blokování funkcí i v případě vypálení ochranné pojistky.
Vhodné pro použití v aplikacích kategorie CAT III a napájecích napětích do 600 V.

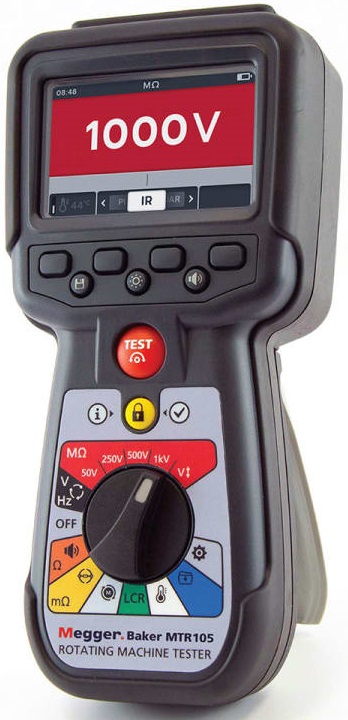

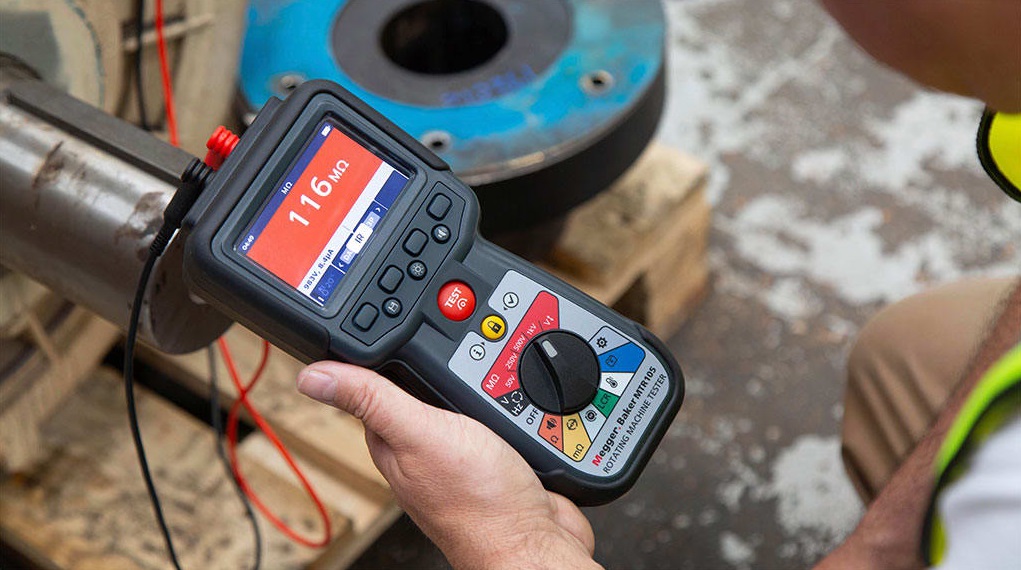

Měření izolačního odporu
Rozsah 100 ohm až 200 Gohm.
Podpora testů PI, DAR, časovaného testu a kompenzace teploty.
Stabilizované napětí izolačního testu s přesností na -0 % +2 % ±2 V přináší přesnější zkušební napětí bez rizika poškození obvodů nebo komponentů přepětím. Výstupní napětí se udržuje mezi 0 a 2 % v celém testovacím rozsahu.
Vyžaduje-li se nestandardní zkušební napětí, varabilní rozsah umožňuje nastavit přesné zkušební napětí s hodnotou od 10 V do 999 V, které využívá stejnou stabilizaci výstupu.
Speciální tlačítko zvukové signalizace ON, VISUAL nebo OFF.
Nastavitrná zvuková signalizace pro minimální limit odporu (0,5 Mohm až 1000 Mohm).
Zvuková signalizace při pozitivním výsledku testu

Voltmetr
Měření AC 10 mV až do 1000 V; DC 0 až 1000 V; TRMS (15 Hz až 400 Hz).
Třífázové napájení a směr otáčení.
Měření spojitosti (odporu)
Jeden automatický rozsah odporu od 0,01 ohm do 1,0 Mohm.
Automatická volba testovacího proudu používá upřednostňovaný
testovací proud pro testovanou zátěž (200 mA až 4ohm).
Možnost obousměrných testů automaticky obrátí polaritu bez nutnosti propojování vodičů.
Kompenzace odporu připojovacích kabelů až do hodnoty 10 ohm.
Speciální spínač zvukové signalizace ON, VISUAL nebo OFF.
Nastavitrná zvuková signalizace pro limit maximálního odporu (1 ohm až 200 ohm ve 12 krocích).
Zvuková signalizace zazní při spinění podmínek testu.
Test nízkého odporu čtyřvodičovou kelvinovou metodou
Automatický rozsah odporu od 1 Mohm do 10 ohm.
Volitelný automatický nebo manuální test.
Dvousměrný nebo stejnosměrný test.
Obousnnerný test automaticky obrátí polaritu proudu bez propojování vodičů.
200 mA testovací proud

Test směru otáčení motoru
Testuje směr otáčení testovaného motoru a zobrazí sled fází na obrazovce. Připojený motor se otáčí v jednom směru a na displeji se zobrazuje sled fází otáčení. Motor se pak otáčí v opačném směru, fáze se znovu zkontrolují a zobrazí na displeji.

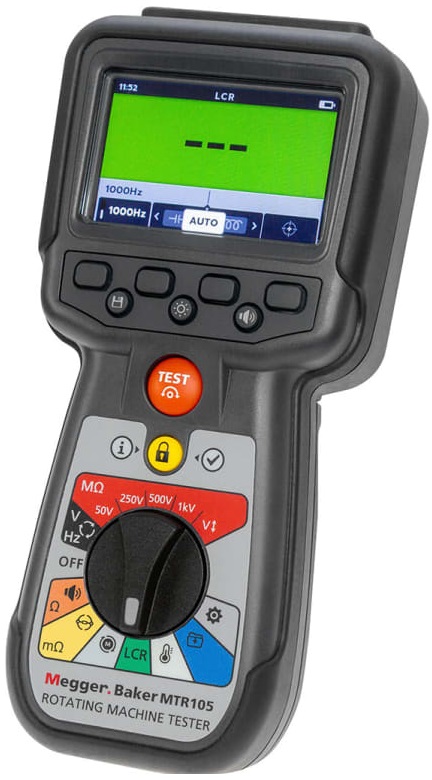

Měření indukčnosti, kapacity a odporu (LCR)
Automatické indukční, kapacitní a odporové měření. Volitelná frekvence 120 Hz nebo 1000 Hz. V režimu AUTO měřič MTR105 automaticky určí, zda je hlavní složka zátěže induktivní, kapacitní nebo odporová, a zobrazí výsledek na obrazovce.
Volitelný test indukčnosti a kapacity.

Teplota
Měření teploty testovaného objektu pomocí dodávaného senzoru umožňuje aplikovat teplotní kompenzaci při zkouškách izolačního odporu.

Displej
Díky plně barevnému grafickému displeji se měřič MTR105 snadno používá a jeho data se snadno interpretují.

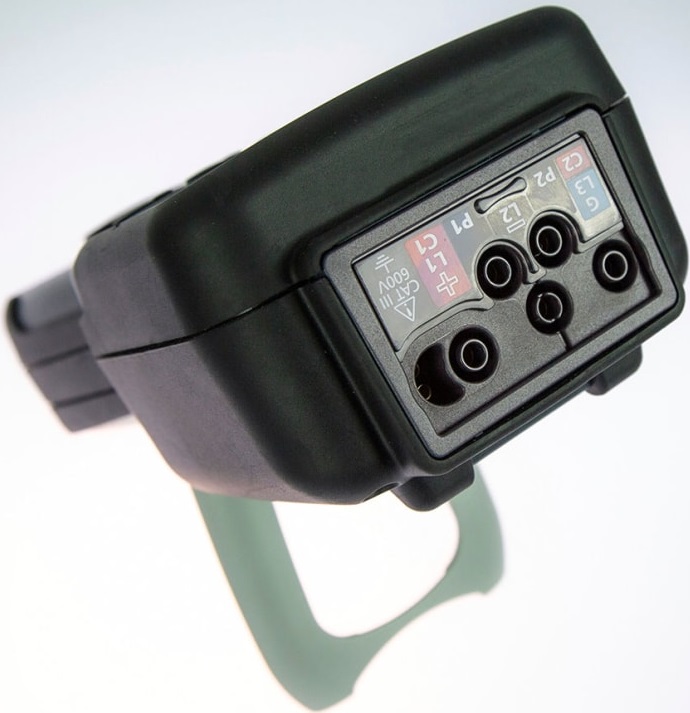

Guard svorka
Guard svorka (G) je třetí svorka na konektorovém panelu. V některých aplikacích se po připojení guard svorky vytvoří zpětná cesta pro paralelní povrchové svodové proudy, které by jinak mohly způsobit značné chyby při měření izolace. Platí to zejména pro povrchovou kontaminaci zařízení nebo kabelů.

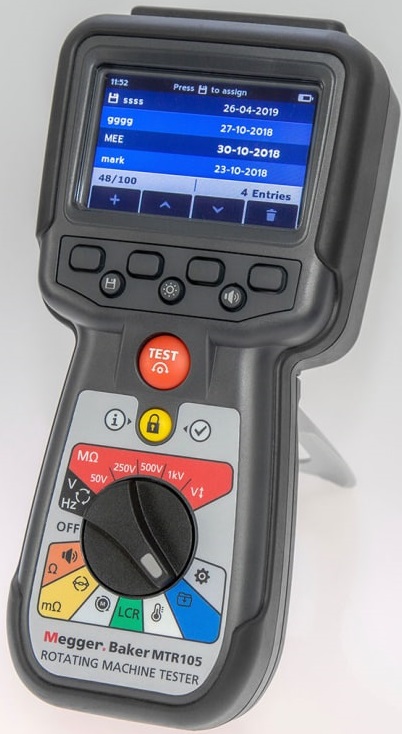

Uložení a stažení výsledků
Výsledky testů lze stáhnout na USB-klíč a dále zpracovávat na PC pomocí protokolovacího softwaru Power DB.

Softwarové aktualizace přístroje
Na webové stránce společnosti Megger naleznete ke stažení aktualizace přístrojového softwaru, pokud jsou k dispozici.

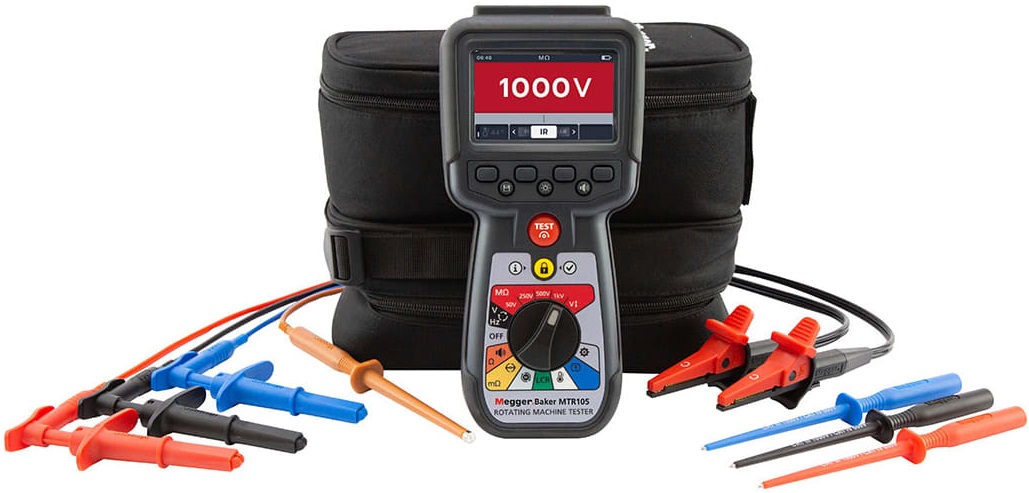

Rozsah dodávky:
Tester rotačních strojů MTR105
Popruhu s hákem
Ochranné pouzdro měkké
Teplotní sonda, typ T, CAT III 600 V
Sada vodičů IR (skládá se z následujících dílů):
3x svorky (červená, černá a modrá) CAT III 1000 V, CAT IV 600 V
3x 4 mm testovací vodiče, 2 m, 1 konec s pravým úhlem, 1 konec přímý (červený, černý a modrý) CAT III 1000 V, CAT IV 600 V
3x testovací sondy (červená, černá a modrá), dlouhý dosah (100 mm), CAT III 1000 V, CAT IV 600 V
Sada vedení s Kelvinovou sondou CAT III 600 V (skládá se z následujících dílů):
2x vodiče s Kelvinovými svorkami, 2 metry, 4 mm pravoúhlé konektory (4), jednoduchý (2-žilový) kabel
