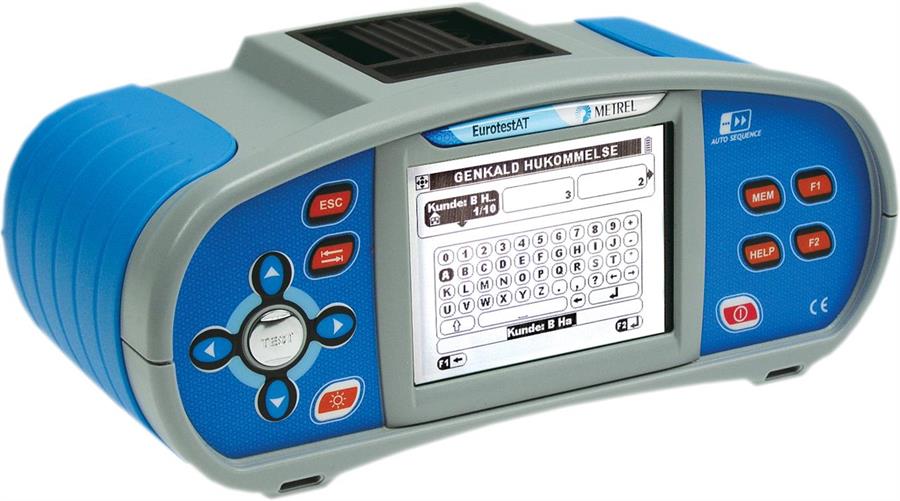

EUROTEST AT MI3101 multifunkční revizní přístroj Metrel


EUROTEST AT MI3101 multifunkční revizní přístroj Metrel

EUROTEST AT MI3101 multifunkční revizní přístroj Metrel

Výrobce
Dostupnost
1 týden
Cena vč. DPH
39 990 Kč
Množství

Popis zboží

Měření spojitosti
Zkratový proud > 200 mA. Měření probíhá s automatickým přepólováním zkušebního proudu. Je možné vykompenzovat odpor měřicích  vodičů.
Lze zvolit i měření malým proudem asi 7 mA; slouží k "propískávání" obvodů, běžnému měření odporů apod.

Měření zemních odporů a rezistivity půdy
Zemní odpory se měří třívodičovou metodou. Dále lze měřit rezistivitu půdy.

Měření izolačních odporů
Izolační odpory mohou být měřeny napětím 50 / 100 / 250 / 500 / 1000 V do hodnoty až 1000 MΩ. Bez přepojování měřicích vodičů lze zvolit, jaký izolační odpor se má měřit (např. N-PE, L-N apod.).
Měření proudových chráničů
Lze měřit proudové chrániče typu AC, A, F, B, B+ standardní a selektivní s jmenovitým reziduálním proudem 10 mA až 1000 mA. Test lze provádět jak manuálně, tak automaticky a každý test lze provést jak kladnou, tak zápornou půlvlnou. Při testu je prováděno srovnání naměřených vypínacích časů s hodnotami danými normou. Vypínací čas lze měřit těmito násobky IΔN: 1/2, 1, 2 a 5. Dále lze měřit vybavovací rozdílový proud IΔ postupně narůstajícím proudem. Samozřejmostí je měření dotykového napětí a zemního odporu / odporu smyčky bez vybavení proudového chrániče.

Měření skutečné impedance poruchové smyčky/sítě a zkratového proudu, měření úbytku napětí ΔU%
Přístroj měří skutečnou impedanci poruchové smyčky a sítě (včetně impedance mezi dvěma fázemi!), současně zobrazí i činný odpor, indukční odpor a zkratový proud. Přístroj umožňuje měřit v obvodu s proudovým chráničem bez vybavení.
EurotestAT má v paměti uloženou rozsáhlou tabulku pojistek, která v kombinaci s nastavitelným koeficientem pro výpočet zkratového prouduumožňuje okamžité vyhodnocení změřené impedance, resp. zkratového proudu s ohledem na jištění obvodu.
Pomocí adaptéru A 1143 lze měřit impedanci smyčky a sítě s velmi vysokou přesností při rozlišení 0,1 mΩ.

Sled fází
Přístroj indikuje sled fází a také chybové stavy (např. nepřítomnost některého fázového napětí).

Měření průrazného napětí varistorů (přepěťových ochran)
Lze měřit průrazné napětí různých přepěťových ochran v rozsahu 50 ÷ 1000 V.

Lokátor
Slouží k vyhledávání vodičů, pojistek, k určování proudových okruhů apod. Jako vysílač slouží EurotestAT, jako přijímač bezdotyková sonda R10K (Lokátor).

Test přítomnosti napětí na ochranném vodiči
Při provádění některých měření, která potřebují přítomnost síťového napětí, přístroj automaticky testuje, zda není na PE přítomno nebezpečné napětí.

Online monitor napětí a svorek
Průběžně zobrazuje napětí mezi jednotlivými svorkami a informuje o tom, které svorky jsou pro dané měření použité.

Ukládání výsledků do paměti a přenos do PC
Do paměti EurotestuAT lze uložit až 2000 měření a později je vyvolat na displeji nebo přenést do PC pomocí dodávaného software EuroLink Pro který je v češtině! Před měřením lze navíc pomocí software EuroLink Pro vytvořit přesnou strukturu měřené instalace a tu přenést do Eurotestu! Následná revize a ukládání výsledků do paměti se tím urychlí.

Další vlastnosti:
- AUTO SEQUENCE - automaticky provádí předdefinované měřicí postupy. Tyto postupy může uživatel vytvářet a editovat.
- Lze měřit v širokém rozsahu napětí (30 V / 50 V - 500 V) a kmitočtu (14 Hz - 500 Hz) sítě.
- Nastavitelné mezní hodnoty umožňují automatické vyhodnocování výsledků měření.
- Port RS 232 i USB pro připojení k PC, k přístroji lze připojit externí Bluetooth dongle.
- Grafický displej s vysokým rozlišením 320x240 bodů.
- Grafická funkce HELP zobrazí na displeji možnosti připojení přístroje k měřenému objektu, příp.další informace.
- PC software EuroLink Pro v české verzi je součástí dodávky.
- EurotestAT má české menu.
- Součástí dodávky je i kalibrační list od výrobce, rovněž v češtině.
- K napájení lze použít akumulátory a nabíjet je přímo v přístroji. Akumulátory i nabíječka jsou součástí dodávky.
- Aplikace EuroLink Android (volitelné příslušenství).
- Velmi malé rozměry a hmotnost.
- Rozsáhlé příslušenství je součástí dodávky.

Izolační odpory
 Rozsah [MΩ]     0 ÷ 1000 (Un ≥ 500 V)    0 ÷ 200 (Un ≤ 250 V)
 Rozlišení [MΩ]     0,01   0,1   1
 Chyba měření     ± (5% z MH + 3 D)*... (0 ÷ 20 MΩ, Un ≥ 500 V)
 Un      50 / 100 / 250 / 500 / 1000 V
 In     1 mA

Spojitost (200 mA)
 Rozsah [Ω]     0,00 ÷ 19,99    20,0 ÷ 199,9    200 ÷ 9999
 Chyba měření     ± (3% z MH + 3 D)*... (0 ÷ 19,99 Ω)
 Un, Ik     Un = 6,5 ÷ 9 V, Ik ≥ 200 mA

Vodivé spojení (7 mA)
 Rozsah [Ω]     0,0 ÷ 199,9    200 ÷ 9999
 Chyba měření     ± (5% z MH + 3 D)*
 Un, Ik     Un = 6,5 ÷ 9 V, Ik ≤ 8,5 mA

Zemní odpory
 Rozsah [Ω]     0,00 ÷ 19,99    20,0 ÷ 199,9    200 ÷ 9999
 Chyba měření     ± (3% z MH + 3 D)*... (0 ÷ 199,9 Ω)
 Aut. test odporu sond     ano

Rezistivita půdy
 Rozsah [kΩm]     0 ÷ 2000
 Rozlišení [Ωm]     0,1   1   10   0,1k   1k
 Zobrazený údaj     ρ=2πaRe  (a je rozteč sond nastavitelné v rozs. 0,1 ÷ 30 m)

Proudové chrániče - obecné údaje
 Jmenovitý proud [mA]     10; 30; 100; 300; 500; 1000 (fáze 0° nebo 180°)
 Typ proud. chrániče     AC, A, F, B, B+ standardní nebo selektivní

Proudové chrániče - dotykové napětí bez vybavení chrániče
 Rozsah [V]     0,0 ÷ 99,9
 Chyba měření     (- 0 / +15 %) z MH ± 10 D... (0 ÷ 19,9 V)
 Měřicí proud      < 0,5 IΔN

Proudové chrániče - vypínací čas
 Rozsah - standard. FI [ms]     0 ÷ 300 (½ IΔN, IΔN)    0 ÷ 150 (2 IΔN)    0 ÷ 40 (5 IΔN)
 Rozsah - selektivní FI [ms]     0 ÷ 500 (½ IΔN, IΔN)    0 ÷ 200 (2 IΔN)    0 ÷ 150 (5 IΔN)
 Chyba měření     ± 1 ms ...(0 ÷ 40 ms)

Proudové chrániče standardní - vybavovací proud IΔ, vypínací čas při vybavovacím proudu tΔ a dotykové napětí při vybavovacím proudu Ud
 Rozsah IΔ     0,2 IΔN÷ (1,1 až 2,2 IΔN) - dle typu a IΔN proud. chrániče
 Rozsah tΔ [ms] při IΔ     0 ÷ 300
 Rozsah Ud [V] při IΔ     0,0 ÷ 99,9

Skutečná impedance poruchové smyčky a zkratový proud
 Rozsah Z, R, Xl [Ω]     0,00 ÷ 9,99    10,0 ÷ 99,9   100 ÷ 19999
 Chyba měření Z     ± (5% z MH + 5 D)*
 Rozsah zkrat. proudu     0,00 A ÷ 23,0 kA
 Rozsah napětí/kmitočtu     30 ÷ 500 V / 14 ÷ 500 Hz
Měřicí proud 6,5 A / 10 ms (při 230 V)

Skutečná impedance poruchové smyčky a zkratový proud - měření bez vybavení proudového chrániče
 Rozsah Z, R, Xl [Ω]     0,00 ÷ 9,99    10,0 ÷ 99,9   100 ÷ 19999
 Chyba měření Z     ± (5% z MH + 10 D)* ... (0,00 ÷ 9,99 Ω)
 Rozsah zkrat. proudu     0,00 A ÷ 23,0 kA
 Rozsah napětí/kmitočtu     30 ÷ 500 V / 14 ÷ 500 Hz

Skutečná impedance sítě a zkratový proud
 Rozsah Z, R, Xl [Ω]     0 ÷ 19,9 kΩ
 Rozlišení [Ω]     0,01   0,1   1   10   100
 Chyba měření Z     ± (5% z MH + 5 D)*
 Rozsah zkrat. proudu     0,00 A ÷ 199 kA
 Rozsah napětí/kmitočtu     30 ÷ 500 V / 14 ÷ 500 Hz
Měřicí proud 6,5 A / 10 ms (při 230 V)

Velmi přesné měření skutečné impedance sítě/smyčky a zkratový proud pomocí adaptéru A 1143
 Rozsah     0,0 ÷ 199,9 mΩ    200 ÷ 1999 mΩ
 Chyba měření     ± (5% z MH + 3 mΩ)*
 Rozsah napětí     90 ÷ 530 V / 50 Hz
Měřicí proud max. 154 A / 10 ms (při 230 V),  max. 267 A / 10 ms (při 400 V)

Sled fází
 Zobrazený výsledek     1.2.3 nebo 3.2.1.
 Rozsah napětí/kmitočtu     100 ÷ 550 V / 14 ÷ 500 Hz

Napětí a kmitočet
 Rozsah, chyba měření     0 ÷ 550 V      ± (2% z MH + 2 D)*
 Rozsah, chyba měření     0,00 ÷ 999,99 Hz      ± (0,2% z MH + 1 D)*

Měření průrazného napětí varistorů (přepěťových ochran)
 Rozsah [V]     0 ÷ 1000
 Chyba měření     ± (3% z MH + 3 D)*
 Měřicí metoda      narůstajícím ss napětím se strmostí 500 V/s

Lokátor - hledání vodičů, sledování proudových okruhů apod.
 Princip     Přístroj vysílá do instalace signál, přijímač R10K (Lokátor)
 jej vyhledává. Pracuje v instalaci pod napětím.
* MH značí měřenou hodnotu, D značí digit

Všeobecně:
 Napájení     6 x alkalická baterie nebo NiCd/NiMH akumulátor,
 rozměr AA (IEC LR6)
 Displej     maticový LCD 320 x 240 bodů
 s možností podsvětlení
 Optická i akustická indikace     ano
 Automatické srovnávání výsledků
 měření s nastavitelnými  mezemi     ano (lze vypnout)
 Paměť     až 2000 měření
 Připojení k PC     RS 232 a USB, volitelně Bluetooth
 Aut. vypínání     ano
 Třída ochrany     II (dvojitá izolace)
 Přepěťová kategorie     CAT III / 600 V, CAT IV / 300 V
 Krytí     IP 40
 Rozměry     230 x 103 x 115 mm
 Hmotnost (bez baterií)     asi 1,32 kg

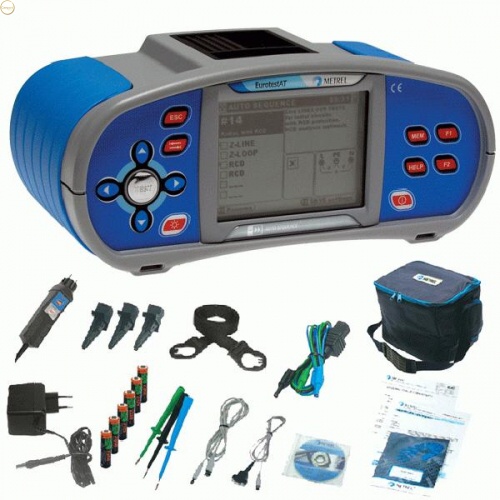

Rozsah dodávky:
Přístroj EurotestAT
Plug commander (síťová vidlice s dálkovým ovládáním funkcí TEST a MEM)
Univerzální měřicí kabel - kabel zakončený banánky umožňuje měření pomocí měřicích hrotů a krokosvorek
Síťový adaptér pro nabíjení akumulátorů
NiMH akumulátor, 6 ks
Měřicí hroty: 1 ks černý, 1 ks modrý, 1 ks zelený
Krokosvorky: 1 ks černá, 1 ks modrá, 1 ks zelená
Řemen pro zavěšení přístroje na krk
Brašna na přístroj a příslušenství
Kabel RS 232 - PS/2
Kabel USB
CD Metrel (s anglickou dokumentací a vícejazyčným - včetně české verze - programem pro PC EuroLink Pro)
CD ILLKO ( s českou dokumentací)
Příloha k návodu k používání v češtině
Kalibrační list
Prohlášení shody od výrobce
Záruční list
Kartónový obal
