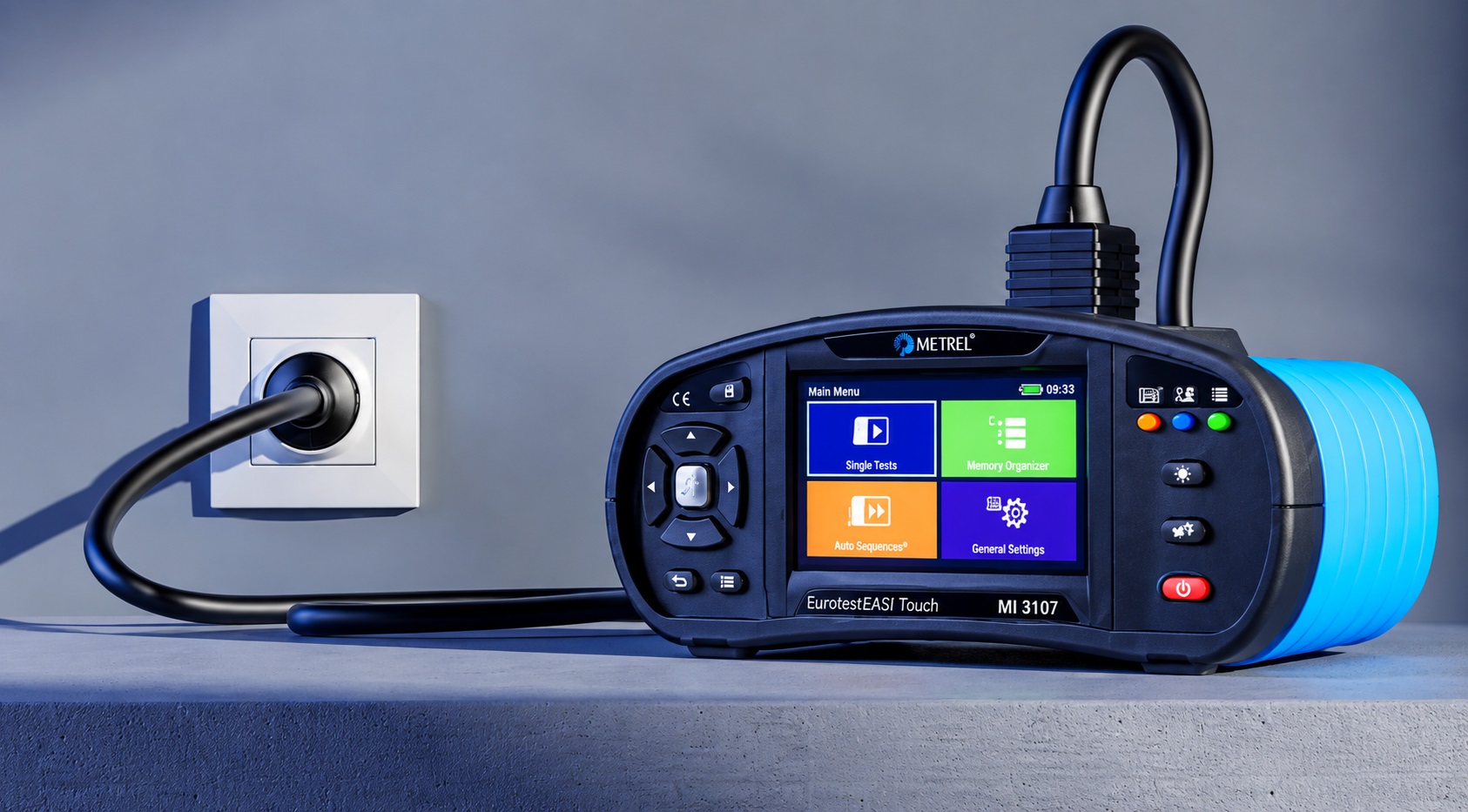

Metrel MI 3107 EurotestEASI Touch multifunkční revizní přístroj s dotykovým displejem

Metrel MI 3107 EurotestEASI Touch multifunkční revizní přístroj s dotykovým displejem

Profesionální multifunkční revizní přístroj pro počáteční a pravidelné revize nízkonapěťových elektrických instalací
Umožňuje měření impedance smyčky a sítě, proudových chráničů RCD, izolačního odporu, spojitosti a přechodového odporu, zemního odporu, napětí, frekvence a sledu fází
Podporuje širokou škálu proudových chráničů včetně typů AC, A, F, B, B+, PRCD a EV-RCD

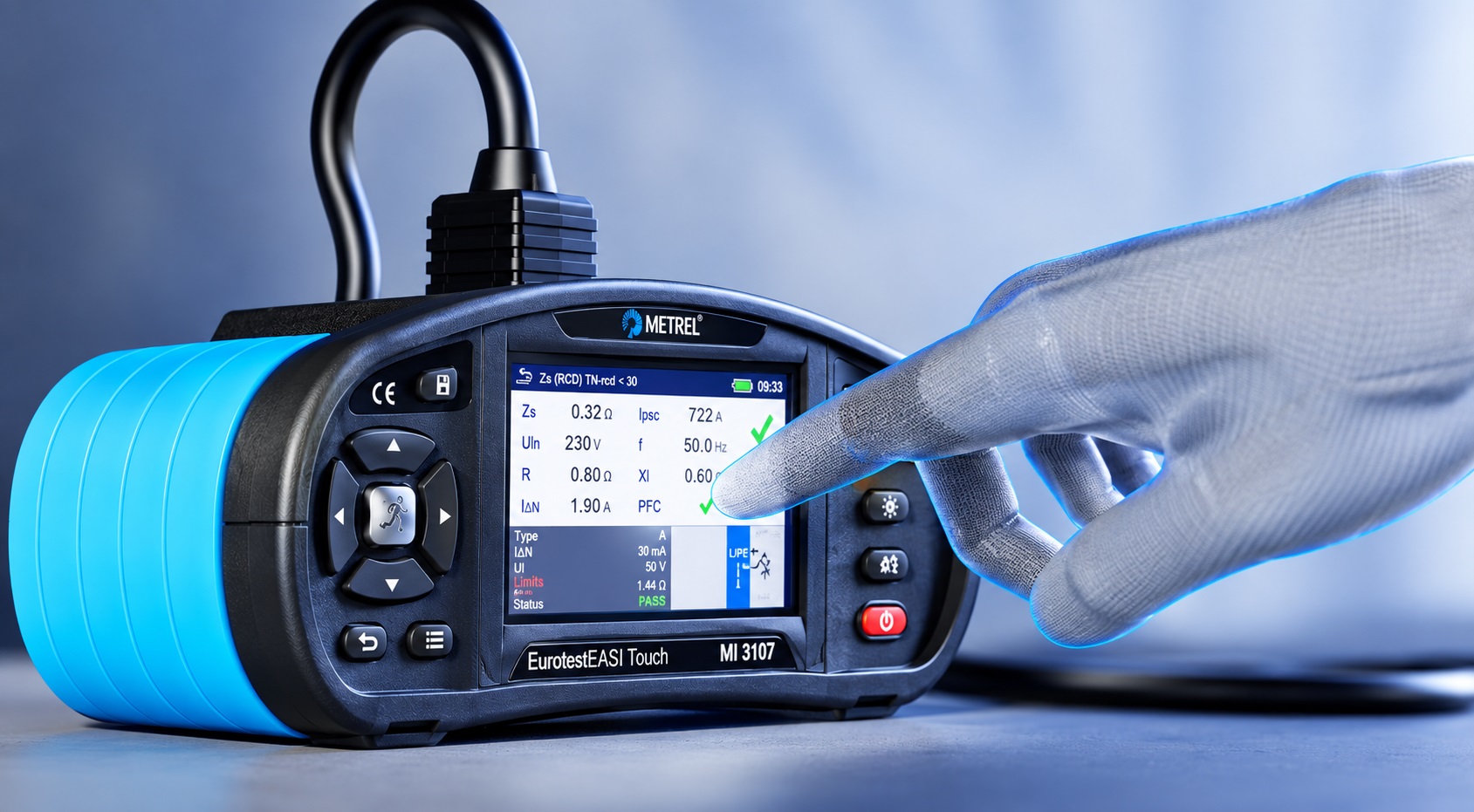

Barevný dotykový TFT displej 4,3" zajišťuje rychlé a intuitivní ovládání přímo v terénu
Funkce AUTO SEQUENCE umožňuje provádět předdefinované automatické sekvence měření a výrazně urychluje revizní práci
Vestavěná funkce HELP zobrazuje schéma správného připojení přístroje k měřenému objektu
Tabulky charakteristik pojistek a jističů umožňují automatické vyhodnocení výsledků měření impedance
Výkonný Li-Ion akumulátor 5,2 Ah umožňuje rychlé nabíjení prostřednictvím USB-C s výkonem až 45 W
USB-C, Wi-Fi a Bluetooth umožňují přenos naměřených dat a spolupráci se softwarem Metrel ES Manager a službami Metrel Cloud
Součástí dodávky je kalibrační certifikát od výrobce

Klíčové vlastnosti
Multifunkční přístroj pro revize nízkonapěťových elektrických instalací
Barevný dotykový TFT displej 4,3"
Měření skutečné impedance smyčky a sítě
Měření impedance smyčky bez vybavení proudového chrániče RCD
Měření izolačního odporu zkušebním napětím 50, 100, 250, 500 a 1000 V
Měření spojitosti proudem 200 mA nebo 7 mA
Testování proudových chráničů AC, A, F, B, B+, DD, IC CPD, MI a PRCD
Automatizovaný test proudových chráničů RCD AUTO
Testování systémů TT a TN

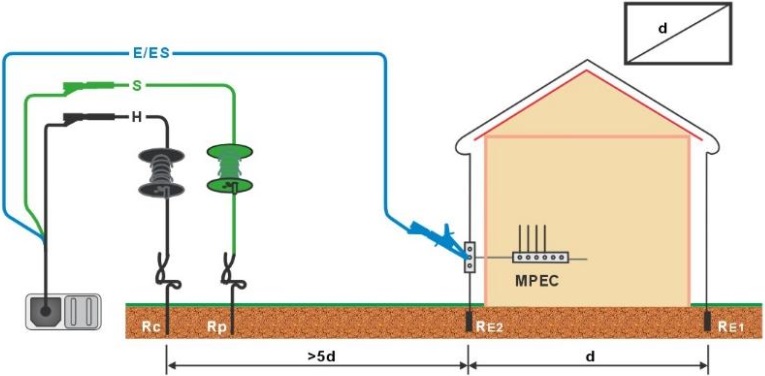

Měření zemního odporu 3-vodičovou metodou
Měření sledu fází
TRMS měření napětí a frekvence
On-line monitorování napětí L-N, L-PE a N-PE
Test přítomnosti nebezpečného napětí na PE
Podpora testování nabíjecích zařízení elektromobilů EVSE
AUTO SEQUENCE pro automatizované postupy měření
Předdefinované sekvence Auto TT, Auto TT RCD, Auto TN a Auto TN RCD
Vestavěná funkce HELP se schématy zapojení
Vestavěné tabulky pojistek a jističů
Automatická změna polarity při testu spojitosti
Paměť pro ukládání naměřených hodnot
Hodiny reálného času
USB-C, Wi-Fi a Bluetooth
Kompatibilita s Metrel ES Manager
Kompatibilita s Metrel Cloud a Metrel Cloud App
Li-Ion akumulátor 5,2 Ah
Rychlé nabíjení přes USB-C až 45 W
Měřicí kategorie CAT III 600 V / CAT IV 300 V

Technické parametry
Izolační odpor: 0,00 MΩ–999 MΩ
Zkušební napětí izolace: 50 / 100 / 250 / 500 / 1000 V
Spojitost 200 mA: 0,00–19,99 Ω
Spojitost 7 mA: 0,0–1999 Ω
Impedance sítě Zline: 0,00 Ω–9,99 kΩ
Impedance smyčky Zloop: 0,00 Ω–9,99 kΩ
Impedance smyčky bez vybavení RCD: 0,00 Ω–9,99 kΩ
Zkratový proud smyčky / sítě: až 23,0 kA / 199 kA
Zemní odpor 3-vodičovou metodou: 0,00–9999 Ω
Měření napětí: 0–550 V TRMS
On-line monitor napětí: 10–550 V
Frekvence: 14,0–499,9 Hz
Test RCD: standardní a selektivní
Typy RCD: AC, A, F, B, B+, DD, IC CPD, MI, PRCD S/S+/K
Displej: barevný dotykový TFT 4,3"
Rozlišení displeje: 480 × 272 pixelů
Komunikace: USB-C, Wi-Fi, Bluetooth
Akumulátor: Li-Ion 7,2 V / 5,2 Ah
Nabíjení: USB-C, 15 V / 3 A, max. 45 W
Měřicí kategorie: CAT III 600 V / CAT IV 300 V
Třída ochrany: dvojitá izolace
Rozměry (š×v×h): 115 × 103 × 230 mm
Hmotnost: 1,04 kg

Použití
Počáteční a pravidelné revize nízkonapěťových elektrických instalací
Testování instalací v domácnostech, kancelářích a dalších objektech
Testování systémů TT a TN
Kontrola požární a elektrické bezpečnosti instalací
Vyhledávání problémů a závad elektrických instalací
Testování nabíjecích zařízení pro elektromobily EVSE
Kontroly po opravách a při pravidelné údržbě
Měření nízkonapěťového uzemnění a ochrany před bleskem

Normy
Funkčnost: IEC/EN 61557
Elektromagnetická kompatibilita: EN 61326-1, EN 61326-2-2
Bezpečnost: EN 61010-1, EN 61010-2-030, EN 61010-031, EN 61010-2-032
Referenční normy: HD 60364-6, BS 7671, AS/NZS 3017, IEC 60364-4-41, EN 61008, EN 61009, IEC 60364-5-53, IEC 60364-2-41, IEC 62752, IEC 62955

Rozsah dodávky:
Metrel MI 3107 EurotestEASI Touch multifunkční revizní přístroj
A 1014 měřicí hrot černý
A 1015 měřicí hrot modrý
A 1062 měřicí hrot zelený
A 1013 krokosvorka černá
A 1310 krokosvorka modrá
A 1309 krokosvorka zelená
A 1193 třívodičový měřicí kabel černý/zelený/modrý, 1,5 m
A 1053 měřicí kabel UniSchuko 230 V
A 1857 USB kabel
A 1707 popruh na krk, velikost S
Li-Ion akumulátor 7,2 V / 5,2 Ah
Kalibrační certifikát od výrobce
Základní licence Metrel ES Manager Basic

Upozornění: brašna A 1289 a napájecí zdroj A 1860 nejsou součástí dodávky a je nutné je objednat samostatně
