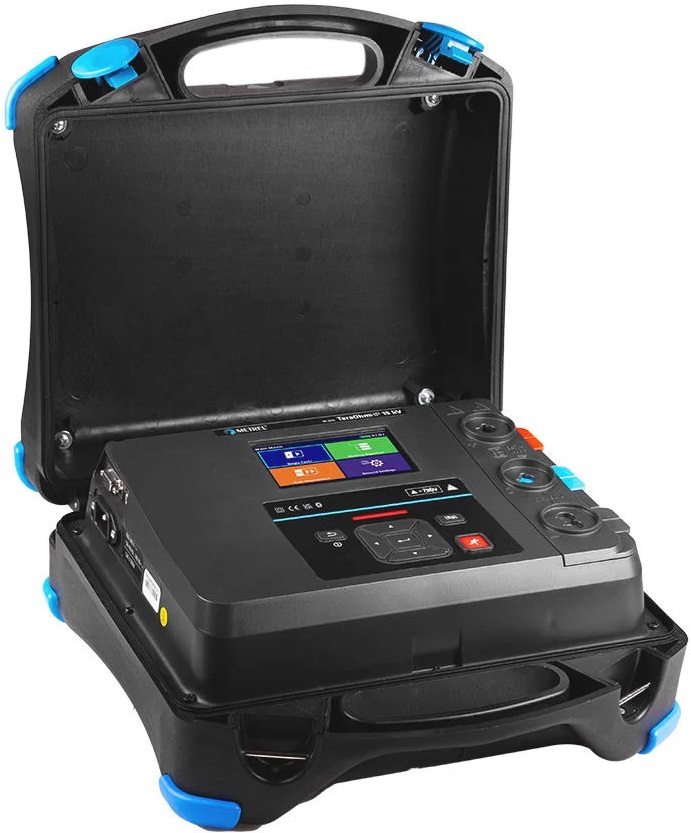

Metrel MI 3215 TeraOhmHP 15 kV vysokonapěťový tester izolace

Metrel MI 3215 TeraOhmHP 15 kV vysokonapěťový tester izolace

Metrel MI 3215 TeraOhmHP 15 kV je profesionální vysokonapěťový tester izolace určený pro diagnostiku elektrických zařízení pomocí zkušebního napětí až 15 kV. Přístroj nabízí měření izolačního odporu až do 35 TΩ, diagnostické testy PI, DAR a DD, test krokovým napětím i zkoušku elektrické pevnosti. Díky krytí IP65, bezpečnostní kategorii CAT IV a odolnosti vůči elektromagnetickému rušení je ideální pro použití v energetice i náročném průmyslovém prostředí.

Klíčové vlastnosti
Měření izolačního odporu až do 35 TΩ
Zkušební stejnosměrné napětí až 15 kV
Diagnostické testy PI, DAR a DD
Test krokovým napětím s nastavením po 50 V nebo 100 V
Zkouška elektrické pevnosti stejnosměrným napětím do 15 kV
Měření napětí, frekvence a kapacity

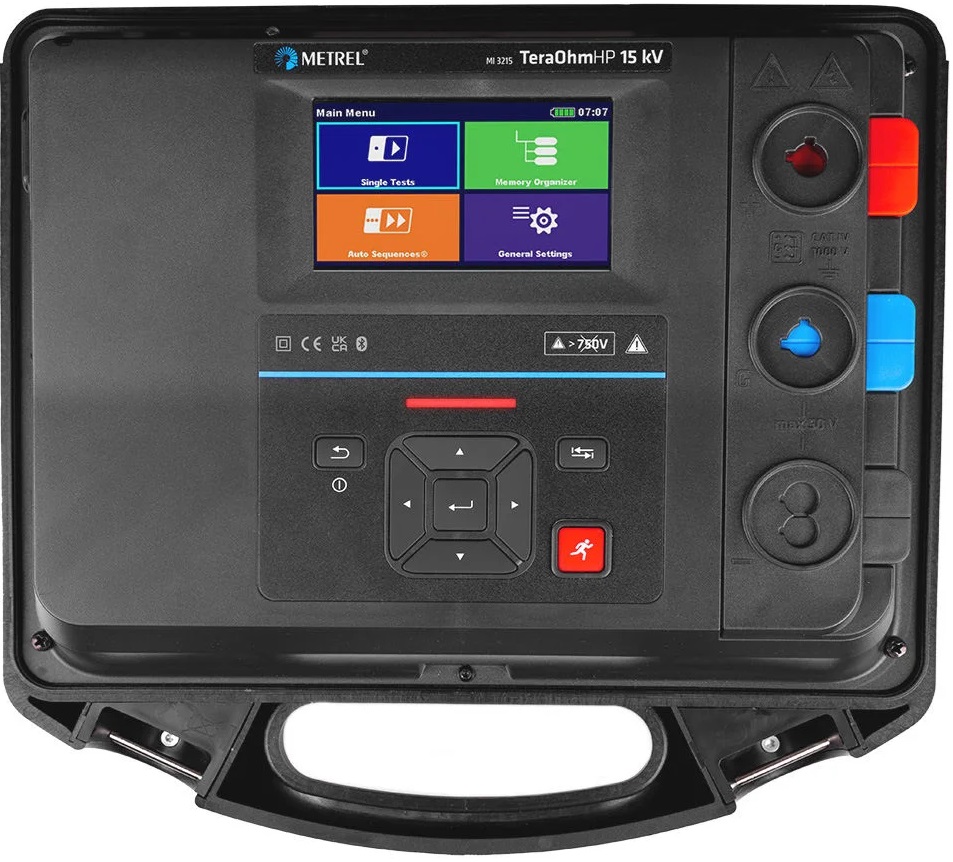

Dotykový LCD displej s intuitivním ovládáním
Odolná konstrukce s krytím IP65
Bezpečnostní kategorie CAT IV 600 V
Konstrukce s dvojitým ochranným pouzdrem
Kódované uzamykatelné banánkové konektory
Nové vysokonapěťové krokosvorky s bezpečnějším uchopením
Vestavěná Li-Ion baterie 4400 mAh
Paměťová SD karta 8 GB pro ukládání výsledků
Automatické vybití testovaného objektu po měření
Detekce napětí nad 30 V
Detekce průrazu vysokého napětí
Programovatelné automatické měřicí sekvence
Režim přepalování
Programovatelný časovač
Průměrování výsledků měření
Číselné i grafické zobrazení výsledků
Komunikace přes USB, RS-232 a Bluetooth
Software Metrel ES Manager pro správu, analýzu výsledků a tvorbu protokolů
Napájení ze sítě i vestavěné dobíjecí baterie

Technické parametry
Model: MI 3215 TeraOhmHP 15 kV
Napájení: Síť / vestavěná Li-Ion baterie 4400 mAh
Zkušební napětí: 50 V až 15 kV
Krok nastavení napětí: 50 V / 100 V
Měření izolačního odporu: 0,01 MΩ až 35 TΩ
PI (Polarization Index): 0,01–100
DAR (Dielectric Absorption Ratio): 0,01–100
DD (Dielectric Discharge): 0,01–100
Test krokovým napětím: 50 V až 15 kV
Zkouška elektrické pevnosti DC: až 15 kV
Měření napětí: 30–999 V
Měření frekvence: 45–65 Hz
Měření kapacity: 20 nF až 50 μF
Maximální nabíjecí/zkratový proud: >4 mA (síť), >2,4 mA (baterie)
Rychlost nabíjení kapacitní zátěže: <2,7 s/μF při 15 kV
Paměť: SD karta 8 GB
Komunikace: USB, RS-232, Bluetooth
Krytí: IP65
Bezpečnostní kategorie: CAT IV 600 V (do 3000 m n. m.)
Odolnost proti AC rušení: 8 mA
Potlačení AC rušivého napětí: až 1,5 kV

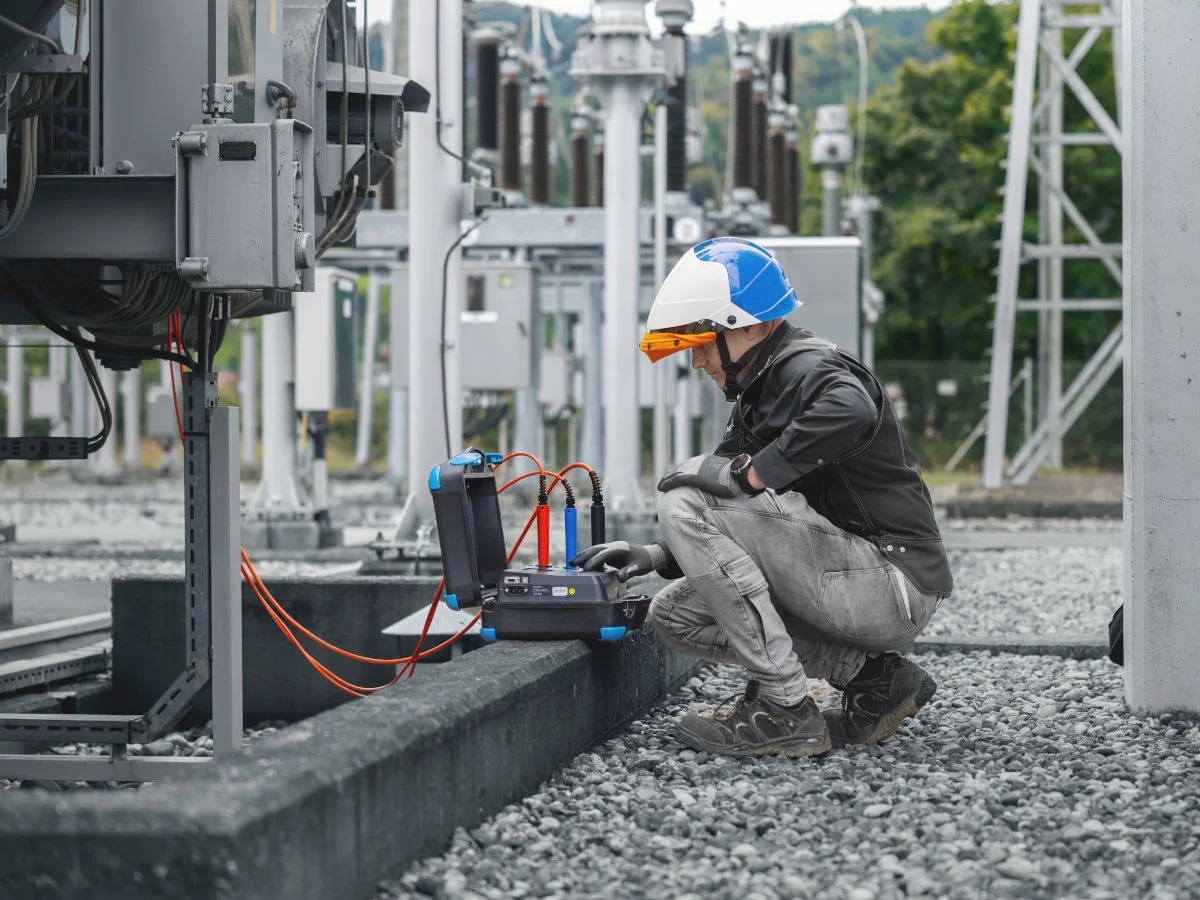

Typické použití
Měření výkonových transformátorů
Testování měřicích transformátorů v distribučních sítích
Diagnostika izolačních odporů kabelů
Testování rotujících elektrických strojů
Preventivní údržba průmyslových zařízení
Diagnostika výrobních linek
Vysokonapěťové generátory
Kontrola svodičů přepětí
Vyhledávání poruch izolace

Normy
Elektromagnetická kompatibilita: EN 61326-1
Bezpečnost: EN 61010-1
EN 61010-2-030
EN 61010-2-034
EN 61010-031

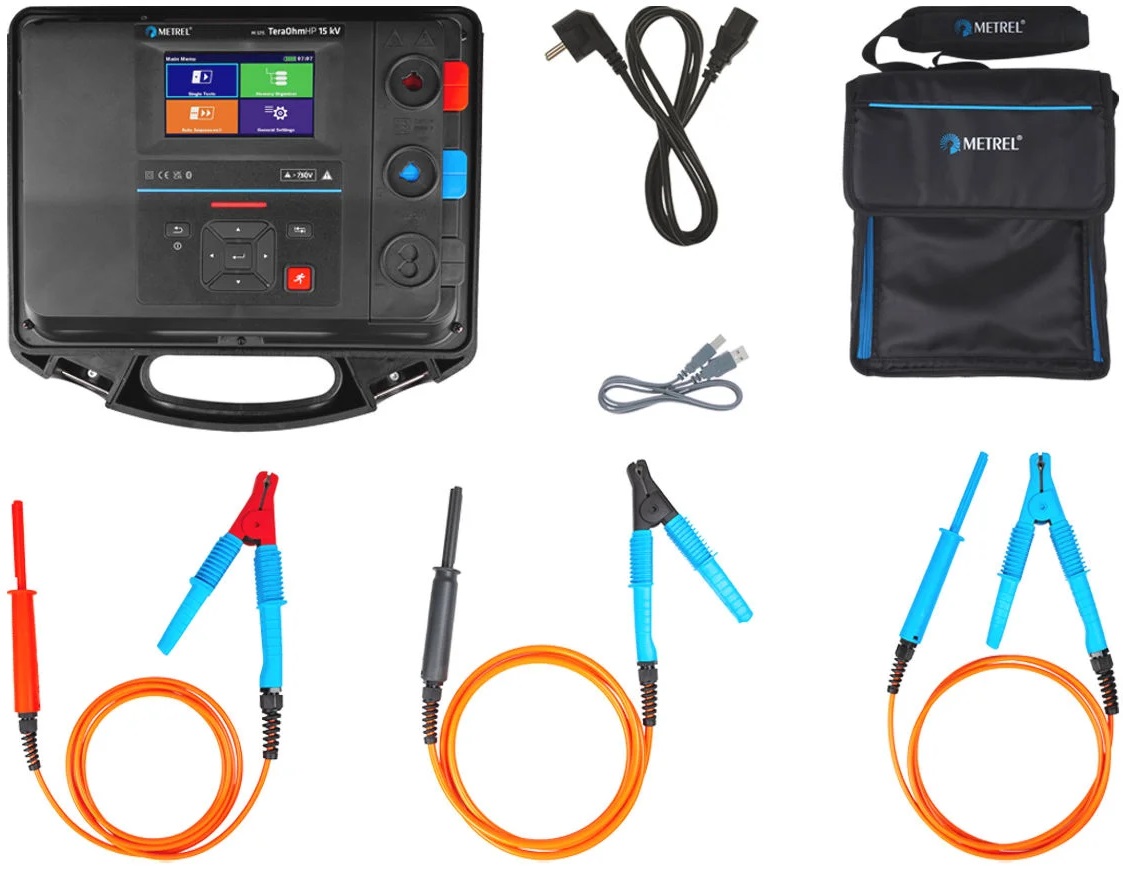

Rozsah dodávky:
Metrel MI 3215 TeraOhmHP 15 kV
HV testovací kabel s krokosvorkou A 1793, červený, 3 m, 15 kV
HV stíněný testovací kabel s krokosvorkou A 1794, černý, 3 m, 15 kV
HV testovací kabel s krokosvorkou A 1795, modrý, 3 m, 15 kV
Napájecí kabel A 1728, 2 m
USB kabel A 1727
Měkká přenosná brašna XXL A 1772
Software Metrel ES Manager BASIC (SW 1201)
Kalibrační certifikát
