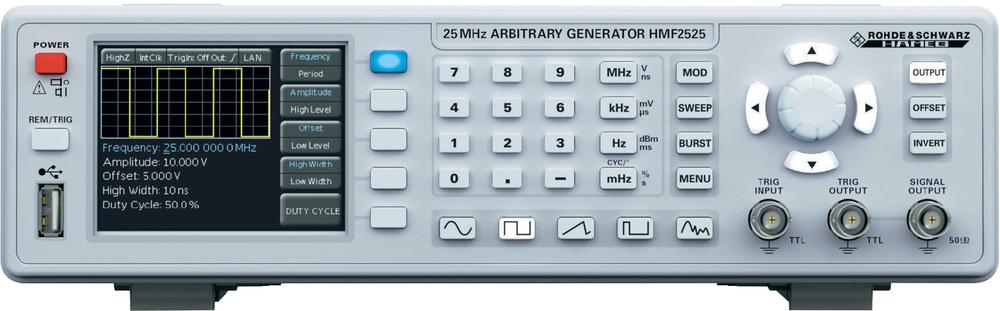

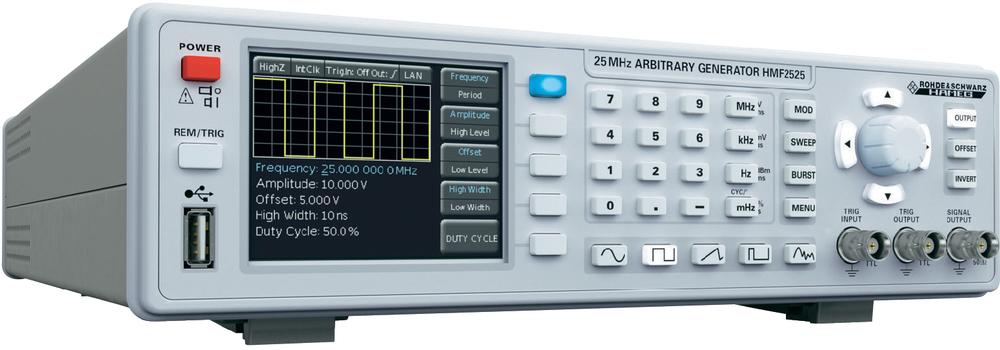

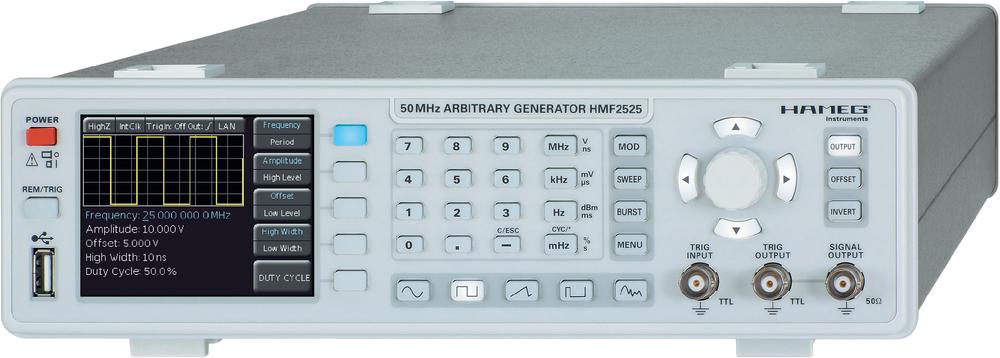

HMF2525 arbitrární generátor funkcí Hameg 10 µHz - 25 MHz

U řady HMF 2500 je k dispozici až 5 průběhů signálu a díky arbitrární funkci lze výstupní signály libovolně nadefinovat. Kromě funkce burst, modulace kmitočtu, klíčování a trigger jsou tyto přístroje vybaveny 5 různými druhy modulace (AM, FM, PM, PWM, FSK), které lze využívat jak interně, tak externě. Díky tomu jsou tyto přístroje vhodné pro použití v laboratoři i ve výrobě.

Výstupní tvar(y) signálu Sinus/obdélník/puls/trojúhelník/rampa/arbitrární
Frekvenční rozsah 10 µHz - 25 MHz
Frekvenční rozsah (sinus) 10 µHz - 25 MHz
Činitel harmonického zkreslení (sinus)    0,04 %
Frekvenční rozsah (obdélník) 10 µHz - 25 MHz
Doba náběhu obdélník <8 ns
Frekvenční rozsah (trojúhelník)    10 µHz - 5 MHz
Frekvenční rozsah (ARB)    10 µHz - 12.5 MHz
Rozlišení 1 µ Hz
Paměťová křivka    256 kpts
Impedance 50 Ω
Vstupní odpor 5 KΩ || 100 pF
Offset    ±5 V
Funkce kmitočtu    Lineárně/logaritmicky od 1 ms - 500 s
Modulace (vnitřní) AM/FM/PM/PWM/FSK
Modulace (externí) AM/FM/PM/PWM/FSK
Spouštěč (synchronní) -360 ° - 360 °
Gate (asynchronní) >100 ns
Měření frekvence (externí) 1 µHz - 50 KHz
Zobrazení TFT
Rozhraní USB/RS232
Napájení 105 - 253 V/AC
Hmotnost 3.4 kg
Kalibrace možná podle    ISO / DAkkS
počet kanálů 1
Rozměry (šxv) 285x75 mm
Arbitrární generátor: 250 MS/s, 14 Bit, 256 kPts
Různé průběhy signálu: sinus, obdélník, puls, trojúhelník, rampa, arbitrární, vč. standardních křivek (bílý, růžový šum atd.)
Funkce burst, modulace kmitočtu, klíčování, ext. spouštění
Druhy modulace: AM, FM, PM, PWM, FSK (int. a ext.)
Časová základna 10 MHz: ±1 ppm TCXO, I/O na zadní straně
USB rozhraní k přenosu dat
TFT displej 3,5"
Galvanicky oddělené duální rozhraní USB/RS-232, volitelně Ethernet/USB nebo IEEE-488

Rozsah dodávky:
Generátor funkcí
Síťový kabel
Software pro PC
