PQM-703 síťový analyzátor Sonel

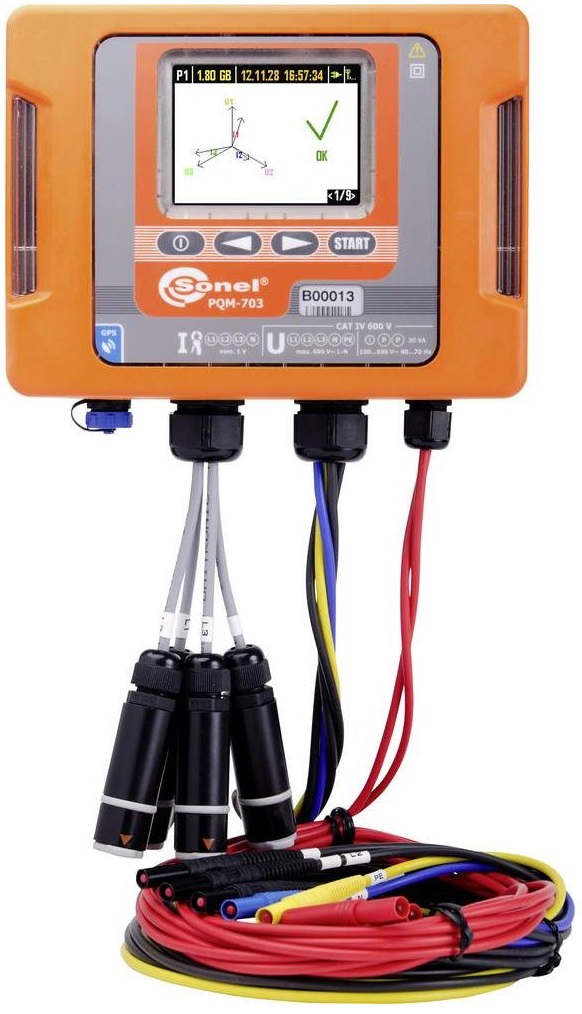

Síťový analyzátor PQM-703 od Sonel je určen k analýze kvality sítě na nejvyšší úrovni. Splňuje všechny běžné EU a IEC standardy a odpovídá měření podle IEC 61000-4-30 třída A. Je vybaven rekordérem pro detekci poruch až do 6000 V a ovládacích signálů až do 3000 Hz. Pomocí kleští lze měřit proudy až do 3 kA. Přenos parametrů se uskutečňuje pomocí Wi-Fi, integrovaného modemu (UTMS nebo GSM), microSD karty nebo USB, načtení a vyhodnocení pomocí přiloženého Analyse Softwaru. Protokoly jsou vytvořeny automaticky podle EN50160. Přesnost analýzy zvyšuje integrovaný GPS přijímač pro časovou synchronizaci (RTC). Instalace je možná jak v budovách, tak ve volném prostoru.

Upozornění: Software je pouze v EN nebo DE jazykové mutaci.

AC napětí RMS: rozsah 0 - 760 V; rozlišení: 0,01 % Un, přesnost: ±0,1 % Un. Crest Factor napětí CFU: rozsah: 1,00 - 10,00 (≤1,65 při 690 V), rozlišení: 0,01, přesnost: ±5 %. Crest Factor proudu CFI: rozsah 1,00 - 10,00 (≤3,6 Inom), rozlišení: 0,01, přesnost: ±5 %. AC proud RMS: rozsah: v závislosti na proudových kleštích, rozlišení: 0,01 %, přesnost: ±0,1 % (plus nepřesnost kleští). Frekvence: rozsah: 40,00 - 70,00 Hz, rozlišení: 0,01 Hz; přesnost: ±0,01 Hz. Činný (P), zdánlivý (S), jalový (Q) a zkreslený výkon (D): rozsah: v závislosti na proudových kleštích a transformátoru, rozlišení: až 4 desetinná místa, přesnost: v závislosti na proudových kleštích transformátoru. Činná (EP), zdánlivá (ES) a jalová energie (EQ): rozsah: v závislosti na proudových kleštích a transformátoru, rozlišení: až 4 desetinná místa, přesnost: v závislosti na proudových kleštích a transformátoru. Cosϕ a účiník PF: rozsah: 0,00 - 1,00, rozlišení: 0,01, přesnost: ±0,03. Tgϕ: rozsah: 0,00 - 10,00, rozlišení: 0,01, přesnost: v závislosti na přesnosti činného a jalového výkonu. Harmonické Uh: rozsah: 0,00 - 760 V: rozlišení: 0,01 % Un, přesnost: ±5 % Uh pro Uh ≥ 1 % Un, ±0,05 % Un pro Uh ˂ 1 % Un. Harmonické Ih: rozsah: v závislosti na proudových kleštích, rozlišení: 0,01 %, přesnost: ±5 % Ih pro Ih ≥ 3 % In, ±0,15 % In pro Ih ˂ 3 % In. Činitel harmonického zkreslení (THD) pro napětí a proud: rozsah: 0,0 - 100,0 %, rozlišení: 0,1 %, přesnost: ± 5 %. Harmonické činného (Ph) a jalového výkonu (Qh): rozsah: v závislosti na proudových kleštích, rozlišení: v závislosti na minimální hodnotě proudu a napětí. Úhel mezi harmonickou napětí a proudu ϕUI: rozsah: -180° až +180 °, rozlišení: 0,1 °, přesnost: ± (v x 1 °). K faktor: rozsah: 1,0 - 50,00, rozlišení: 0,1, přesnost: ±10 %. Míhání Pst/lt: rozsah: 0,20 - 10,00, rozlišení: 0,01, přesnost: ± 5 %. Nerovnost napětí a proudu: rozsah: 0,0 - 20,00 %, rozlišení: 0,1 %, přesnost: 0,15 % (absolutní chyba). Ovládací signály UR1, UR2: rozsah: 5 - 3000 Hz: rozlišení: 0,01 Hz, přesnost: ±0,15 % Uh pro 1 - 3 % Uh, 5 % Un pro 3 - 15 % Uh. Rušení Ut: rozsah: ±6000 V, rozlišení: 5 V; přesnost: ± (0,5 % + 25 V). Vzorkovací frekvence: rozsah: 10 MHz. Detekce překročení času (650 ns). Proudové kleště F1, F2, F3: rozsah: 0 - 3000 A (10000 AP-P). Proudové kleště C-4: rozsah: 0 - 1000 A (3600 AP-P). Proudové kleště C-5: rozsah: 0 - 1000 A (3600 AP-P). Proudové kleště C-6: rozsah: 0 - 10 A (36 AP-P) (bez transformátoru). Proudové kleště C-7: rozsah: 0 - 100 A (360 AP-P). Rozhraní/komunikace: OR-1, USB, GPS, GSM
Porovnat s jiným výrobkem Technické parametry

Napájení 64/110 V; 110/190 V; 115/200 V; 127/220 V; 254/440 V; 290/500 V; 64/110 V; 110/190 V; 115/200 V; 220/380 V; 230/400 V; 240/415 V; 400/690 V
Hmotnost 8,8 kg
Kategorie měření    CAT IV 600 V
Rozměry (vxšxd) 200x520x440 mm

Analýza kvality sítě podle IEC61000-4-30 třída A
DIN EN 50160; DIN EN 61000-4-7
DIN EN 61000-4-15
Měření všech důležitých parametrů sítě: V, A, P,Q, D, S, f, E, cosϕ, PF, tgϕ, THD, TID, K faktor, Pst, Plt
Rekordér až do 6000 V; ovládací signály až do 3000 Hz
Měření v sítích od 64V - 760V s 40Hz - 70Hz
GSM (GPRS) přenos dat
Integrovaný přijímač GPS pro RTC synchronizaci
Vzorkovací frekvence v rekordéru od 10 MHz
Detekce překročení času od 650 ns
GPS přijímač
Ochrana proti krádeži díky varování pomocí SMS

Odolné pogumované pouzdro (stupeň krytí IP65); materiál pro montáž na sloupy nebo lišty; kufr s tvrdou skořepinou pro přístroj a příslušenství; CAT IV 600 V; příjem a přenos dat: USB adaptér OR-1, GPS anténa; GSM modul nebo microSD karta; Li-Ion akumulátory; software: Sonel Analysis pro analýzu dat; automatické protokolování podle EN50160; kategorie měření podle IEC 61000-4-30 třída A; analýza výkonu podle IEEE 1459

Rozsah dodávky:
7 měřicích kabelů (2,2 m, pevně namontované); 4 magnetické napěťové adaptéry (L1, L2, L3, N); 5 napěťových adaptérů se závitem M4/M6 (L1, L2, L3, N, PE); 1 AC adaptér pro rozdělení vodičů; síťová zástrčka s banánkovými zásuvkami; krokosvorky: 2 červené, 1 žlutá, 1 modrá, 1 černá; 2 držáky pro montáž na lištu; 2 držáky pro montáž na sloup; 2 popruhy; sada Li-Ion akumulátorů;1 kufr z tvrdé skořepiny; 1 USB adaptér OR-1 pro přenos dat; 1 USB kabel; software Sonel Analysis pro analýzu dat; certifikát o kalibraci
