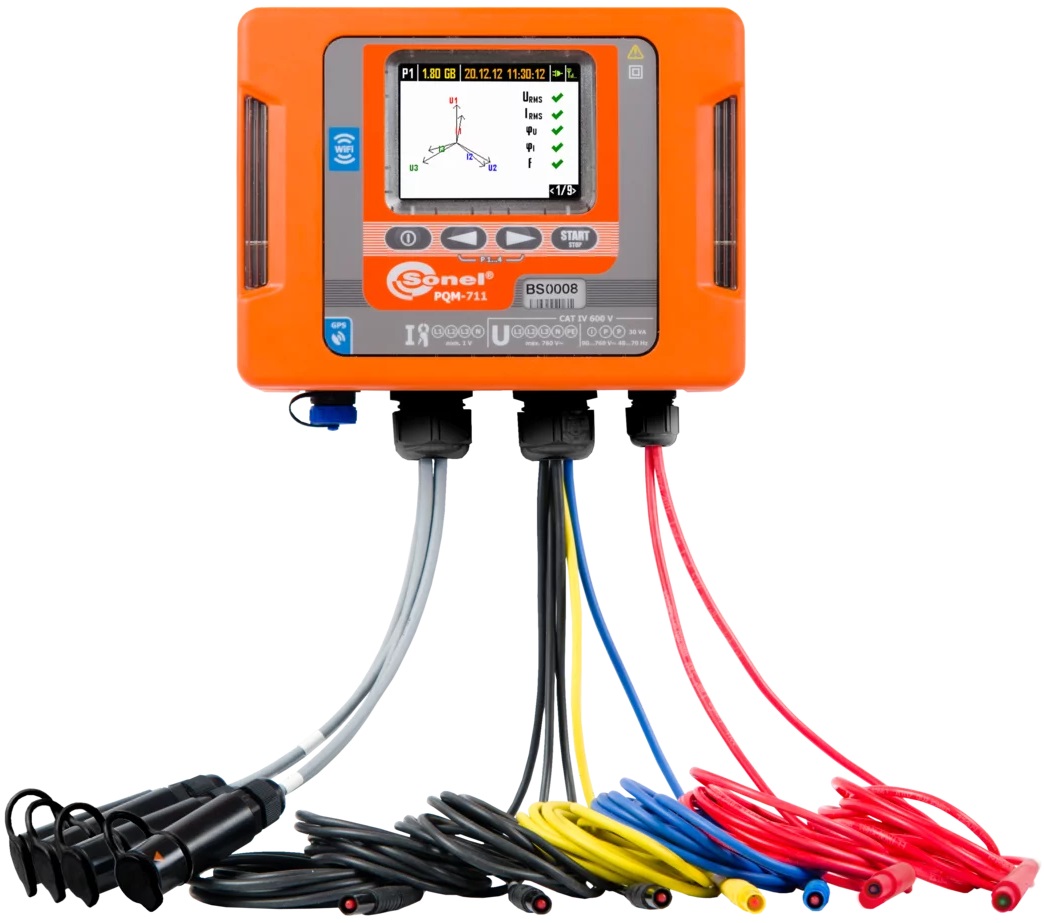

Sonel PQM-711 analyzátor kvality sítě WMGBPQM711BTW

Sonel PQM-711 profesionální analyzátor kvality sítě, Wi-Fi, GSM, GPS, 10 MHz, s tabletem, třída A

Pokročilý analyzátor kvality elektrické sítě Sonel PQM-711 umožňuje komplexní měření, analýzu a záznam parametrů sítí 50/60 Hz v souladu s normami EN 50160 a IEC 61000-4-30 třídy A. Je vybaven bezdrátovou konektivitou (Wi-Fi, GSM), přenosným 10" tabletem pro snadné ovládání a vzorkováním až 10 MHz pro záznam přechodových jevů.

Klíčové vlastnosti
Bezdrátové ovládání a přenos dat přes vestavěný GSM modem
Funkce ochrany proti krádeži – SMS notifikace při změně polohy (vestavěný GPS modul)
Reálný čas synchronizovaný pomocí GPS
Ovládání analyzátoru pomocí softwaru Sonel Analysis (Windows) nebo Sonel Analysis Mobile (Android) přes Wi-Fi nebo GSM

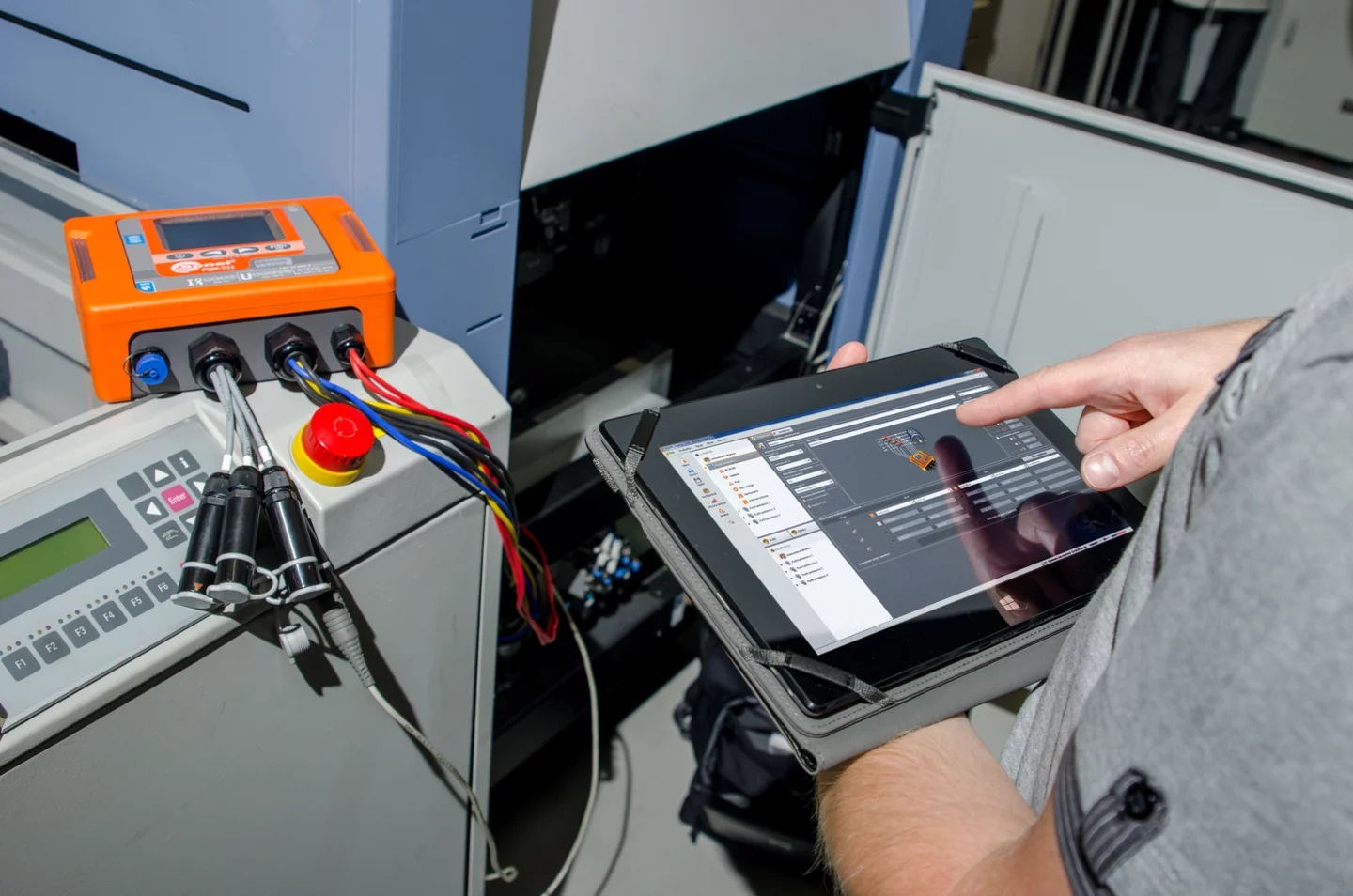

Přiložený tablet s 10" dotykovou obrazovkou pro ovládání a analýzu v reálném čase
Kombinace přenosného analyzátoru a záznamníku bez displeje
Vzorkovací frekvence až 10 MHz – záznam přechodových jevů s minimální délkou 650 ns
Použitelný ve všech typech sítí: 1f, 2f, 3f Wye/Delta, s i bez N vodiče, i DC napětí

Měřené parametry
Přechodové jevy do ±8000 V s max. vzorkovací frekvencí 10 MHz (min. čas 650 ns)
Napětí L1, L2, L3, N, PE (5 vstupů) – průměrné, min., max., okamžité hodnoty do 1000 V
Proud L1, L2, L3, N (4 vstupy) – do 6 kA v závislosti na použitých kleštích
Měření řídicích signálů do 3000 Hz
Crest faktor proudu (CFI) a napětí (CFU)
Frekvence 40–70 Hz
Činný výkon (P), jalový výkon (Q), zkreslený výkon (D), zdánlivý výkon (S)
Identifikace charakteru jalového výkonu (kapacitní, indukční)
Výpočet jalového výkonu podle Budeanu a IEEE 1459
Energie: EP (činná), EQ (jalová), ES (zdánlivá)
Účiník, cosφ, tanφ
K-faktor (pro přetížení transformátorů)
Až 50. harmonická napětí a proudu, interharmonické jako skupiny
THD (celkové harmonické zkreslení) napětí a proudu
Krátkodobé (Pst) a dlouhodobé (Plt) blikání dle IEC 61000-4-15 třída A
Nesymetrie napětí a proudu dle IEC 61000-4-30 třída A
Detekce událostí s průběhovým záznamem až 1 s a RMS1/2 grafy až 30 s
Záznam průběhů napětí a proudu po každé periodě průměrování

Technické parametry
Napěťový rozsah: 110–760 V
Frekvence: 50 / 60 Hz
Vzorkovací frekvence: až 10 MHz
Minimální délka přechodového jevu: 650 ns
Komunikace: Wi-Fi, GSM, USB
Kategorie měření: CAT IV 600 V
Provozní teplota: -20 až +55 °C
Ovládání: tablet s 10" displejem
Synchronizace času: pomocí GPS
Rozměry: cca 440 × 520 × 200 mm
Hmotnost: cca 8,4 kg

Rozsah dodávky:
1x Sonel PQM-711 analyzátor kvality sítě
1x A-16 rozdělovací adaptér
1x AZ-3 napájecí adaptér (zásuvka/banánek)
1x sada magnetických napěťových adaptérů (4 ks)
1x sada napěťových adaptérů pro DIN svorky M4/M6 (5 ks)
1x Li-ion baterie AKU-11 (4,6 V / 6,9 Ah)
1x přepravní kufr XL-2
3x krokosvorka K-01, černá (1 kV, 20 A)
1x krokosvorka K-02, modrá (1 kV, 20 A)
2x krokosvorka K-02, červená (1 kV, 20 A)
1x krokosvorka K-02, žlutá (1 kV, 20 A)
1x USB kabel
2x držák pro montáž na sloup
1x montážní popruh
1x držák na DIN lištu s aretací
