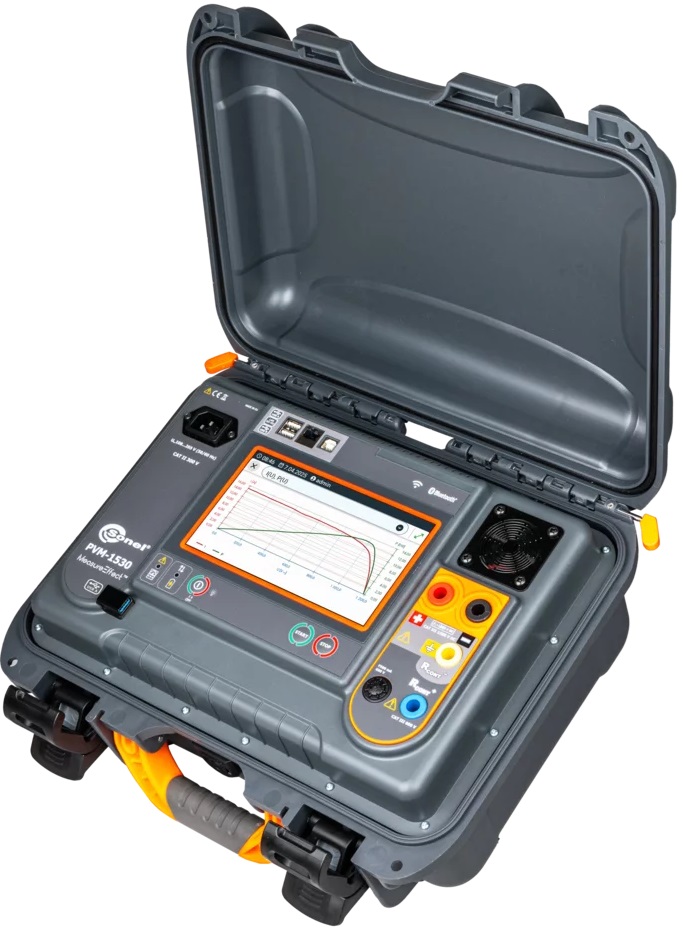

Sonel PVM-1530 Max Tester fotovoltaických zařízení 1500 V (WMGBPVM1530MAX)

Sonel PVM-1530 Max Tester fotovoltaických zařízení 1500 V (WMGBPVM1530MAX)

Profesionální tester fotovoltaických instalací Sonel PVM-1530 Max je určen pro komplexní diagnostiku a uvedení FV systémů do provozu až do 1500 V DC.
Přístroj umožňuje měření dle normy IEC 62446-1 (kategorie 1 i 2) včetně I-V křivek a převodu parametrů na STC podmínky dle IEC 60891.
Díky komunikaci s měřičem IRM-1, bezdrátové technologii LoRa a dotykovému displeji poskytuje přesné výsledky a komfortní ovládání i při práci v terénu.

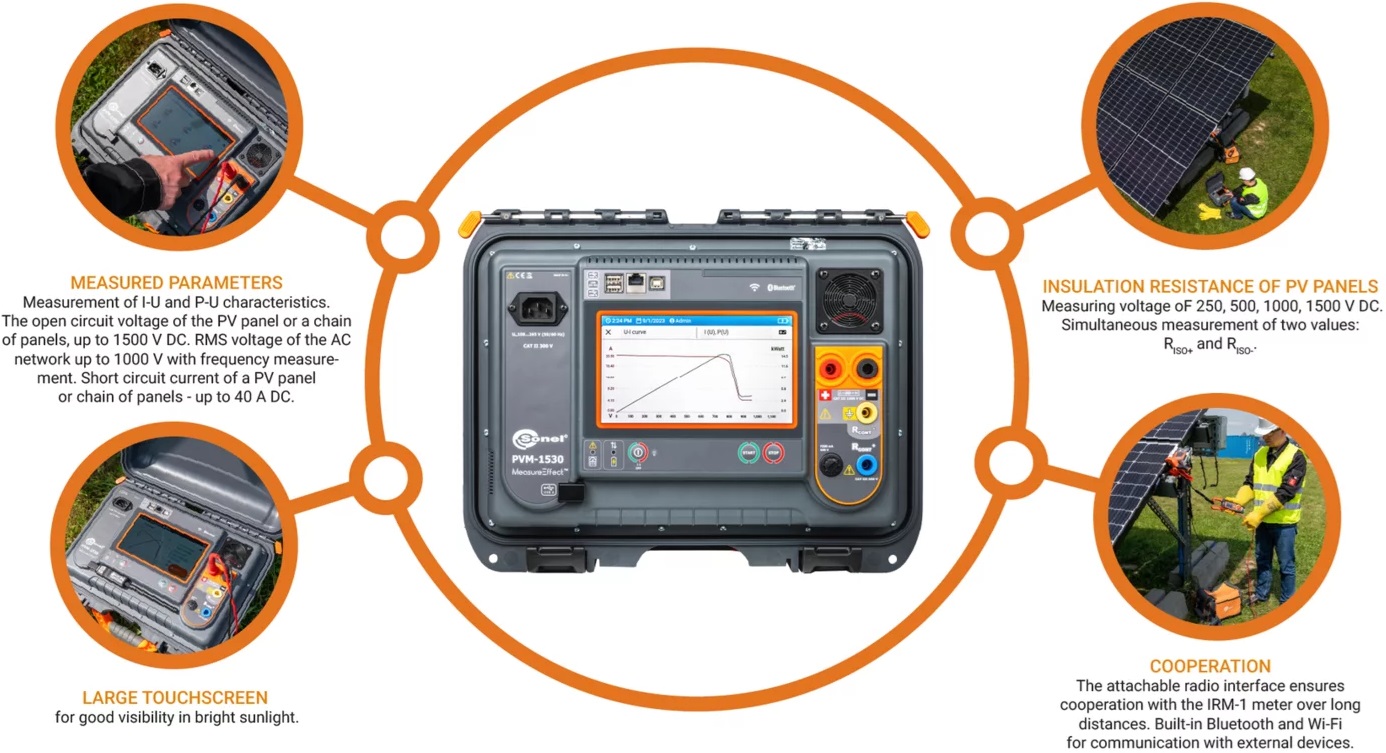

Klíčové vlastnosti
Měření FV instalací dle IEC 62446-1 kategorie 1

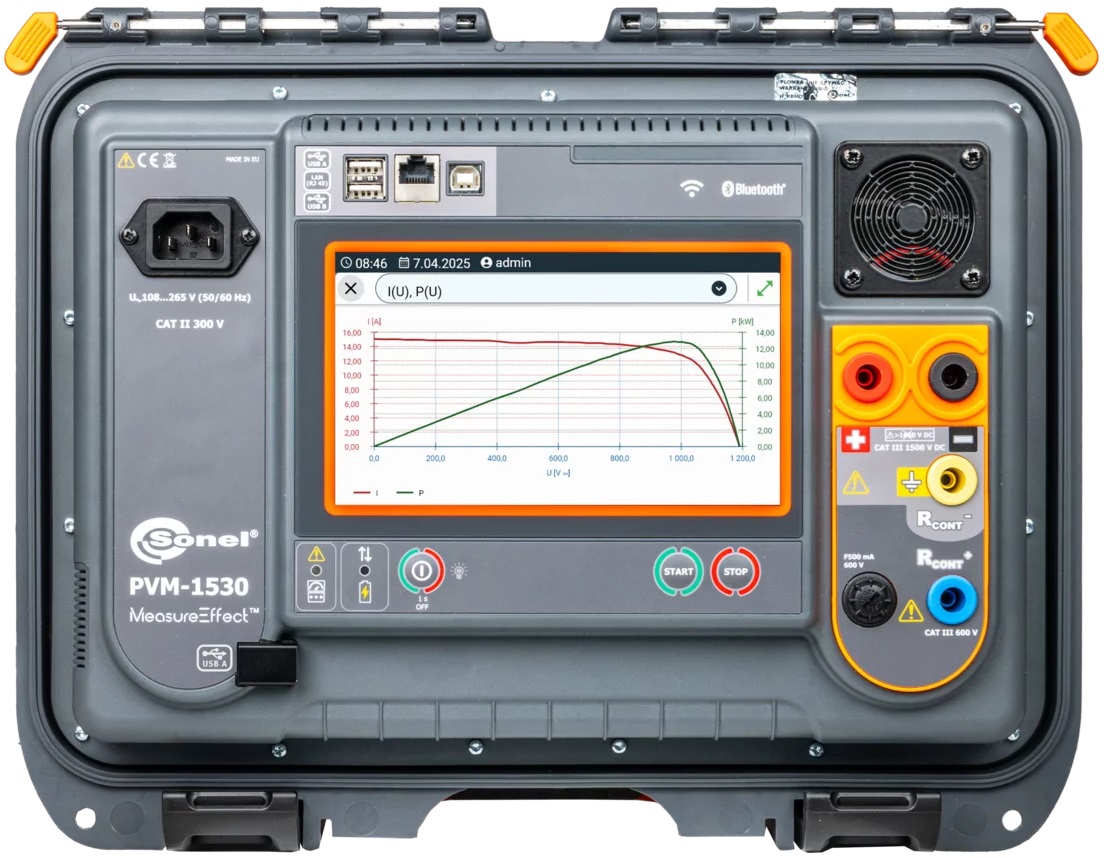

Měření I-V a P-V charakteristik dle IEC 62446-1 kategorie 2
Převod naměřených hodnot na STC podmínky dle IEC 60891
reSYNC funkce pro automatickou synchronizaci dat s IRM-1
Vestavěná komunikace LoRa pro velký dosah spojení s IRM-1
Bezdrátová konektivita Bluetooth a Wi-Fi
Velká strukturovaná paměť měření
Velký dotykový displej s dobrou čitelností na slunci
Možnost definování automatických měřicích postupů

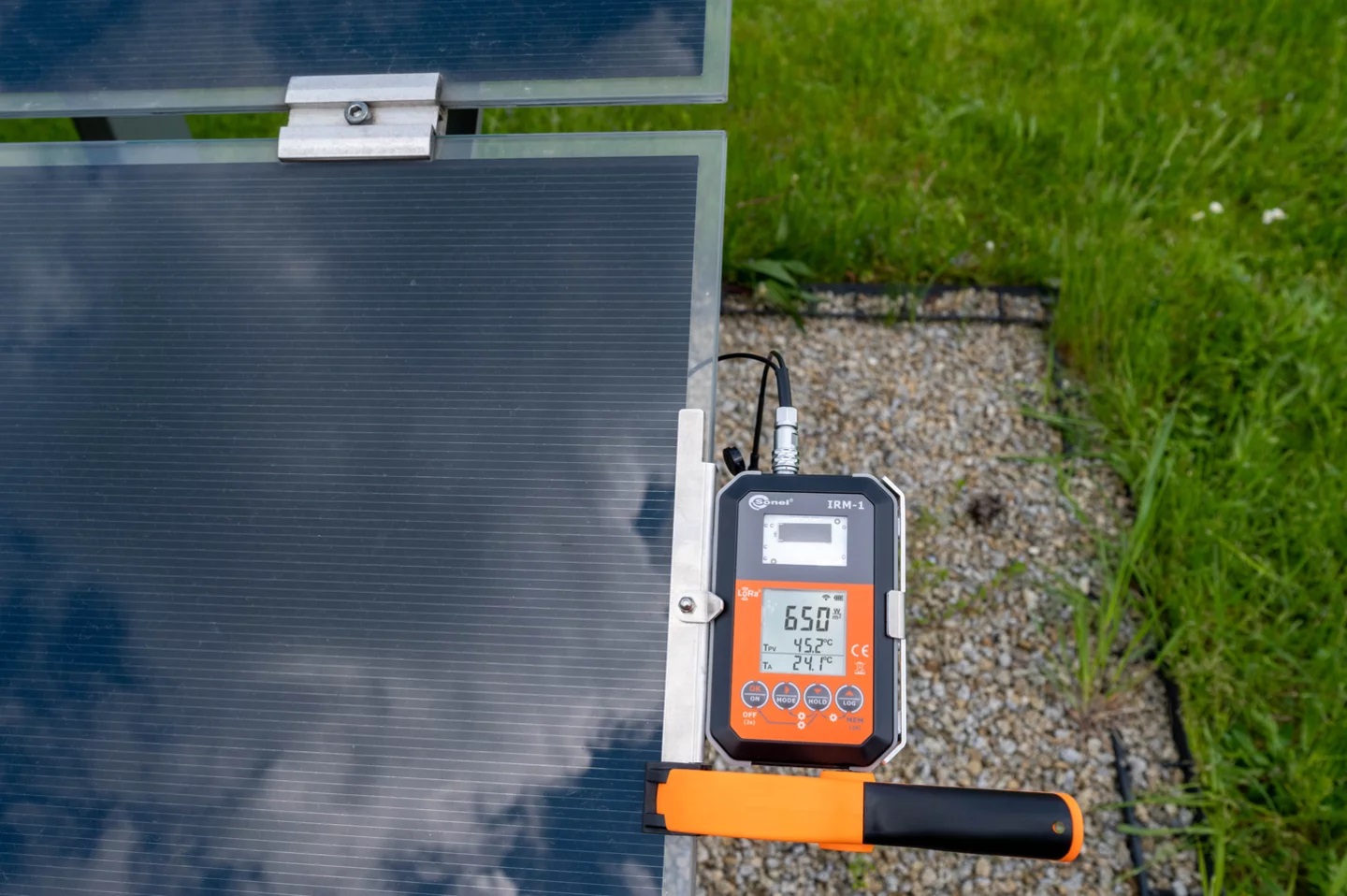

IRM-1 umožňuje měření ozáření, teploty panelu, okolí, sklonu a orientace panelů

Technické parametry
Napětí naprázdno FV panelu nebo stringu až 1500 V DC
RMS napětí AC sítě až 1000 V s měřením frekvence
Zkratový proud FV panelu 40 A při 1000 V nebo 30 A při 1500 V
Měření izolačního odporu DC strany testovacím napětím 250-1500 V
Měření izolačního odporu AC strany testovacím napětím 250-1500 V
Měření odporu ochranného vodiče proudem ±200 mA
Měření AC/DC výkonu a test diod s automatickou detekcí polarity
Test blokovacích diod napětím 1000 a 1500 V DC

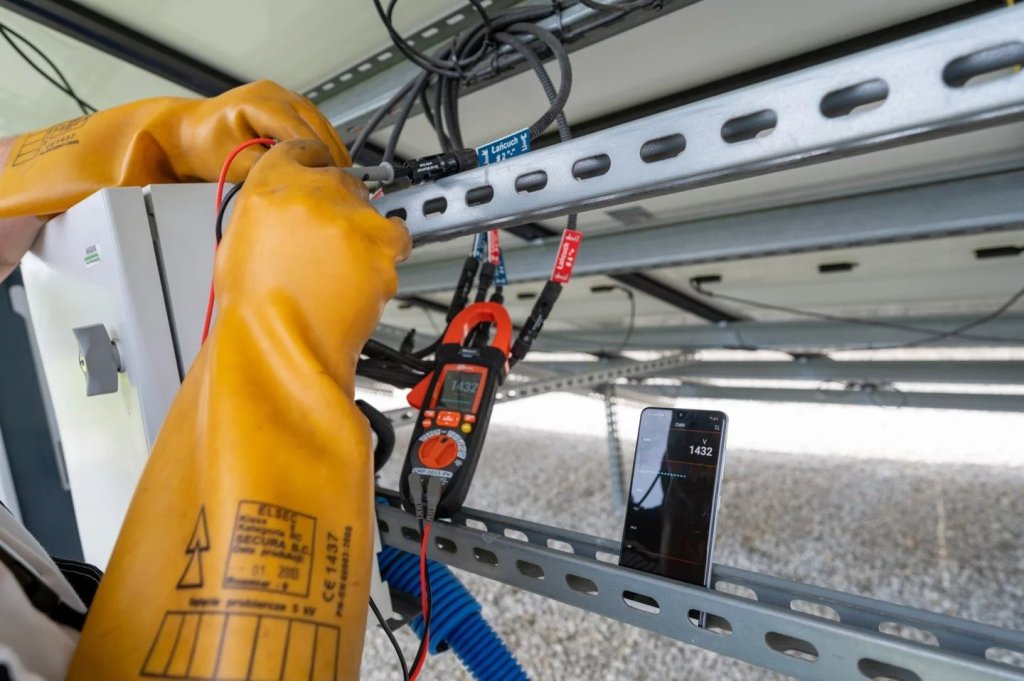

Měření provozního proudu pomocí klešťového měřiče CMP-1015-PV
Měření intenzity ozáření IRM-1 ve W/m² nebo BTU/ft²h
Měření teploty panelu a okolí IRM-1
Vestavěná paměť IRM-1 999 buněk a 5000 záznamů

Rozsah dodávky:
1x Sonel PVM-1530 měřič FV instalací
2x IRM-1 měřič slunečního záření a teploty
1x CMP-1015-PV klešťový měřič pro FV instalace
1x Kabel 1,8 m černý 5 kV
1x Kabel 1,8 m červený 5 kV
1x Napájecí kabel 230 V
1x Kabel 2 m s konektory MC4 (sada)
1x Kabel 3 m modrý 5 kV
1x Adaptér MC4-banánkové zásuvky 1,5 kV (sada)
1x Adaptér pro teplotní sondy typu K
1x Li-Pol akumulátor AKU-30
1x Nabíječka Z-25
1x Napájecí adaptér USB Z-24
1x Napájecí adaptér k nabíječce Z-26
1x Montážně-měřicí sada pro IRM-1
1x Teplotní sonda typu K
2x Bodová sonda 5 kV černá
1x Pouzdro L-4
2x Krokosvorka černá 1 kV 20 A
1x USB kabel
1x Pojistka 0,5 A 1000 V
1x Klíč na konektory MC4
1x LORA-S1 USB adaptér
1x Sada měřicích kabelů pro CMM/CMP
1x Kabel 3 m žlutý CAT III 1500 V
3x Kalibrační certifikát
