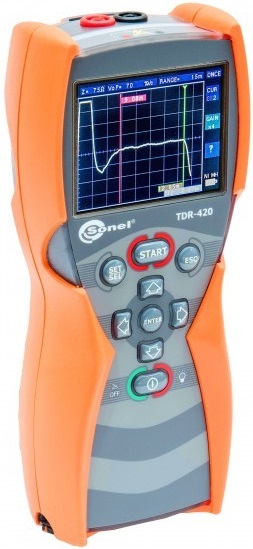

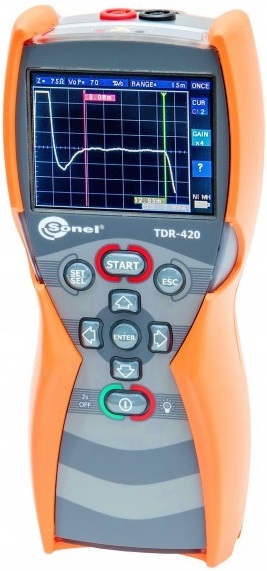

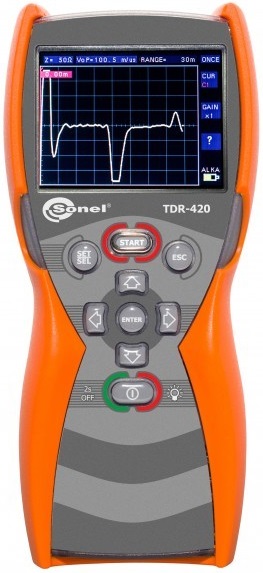

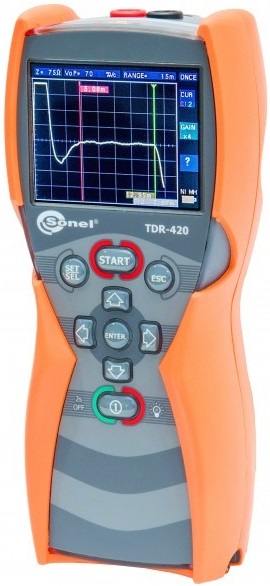

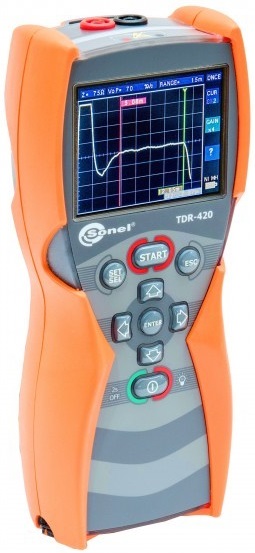

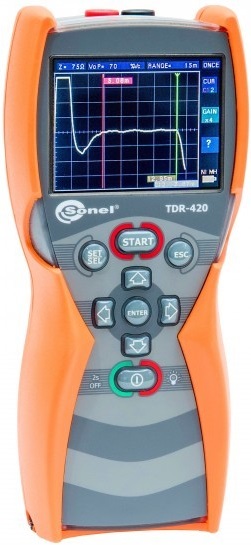

TDR-420 reflektometr kabelových poruch do 6 km Sonel

TDR-420 je přenosný reflektometr určený k identifikaci a lokalizaci chyb v elektrických, telekomunikačních a jiných kabelech

Reflektometr umožňuje měřit délku kabelu a určit vzdálenost k poškození (poruše) nebo změnu impedance v rozmezí 4 m do 6000 m v kabelech s kovovými vodiči
Nejkratší měřicí rozsah je 7 metrů a mrtvá měřicí zóna 0,6 metru, to umožňuje najít poškození vedení i ve velmi malé vzdálenosti od místa, kde je vedení připojeno

Dva kurzory na displeji umožňují určit místo dvou škod současně a také vzdálenost mezi nimi
Díky barevnému 3,5 "TFT displeji s rozlišením 320 x 240 pixelů, je označení místa poškození přesnější a výsledky se snadněji interpretují

Problematické pracovní podmínky v terénu během měření jsou častými problémy, se kterými se setkávají elektrotechnici a údržba.
Díky jedinečnému pouzdru TDR-420 s vysokým krytím IP67, je přístroj ochráněn proti prachu a proti pronikání vody i během krátkodobého ponoření.
Práce v prašném terénu nebo při náhodném kontaktu přístroje s vodou proto neovlivní správnou činnost reflektometru.

Vlastnosti reflektometru:
Možnost bezchybného umístění impedančních změn testovaných kabelů a drátů, jako například:
Zkratován vodič,
Otevřený vodič / konec kabelu - užitečný při inventarizaci ve skladu kabelů,
Sestřihu,
Splitter,
Průnik vody,
Mokré spojení,
Kohoutek mostu
Nebo jiné změny.

Funkce:
Režim jednoho měření ONCE,
Režim nepřetržitého měření CONT,
Generátor tónového signálu TONE,

Další vlastnosti:
Dva kurzory k označení dvou míst poškození spolu s uvedením vzdálenosti mezi nimi
Vestavěná funkce HELP pro snadnější interpretaci reflektogramu
11 dostupných měřicích rozsahů od 7 m do 6000 m
"Mrtvé pásmo" omezené na 0,6 m
Barevný 3,5 "LCD TFT displej s rozlišením 320 × 240 pixelů
Ručně nastavitelná citlivost v 8 krocích GAIN
Regulace výstupní impedance do 200 Ω (možnost měření předizolovaných potrubí)
Rychlost šíření signálu nastavitelná v rozmezí od 10% do 99%
Pevný a odolný kryt s IP67
Malá velikost a nízká hmotnost

Technická specifikace:
Rozsahy měření: 7, 15, 30, 60, 120, 250, 500 m; 1, 2, 3, 6 km
Přesnost: 1% zvoleného rozsahu.
Rozlišení: 1% zvoleného rozsahu.
Min. Délka kabelu: 4 m.
Rychlost šíření VOP: Nastavitelná od 10 do ... 99% nebo 15 ... 148,5 m / ms.
Výstupní impuls: 5 Vp-p (otevřený obvod).
Výstupní impedance: 25, 50, 75, 100, 120, 200 Ω.
Výstupní impedance: 3 ns ... 3 ms (závisí na rozsahu).
Rychlost / režim skenování: Až 3 skeny za sekundu (CONT) nebo jeden sken (ONCE).
Generátor tónů: 810 ... 1110 Hz.
Životnost baterie: až 8 hodin nepřetržitého skenování.
Napájení: 4 x alkalické baterie 1,5 V typ AA nebo 4 x dobíjecí baterie nimh AA.
Automatické vypnutí: 1, 3, 5, 10, 15 minut nebo deaktivovány.
Displej: Barevný 3,5 "LCD TFT, 320 x 240 pixelů.
Napěťová ochrana: 400 V DC / 250 V AC.
Rozměry: 220 x 98 x 58 mm.
Hmotnost: 487 g.
Elektromagnetická standardní kompatibilita EMC: EN 61326-1.
Vodotěsnost / odolnost vůči prachu: IP67.

Provozní podmínky:

Provozní teplota: -20 .. + 70 ° C,
Skladovací teplota: -30 ... + 80 ° C při vlhkosti <80%

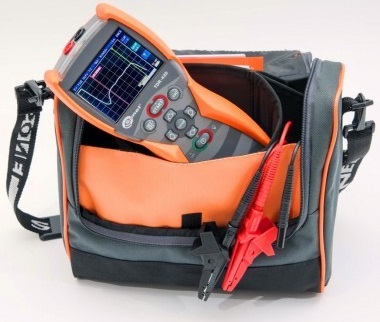

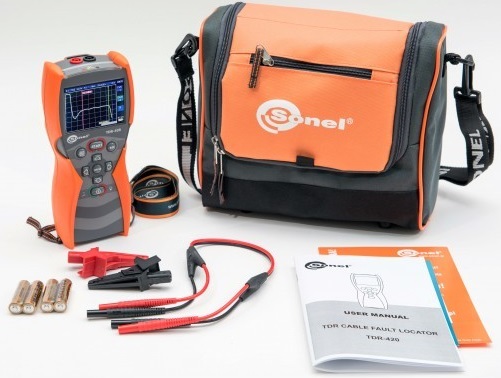

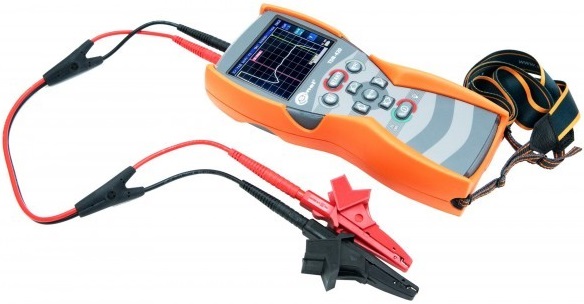

Rozsah dodávky:
Reflektometr TDR-420, WMGBTDR420,
Dvouvodičový kabel 0,6 m pro TDR, WAPRZ0X6DZBB,
Červená krokosvorka 1 kv 20 A, WAKRORE20K02,
Černá krokosvorka 1 kv 20 A, WAKROBL20K01,
Pouzdro M6, WAFUTM6,
Alkalické baterie 1,5 V AA (4 kusy)
Uživatelská příručka.
