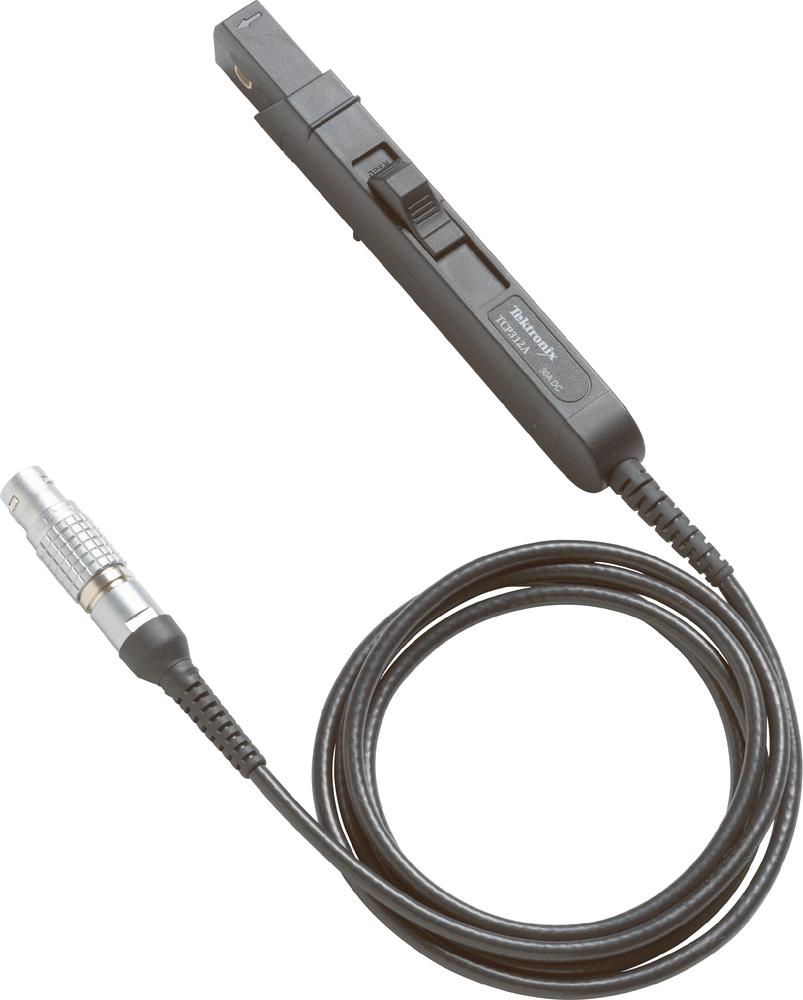

TCP312A, AC/DC proudová sonda Tektronix

Řady TCP300 a TCP400 pro měření proudu AC/DC zahrnují špičkové měřicí systémy odpovídající dnešním požadavkům v oblasti měření proudu. Při připojení na osciloskop Tektronix s rozhraním TEKPROBE Level II, TekConnect (s TCA-BNC) nebo TekVPI (s TPA-BNC) se měření proudu a výpočty usnadní a zjednoduší.

Šířka pásma DC - 100 MHz
Doba náběhumax. 3,5 ns
Délka kabelu 1,5 m
30 A DC
Vrchol impulzu 50 A
Přesnost DC (při 23 °) ±1 %
Nejmenší měřitelný proud 1 mA
Rozsah rozevření pro proudové kleště 3,8 mm
Základní přesnost ±3 %
Hmotnost 0,15 kg
Frekvence (max.) 100 MHz
Typ konektoru BNC zástrčka
Měřicí funkce AC/DC
Vstupní vazba AC/DC
Stavový indikátor provozního stavu (chyba, odmagnetizování, otevřená sonda, přetížení, nekompatibilní sonda, nesprávné zakončení)
Délka kabelu sondy 1,5 m
Rozměry (vxšxd) 3,2x1,6x20 cm

Rozsah dodávky :
Sonda AC/DC, pokyny, kryt sondy, obnovitelný certifikát o kalibraci

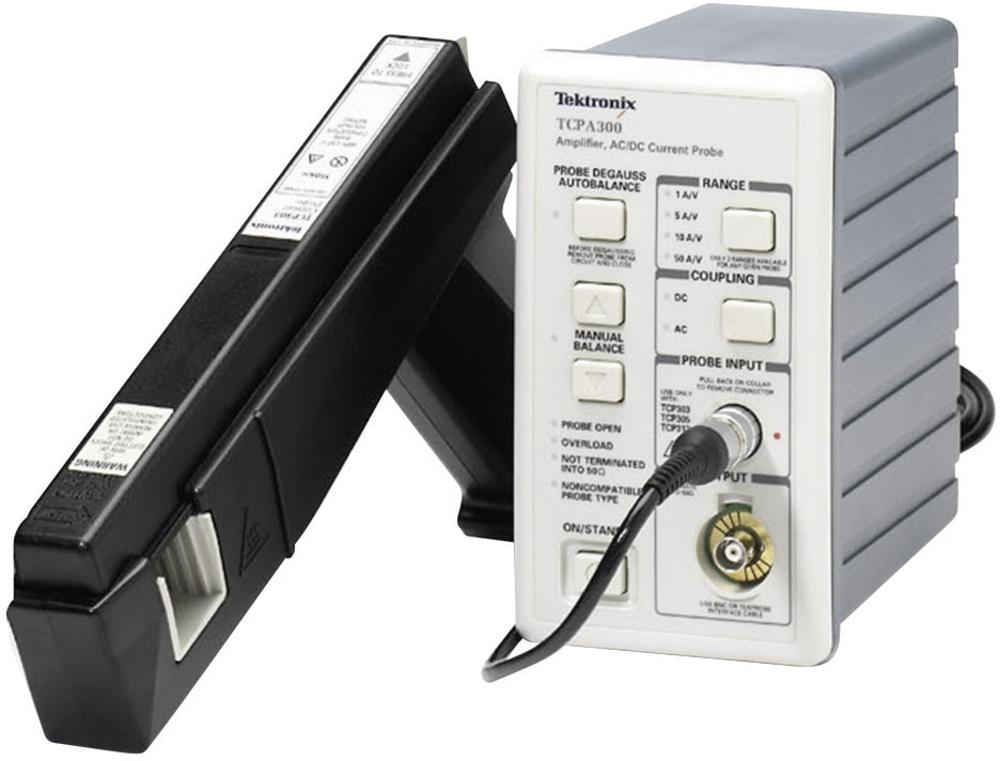

K provozu je nezbytný zesilovač TCPA300. Není součástí dodávky
