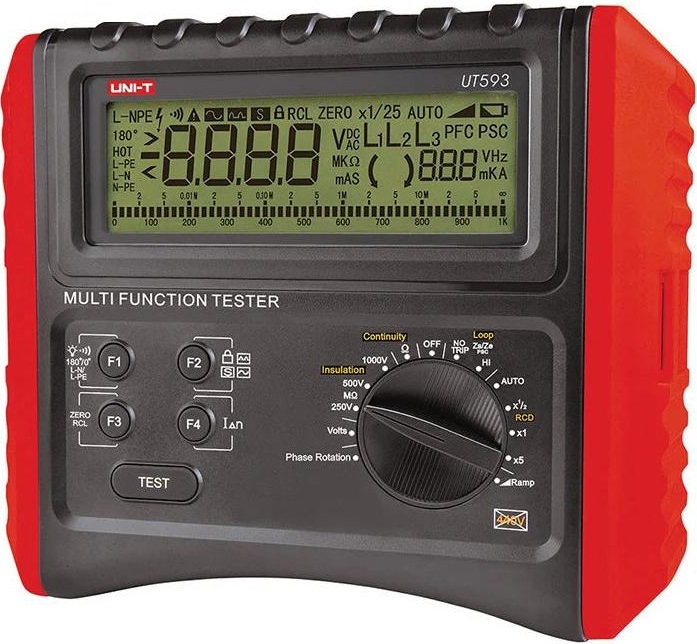

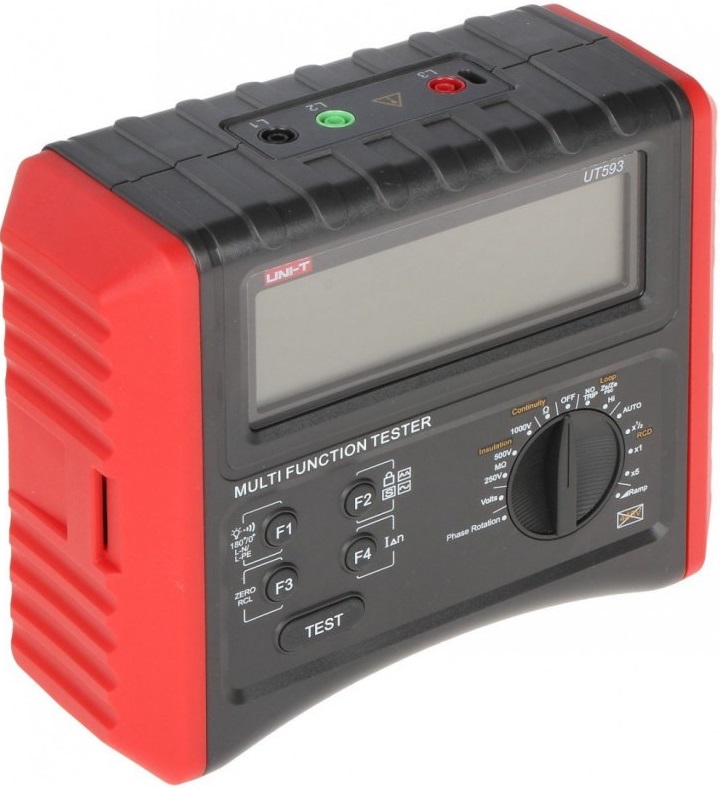

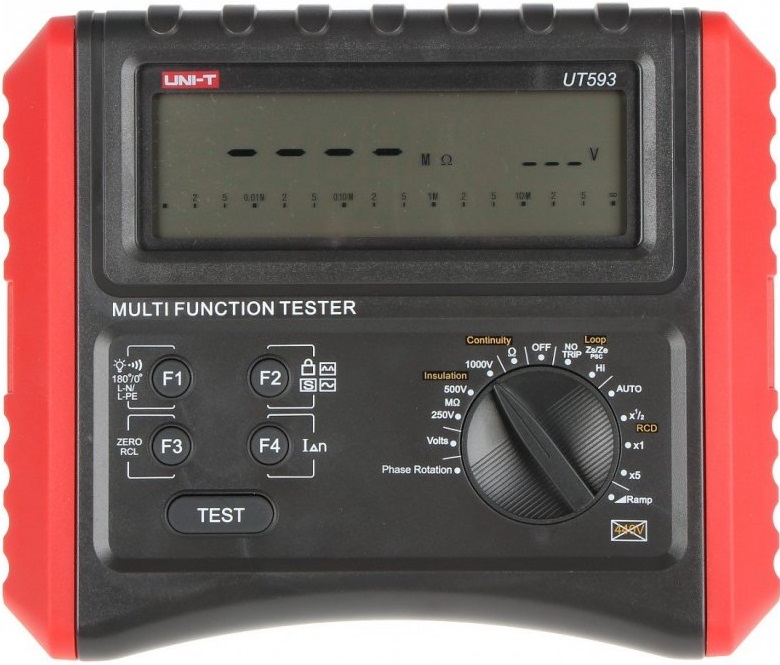

UNI-T UT593 multifunkční revizní přístroj, 07720363

UNI-T UT593 multifunkční revizní přístroj, 07720363

Profesionální multifunkční revizní přístroj určený pro komplexní kontroly a revize elektrických instalací
V jednom přístroji kombinuje měření izolačního odporu, impedance sítě a smyčky, proudových chráničů RCD, spojitosti ochranných vodičů, napětí, frekvence a sledu fází
Speciální měření impedance smyčky malým proudem umožňuje provádět test bez nežádoucího vybavení proudového chrániče RCD
Podporuje standardní a selektivní proudové chrániče typu AC a A a umožňuje měření vypínacího času i vybavovacího proudu
Velký podsvícený LCD displej s analogovým sloupcovým ukazatelem zajišťuje přehledné odečítání naměřených hodnot
Robustní konstrukce s ochranným pouzdrem je vhodná pro každodenní práci elektrikářů, servisních techniků a revizních techniků
Přístroj splňuje požadavky normy ČSN EN 61557 a bezpečnostní kategorii CAT III 300 V
Na tento výrobek poskytujeme záruku 3 roky

Klíčové vlastnosti
Multifunkční přístroj pro revize elektrických instalací
Měření izolačního odporu zkušebním napětím 250, 500 a 1000 V
Měření impedance sítě a zkratové smyčky
Měření impedance smyčky bez vybavení proudového chrániče RCD
Testování standardních a selektivních proudových chráničů RCD typu AC a A
Testovací proud RCD 10, 30, 100, 300 a 500 mA
Měření vypínacího času proudových chráničů
Měření vybavovacího proudu proudových chráničů
Volba fázového úhlu 0° / 180° pro testování RCD
Měření spojitosti ochranných vodičů proudem vyšším než 200 mA
Měření PFC/PSC
Měření sledu fází a detekce chybějící fáze
Měření AC a DC napětí
Měření frekvence
Automatická kontrola připojení
Zobrazení stavu připojení v reálném čase
Velký podsvícený LCD displej
Analogový sloupcový ukazatel s 50 segmenty
Funkce uzamčení vybraných testovacích parametrů
Automatické vypnutí pro úsporu baterií
Robustní provedení pro práci v terénu
Bezpečnostní kategorie CAT III 300 V
Záruka 3 roky

Technické parametry
Kód: 07720363
EAN: 6935750559307
Zkušební napětí izolačního odporu: 250 / 500 / 1000 V DC
Rozsah izolačního odporu při 250 V: 0,05–250 MΩ
Rozsah izolačního odporu při 500 V: 0,05–500 MΩ
Rozsah izolačního odporu při 1000 V: 0,05–1000 MΩ
Přesnost měření izolačního odporu: ±(5 % + 5)
Zkratový proud při měření izolace: <1,8 mA
Rozsah měření spojitosti: 0,00–199 Ω
Zkušební proud spojitosti při 0,00–2 Ω: >200 mA
Přesnost měření spojitosti: ±(2 % + 5)
Rozsah impedance sítě: 0,01–2000 Ω
Přesnost impedance sítě: ±(5 % + 5)
Měřicí proud impedance sítě: 20 A
Rozsah impedance smyčky: 0,01–2000 Ω
Přesnost impedance smyčky: ±(5 % + 5)
Měřicí proud impedance smyčky: 20 A
Rozsah impedance smyčky bez vybavení RCD: 1,00–2000 Ω
Měřicí proud impedance bez vybavení RCD: 15 mA
Rozsah PFC/PSC: 0–26 kA
Jmenovité proudy RCD: 10 / 30 / 100 / 300 / 500 mA
Typy RCD: AC, A, standardní a selektivní
Fázový úhel testu RCD: 0° / 180°
Rozsah času RCD: až 2000 ms dle režimu měření
Test RCD při 5× IΔn: 0–40 ms
Přesnost měření času RCD: ±(5 % + 5)
Měření sledu fází: třífázové AC 100–440 V
Frekvence při měření sledu fází: 45–65 Hz
Rozsah DC napětí: 0–±440 V
Rozsah AC napětí: 0–440 V
Rozlišení napětí: 1 V
Přesnost měření napětí: ±(2 % + 3)
Rozsah měření frekvence: 20–100 Hz
Displej: LCD, 9999 číslic s analogovým sloupcovým ukazatelem
Rozměry displeje: 125 × 37 mm
Podsvícení displeje: ano
Napájení: 6× baterie AA 1,5 V
Bezpečnostní kategorie: CAT III 300 V
Norma: ČSN EN 61557
Rozměry (š×v×h): 175 × 90 × 210 mm
Hmotnost včetně baterií: 1 kg

Použití
Revize domovních a průmyslových elektrických instalací
Kontrola proudových chráničů RCD
Měření impedance sítě a poruchové smyčky
Měření impedance smyčky bez vybavení RCD
Kontrola izolačního odporu
Kontrola spojitosti ochranných vodičů
Kontrola sledu fází
Měření napětí a frekvence
Údržba a diagnostika elektrických instalací

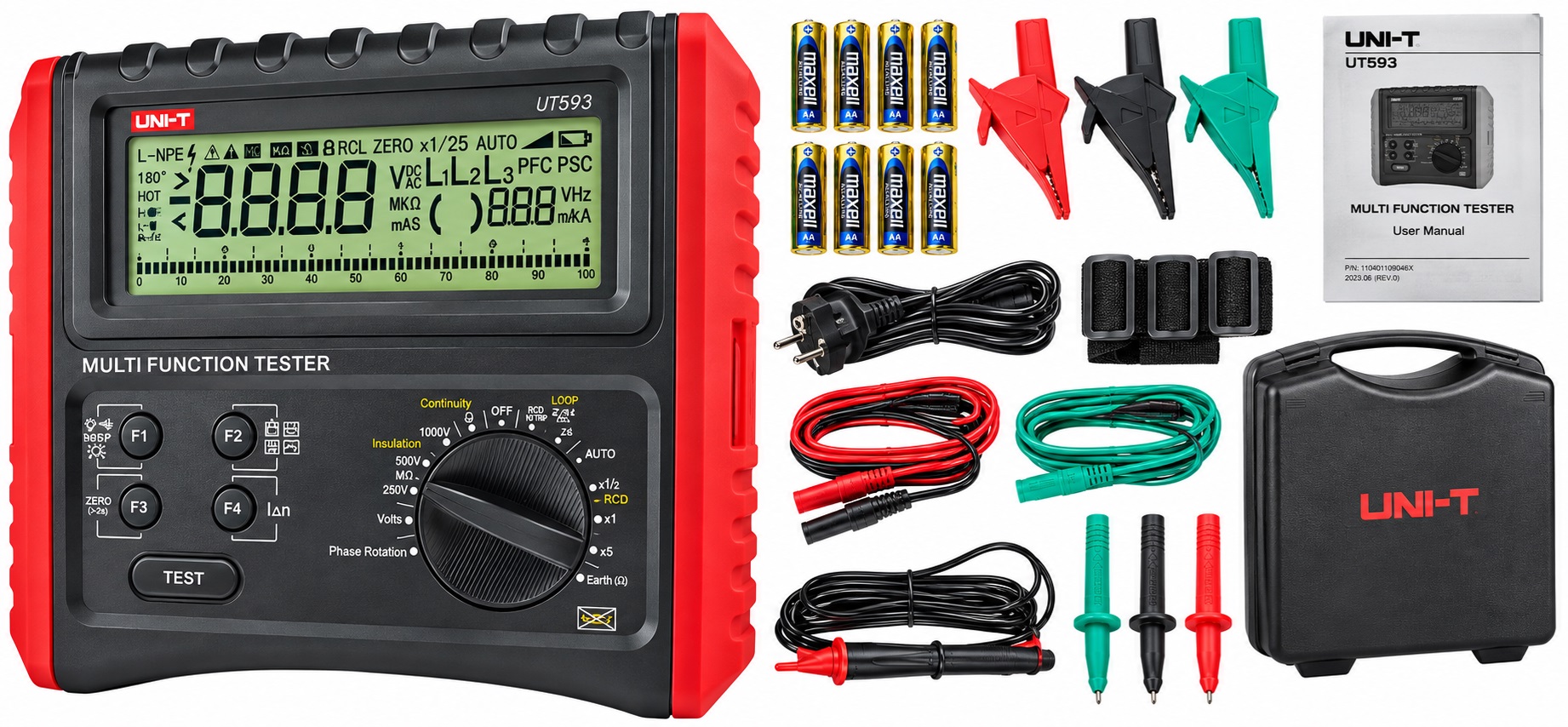

Rozsah dodávky:
UNI-T UT593 multifunkční revizní přístroj

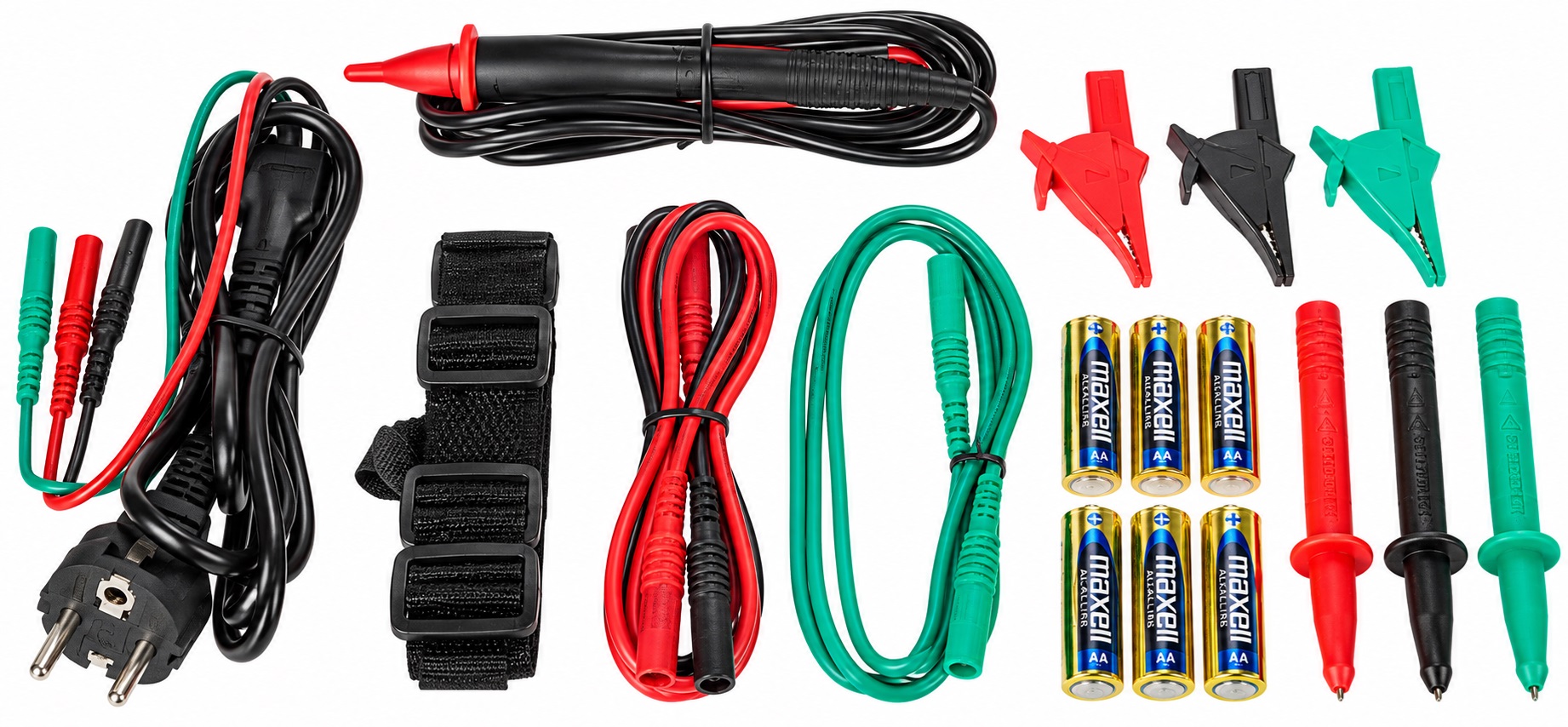

Měřicí příslušenství

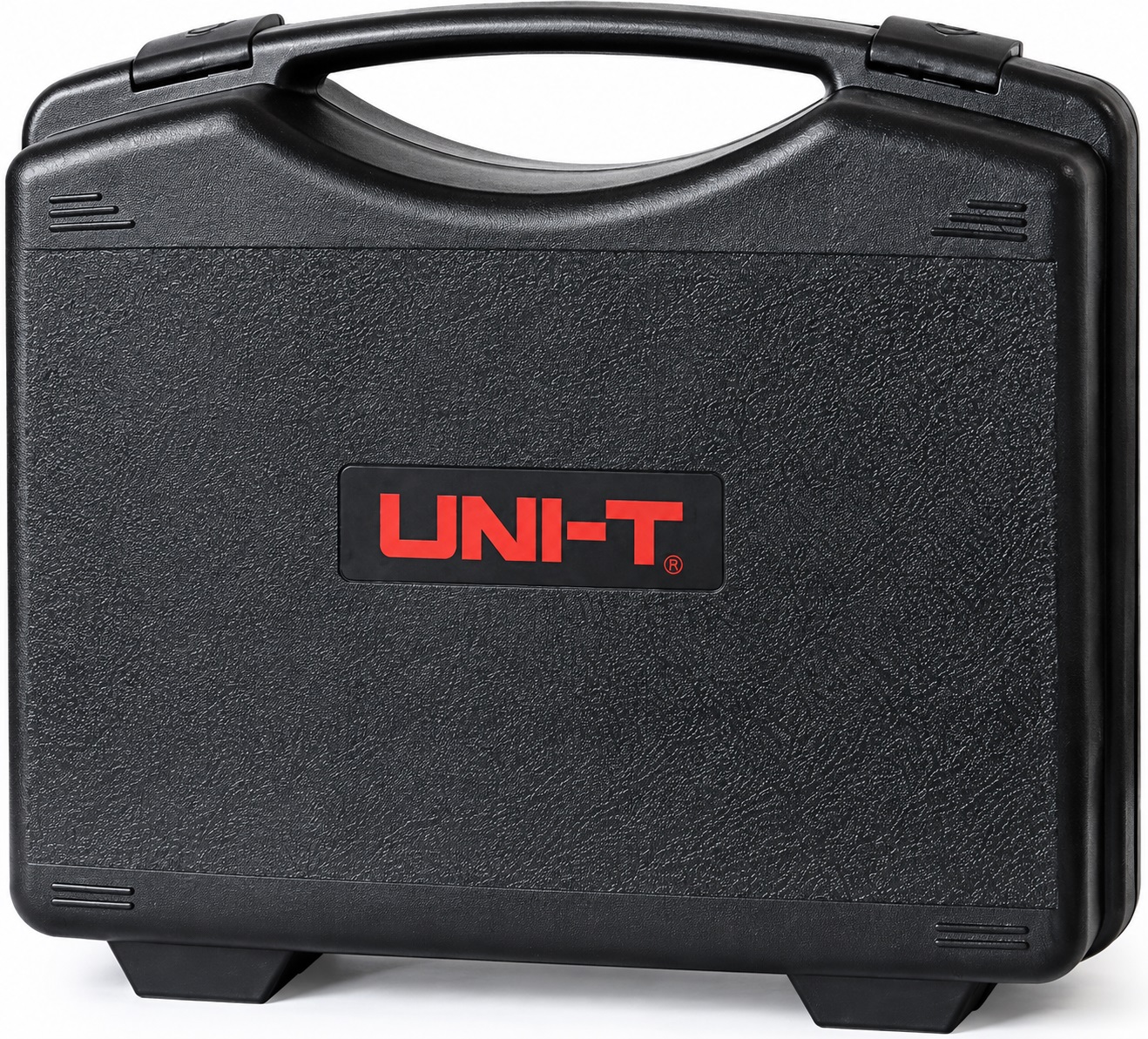

Ochranné pouzdro
6× baterie AA 1,5 V
