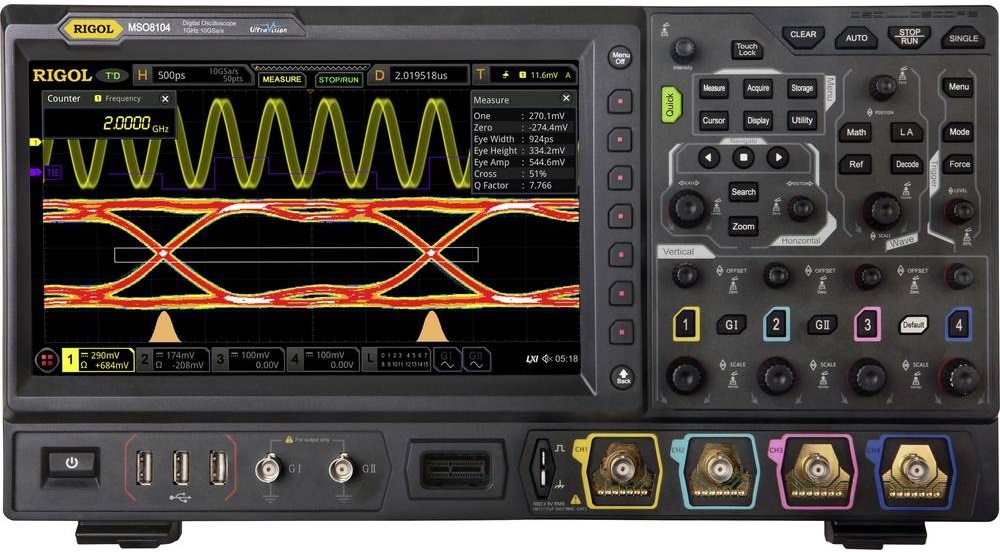

Rigol MSO8104 digitální osciloskop 1 GHz, 4 kanály

RIGOL MSO8104 digitální osciloskop řady MSO8000 je vysoce výkonný osciloskop založený na technologii RIGOL UltraVision II

Řada MSO8000 je skutečný všestranný přístroj, má digitální voltmetr, frekvenční čítač a volitelné dvoukanálové generátory libovolného signálu. Kombinace hluboké paměti, vysokého poměru šířky pásma vzorku, vysoké rychlosti zachycení křivky, záznamu a přehrávání křivky v reálném čase charakterizuje tuto sérii. Tato řada také volitelně nabízí analytické metody v reálném čase oční diagram a výkon jitteru. Zařízení mají také kapacitní 10palcový multidotykový displej, který zajišťuje snadné ovládání.

Výhody produktu:
Inovativní technologie UltraVision II
Hlubší paměť 500 Mpts
Záznam průběhu v reálném čase a přehrávání až 450 000 snímků
Displej s víceúrovňovou gradací jasu (256 úrovní)
USB 2.0 Host & Device, Ethernet/LAN/LXI, HDMI video výstup

Klíčové vlastnosti:
Šířka pásma: 1 GHz (možnost upgradu na 2 GHz)
Hloubka paměti: 500 Mpts
Oční diagram / analýza jitteru v reálném čase (volitelné)
Doba náběhu: = 350 ps

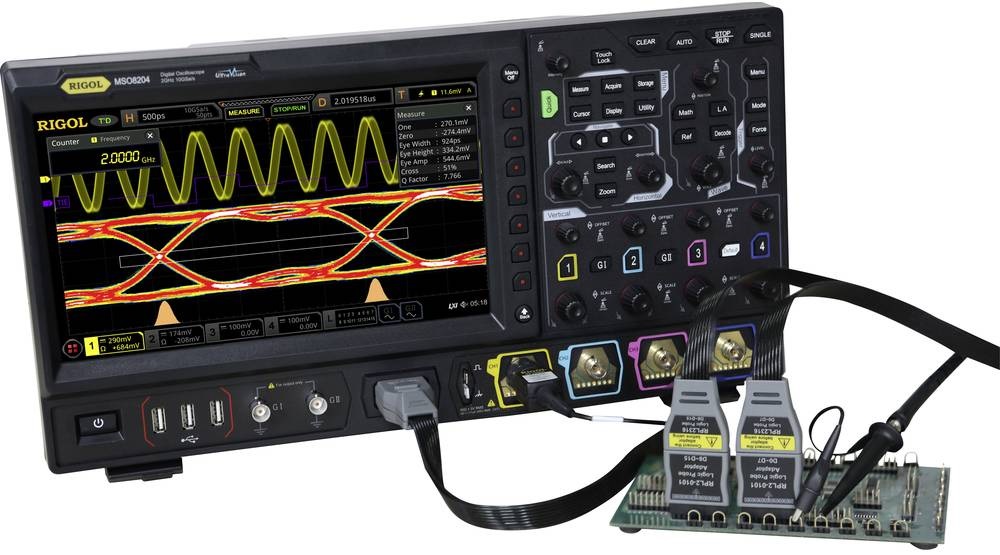

Kanály: 4 + 16 digitálních kanálů (vyžadováno RPL2316)
Režim vzorkování: Vzorkování v reálném čase
Vzorkovací rychlost: až 10 GSa/s
Displej: 10,1", vícedotykový (1024 x 600)

Všeobecně:
Typ osciloskopu se smíšeným signálem
Rozlišení 12-bit
Model MSO8104
Barva černá
Provedení
Šířka pásma 1000 MHz
Kanály 4
Vzorkovací rychlost 10 GS/s
Doba náběhu 0,583 ns
Displej 10,1" LCD
Typ displeje plnobarevná dotyková obrazovka
Úhlopříčka 25,65 cm
Dotyková technologie ano
Displej podsvícený ano
Speciální vlastnosti
Multimetr ano
Spektrální analyzátor ano
Frekvenční čítač ano
Připojení/rozhraní

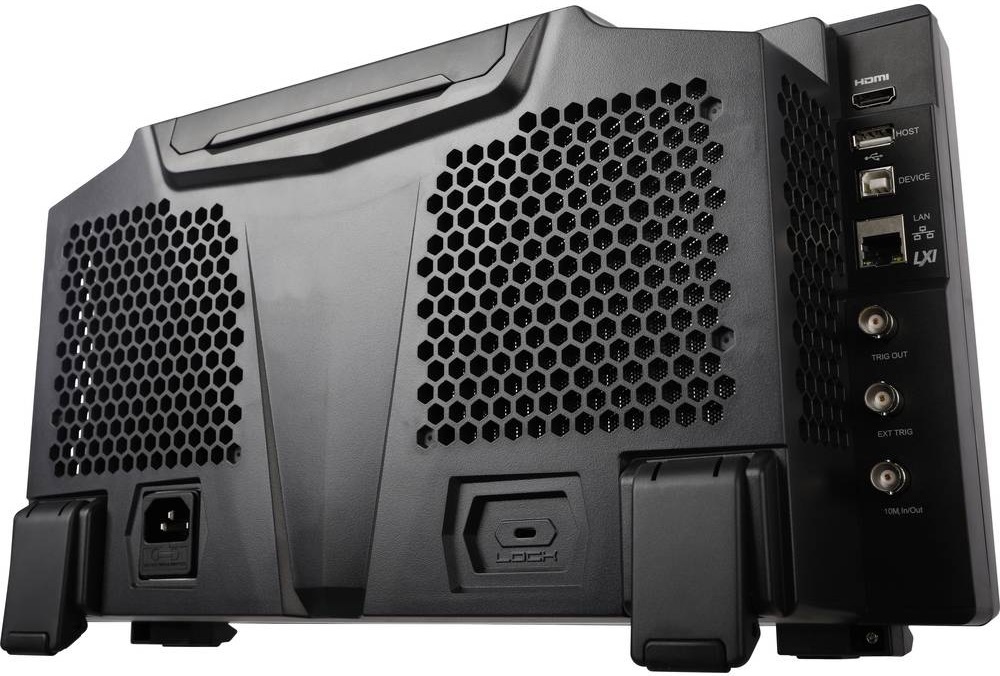

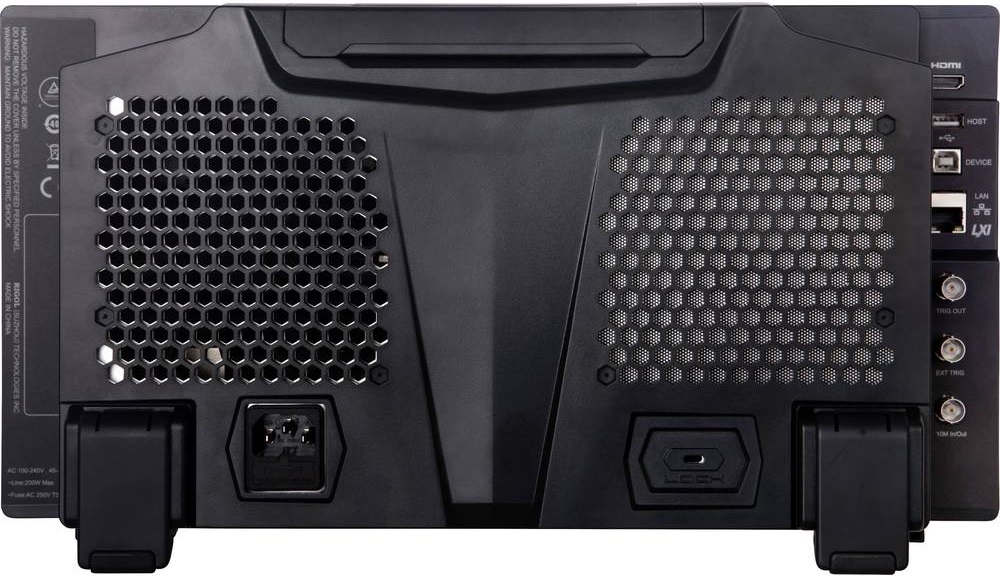

Připojení LAN, USB zařízení, USB host, HDMI
USB zařízení a hostitel
HDMI ano
LAN ano
Smíšený
Specifikace MSO
Rozměry 410x224x135 mm
Hmotnost 4kg
Vstupní napětí (síť) 100 - 240 V AC
Síťová frekvence 45-440 Hz
Zástrčka EF - francouzská + ochranný kontakt CEE 7/7
Síťová přípojka, přístroj C14 - zásuvka přístroje (m)

Rozsah dodávky:

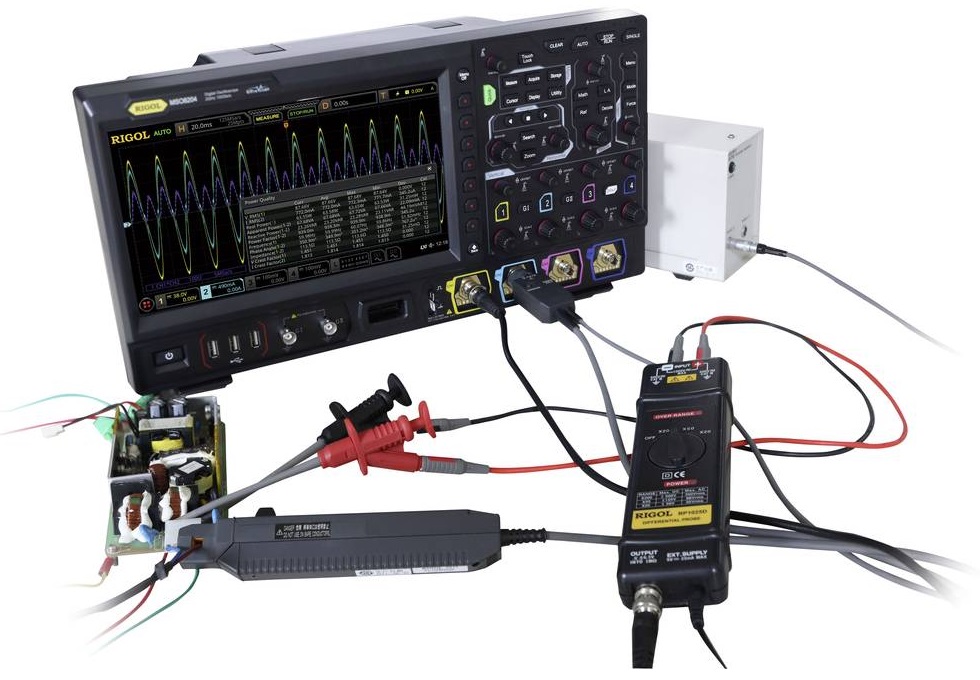

4 sondy PRP3500A (šířka pásma 500 MHz), 2 sondy RP6150A (šířka pásma: 1,5 GHz), přední ochranný kryt, kabel USB, napájecí kabel a stručný návod (anglicky).

Volitelně jsou k dispozici Rackmount (RIGOL RM6041) a MSO sonda (RIGOL RPL2316) nebo aktivní 2,5 GHz sonda (RIGOL PVA7250) a velký výběr sond RIGOL.
