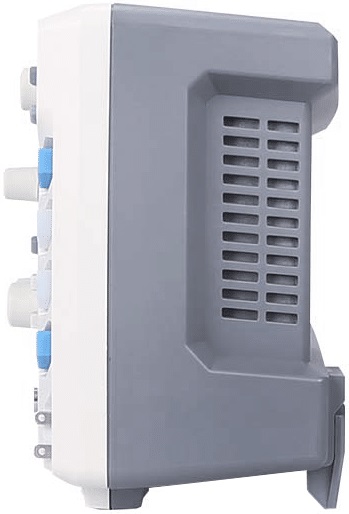

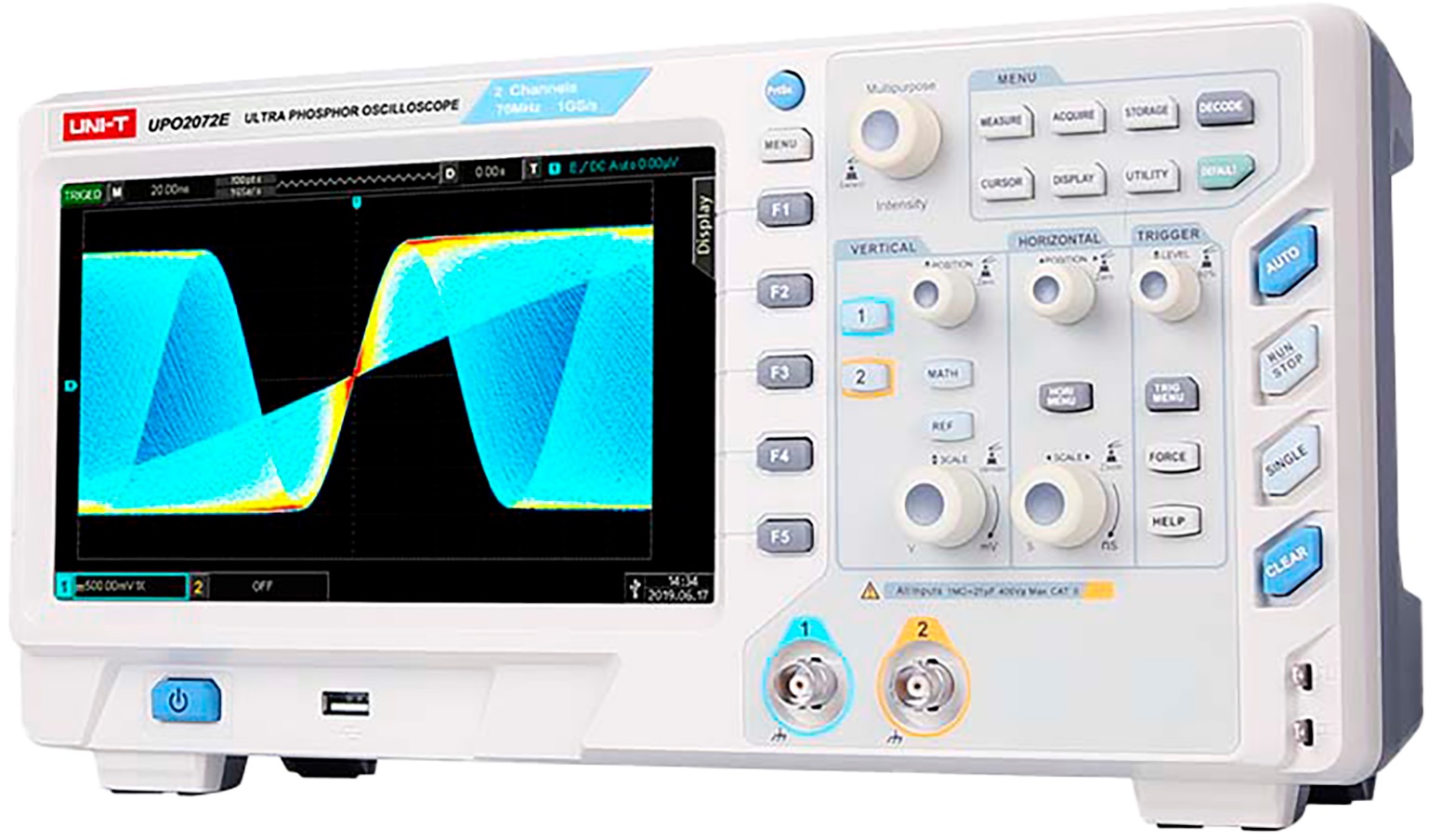

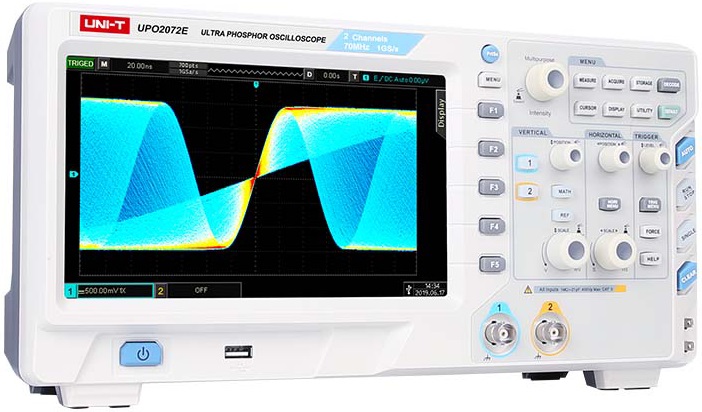

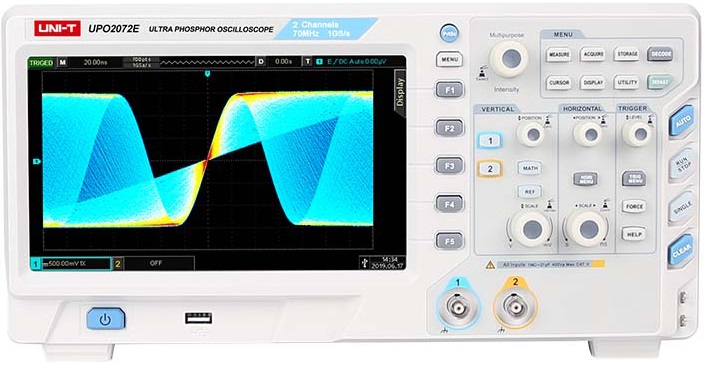

UNI-T UPO2072E osciloskop

Osciloskop UPO2072E je stolní digitální dvoukanálový osciloskop s technologií Ultra Phosphor ze série UPO2000E. Osciloskop je vybaven vzorkováním 1 GS/s v reálném čase a rychlostí snímání vln až 80000 wmfs/s. To je bohatě dostačující pro šířku pásma, která je 70 MHz (na rozdíl od vyšších verzí UPO2104E, UPO2102E, které jsou až do 100 MHz). Osciloskop umožňuje nepřetržité hardwarové zaznamenávání až 65000 průběhů vlnění s max. hloubku uložení 56Mpts na kanál a automatické měření 34 parametrů signálu.

Je to multifunkční, vysoce výkonný osciloskop, který je snadno ovladatelný s velmi dobrými technickými specifikacemi. Je vybaven displejem 800 x 480 pixelů. Podporuje USB úložiště a komunikaci s PC pomocí funkce Plug and play USB. Oproti dřívější verzi UPO2072CS se liší novým softverovým vybavením (firmware).

Řada UPO2000E je zaměřena na uspokojeni nejrozsáhlejších trhů používajících osciloskopy, jako jsou komunikace, polovodiče, počítače, letectví, přistrojová technika, průmyslová elektronika, spotřební elektronika, automobilová elektronika, údržba zařízeni v terénu, výzkum a vývoj, vzděláváni atd.

Šířka pásma: 70mhz
Počet kanálů: 2
Vzorkování v reálném čase: 1GS/s (jeden kanál), 500MS/s (dva kanály)
Max. Hloubka paměti: až 56Mpts (na kanál)
Počet průběhů za sekundu: až 80 000 wfms/s
Rozsah časové základny: 5ns/div-50s/div
Vstupní vazba: (1MΩ±2%)//(21pf±3pf)
Verikální osa: 1mv/div - 20V/div (1MΩ)
Náběžná hrana (typicky): ≤5ns
Přesnost DC zesílení: ±3%
Počet uložených průběhů: 65000
Spouštění: Hrana, Okno, Runt, Time Out, Nth Edge, Delay, Duration, Setup/Hold, Pulse Width, Slope, Video, Pattern
Dekódování sběrnic: RS232/UART, I2C, SPI
Matematické operace s průběhy: A+B, A-B, axb, A/B, FFT, Logic operation, Editable Advanced, Filter
Automatické měření: Max, Min, High, Low, Middle, Pk-Pk, Ample, Mean, Cycle Mean, RMS, Cycle RMS, Area, Cycle Area, overshoot, preshoot, Period, Freq, Rise, Fall, +Width, -Width, +Duty, -Duty, risedelay, falldelay, Phase, FRR, FRF, FFR, FFF, LRF, LRR, LFR, LFF
Počet měření: 5 souběžných měření
Statistiky: průměr, Max, Min, standartní odchylka, počet měření
Frekvenční čítač: hardwarový 6 bitů
Standartní rozhraní: USB-Host, USB-Device, LAN, AUX (Trig Out, Pass/Fail)

Doporučený interval kalibrace: 1x ročně
Třída certifikace: CAT I 300 Vrms, CATII 100 Vrms, přechodové přepěti 1000 Vpk
Napájení: 100V až 240V AC, 45 až 440Hz
Displej: 8 palců, TFT LCD, 800x480 pixelů
Hmotnost: 3,5kg
Rozměry (š x v x h): 336 x 164 x 108mm

Rozsah dodávky:

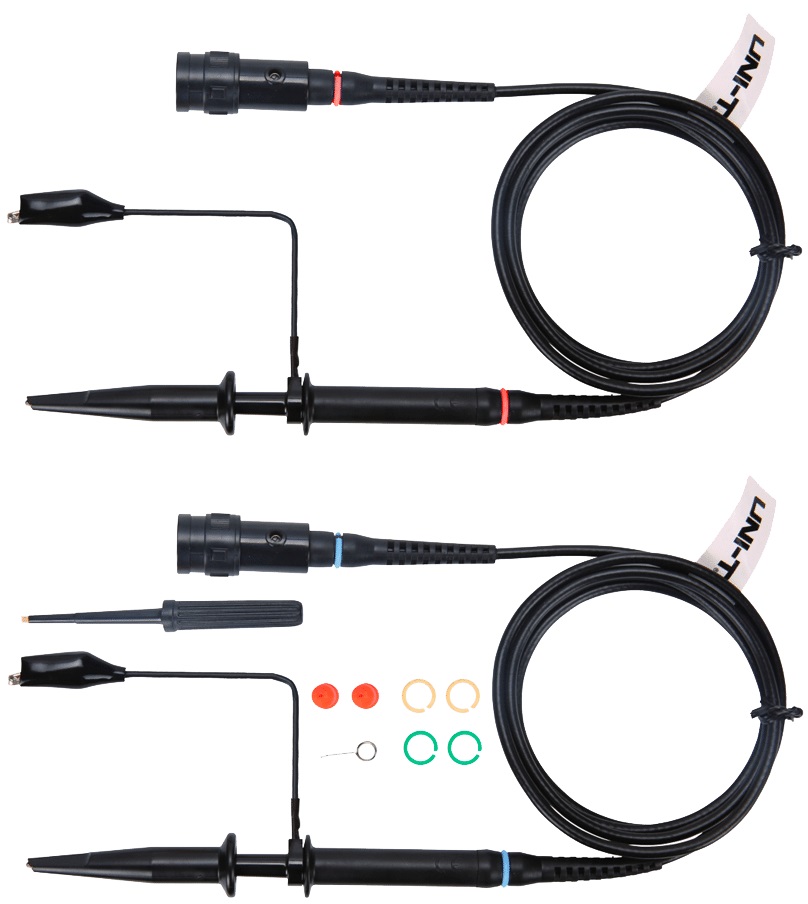

Sonda do 100mhz (s přepínatelným děličem 1x,10x): 2 ks

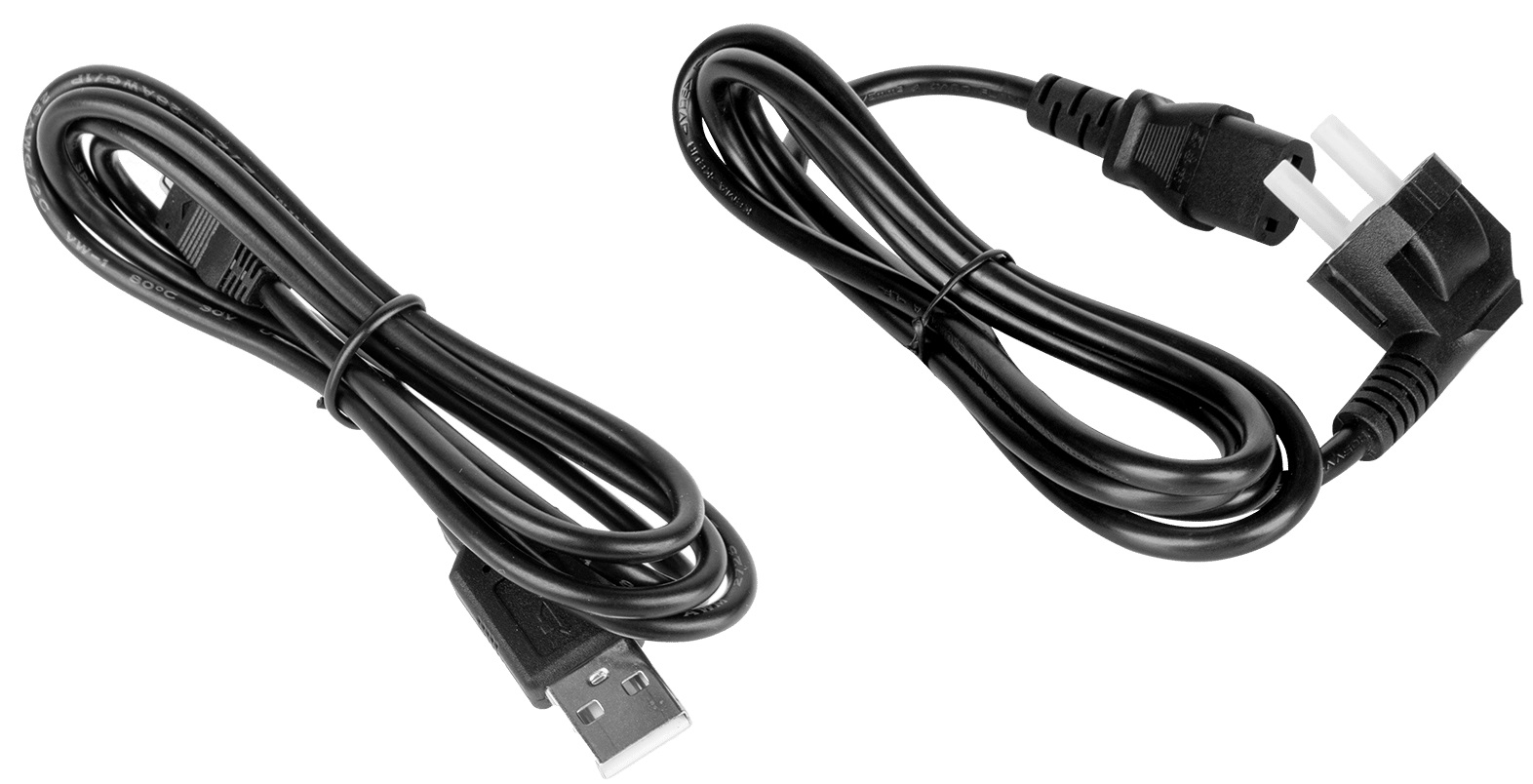

Oddělitelný třížilový napájecí kabel: 1 ks
Kabel USB (UT-D06): 1 ks
Uživatelský manuál: 1 ks
