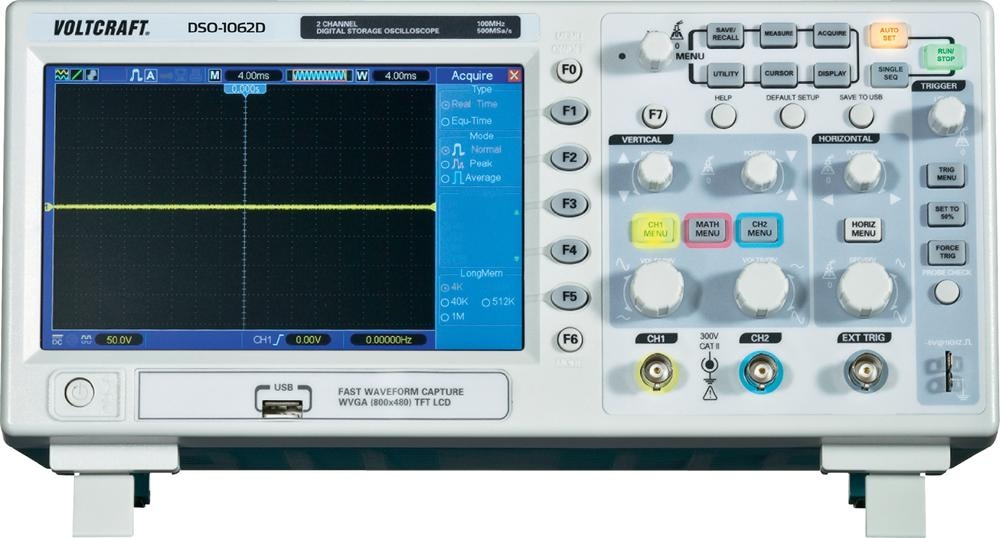

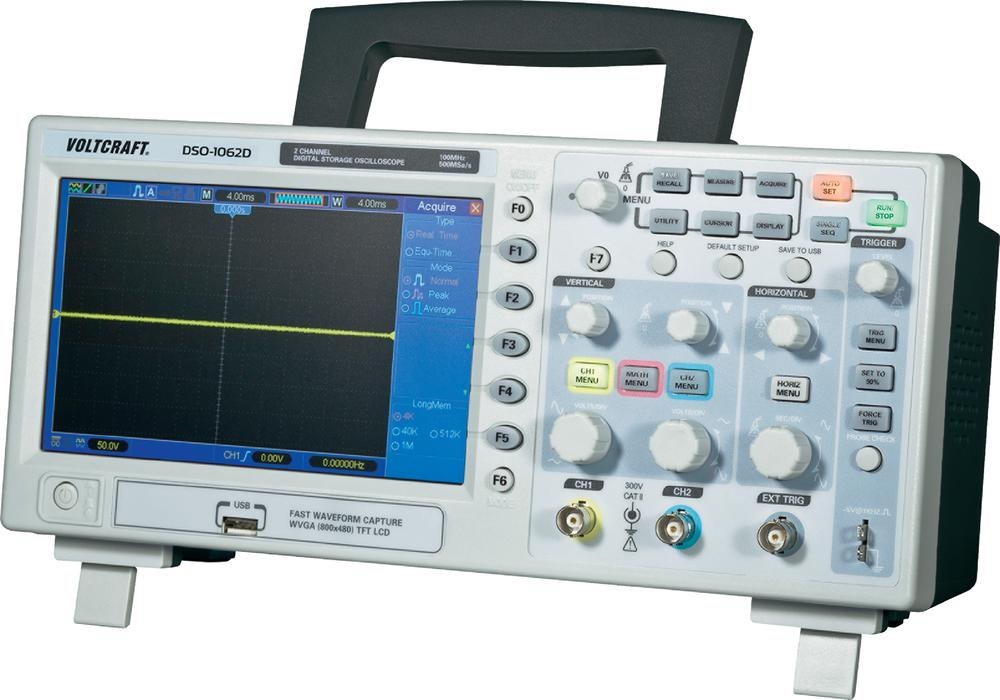

DSO-1062D, 2-kanály, 60 Mhz digitální osciloskop Voltcraft

Základní model řady digitálních paměťových osciloskopů. Přístroj má 2 kanály s šířkou pásma 60 MHz při reálném čase 1 GSa/s. Velikost paměti 512 kpts pro kanál nebo 1 Mpts při použití jednoho kanálu. Velký barevný displej 17,7 cm (7") s rozlišením 800 x 480 pixelů a USB rozhraní pro ukládání dat do externí paměti dále zvyšují u přístroje DSO-1062D poměr výkon-cena. DSO-1062D má USB rozhraní, vícejazyčné menu, rozsáhlé možnosti trigování, automatické funkce jako FFT a software, který je součástí dodávky.

Rozměry (š x v x h) 313 x 142 x 108 mm
Kalibrace ISO / DKD
Typ/rozlišení displeje 800 x 400 px
Rozhraní 1x USB
Matematické funkce Pk-pk, Max, Min, Efektivní hodnota, Cyc. RMS, Hz, Perioda, Čas nástupu/čas poklesu, Poz/neg půlvlna
Doba náběhu < 5.8 ns
Rozlišení 8 Bit
Šířka pásu 60 MHz
Velikost obrazovky 17,7 cm
Vstupní impedance 1 MΩ
Vstupní spojení DC AC GND
Přesnost ±3 %
Displej (druh, velikost, řádky/znaky/rozlišení) LCD
Příkon max. 30 W
Vzorkovací kmitočet 1 GS/s (Single mód), 500 MS/s (Dual mód)
Napájení 100 - 240 V/AC
Hloubka paměti 1 MPts (Single), 512 kPts (Dual)
Trigrování (spouštění) DC, AC, HF, LF, Noise, EXT, EXT/5
Typ kanálu 2
Rozsah časové základny 4 ns - 40 s/div
Druhy režimu CH1, CH2, Dual, XY
Rozsah vstupního napětí 2 mV - 100 V (DC/ACpp)
Vertikální vychylování 2 mV - 5 V/díl
Hmotnost 2 kg
Šířka pásma 60 MHz
1 GS/s v reálném čase je ekvivalentních 25 GS/s
Včetně 2 sond

Rozsah dodávky:
2 měřicí sondy s děličem (1:1/10:1)
Síťový kabel
USB kabel
Software
Podrobný návod (v angličtině)
Stručný návod (mnohojazyčný)
