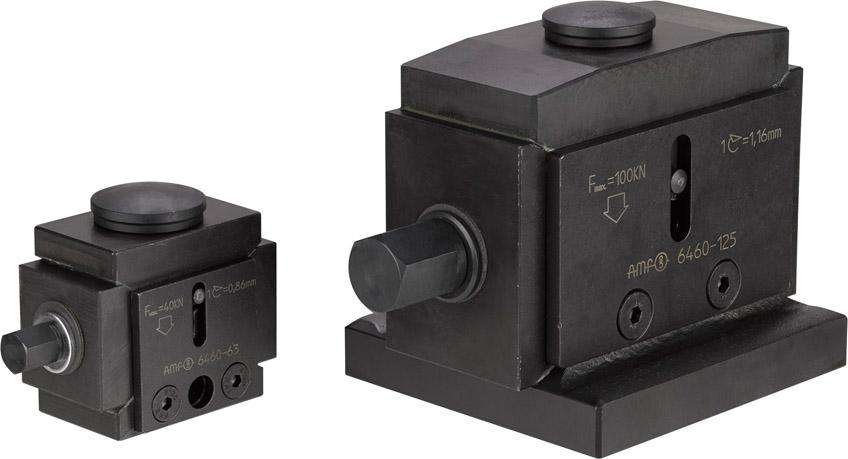

AMF 72785 seřizovací klín HERKULES 125/100 - 125 mm

Vyrovnávací a seřizovací klín Herkules
Ze zušlechtěné tvárné litiny a oceli.
Popuštěno na brunýrovaný odstín.
Provedení se středicím otvorem průměr 12 mm.
Rovnací klín můžete rukou snadno přestavit při zatížení na 1/3 nosnosti (Fmax.).
Přesně opracované klínové plochy dovolují klidné a přesné nastavení, přesnější než 1/10 mm, volitelně šroubem s rýhovanou hlavou nebo klíčem na šestihranné šrouby.
Dvojitý klínový efekt umožňuje přesné vertikální pohyby bez bočního posuvu.
Vhodné k upínání těžkých litinových a kovaných obrobků na velkých nástrojových zařízeních.
Kromě toho se rovnací klín může nasadit na „těžké šroubovací podpěry”.
Přitom je nutné použít válcový kolík DIN 6325 (12 x 30 mm).

Rozsah dodávky:
Rovnací klín s kulovým nástavcem (Obj. č. 3930)

Velikost: 125
Přestavení na výšku (h-H): 100 - 125 mm
Rozměr A: 60 mm
Rozměr B: 115 mm
Rozměr L: 125 mm
Rozměr šestihranu (SW): 24 mm
Stoupání (výškové nastavení) H:* 1,16 mm/U
Nosnost: 100 kN
