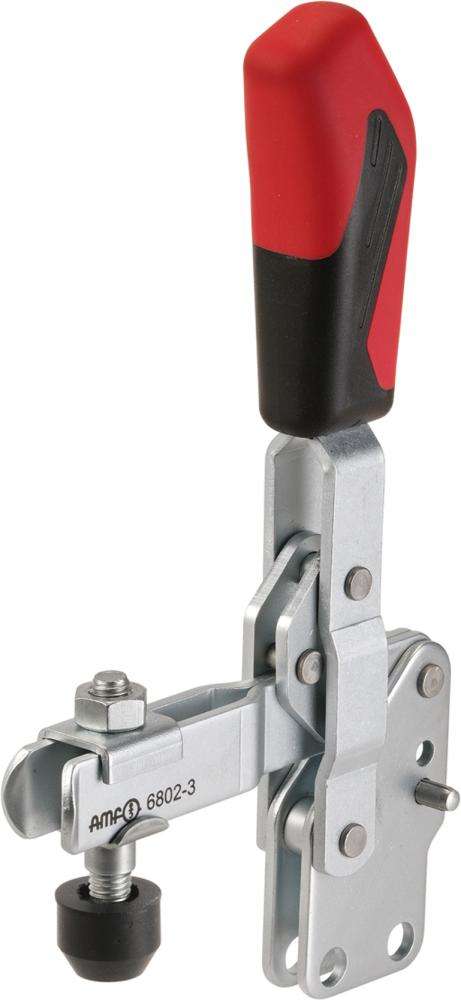

AMF 90266 vertikální upínač AMF 90266 pozinkované, s přítlačným vřetenem, rozměr 6802, velikost 6

Tento horizontální rychloupínací komplet je vybaven otevřeným přídržným ramenem a vertikální patkou (nohou). Je pozinkován a pasivován pro maximální odolnost. Nýty z nerezové oceli se ve velikostech 2 až 6 pohybují v povrchově tvrzených pouzdrech pro zajištění hladkého chodu. Místa s ložisky jsou namazána pro optimální funkčnost. Ergonomická rukojeť odolná proti oleji má velké madlo a měkké komponenty pro pohodlné uchopení. Bezpečnostní prvek chrání proti sevření prstů a pojistka zajišťuje, že přítlačný šroub na konci upínacího ramena zůstane na svém místě.

Použití
Komplet je ideální pro upevnění na můstky a použití ve svařovaných konstrukcích.

Výška upnutí 33 - 90,5 mm
Celková výška 369 mm
Celková délka 231 mm
Průměr otvoru 13 mm
Přídržná síla 3 400 - 5 500 N
