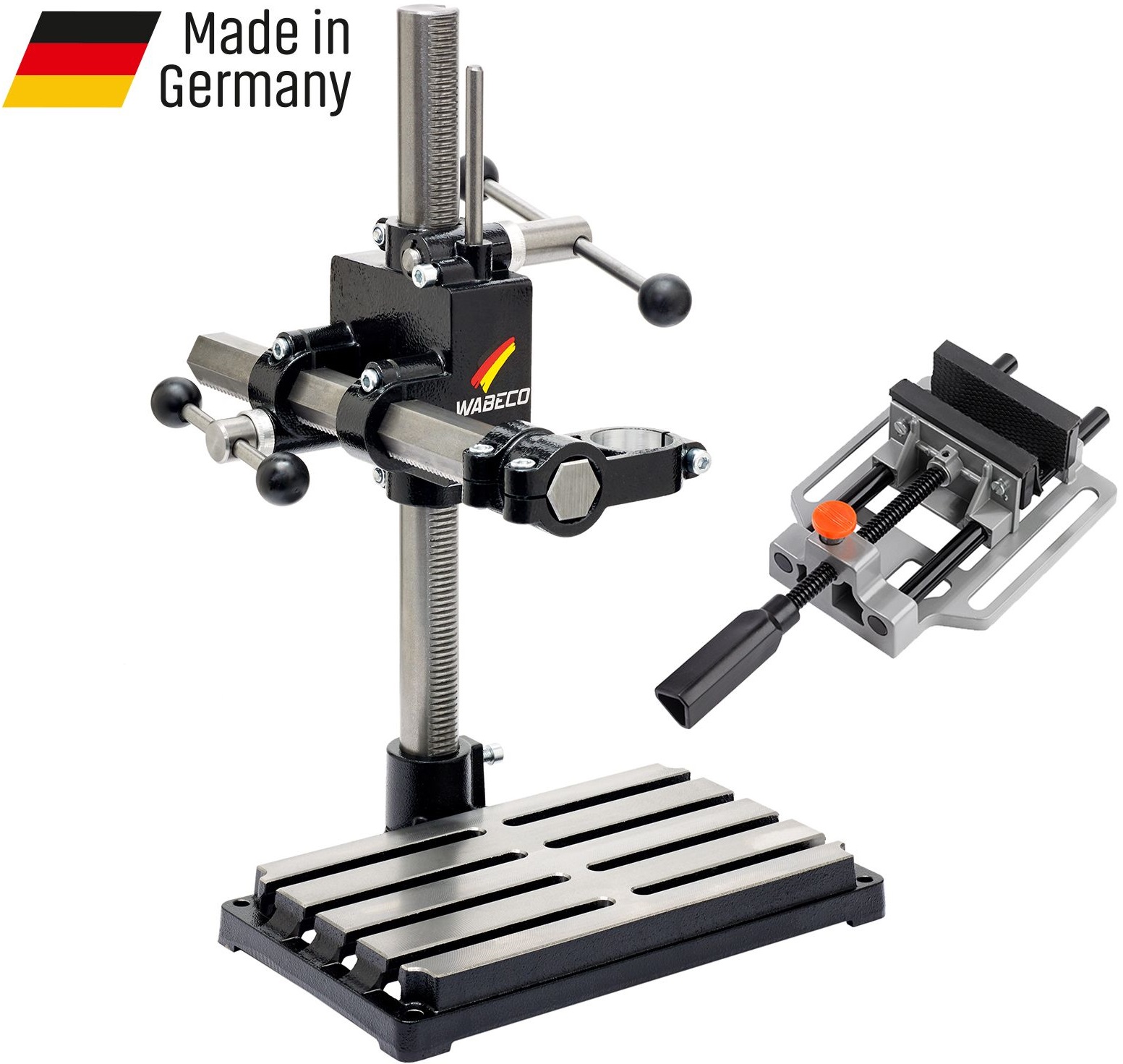

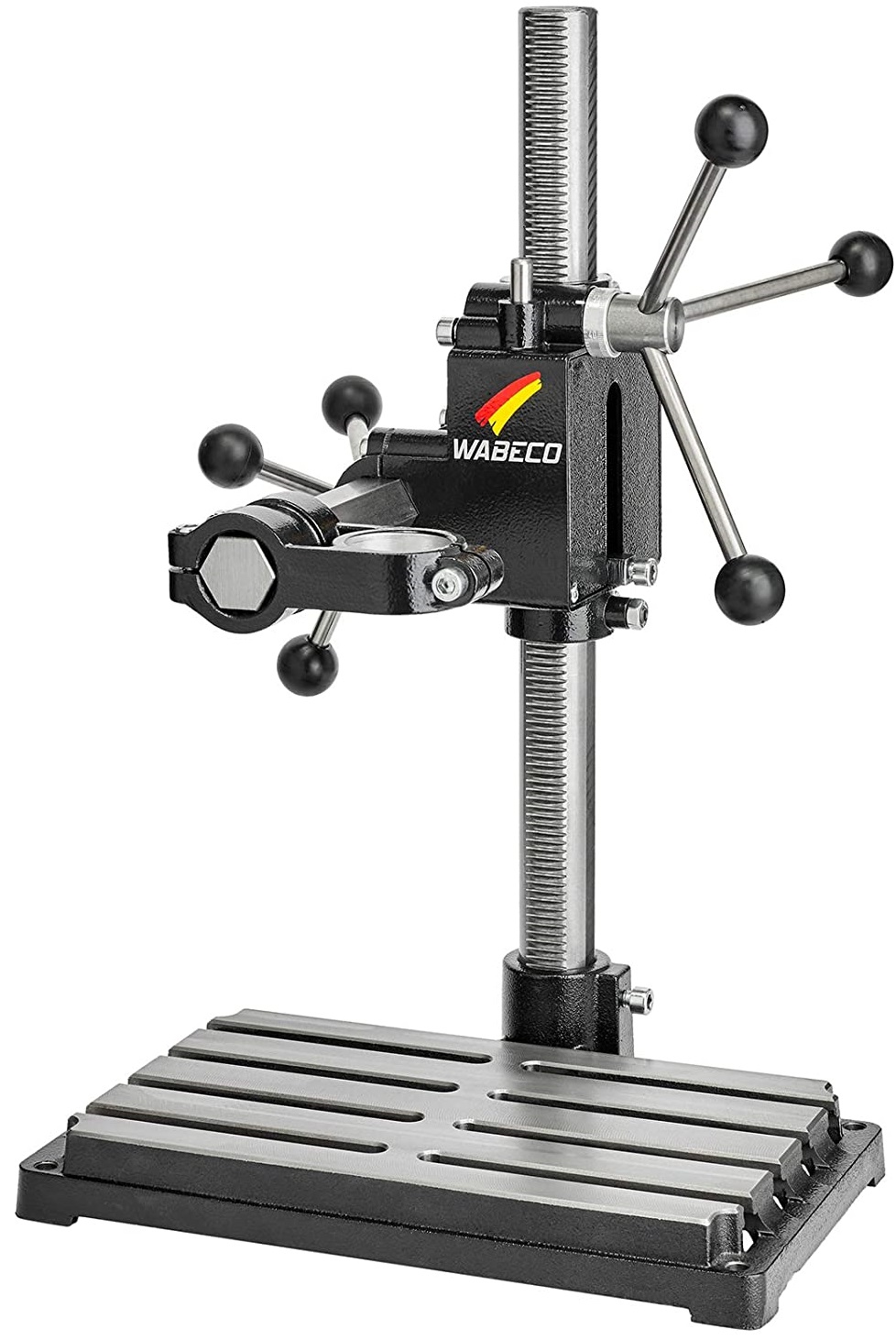

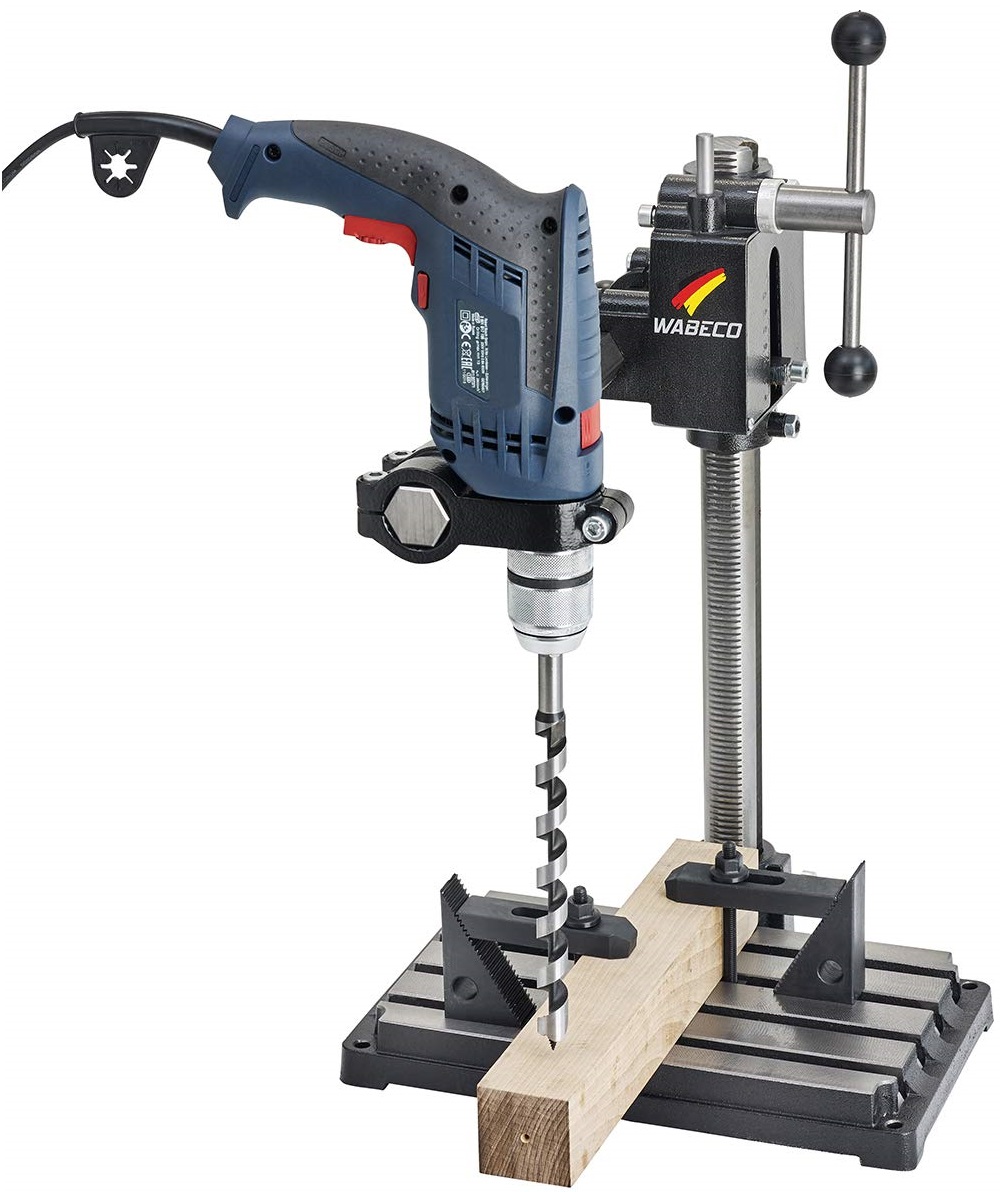

Wabeco BF1240 stojan pro vrtačku a frézu + strojní svěrák 24556

S TÍMTO JEDINEČNÝM MULTIFUNKČNÍM SYSTÉMEM, O KTERÉM DOMÁCI MISTŘI TAJNĚ SNÍ A KTERÝ NADCHNE I SKUTEČNÉ PROFESIONÁLY!

Tyto stojany navrhla a vyrábí společnost WABECO sama
Tento model je speciálně navržen pro malé obrobky
Flexibilní alternativa ke klasickým stojanovým vrtačkám, která šetří místo
Precizní vrtání a frézování
Stojan si umíte nastavit přímo nad obráběný materiál
Rozsáhlé příslušenství splňuje nejrozmanitější požadavky zákazníků

WABECO vrtací a frézovací stojan pro vertikální a horizontální posuv

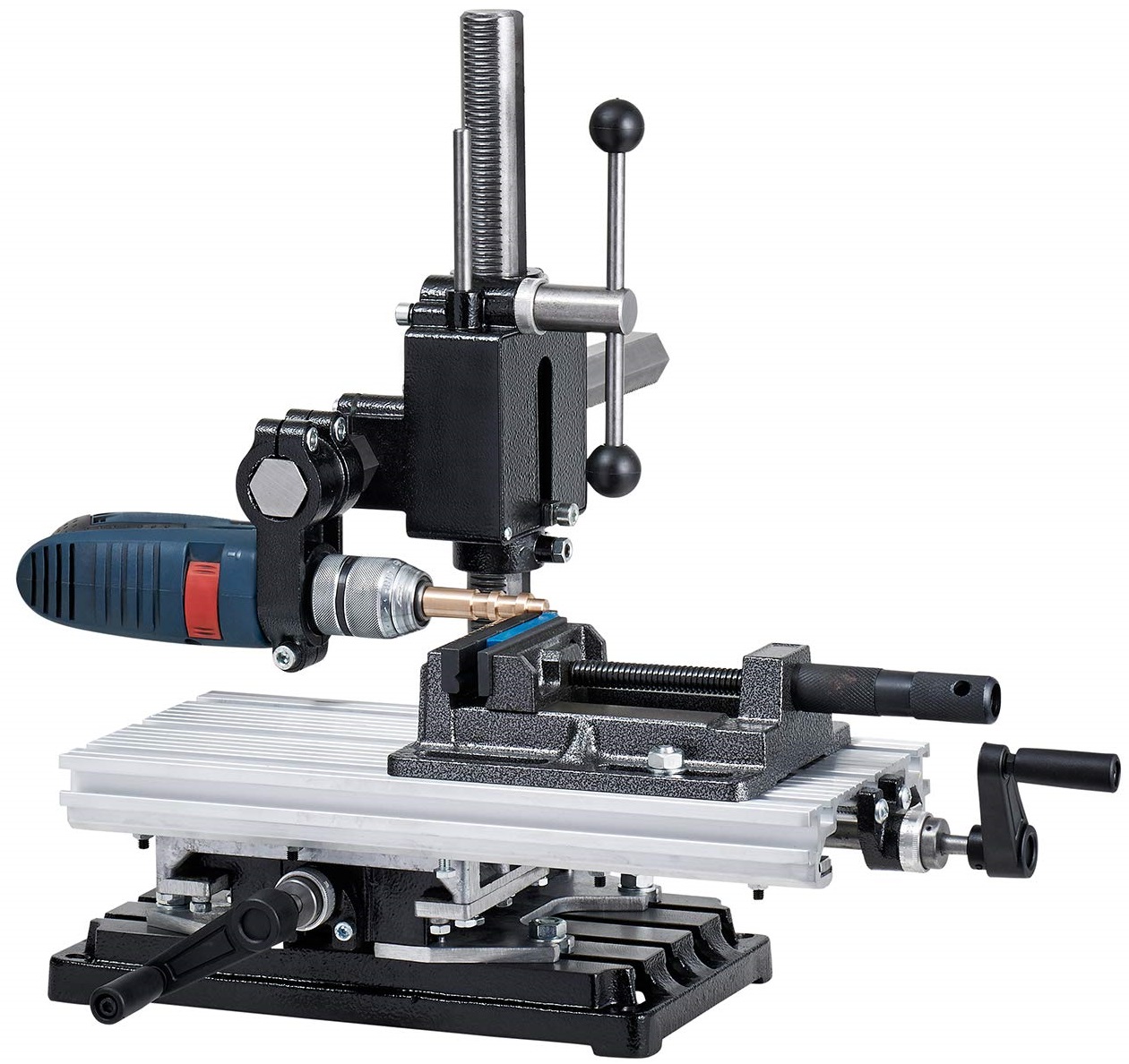

Sekundární posuv (příčný pohyb na ose Y) umožňuje vrtání a frézování
Ocelový sloup z masivního plného profilu uložený v masivní základně vrtacího stojanu umožňuje otáčení o 360, přičemž si umíte uzamknout libovolné pootočení nebo uzamčení přesného pootočení o 15°. Tím pádem můžete přesně vrtat i na extra velkých obrobcích!
Umožňuje upnout vrtací nebo frézovací zařízení s upínacím průměrem Ø 43 dle EU normy

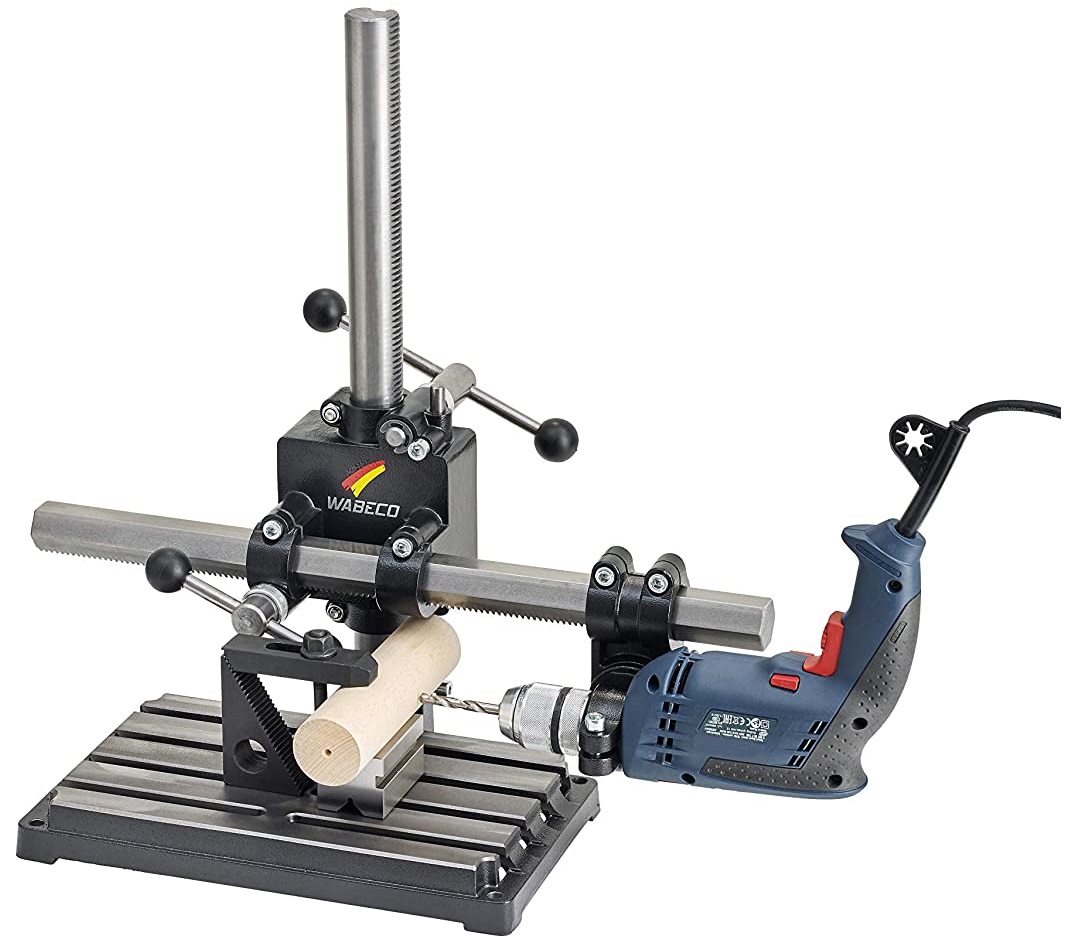

Potočení základny umožňuje využít tento vrtací stojan i jako malý soustruh
Základna je tvořena kusem frézované šedé litiny o rozměrech 300 x 180 mm
Je vybavena 4 T-drážkami, které umožňují flexibilní, ale hlavně stabilní upevnění obrobku. Výška drážek je určena pro 10 mm T – úchopy nebo pro matice o rozměru M10
Vertikální zdvih je 55 mm a je omezen vratnou pružinou a rovněž je vybaven dorazem, abyste vždy navrtali přesnou požadovanou hloubku.
Vodící pouzdra se 2 nastavitelnými vodicími válci a 2 nastavitelné stupnice pro Y – osu a Z – osu
Heavy Duty design pro každodenní tvrdé podmínky v dílně
Hmotnost bez balení 14,1 Kg
Vhodné pro opracování kovů, dřeva a plastů

Celková výška stojanu je 500 mm

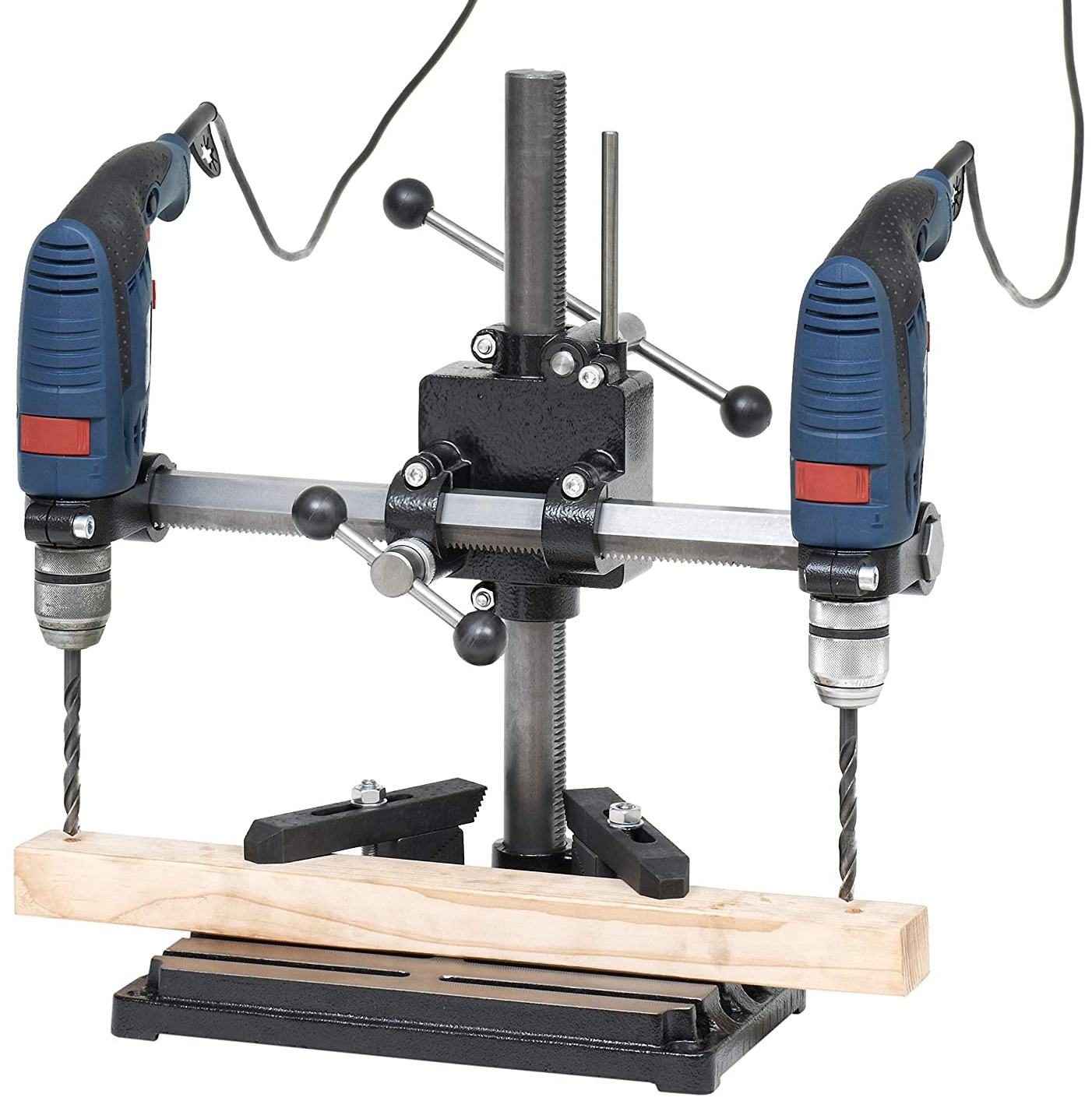

Celková délka 6-hranného ramene je 350 mm
Pracovní rozsah
Na ose Z – 250 mm
Na ose Z – 175 mm
Masivní ocelový sloup otočný o 360°
Celková výška 500 mm
ozubený Ø 35 mm
ocelový sloup lze otočit o 360° v základní desce a zajistit v jakékoli poloze, proto mohou být práce prováděny ze všech stran a mohou být zpracovávány i velké obrobky

Šestihranný ocelový výložník
Celková délka 350 mm
Ozubený 30 mm
Podpěra stroje

Pro montáž pohonných jednotek s Euronormem Ø 43 mm

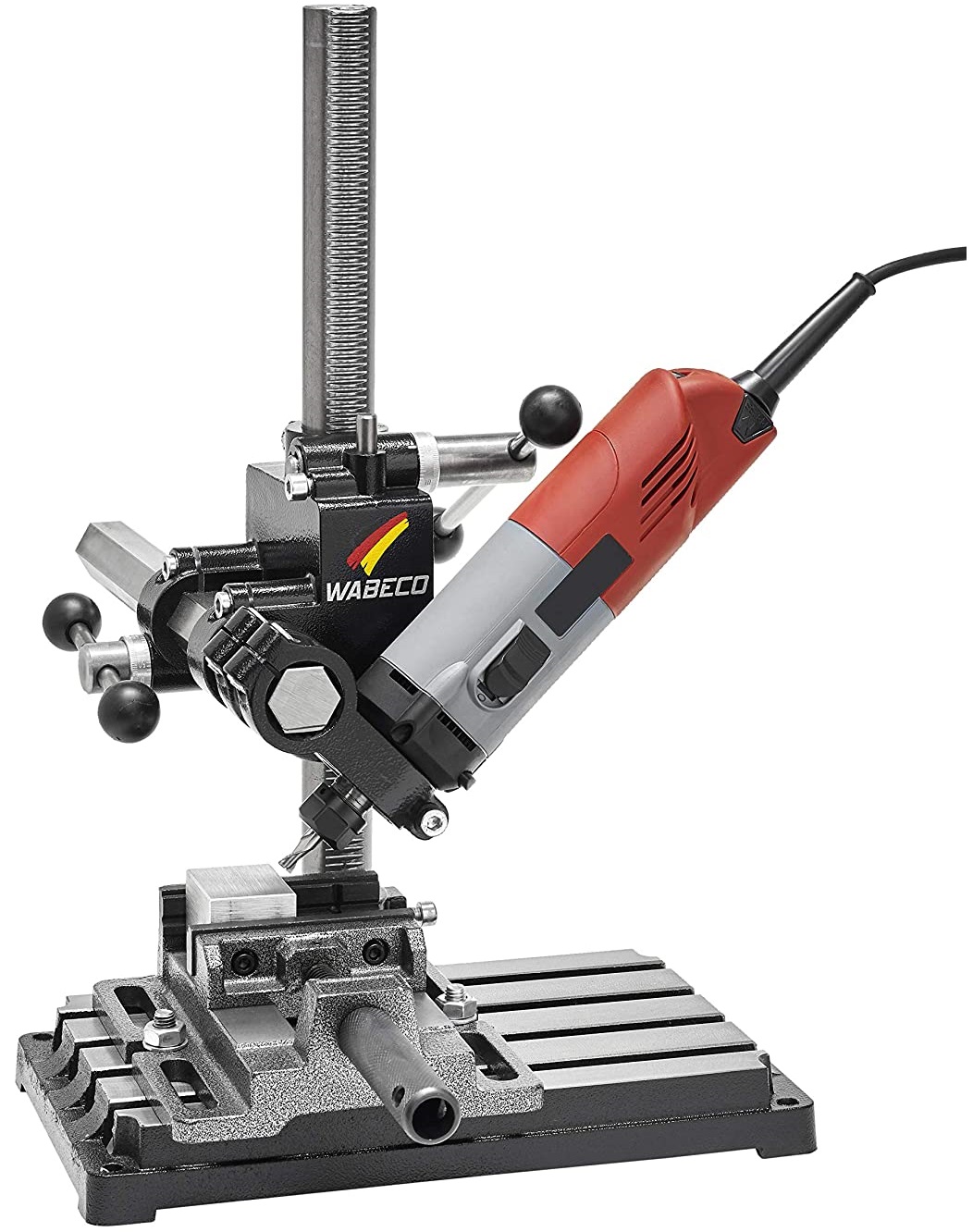

Otočný o 360° s blokováním každých 15°

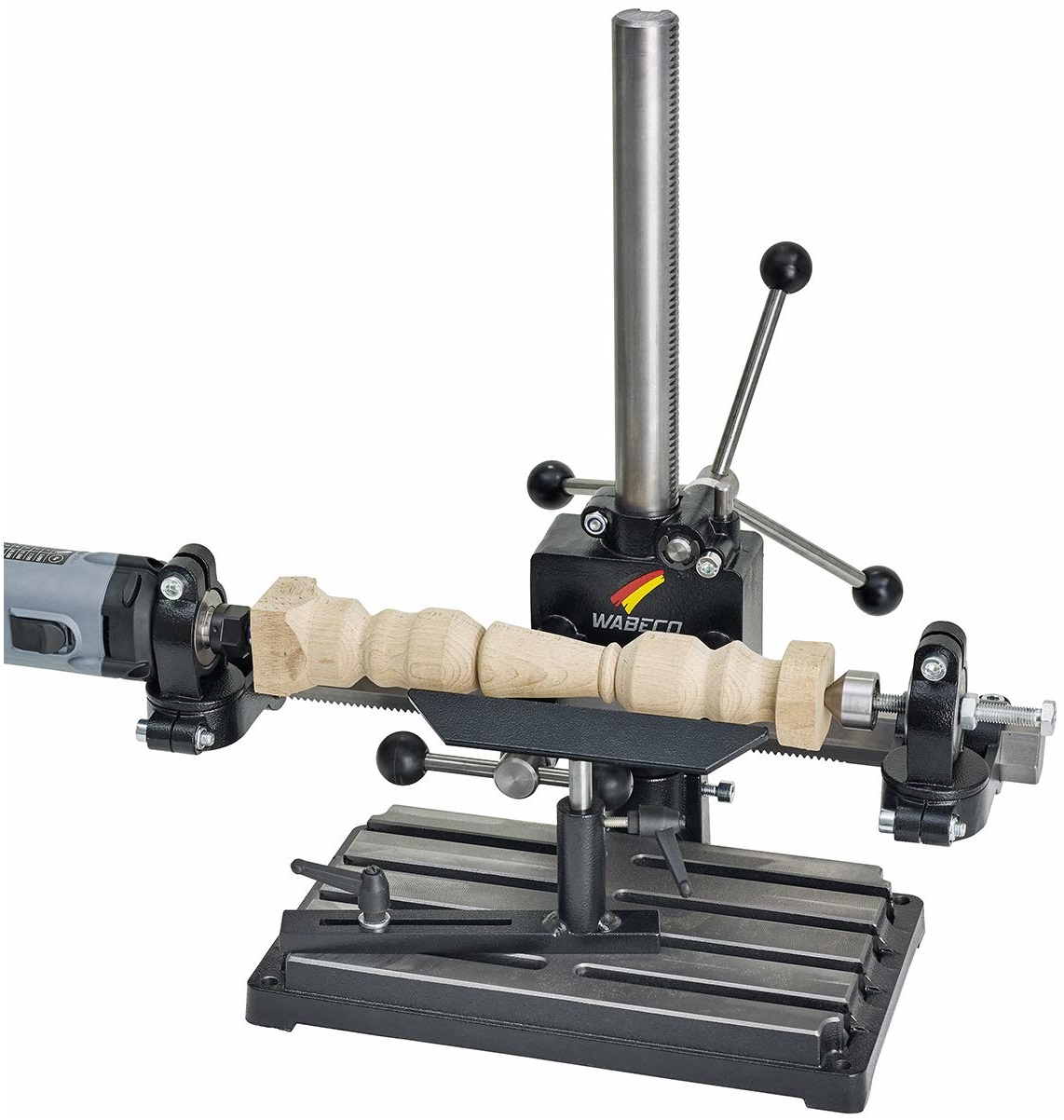

Pootočením držáku stroje se stojan na vrtání / frézovací stůl může použít pro malé filmování

Základová deska
Vyrobeno z litiny, frézováno 300 x 180 mm
Se 4 T-drážkami toto flexibilní a stabilní upnutí obrobku
Šířka drážek pro 10 mm drážky T nebo šestihranné šrouby M10
Hloubkový doraz a vratná pružina

Pro vrtání obrobků vždy přesně do stejné hloubky

Vodící kladka
Se 2 nastavitelnými vodicími kladkami

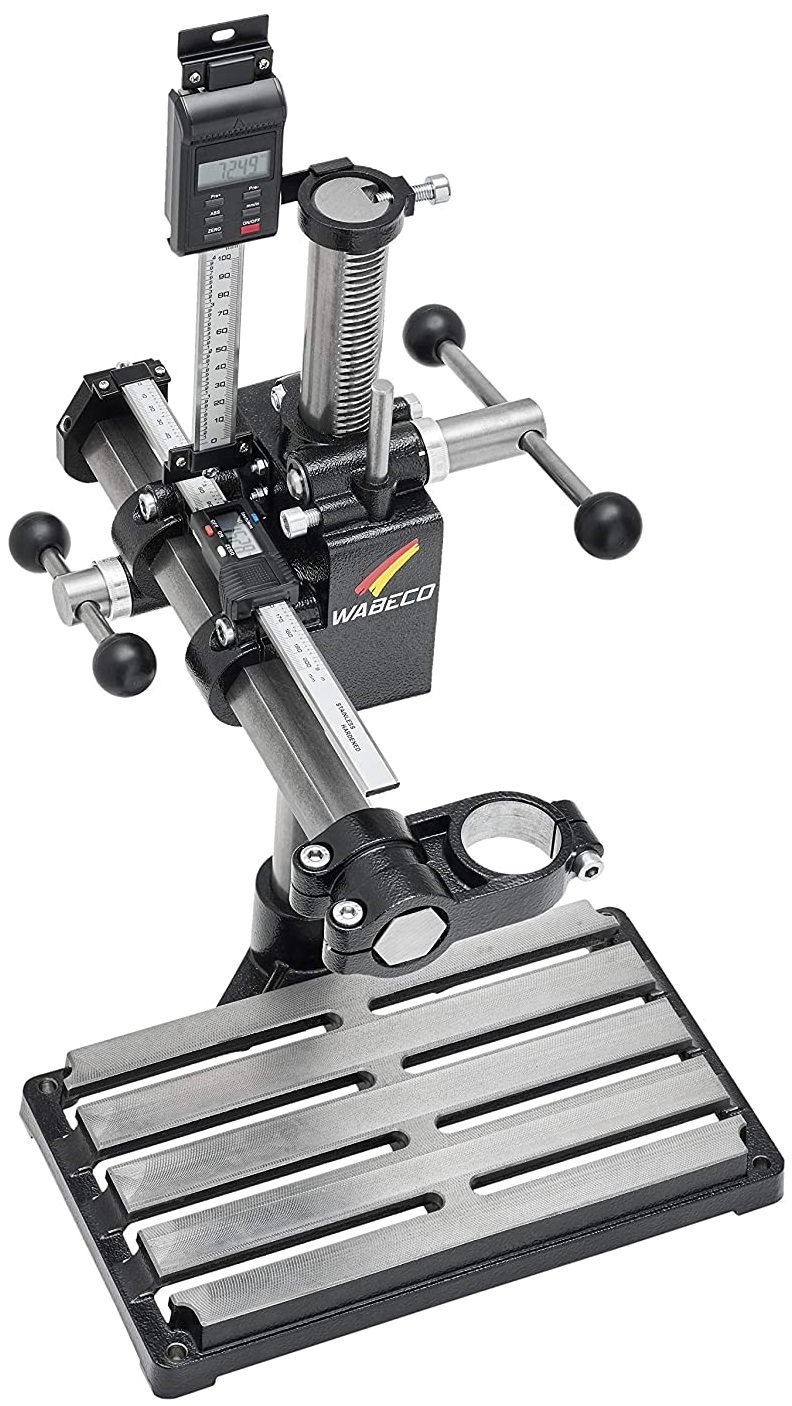

2 nastavitelné kroužky stupnice pro vertikální dráhu osy Z a laterální dráhu osy Y
Robustní design

Hmotnost 14,1 kg

Použití
Pro kovoobrábění, zpracování dřeva a zpracování plastů

Rozsah dodávky:
Upínací zařízení
