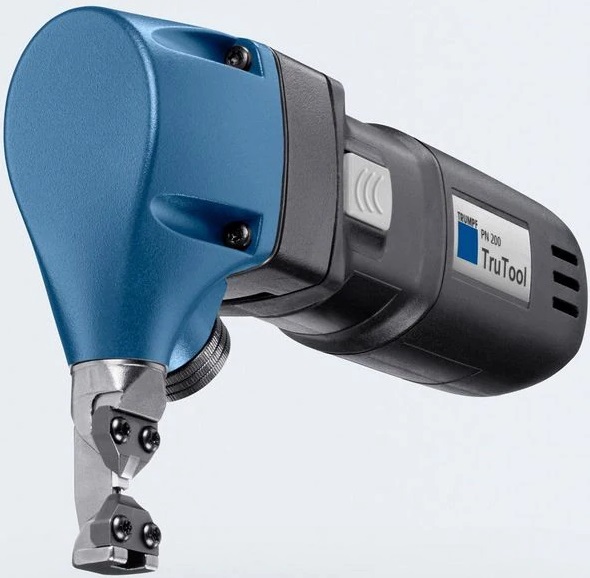

TruTool PN 200 profilový prostřihovač Trumpf

Výkonný a vhodný pro profily do hloubky 85 mm

TruTool PN 200 je se svým krátkým nástrojem koncipován speciálně pro trapézové plechy do hloubky profilu 85 mm a pro profily C-L-U. Jeho výkon stačí na konstrukční ocel do 2 mm a ušlechtilou ocel do 1 mm a řeže i zdvojené plechy. Přitom můžete nástroj na místě otočit o 360°. Změna směru řezu, výměna razníku a držáku nástroje probíhá rychle a bez použití nástrojů. Pro rozšíření oblasti použití si můžete vybrat různé hloubky nástroje.



Stroj s krátkým nástrojem

Pro obrábění profilových hloubek do 85 mm a profilů C-L-U. Vhodný i pro vlnitý plech



Redukuje dobu přípravy stroje na minimum

Výměnu razníku a nosiče nástroje provedete plynule a bez pomoci nástrojů



Ideální pro těžce přístupná místa

Pracovní polohu můžete jednoduše a bez nástrojů nastavit v krocích po 45° až do 360°



Nepřekonatelně rychlý

Rychlý a výkonný s 2,1 metry za minutu v konstrukční oceli 400 N/mm2



Možnost dodatečného vybavení pro flexibilní práci

TruTool PN 201, PN 200 a N 200 jsou založeny na stejné multifunkční základně přístroje. Tak máte kdykoliv možnost doplnit přístroj později o další nástroj. Každý přístroj má své silné stránky při opracování různých plechů: TruTool N 200 pro plochý a vlnitý plech, TruTool PN 200 pro trapézové plechy do hloubky až 85 mm.



Aplikace :

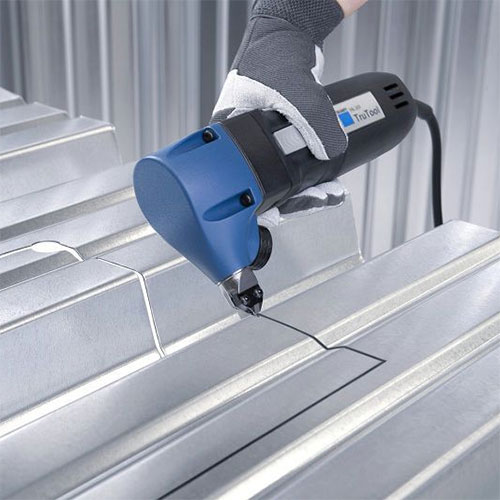

Trapézový plech

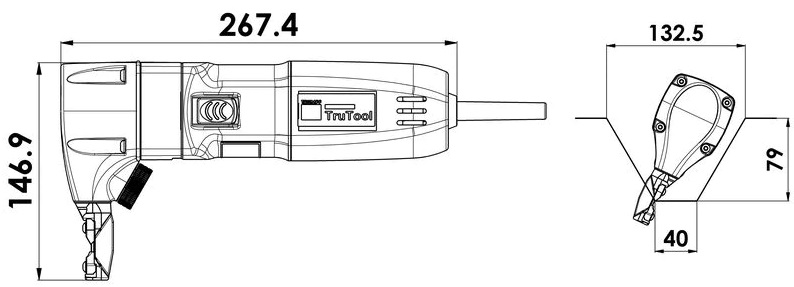

Pro oddělování profilových hloubek do 86 mm a šířek 132,5/40 mm. Pro rovné a diagonální řezy.

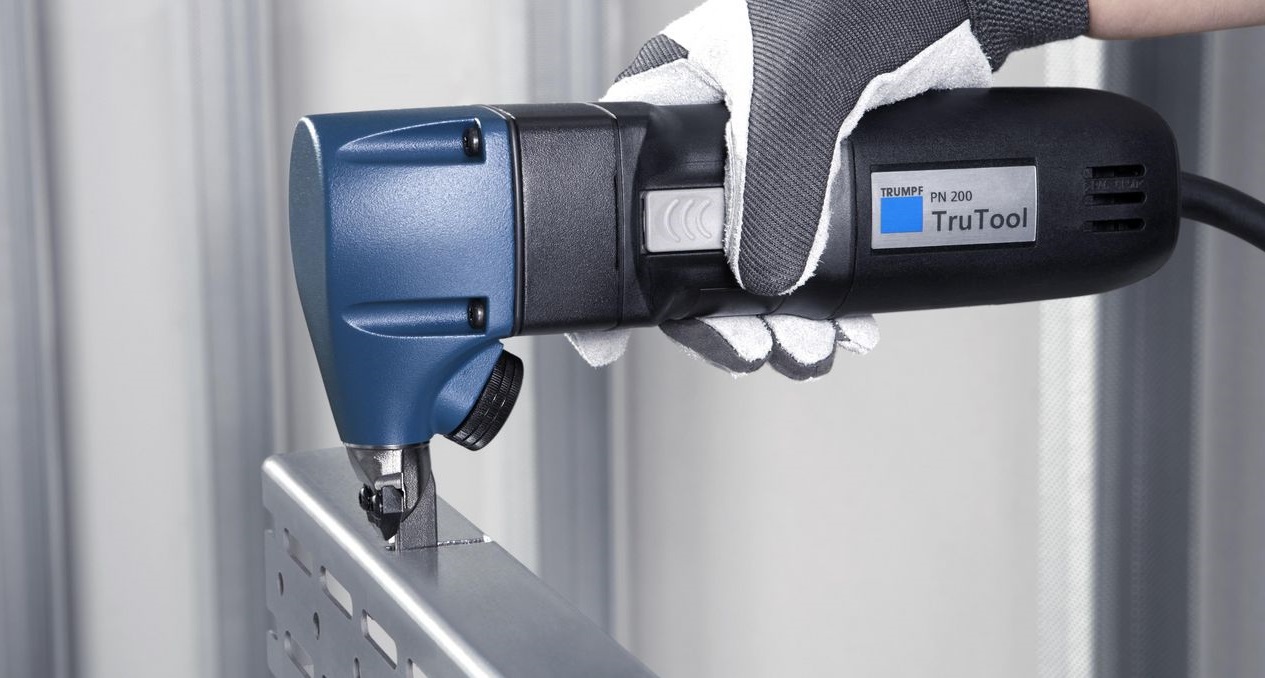

Profily

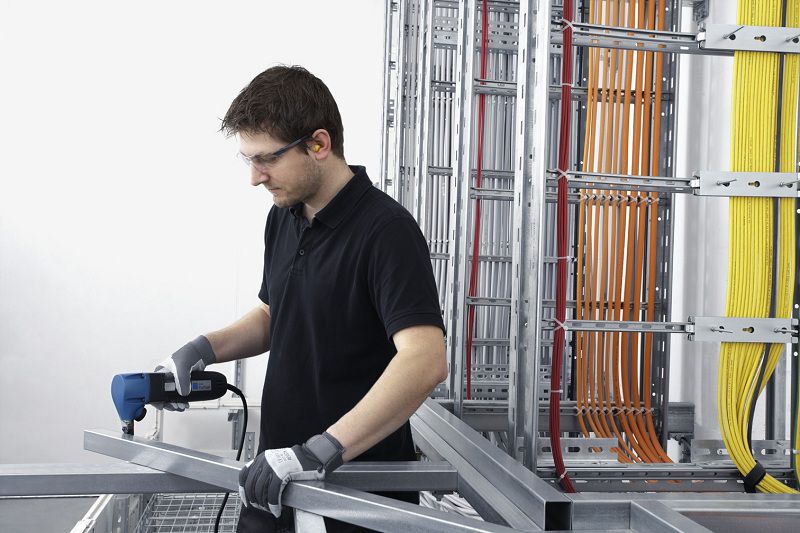

Na oddělování profilů C-L-U



Vlnitý plech

Pro zkracování a oddělování. Pro diagonální řezy, radiální řezy a vnitřní výřezy



Maximální tloušťka ocel. plechu 400 n/mm² 2 mm

Maximální tloušťka ocel. plechu 600 n/mm² 1,5 mm

Maximální tloušťka ocel. plechu 800 n/mm² 1 mm

Maximální tloušťka hliník. plechu do 250 n/mm² 3 mm

Poloměry

Nejmenší poloměr 50 mm

Všeobecně

Pracovní rychlost 2,1 m/min

Počet zdvihů při jmenovité nosnosti 1500 1/min

Průměr počátečního otvoru 24 mm

Jmenovitý příkon 550 W



Rozsah dodávky :

Razník standard (zabudovaný) 2260206

Matrice standard (zabudovaná) 2260207

Vedení razníku (zabudované) 1884927

Nástroj PN 200 (zabudovaný) 1750693

Otěrová deska (instalována) 2260208

Imbusový klíč T x 20 (0144680)

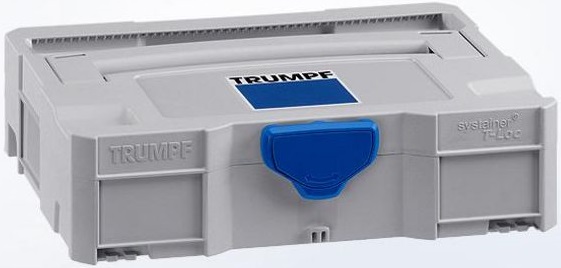

TRUMPF box S1 1763681
