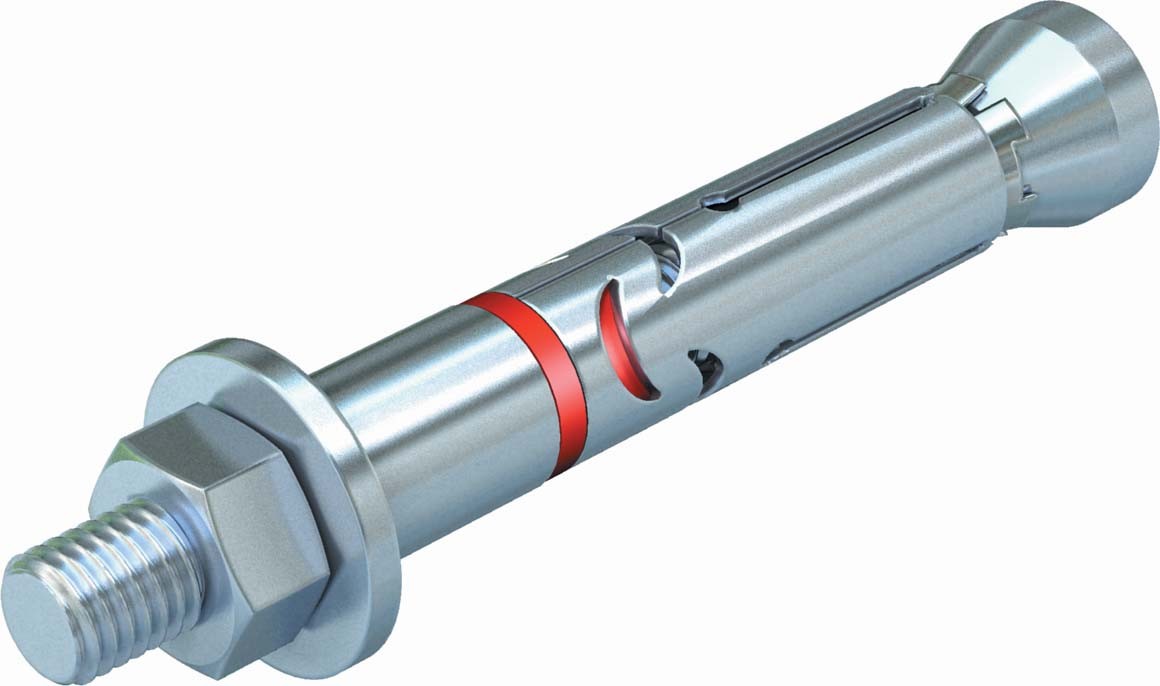

FH 15/10 B kotva pro velké zatížení Fischer

FISCHER Ocelová kotva FH II B pro velká zatížení FH II 15/10/110 B
Těžká plášťová kotva - ocel, galv. pozink. pro náročné upevňování
Těžká plášťová kotva pro průvlečnou montáž, třída pevnosti ocele 8.8
Vysoký výkon kotvy pro staticky zatížené ocelové konstrukce, stroje, vnitřní vybavení budov
Maximální zatížení v tahu 32 kN v tažené zóně a 44kN v tlačené zóně
Vysoká flexibilita rozpěrných pouzder zaručuje kotvení v malých roztečích a vzdálenostech od okraje
Napěťová kotva s minimálním namáhání základního materiálu
Okamžitá bezpečnost kotvení kontrolována momentovým klíčem

Schváleno pro:
beton bez a s trhlinami B25 až B65 popř. C20/25 až C50/60

Vhodná pro:
Beton B 15 přírodní kámen s celistvou strukturou

Pro upevnění:
staticky a dynamicky namáhaných konstrukcí

Výhody / užitečné vlastnosti:
Nejvyšší kapacity nosnosti v tahu a ve smyku při průvlečné montáži.
Nejmenší osové vzdálenosti a vzdálenosti od okrajů.

Montáž:
Typ montáže: průvlečná montáž.

FAZ II - Výhody na první pohled:
Spojením kužele a rozpěrného pouzdra se dosáhne nejvyšších zatížení v tahu při velmi malých osových vzdálenostech a vzdálenostech v tažené i tlačené zóně betonu.
Optimalizovaná délka šroubu ke snížení hloubky vrtaného otvoru.
Kroužek z černého plastu zaručuje nejvyšší využitelnou kapacitu zatížení a slouží k zabránění protočení kotvy a pro dotažení při nerovném povrchu.
Vysoká pevnost oceli (třída pevnosti 8.8) a optimální spolupůsobení šroubu a pouzdra (zvětšení plochy styku v střihu) umožňují nejvyšší kapacitu nosnosti v příčném směru.

Prům. vrtáku: 15 mm
Min. hloubka vyvrtané díry při průvl. montáži 115 mm
Efektivní kotevní hloubka 70 mm
Celková délka kotvy 115 mm
Závit M 10
Velikost klíče SW 17
