Bernardo GS 150 dvouosý otočný svěrák 28-2096

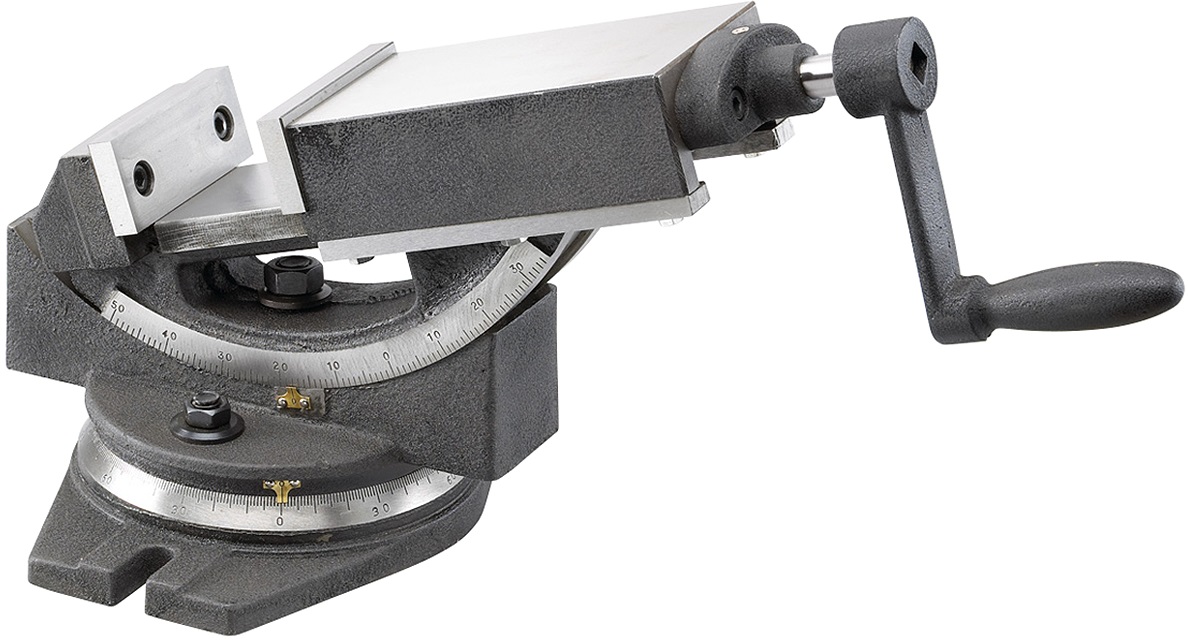

Dvouosý strojní otočný svěrák Bernardo GS 150
Naklopitelný 0 – 90°
S otočnou základnou 360°
Kalené a broušené vyměnitelné čelisti
Hmotnost 81 kg

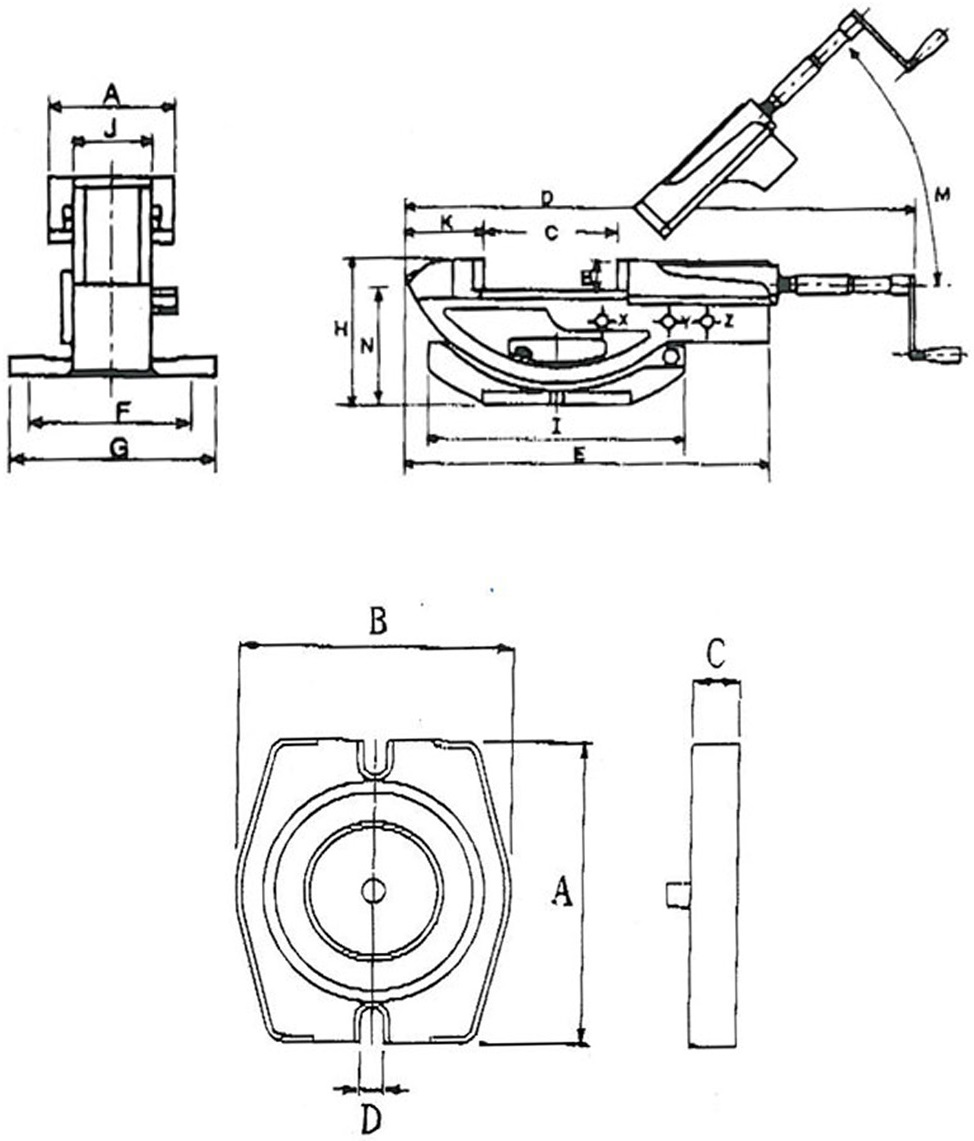

Technické parametry

Točna:
Průměr A: 330 mm
Průměr B: 300 mm
Průměr C: 40,8 mm
Průměr D: 17 mm

Svěrák:
Rozměr A (čelisti - šířka): 150 mm
Rozměr B (základna - šířka): 53 mm
Rozměr C (základna - výška): 0 - 300 mm
Rozměr D (svěrák- celková délka): 790 mm
Rozměr E (svěrák - tělo): 580 mm
Rozměr F (točna - upevnění čepu): 165 mm
Rozměr G (točna - šířka): 225 mm
Rozměr H (tělo - výška): 250 mm
Rozměr I (základna - délka): 435 mm
Rozměr J (základna - šířka): 116 mm
Rozměr K: 123 mm
Rozměr M (úhel naklápění): 0 - 45° mm
