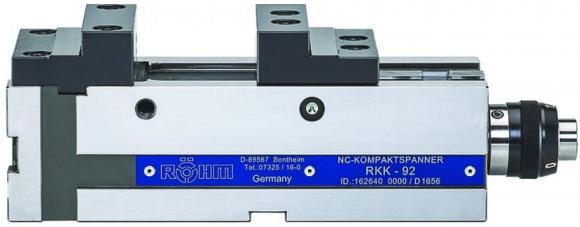

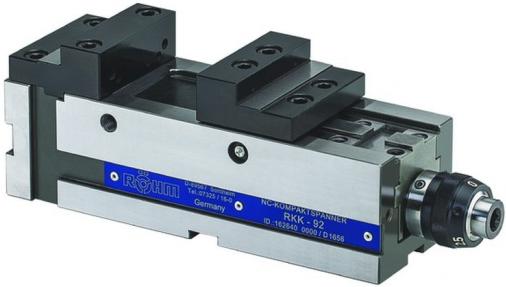

148682 strojní NC svěrák Röhm 160 mm RKK 4 s mechanickým posilovačem

NC kompaktní přesný svěrák Röhm RKK 4 (160 mm) s posilovačem

Kompaktní přesný svěrák pro CNC obráběcí centra vybavený mechanickým ručním posilovačem. Umožnuje bezpečné upínání při minimální námaze obsluhy.
Tyto prémiové modulární svěráky jsou vhodné pro obráběcí centra, brusky, frézky a jsou ideální pro 5-stranné obrábění.

Výborná dostupnost upnutého obrobku pro obrábění
Vysoká opakovatelná přesnost upnutí
Upínací systém: Mechanicko-mechanický, ručně ovládaný
Pohon vřetene a mechanicko-mechanický převod síly jsou zapouzdřené - ochrana proti třískám
Pouhým otočením regulátoru upínací síly lze předvolit až 60 kN upínací síly.
Pro upnutí na deformace citlivých obrobků, lze posilovací funkci vypnout
Zvláště vhodné pro použití na obráběcích centrech
Ochrana proti třískám
Tělo svěráku je provedeno z masivní oceli a všechny vodicí plochy jsou kalené a broušené na všech stranách. Spodní i boční díly jsou opatřeny dlouhými a příčnými drážkami 20 H7
Univerzálně použitelné – svěráky lze používat horizontálně, vertikálně nebo i na boku
Jednoduché spojení více modulárních svěráků pro práci v sestavách
Sadu dvou i čtyř svěráků je možné použít vertikálně bez použití palety
Upínací plocha pro upínání upínkami (krapnami)
Centrální mazání vodítek a závitu vřetena
Závit pro úhlovou montáž pohonu
Dlouhé funkční a upínací plochy jsou na všech styčných stranách kalené a přesně broušené
Otočná pevná a pohyblivá standardní čelist (jedna strana hladká, druhá rýhovaná, obě broušené)
Otvory se závitem pro montáž všech plochých čelistí Röhm se šířkou 125/160 mm
Stabilní svěráky s kompaktním designem a maximální přesností upínání pro stísněné prostory
Jednoduchá obsluha

Technické parametry:
Šířka čelistí 160 mm
Upínací délka 0 - 340 mm
Výška čelistí 60 mm

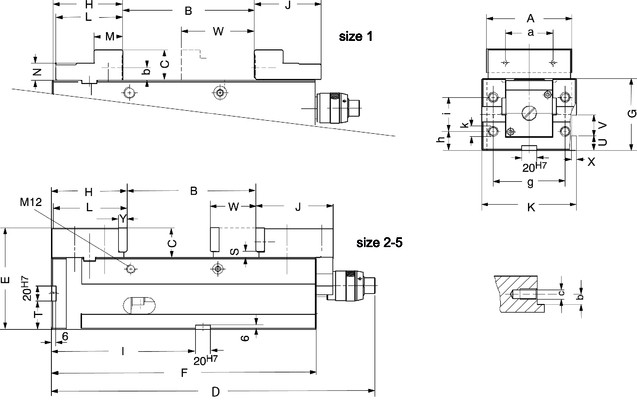

Celková délka (Dmax) 618 mm
Délka svěráku (F) 525 mm
Šířka svěráku 160 mm
Výška svěráku (E) 179 mm
Upínací tlak 60 kN
Hmotnost 107 kg
