Bernardo BF 30 Super vrtačko-frézka se strojním posuvem AL 350 D, 02-1043B

Bernardo BF 30 Super vrtačko-frézka se strojním posuvem AL 350 D, 02-1043B

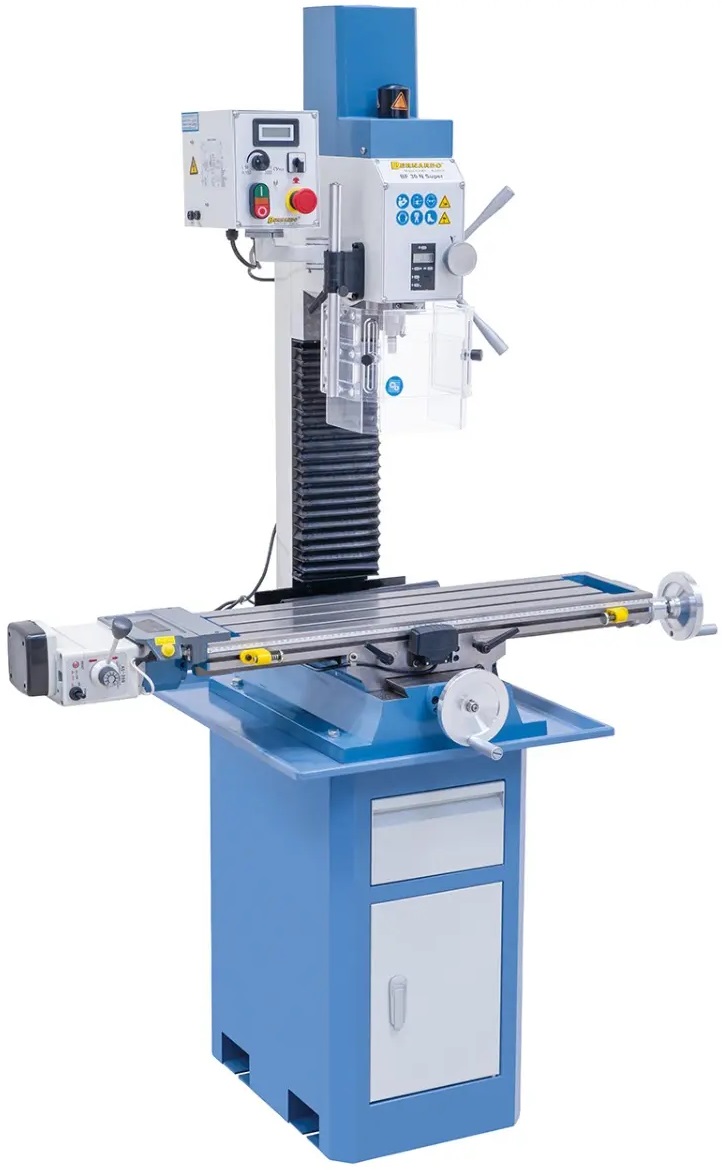

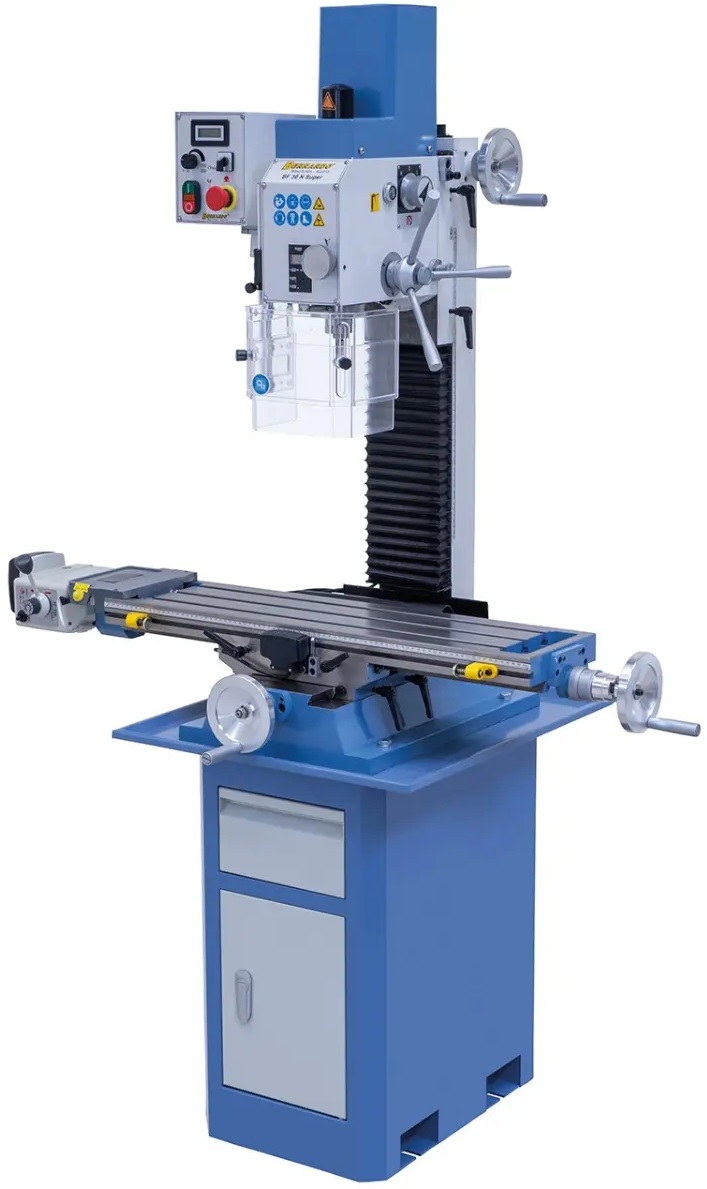

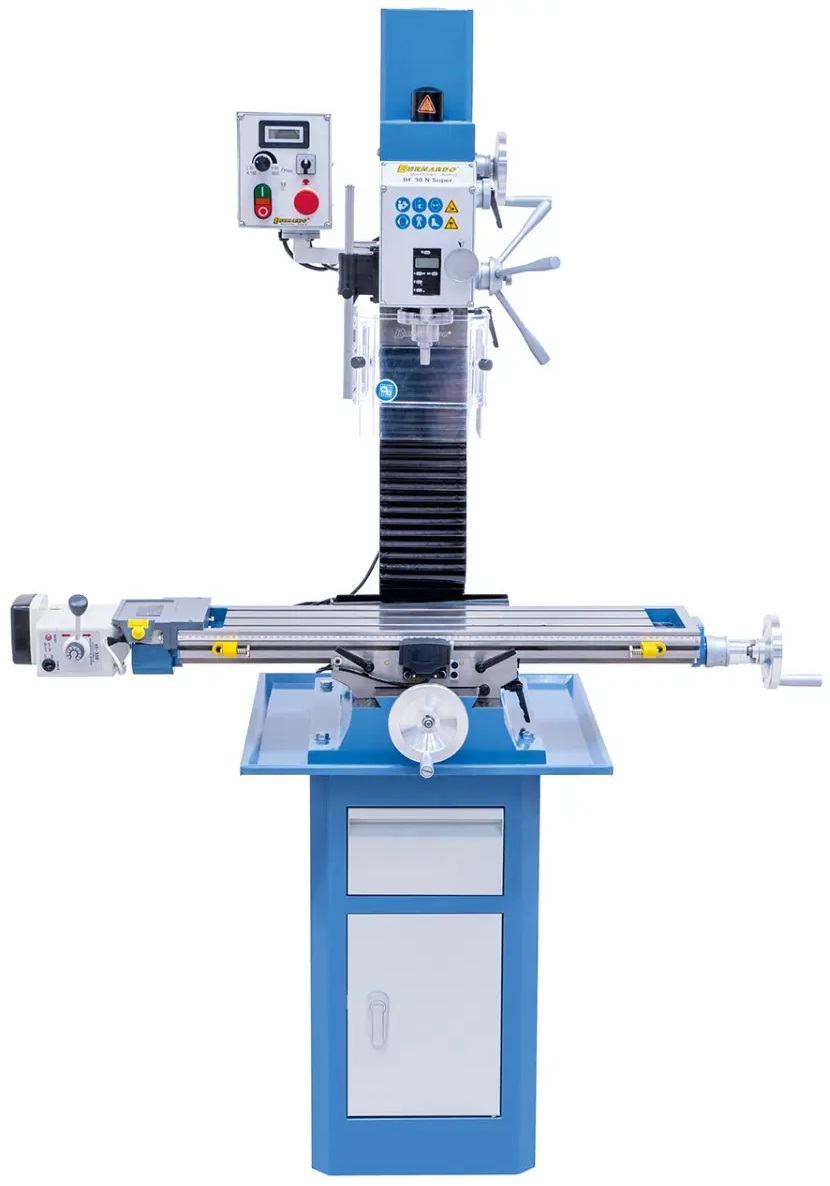

Vrtačko-frézka Bernardo BF 30 Super je stolní stroj s digitálním zobrazením otáček a hloubky vrtání, vybavený strojním posuvem v ose X (AL 350 D). Díky robustní konstrukci, rybinovým vedením ve všech osách a plynulé regulaci otáček nabízí vysokou přesnost a univerzální využití při vrtání, frézování i závitování.

Klíčové vlastnosti

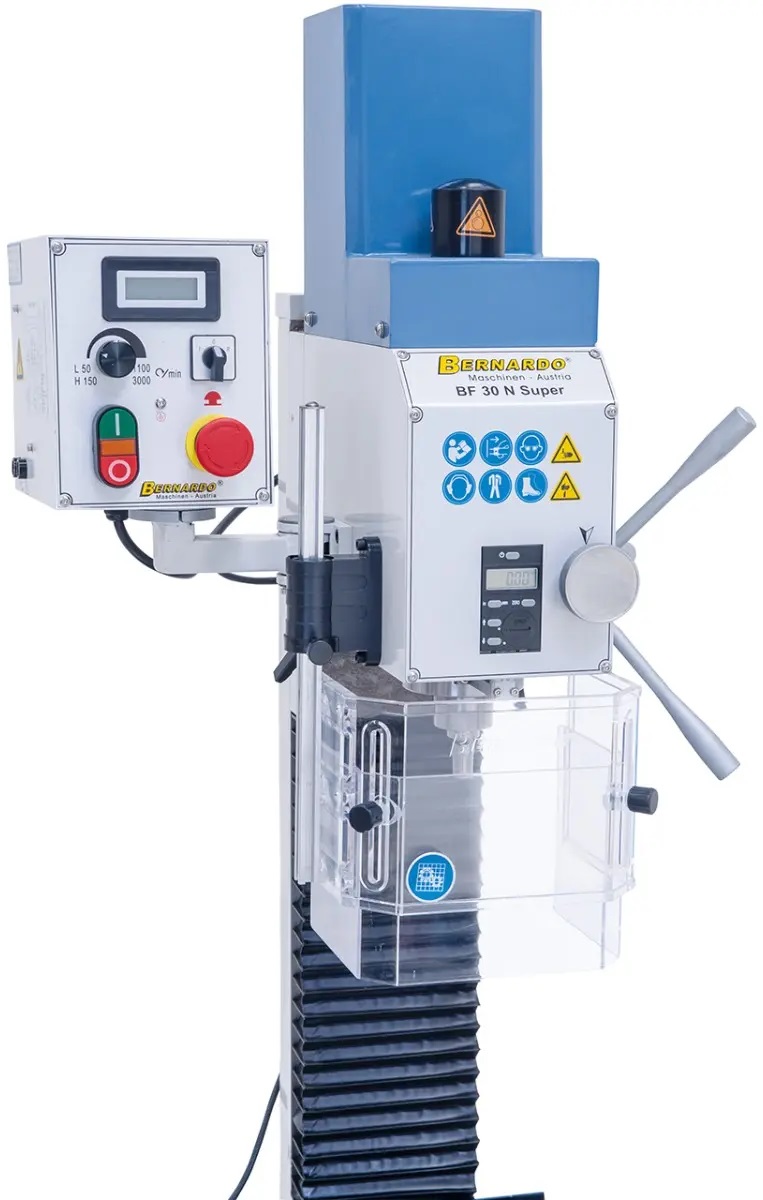

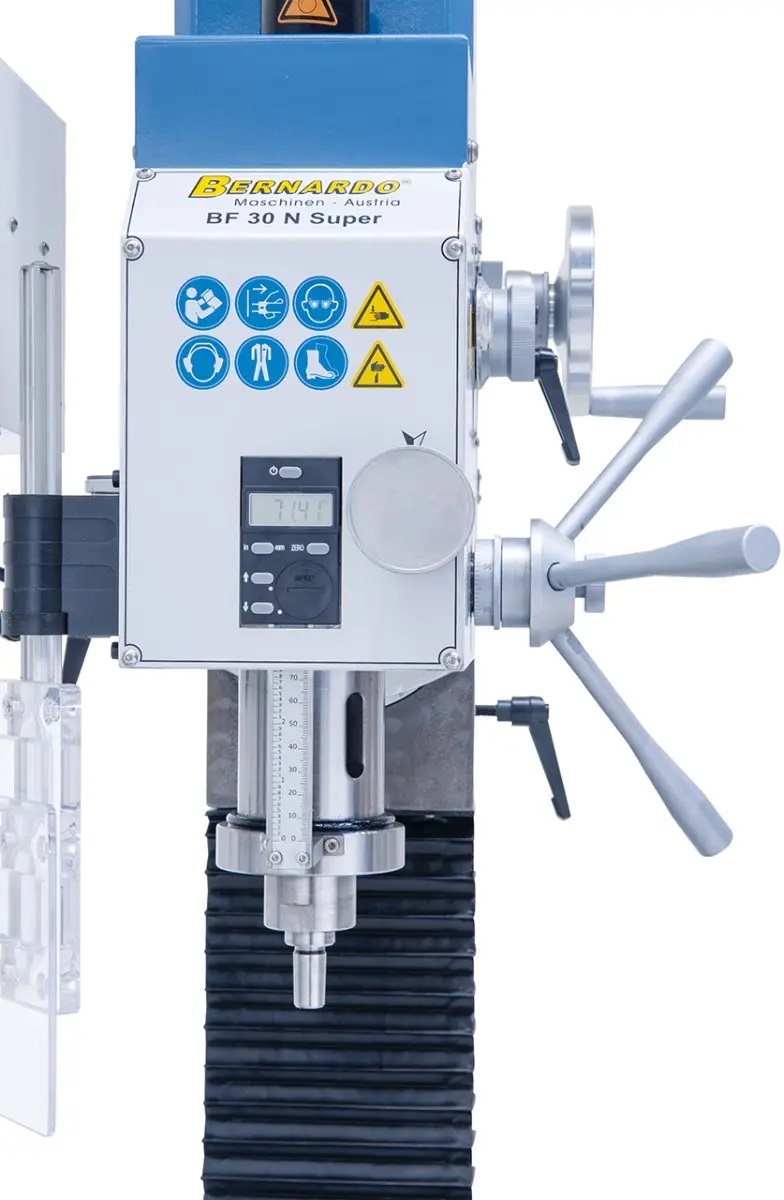

Digitální zobrazení otáček a hloubky vrtání.

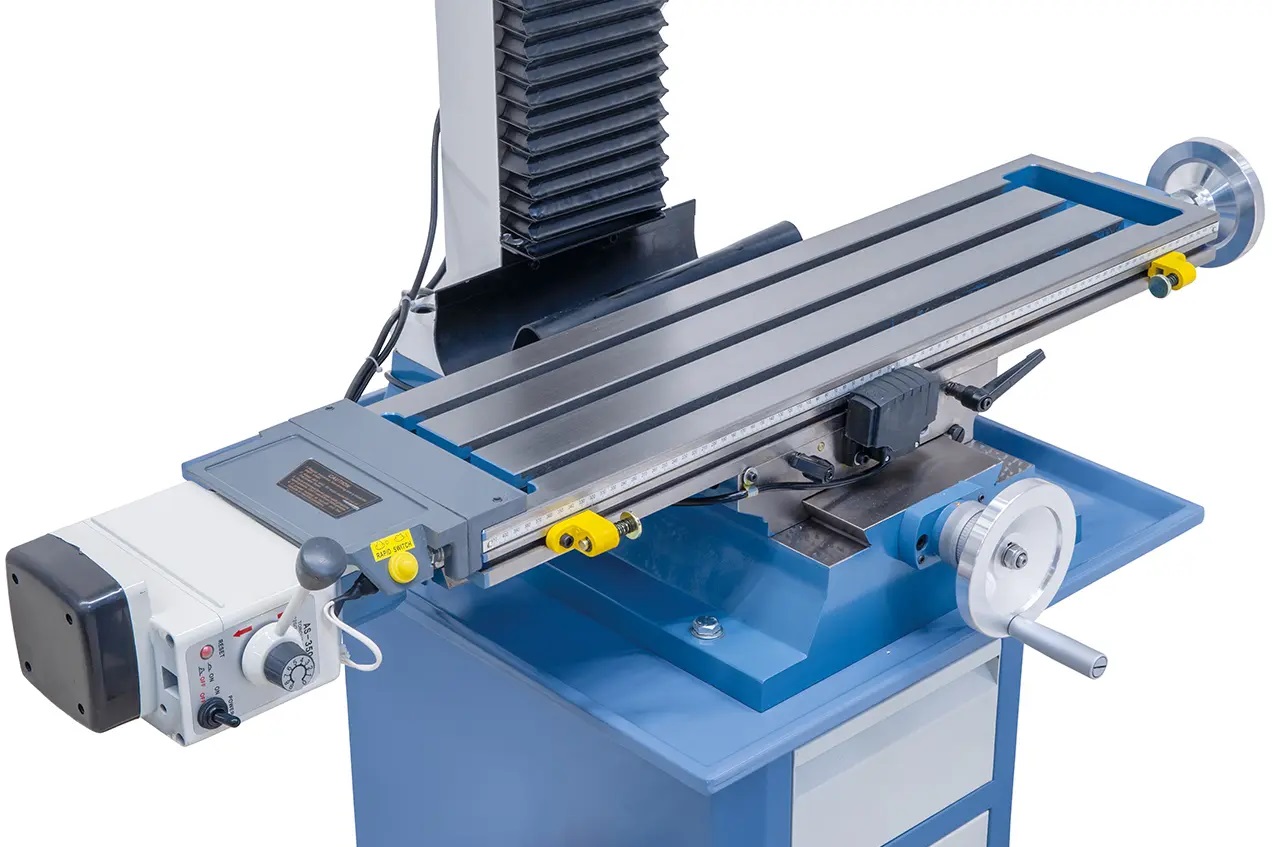

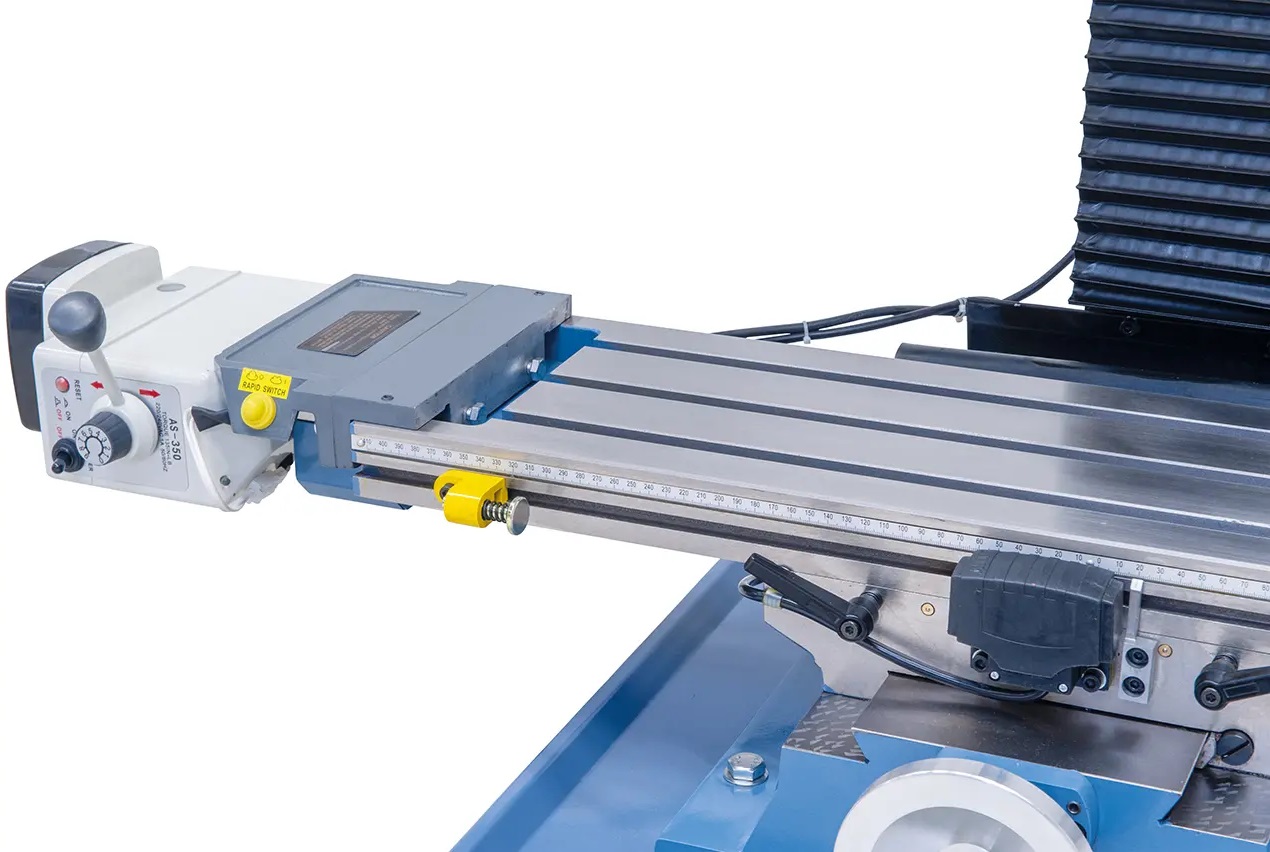

Strojní posuv stolu v ose X AL 350 D.

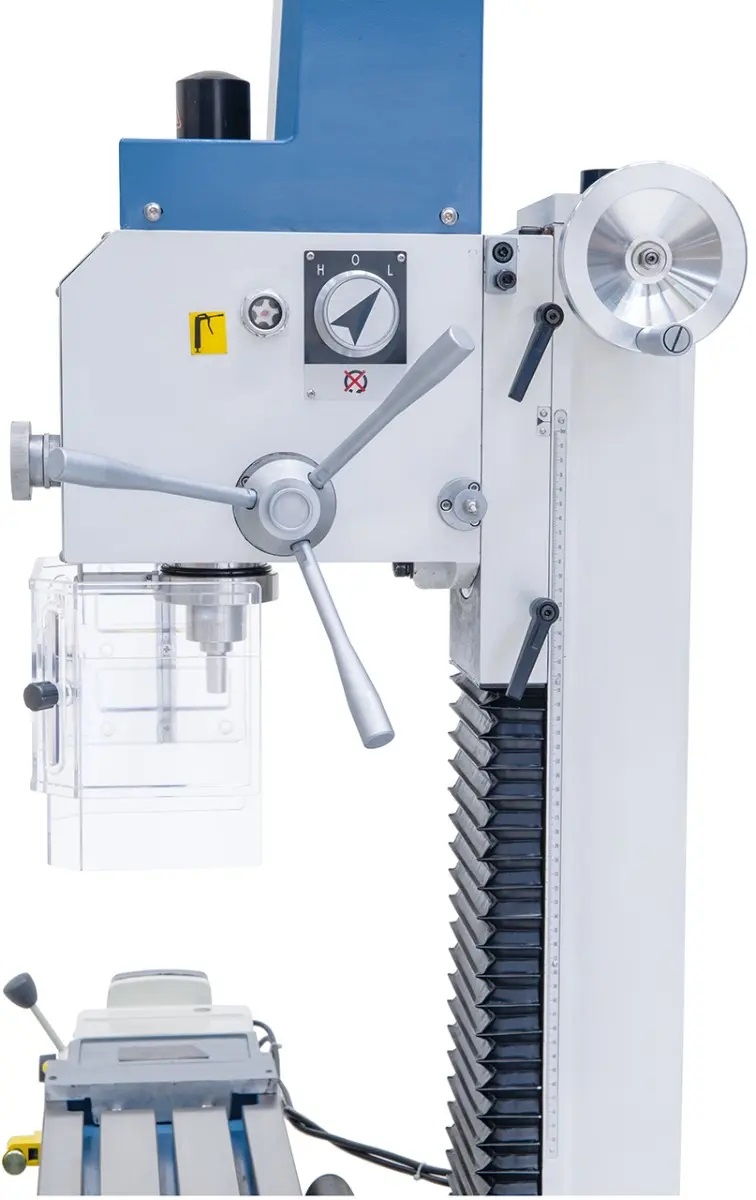

2stupňová převodovka s elektronickou regulací otáček.

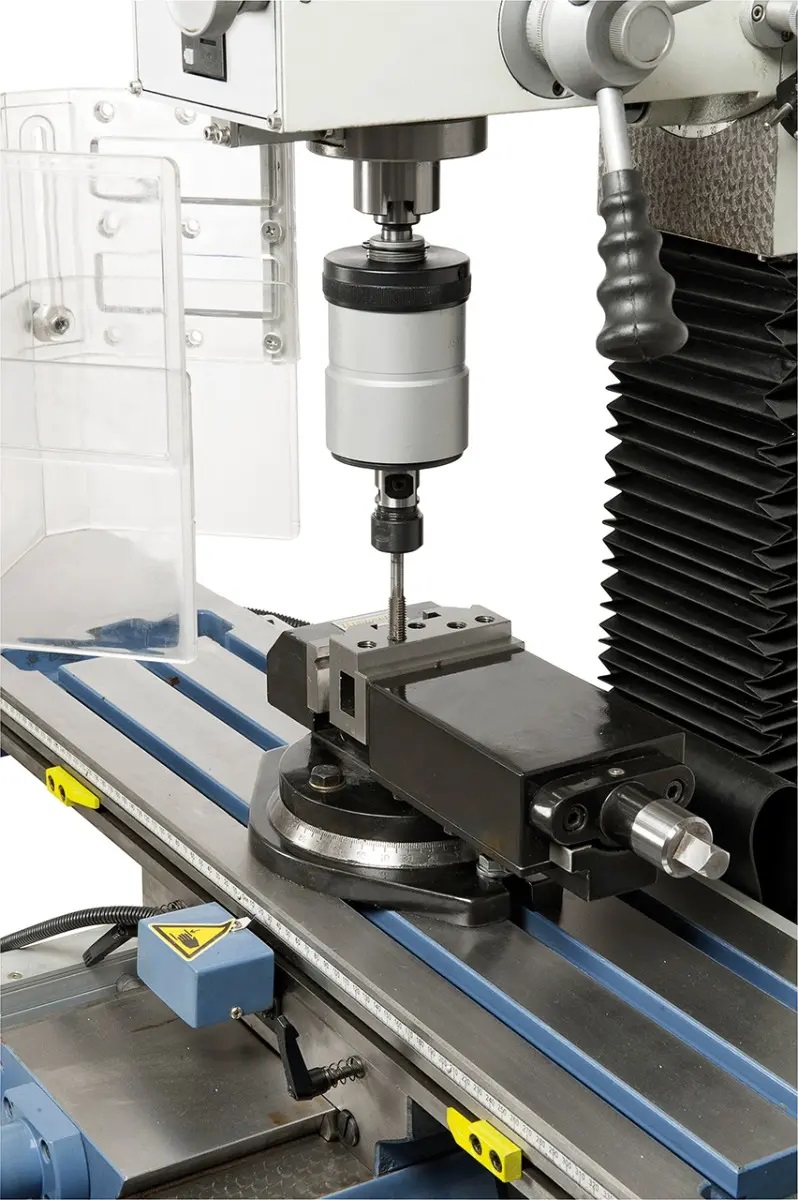

Pravý i levý chod vřetene – vhodné pro závitování.
Výkonný motor s vysokým točivým momentem i při nízkých otáčkách.
Rybinové vedení os X, Y, Z nastavitelné pomocí klínových lišt.
Přesné ložisko pinoly s házivostí <0,015 mm.

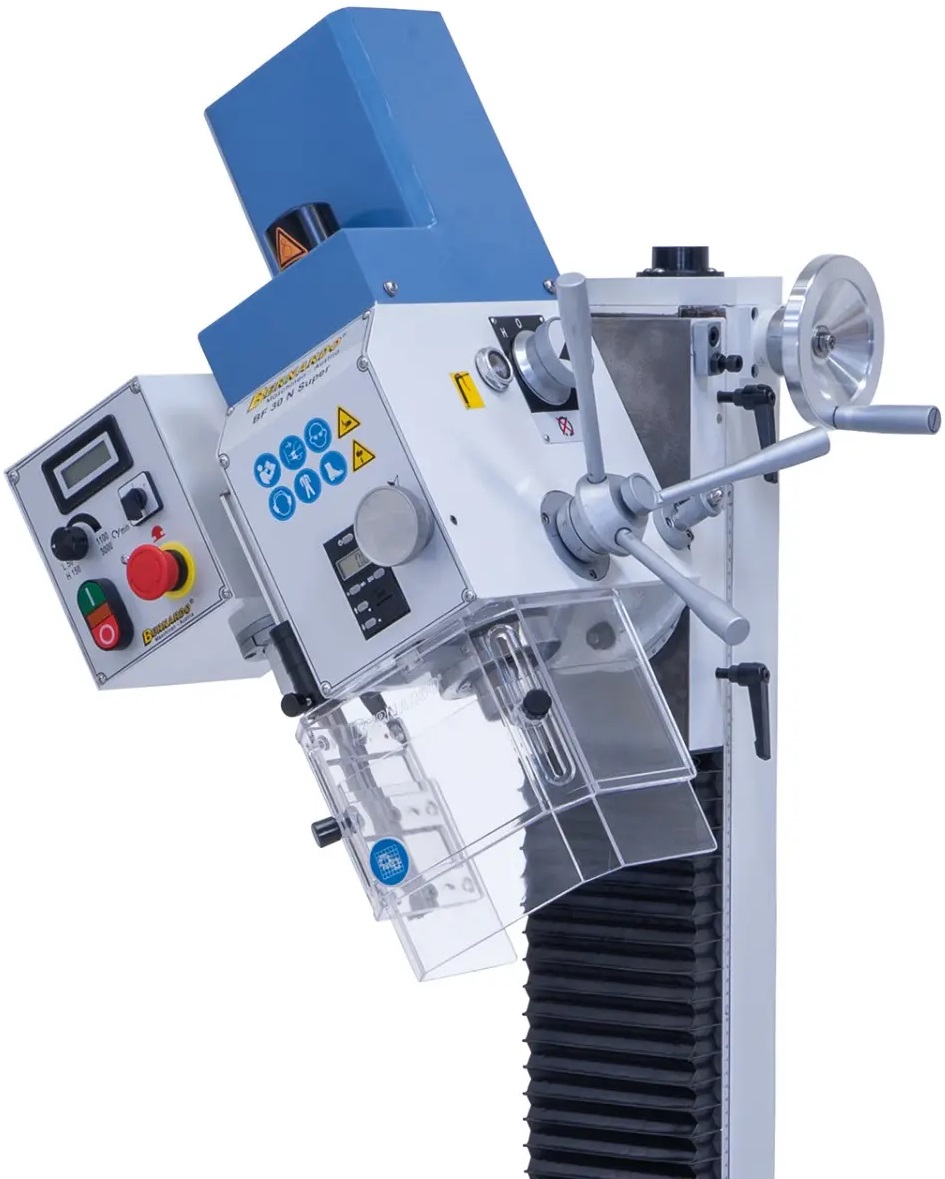

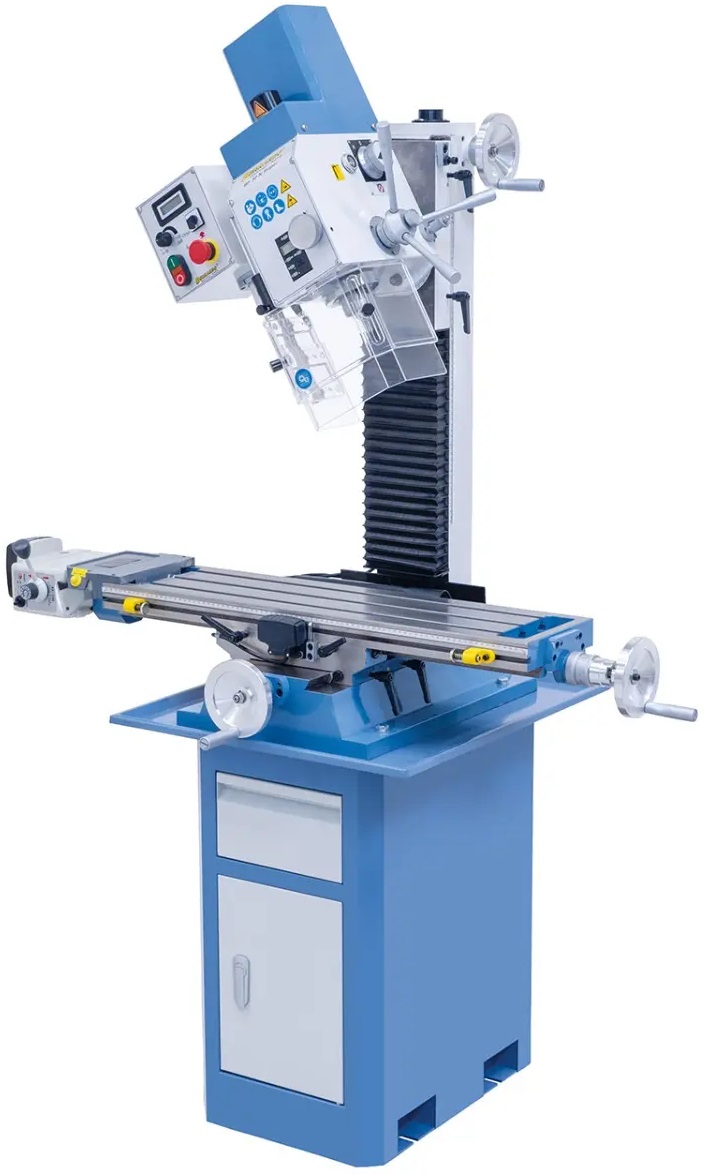

Oboustranně otočná frézovací hlava ±90°.

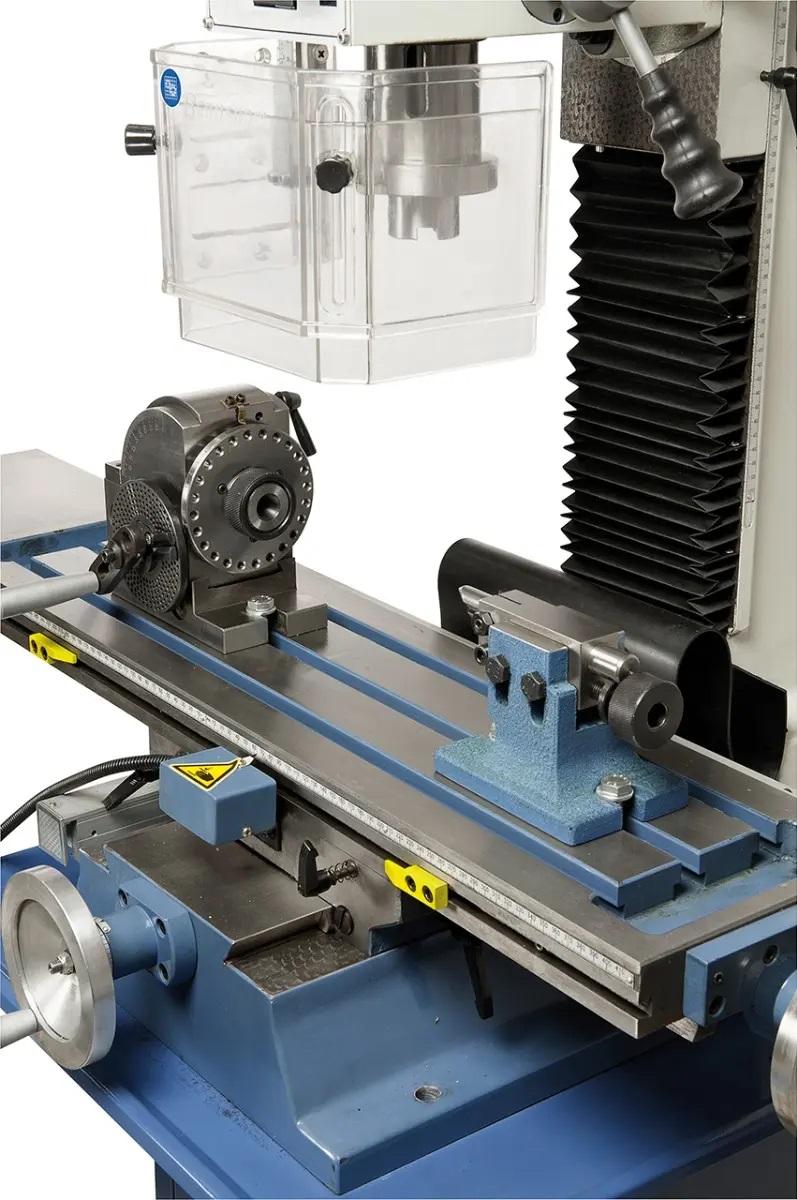

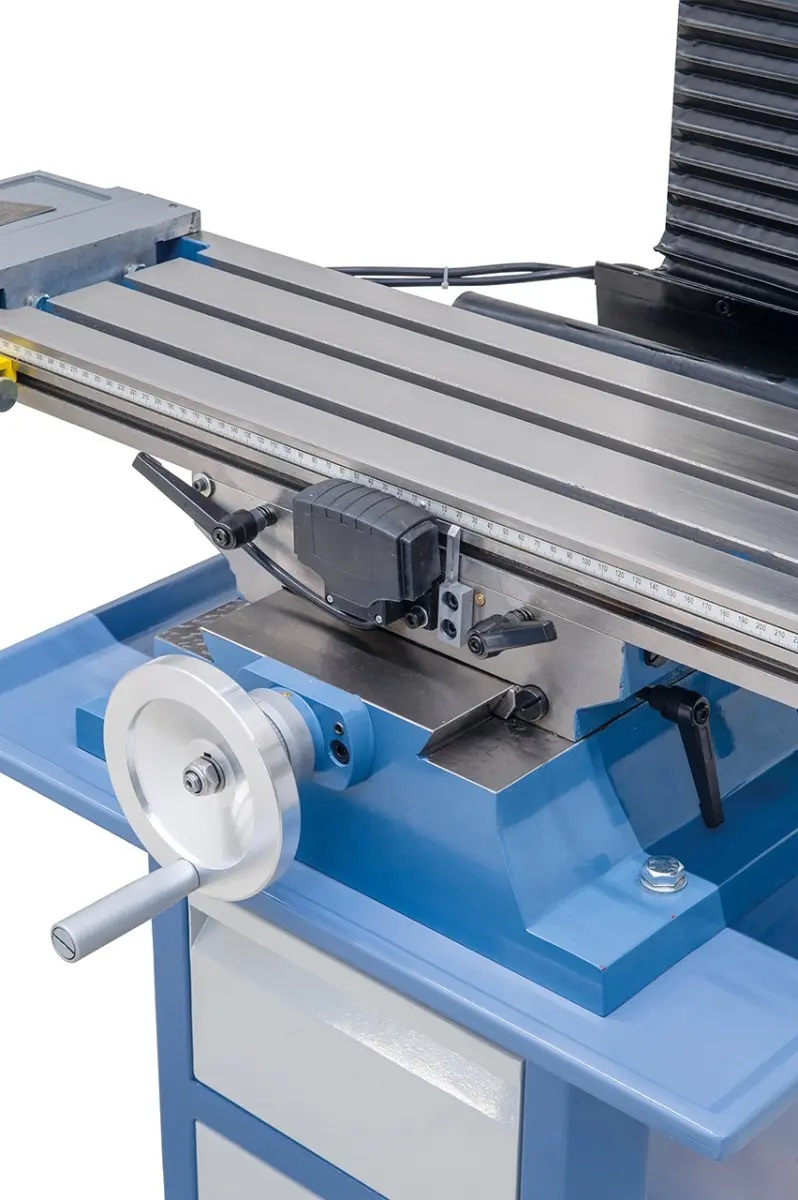

Velký křížový stůl s T-drážkami a kvalitně opracovaným povrchem.

Technické parametry

Motor – výkon S1 100%: 1 100 W
Motor – výkon S6 40%: 1 600 W
Napájecí napětí: 230 V
Vrtací výkon v oceli: 30 mm
Čelní fréza max. průměr: 75 mm
Stopková fréza max. průměr: 25 mm
Vyložení: 180 mm
Vzdálenost vřeteno/stůl: 135 – 495 mm
Zdvih pinoly: 70 mm
Otáčky – plynulá regulace: 50 – 750 / 150 – 2 250 ot/min
Kužel vřetene: MK 3
Velikost stolu: 840 × 210 mm
Dráhy pojezdu (X/Y): 565 / 215 mm
Výkyvná frézovací hlava: ±90°
Výškové nastavení frézovací hlavy: 360 mm
Velikost T-drážky: 14 mm
Rozměry (Š × H × V): 1 100 × 715 × 1 200 mm
Hmotnost: 220 kg

Rozsah dodávky:

Posuv v ose X AL 350 D
Rychloupínací sklíčidlo 3–16 mm / B 16
Upínací trn MK 3 / B 16
Upínací šroub M12 ve vřeteni
Digitální zobrazení otáček
Digitální zobrazení hloubky vrtání
EMV filtr dle normy CE
Výškově stavitelný ochranný kryt
Servisní nářadí
