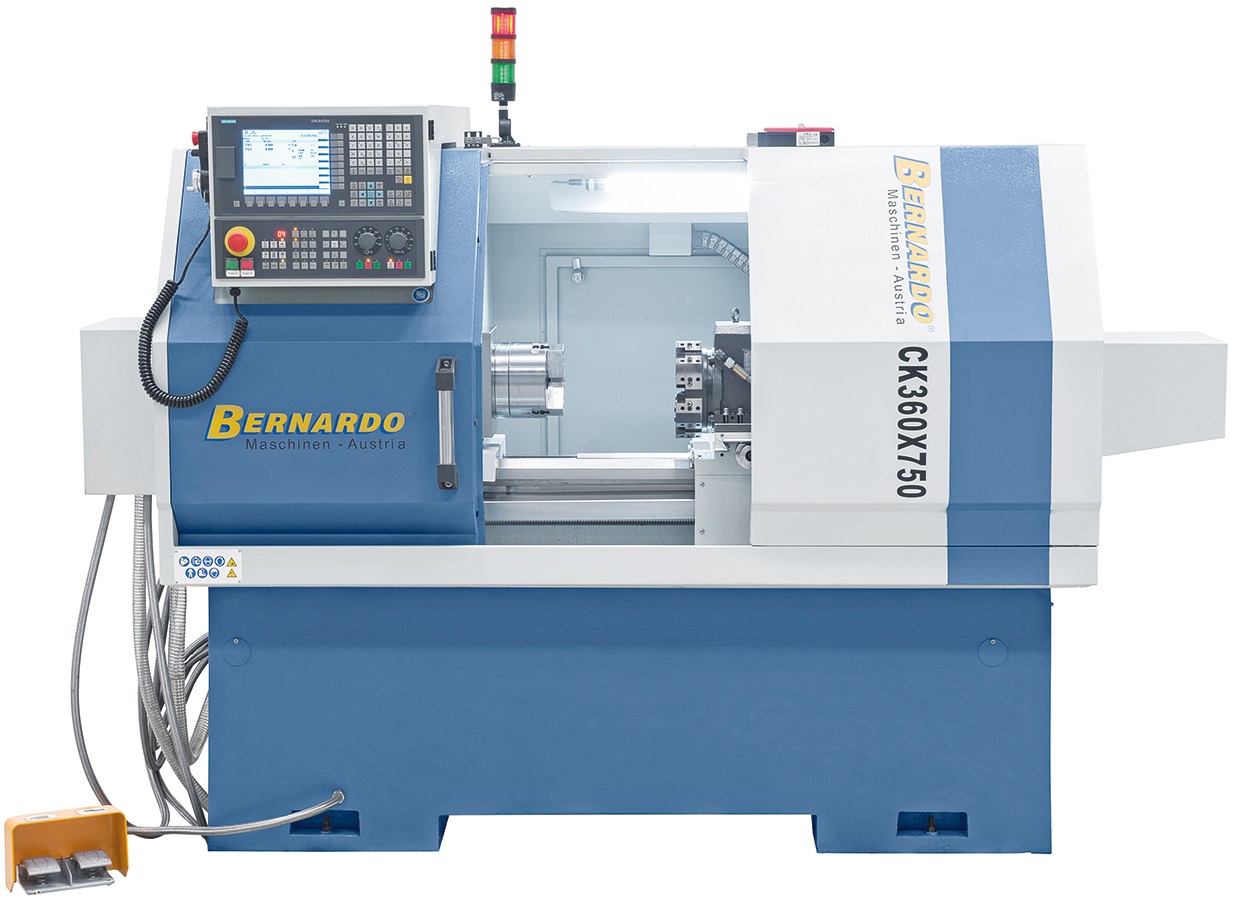

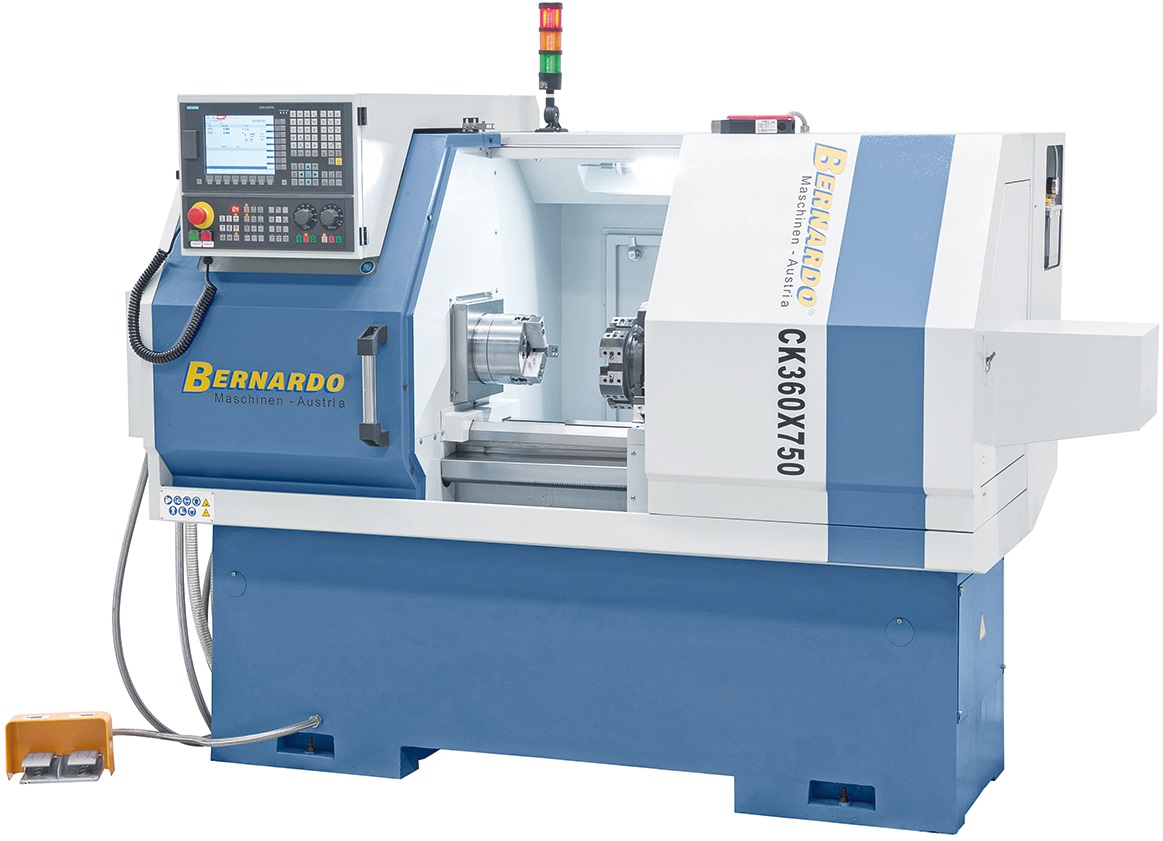

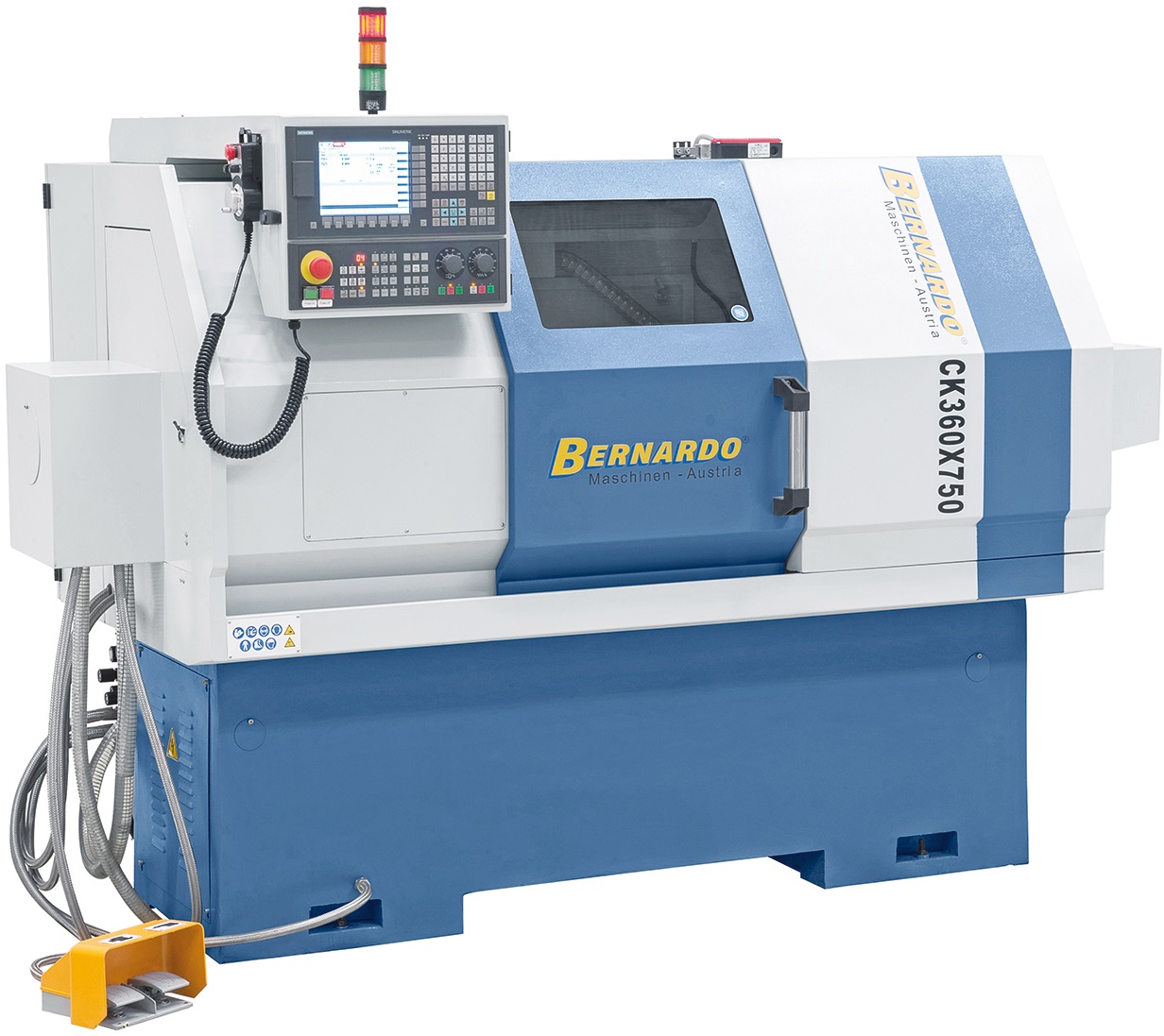

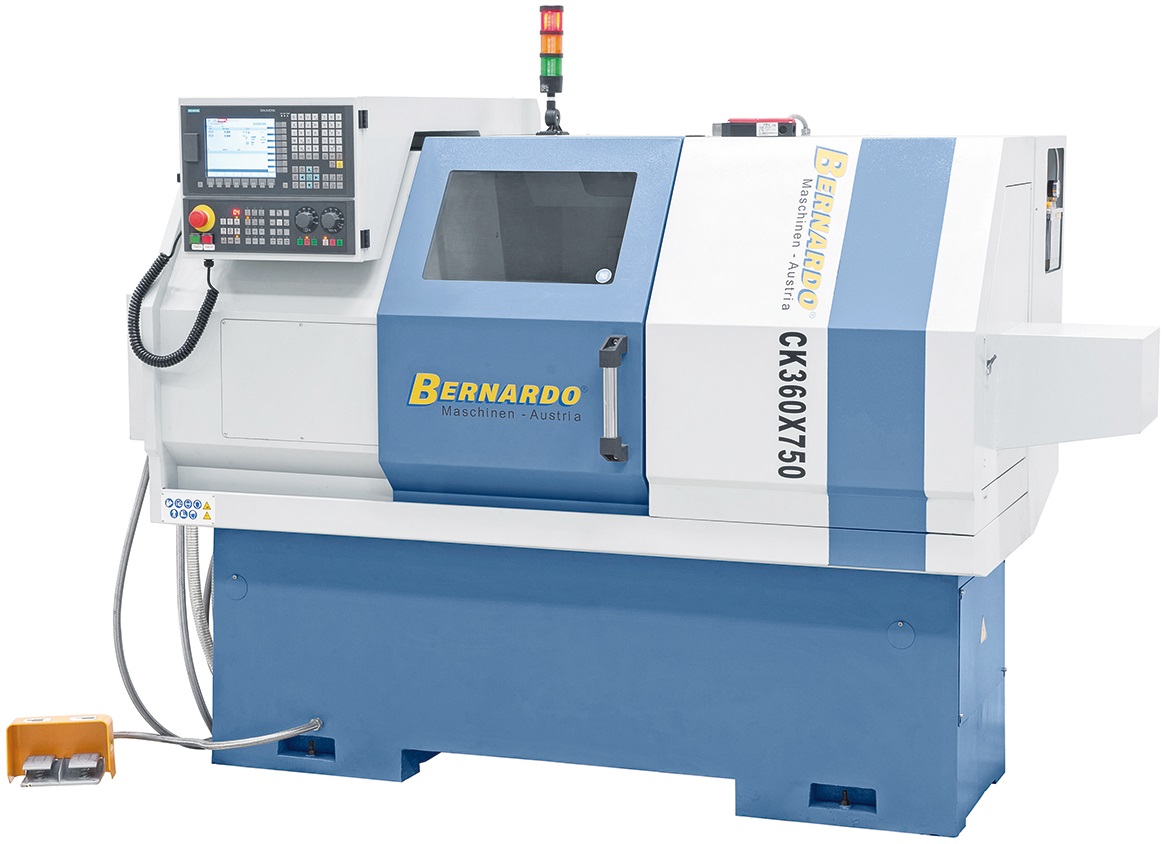

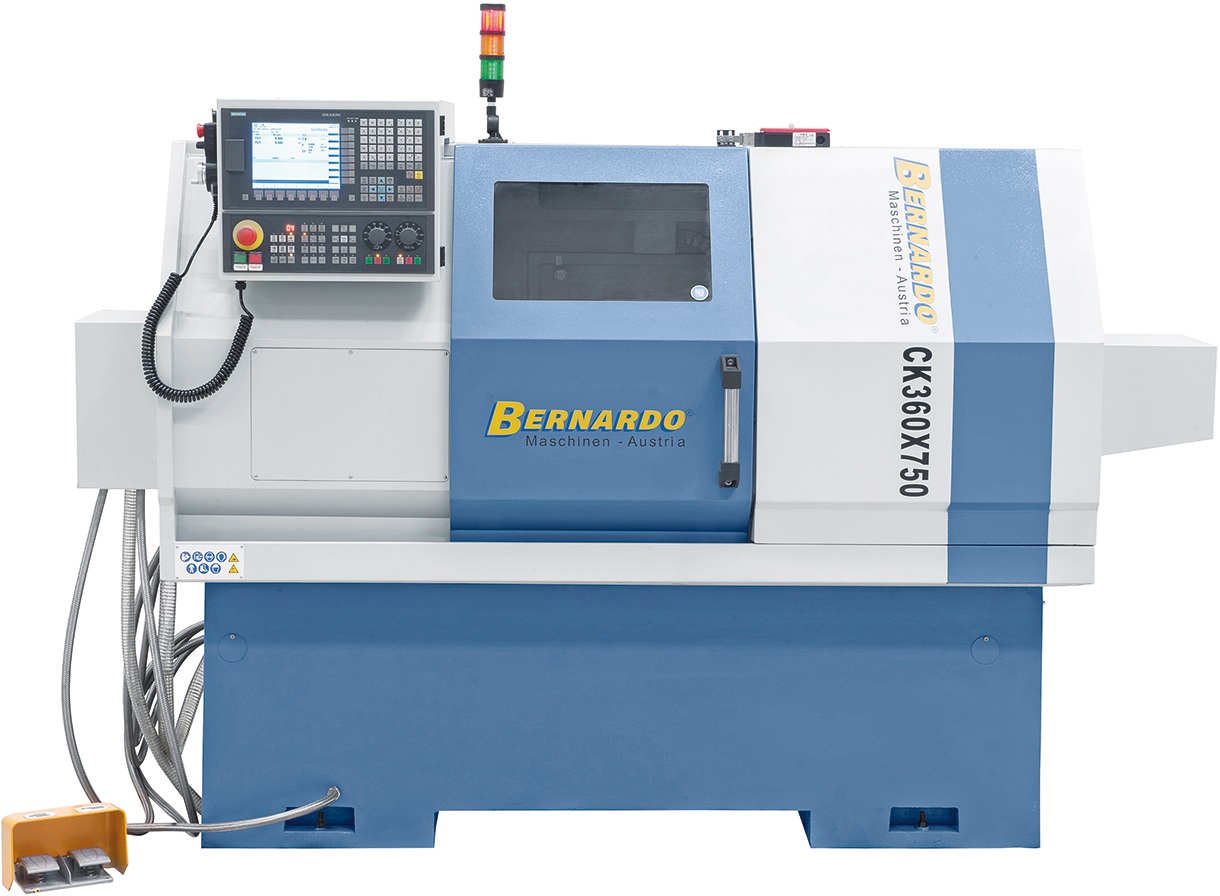

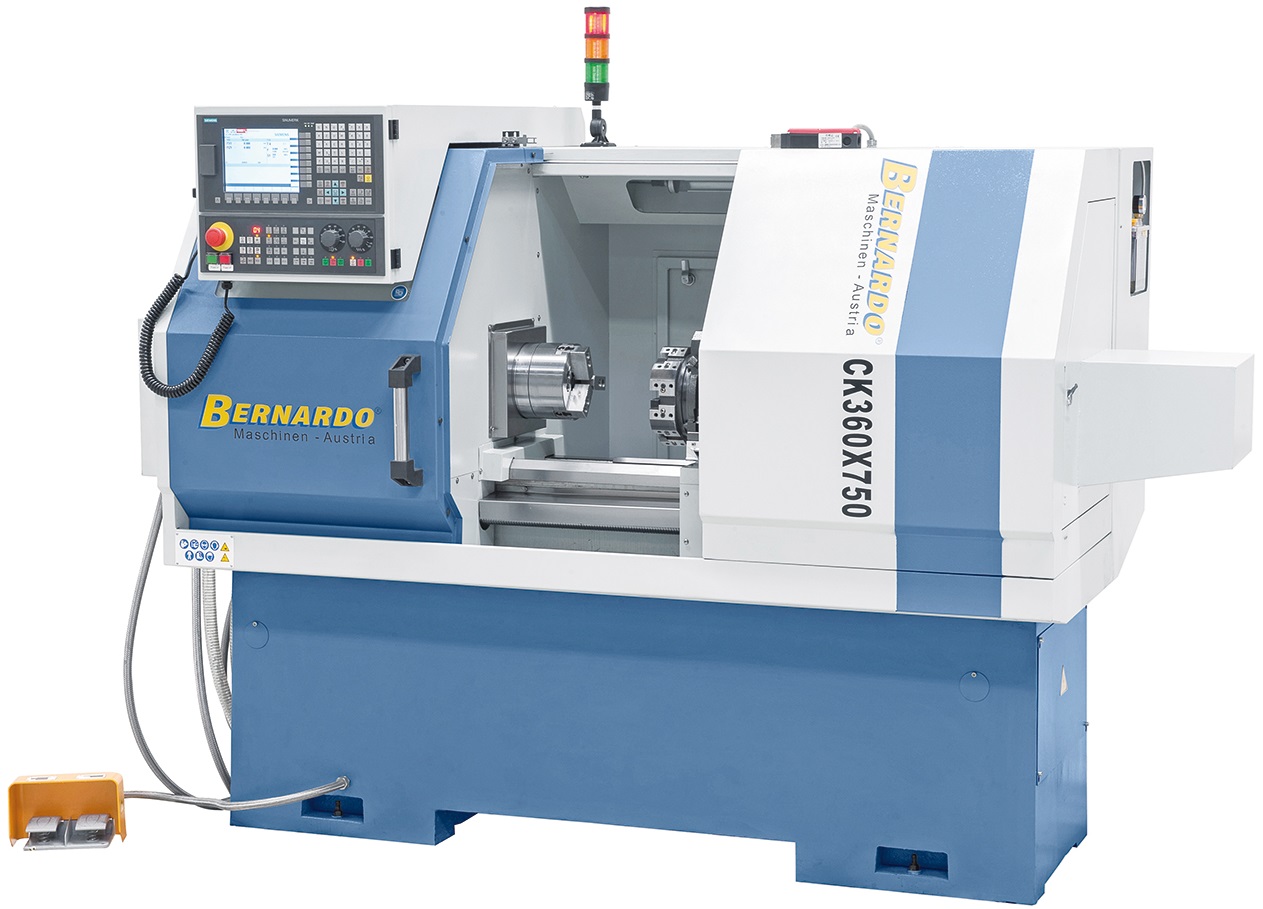

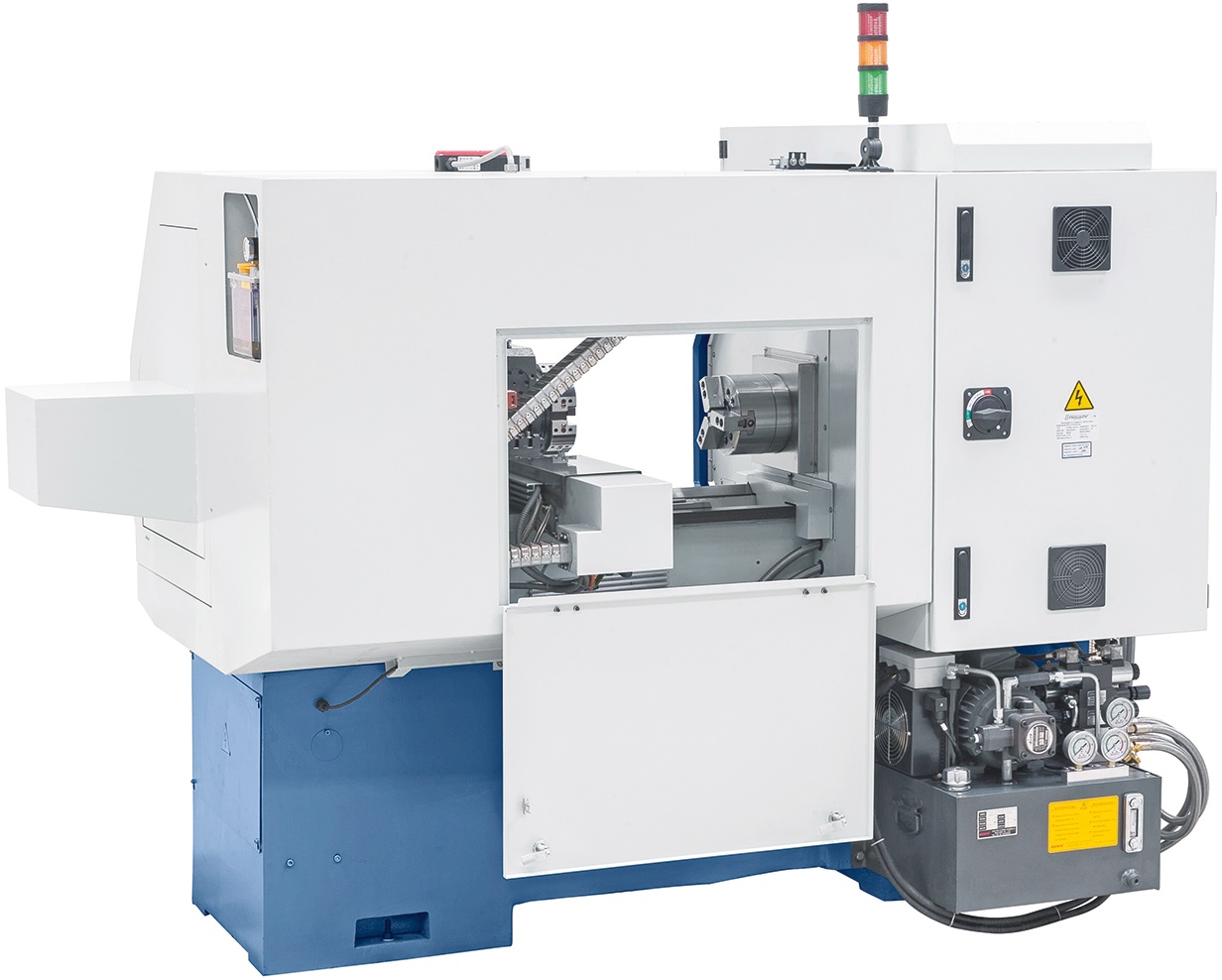

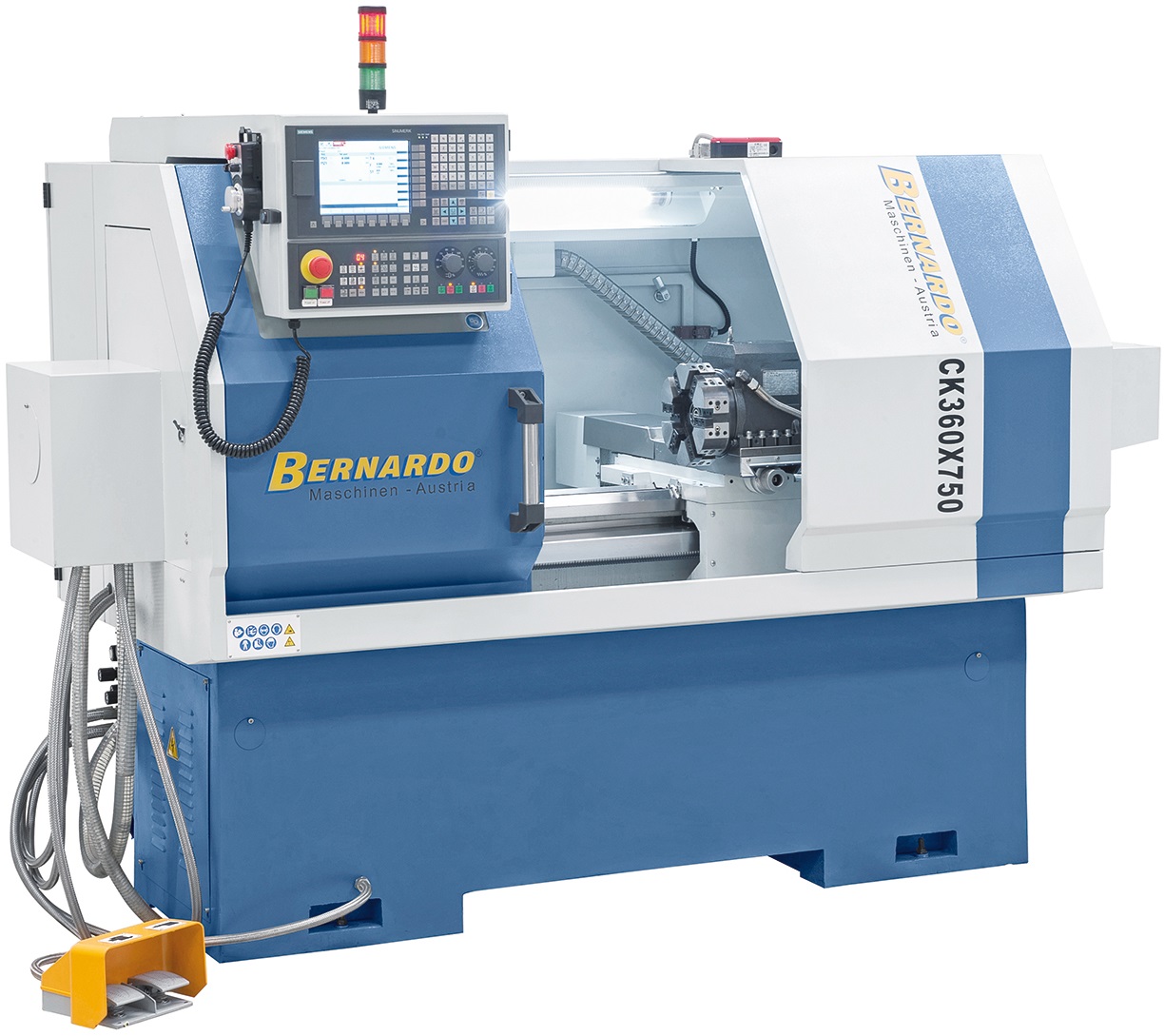

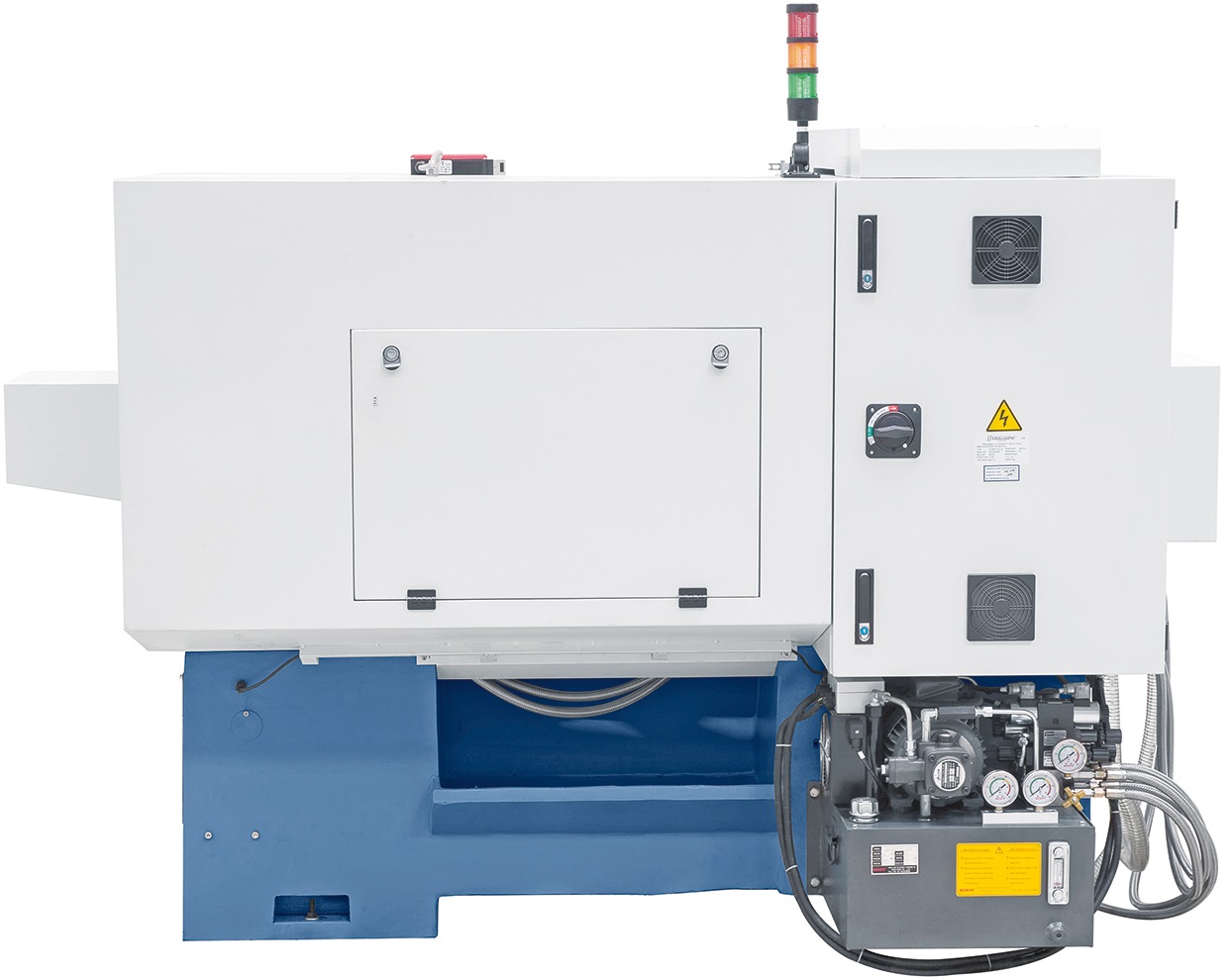

Bernardo CK 360 x 750 CNC soustruh se systémem Siemens 808D Advanced, 03-1403XL0

Bernardo CK 360 x 750 CNC soustruh se systémem Siemens 808D Advanced, 03-1403XL0

CNC soustruh Bernardo CK 360 x 750 je profesionální obráběcí stroj určený pro přesné soustružnické práce v kusové i sériové výrobě
Stroj je vybaven řídicím systémem Siemens 808D Advanced, AC servomotory a kuličkovými šrouby v osách X a Z pro vysokou přesnost a plynulý chod
Robustní konstrukce, vysoké rychloposuvy a automatická revolverová hlava zajišťují efektivní a komfortní obrábění

Klíčové vlastnosti

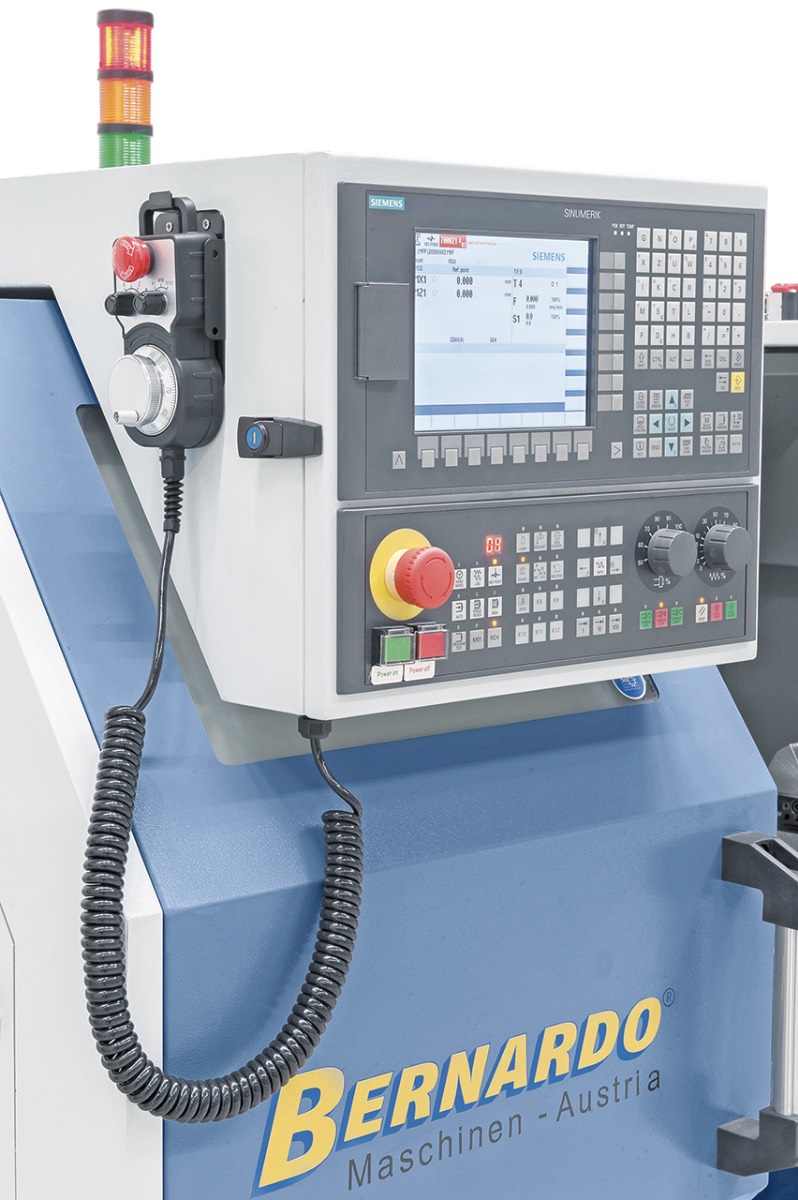

Řídicí systém Siemens 808D Advanced

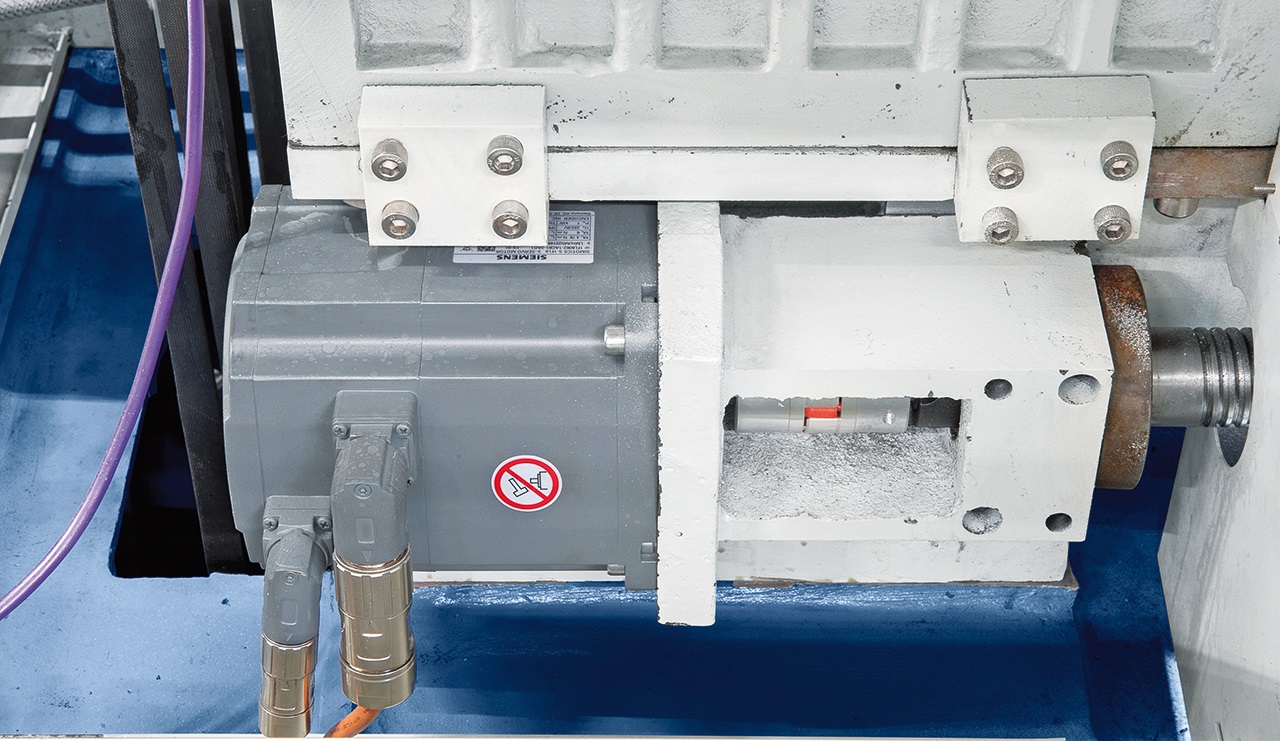

AC servomotory v osách X a Z
Kuličkové šrouby pro přesný posuv
Plynulá regulace otáček vřetene
Vysoké rychloposuvy pro snížení neproduktivních časů

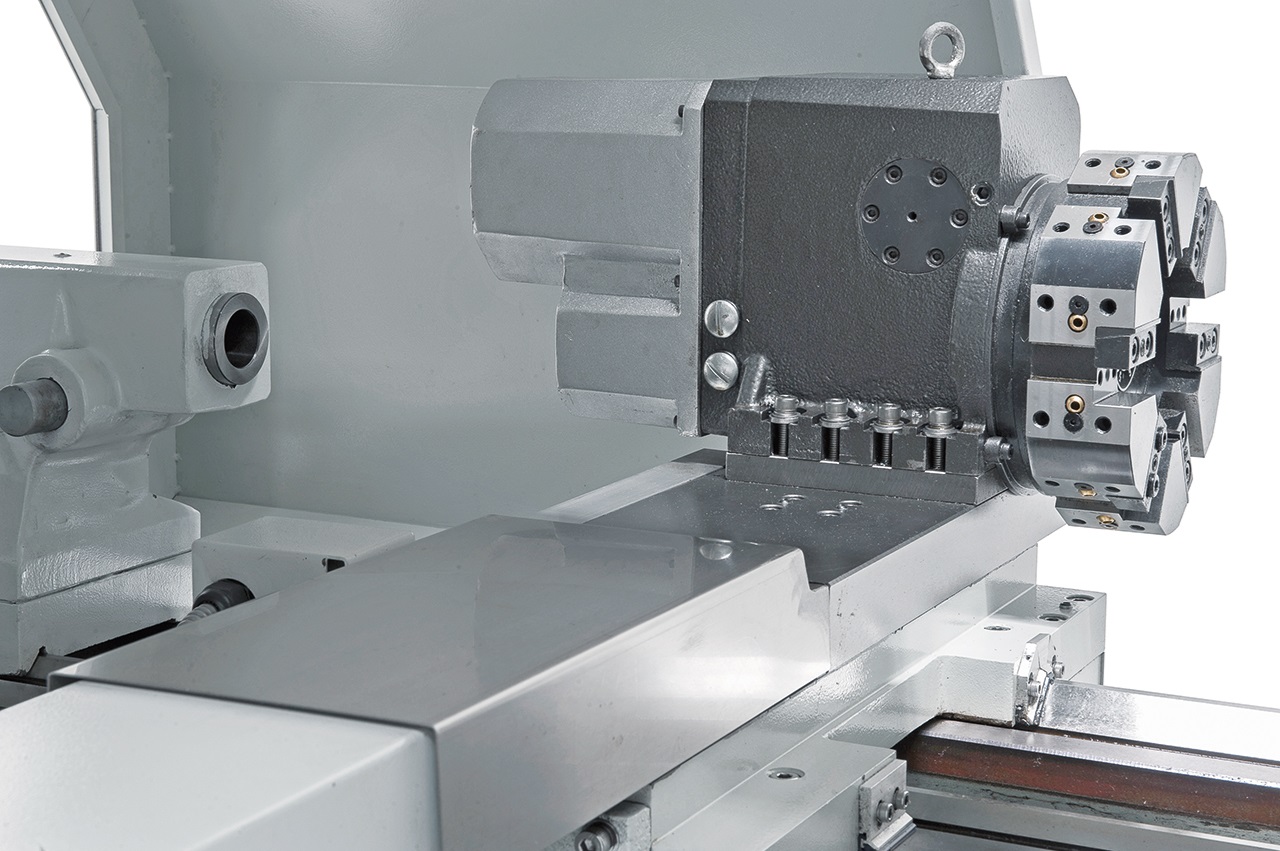

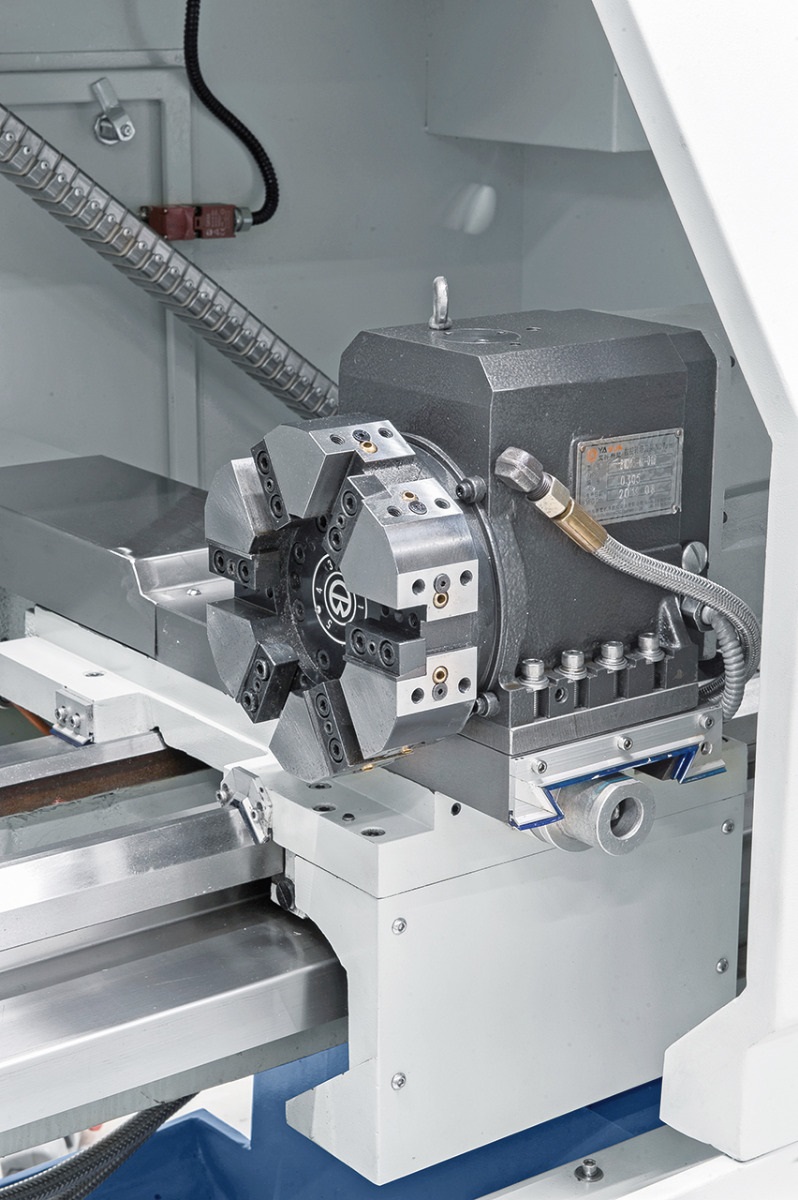

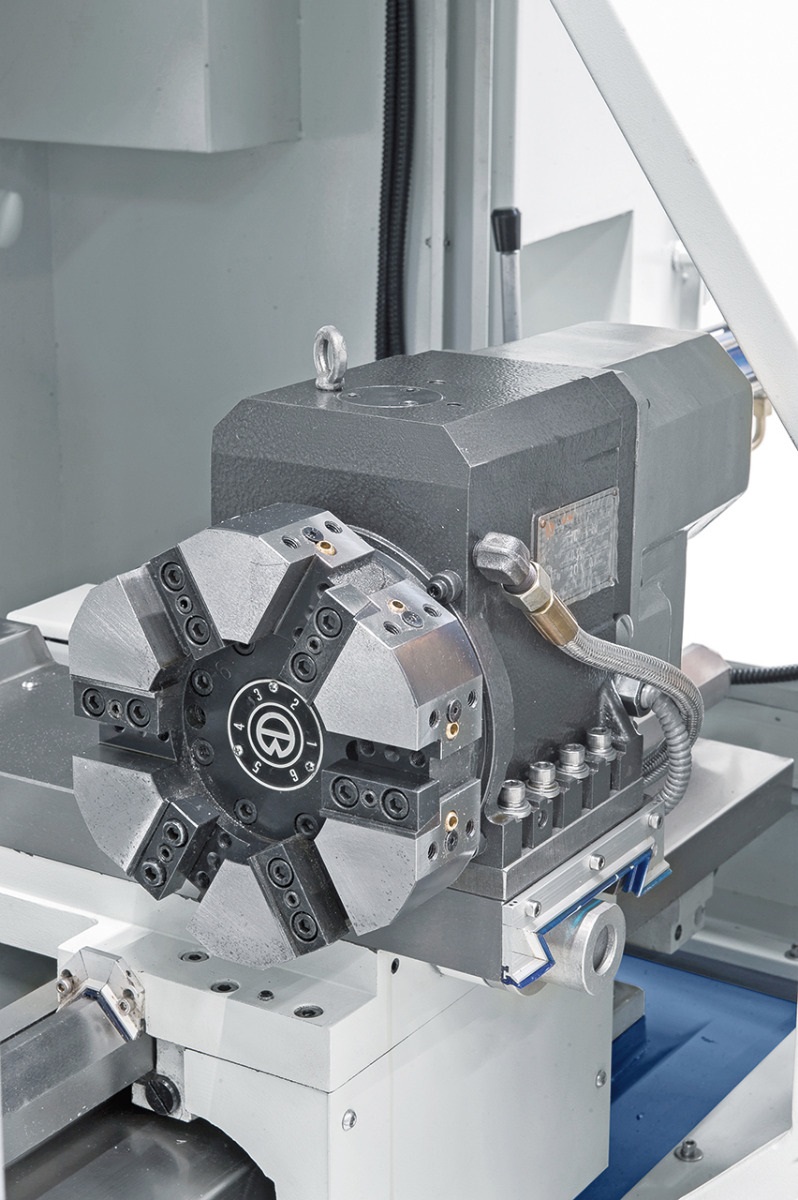

Automatická 6násobná revolverová hlava

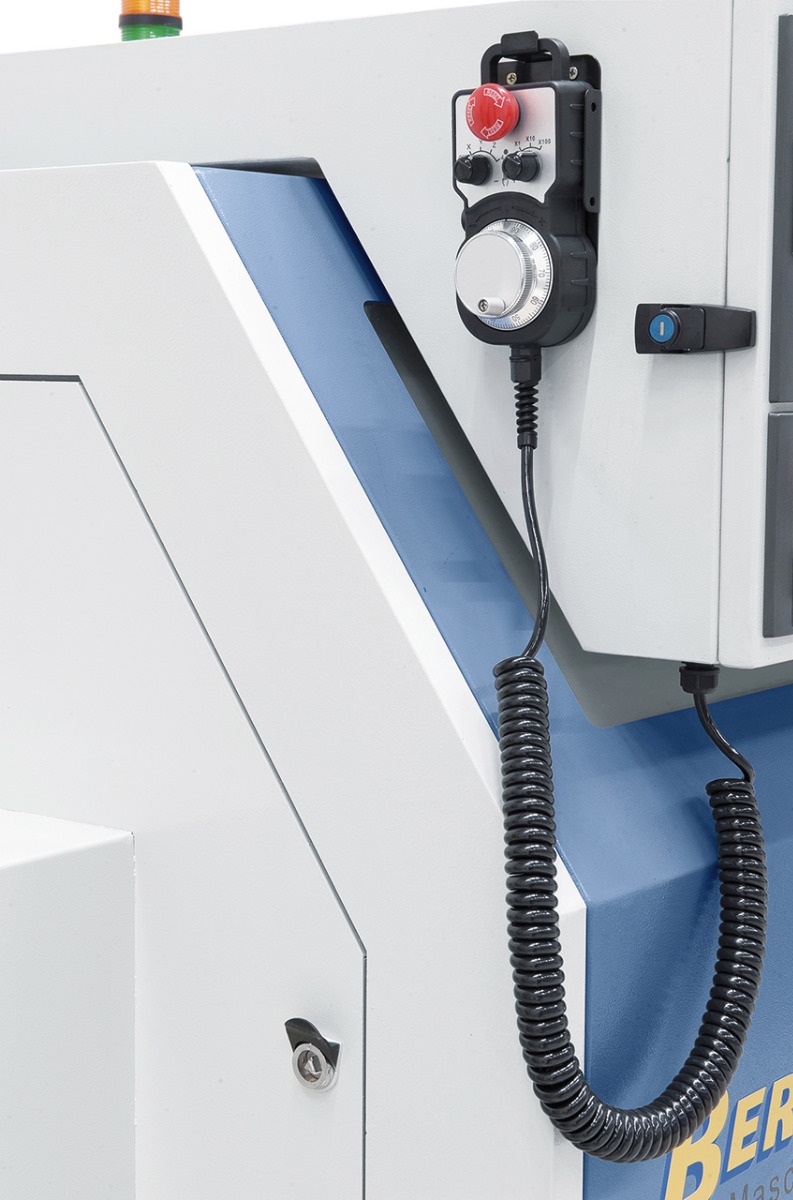

Elektronické ruční kolečko pro ruční pohyb v osách X a Z
Přesné hlavní vřeteno s kosoúhlými ložisky
Široký křížový suport pro různé držáky nástrojů

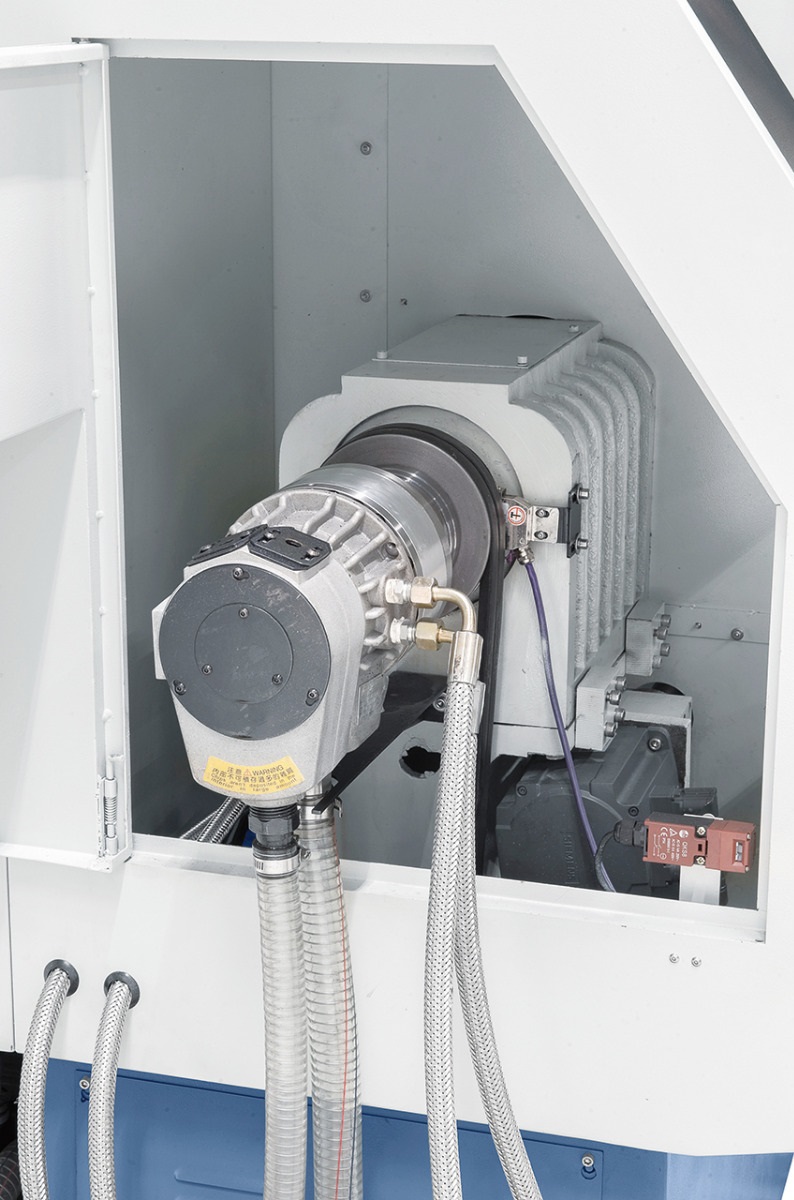

Stabilní vřetenová hlava s průchodem vřetene 60 mm

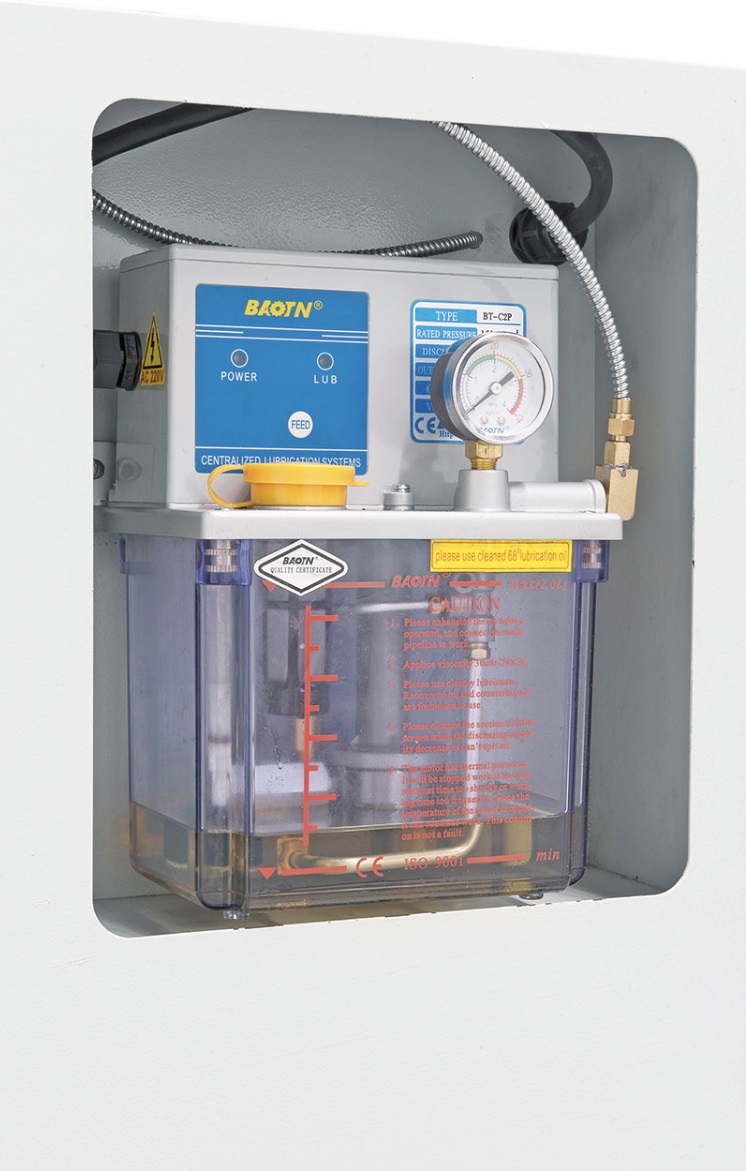

Automatické mazání podélných a příčných saní
Kompletní ochranný kryt stroje
LED pracovní osvětlení

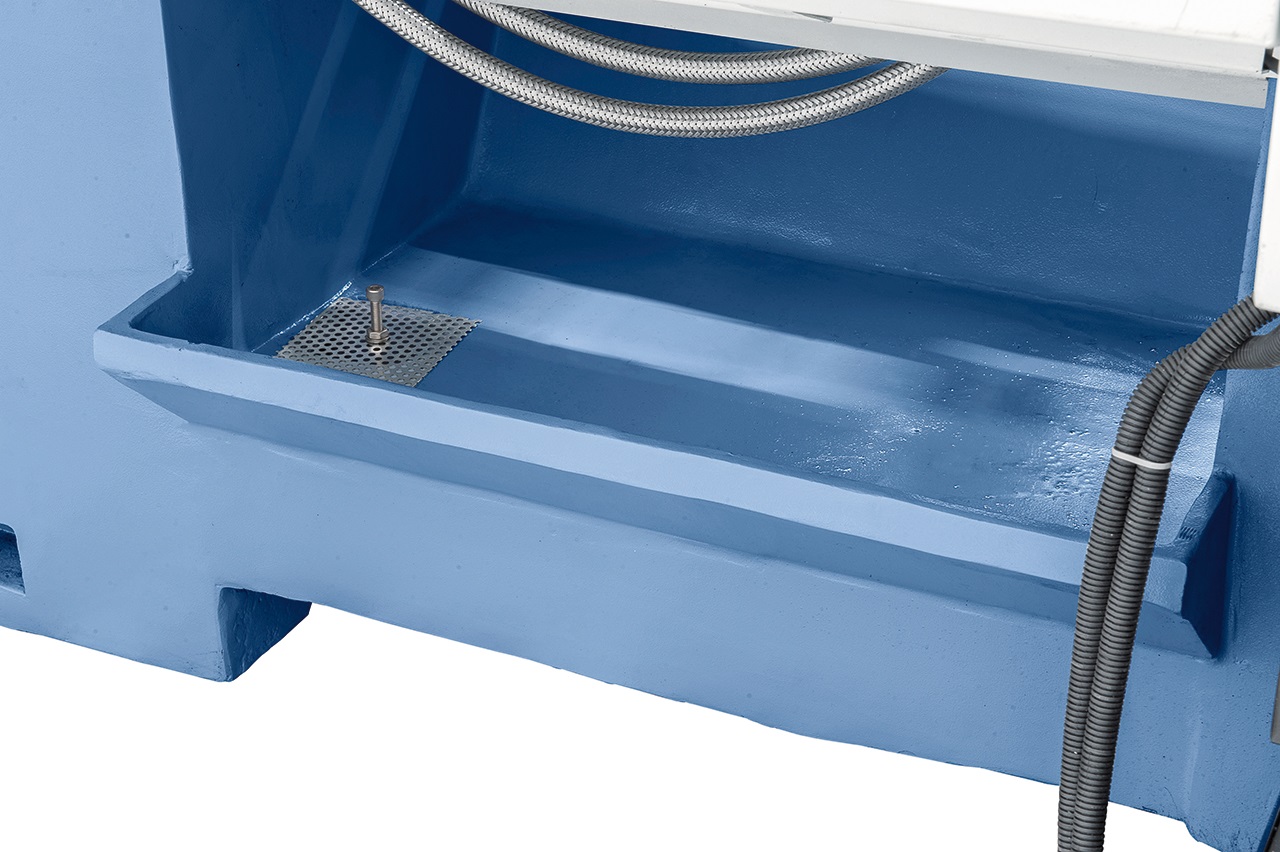

Chladicí systém

Technické parametry
Objednací číslo: 03-1403XL0
Řídicí systém: Siemens 808D Advanced
Napájecí napětí: 400 V

Výkon motoru S1 100 %: 3700 W
Výkon motoru S6 40 %: 5100 W

Točný průměr: 360 mm
Točný průměr nad suportem: 150 mm
Výška hrotů: 180 mm
Točná délka: 750 mm
Šířka lože: 260 mm

Otáčky vřetene: 150-2500 ot./min
Provedení vřetene: A2-6"
Průchod vřetene: 60 mm

Rozsah posuvu osy X: 180 mm
Rozsah posuvu osy Z: 750 mm
Rychloposuv osa X: 4000 mm/min
Rychloposuv osa Z: 7000 mm/min

Zdvih pinoly: 100 mm
Průměr pinoly: 50 mm
Kužel pinoly: MK 4

Hmotnost: 1450 kg

Rozsah dodávky:
1x Bernardo CK 360 x 750 CNC soustruh

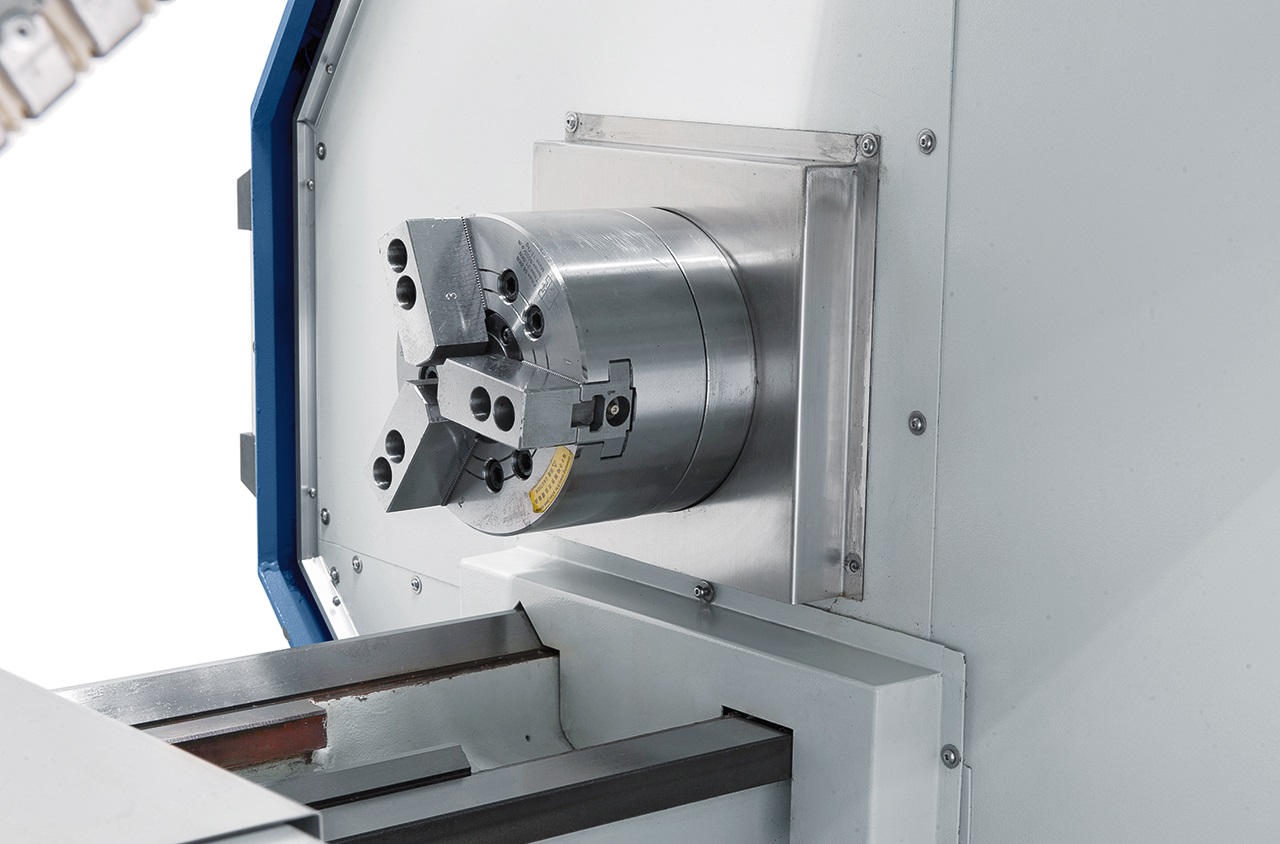

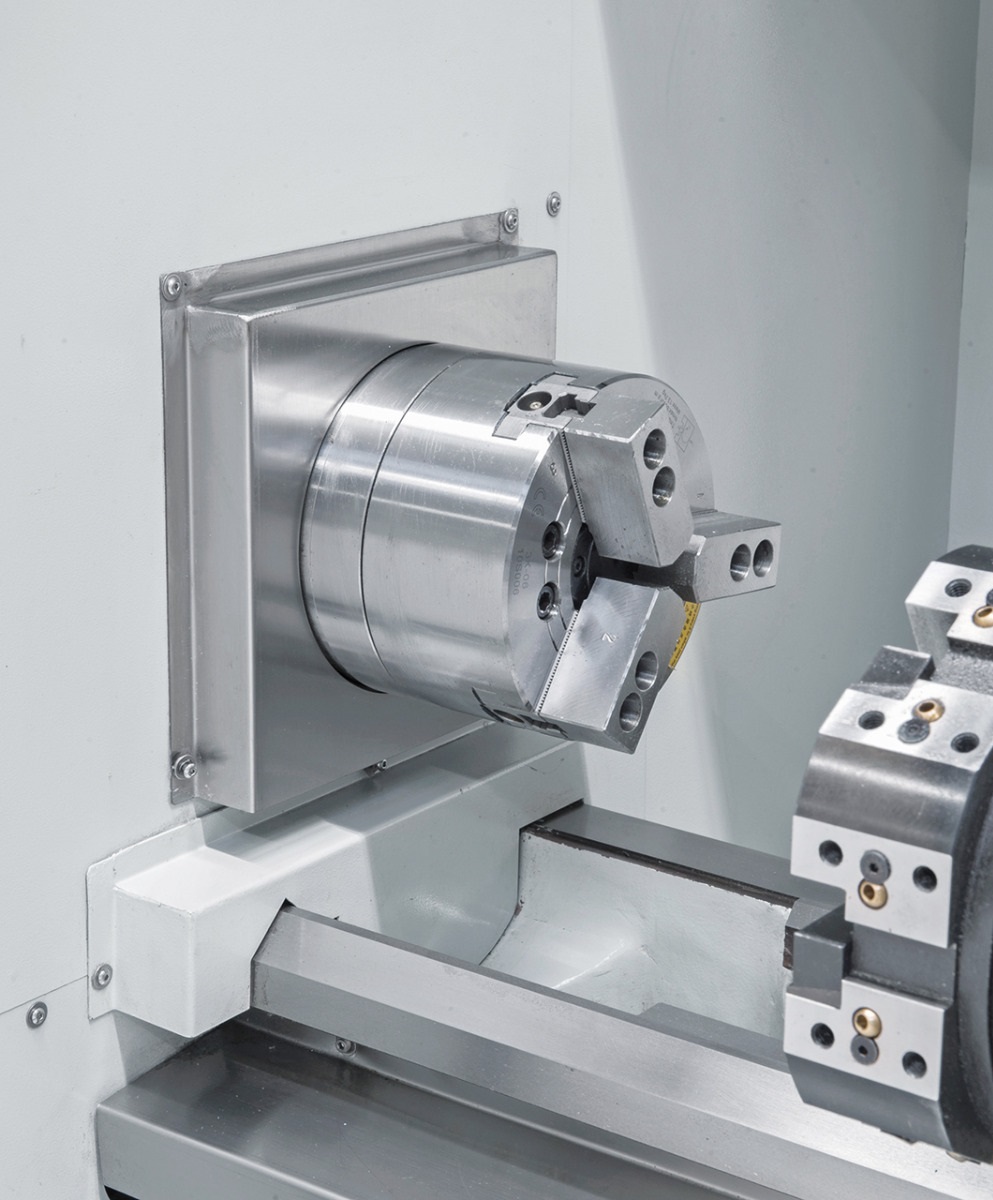

1x 3-čelisťové sklíčidlo Ø 160 mm A2-6"
1x automatická 6násobná revolverová hlava
1x Siemens 808D Advanced
1x chladicí systém
1x LED pracovní osvětlení
1x otočný hrot MK4
1x elektronické ruční kolečko
1x systém automatického mazání
1x kompletní ochranný kryt stroje
1x obslužné a servisní nářadí
