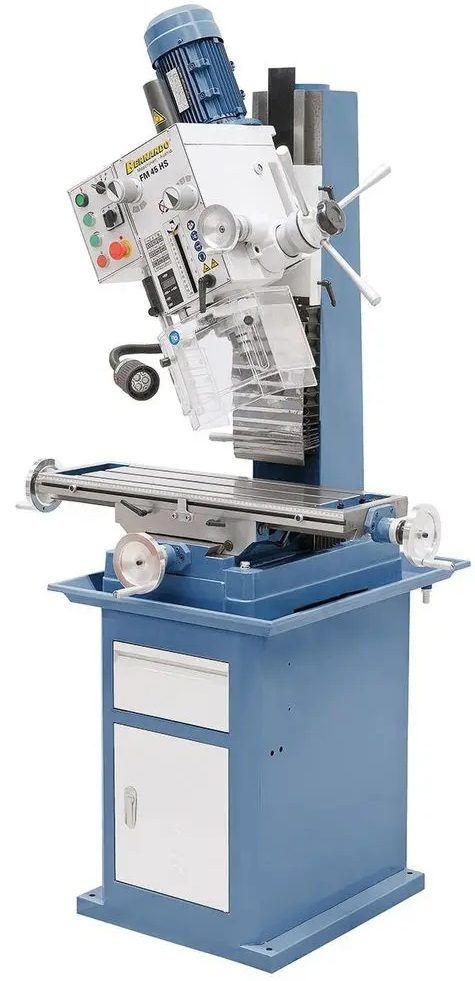

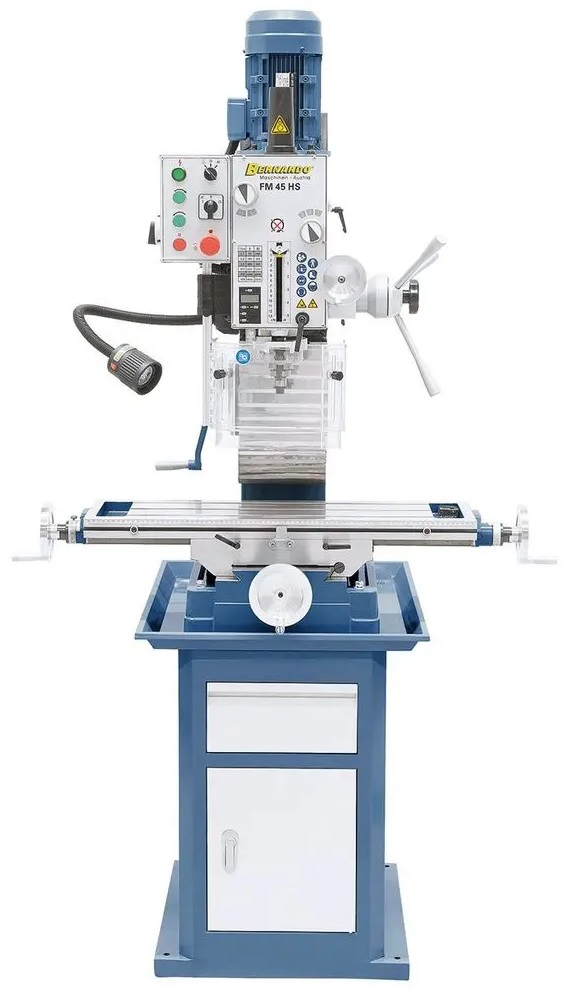

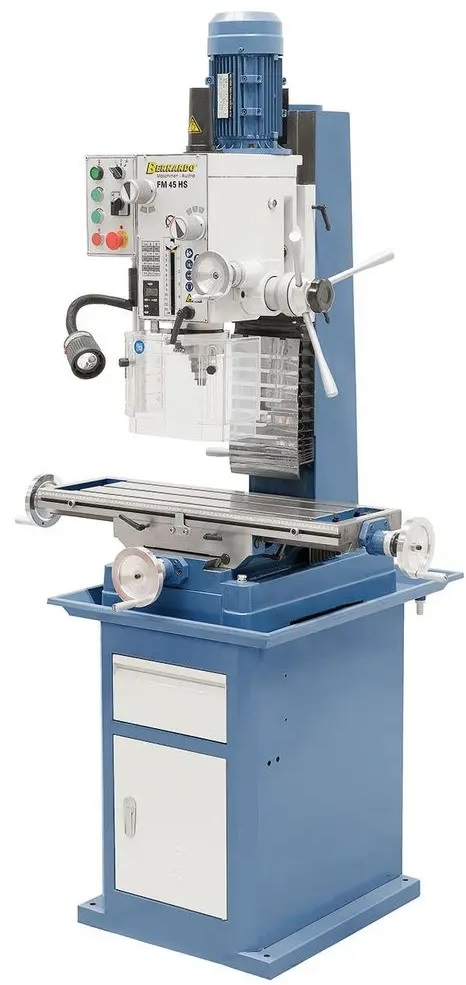

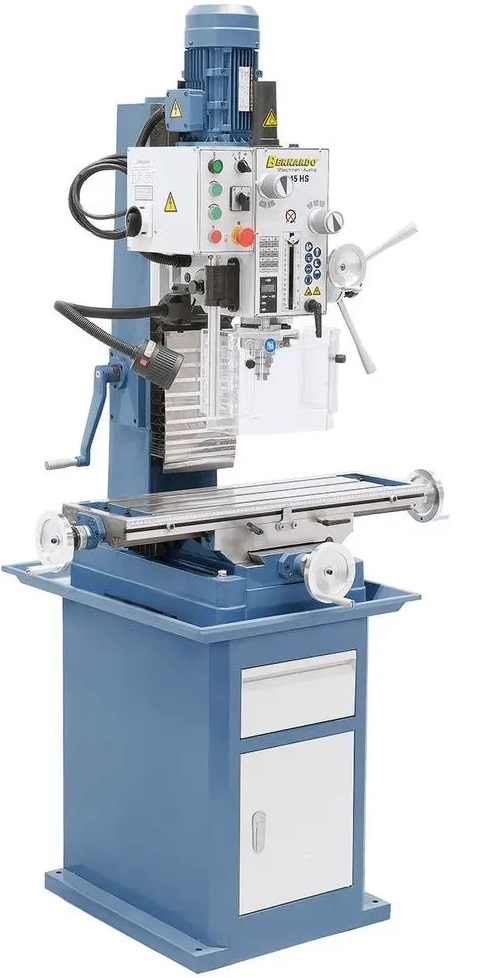

Bernardo FM 45 HS vrtačko-frézka, 02-1062

Bernardo FM 45 HS vrtačko-frézka, 02-1062

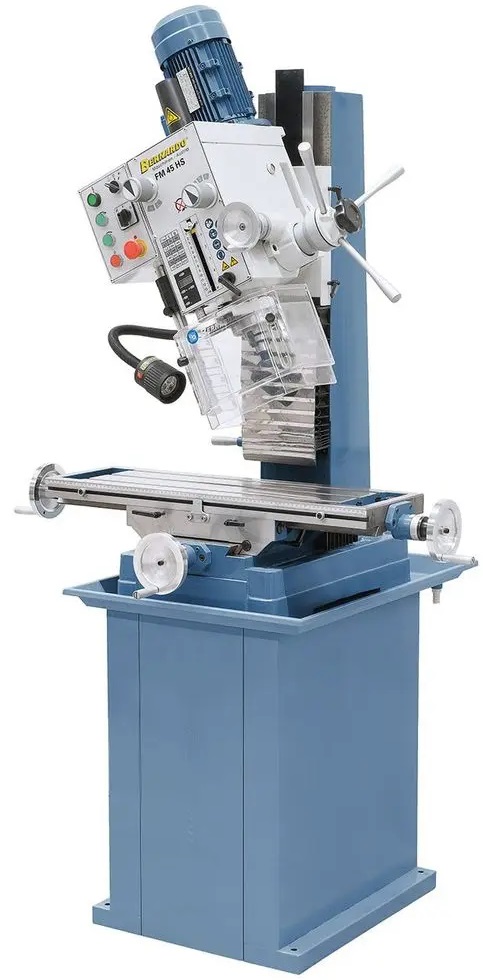

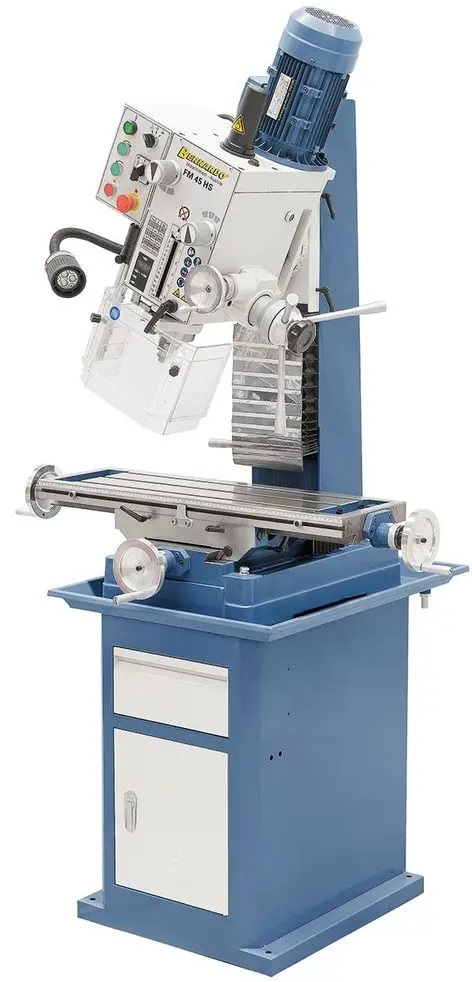

Vrtačko-frézka Bernardo FM 45 HS je robustní univerzální stroj vhodný pro vrtání, frézování i řezání závitů. Díky masivní konstrukci, rybinovému vedení ve všech osách a broušeným převodovým kolům v olejové lázni zaručuje vysokou přesnost, stabilitu a dlouhou životnost. Převodová hlava je natočitelná až o 120°, frézovací hlava naklápěcí ±60°, což zajišťuje mnohostranné využití při obrábění. Díky jednoduchému ovládání a digitálnímu odměřování zdvihu pinoly je stroj vhodný pro dílny, opravárenské provozy i náročné řemeslníky.

Klíčové vlastnosti:

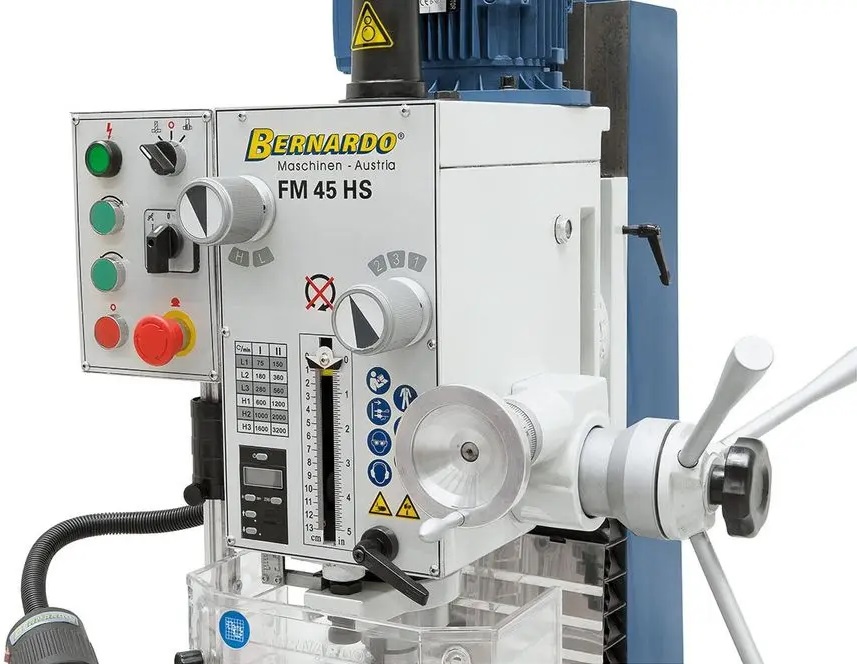

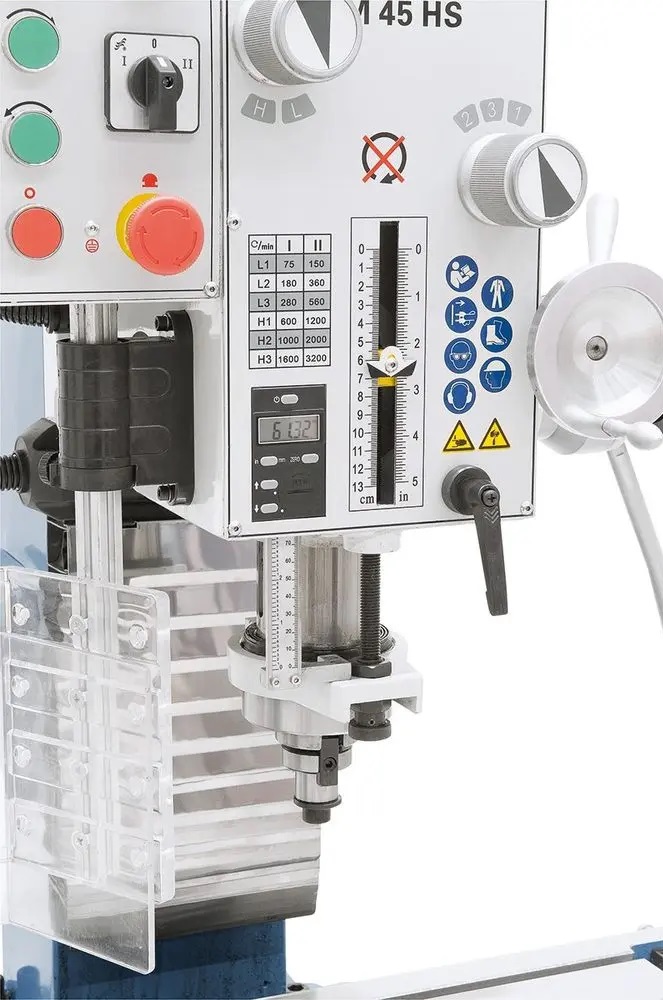

Univerzální vrtačko-frézka pro vrtání, frézování a řezání závitů. Masivní křížový stůl s přesně opracovaným povrchem. Přesné rybinové vedení v osách X, Y, Z s vymezením vůlí. Převodová hlava natočitelná o 120°, frézovací hlava naklápěcí ±60°. Klidný chod díky převodům v olejové lázni. Jemné nastavení pinoly ručním kolem. Přepínač chodu vpravo/vlevo pro řezání závitů. LED osvětlení a digitální zobrazení zdvihu pinoly.

Technické parametry:

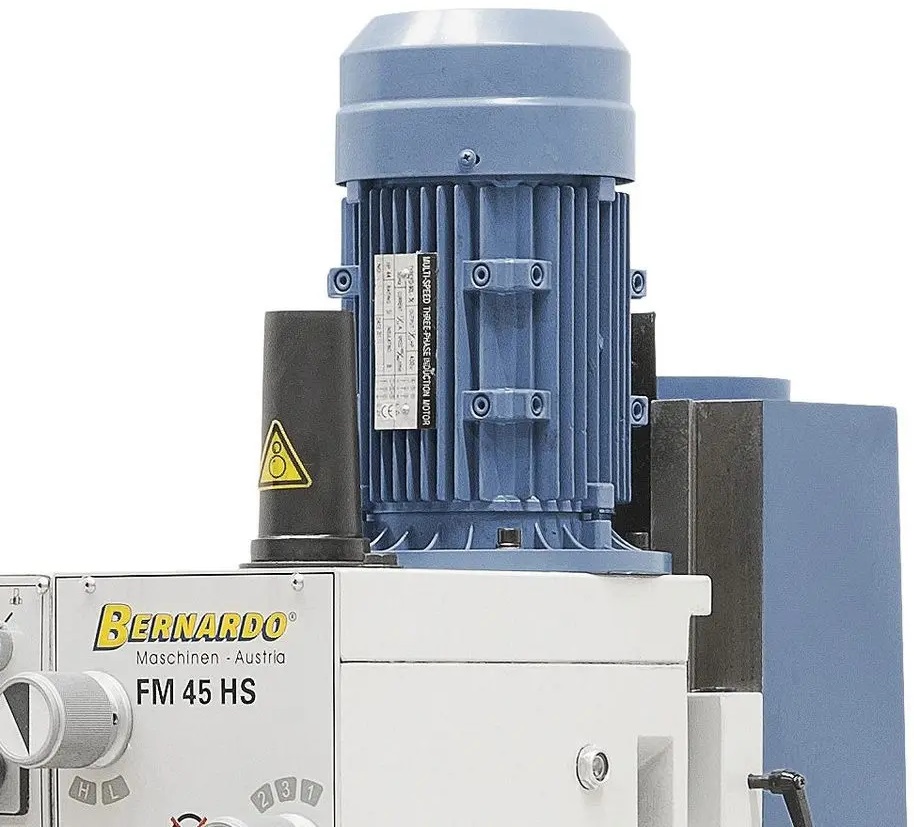

Motor výkon S1 100 %: 1 100 / 1 500 W
Motor výkon S6 40 %: 1 500 / 2 200 W
Napájení: 400 V
Max. průměr vrtáku (ocel): 32 mm
Max. průměr vrtáku (litina): 40 mm
Max. průměr frézovací hlavy: 80 mm
Vyložení: 220 mm
Otáčky vřetena: (12) 75–3 200 min⁻¹
Upínání vřetena: MK 4
Zdvih pinoly: 125 mm
Velikost stolu: 800 × 240 mm
Dráhy pojezdů (X/Y): 555 × 225 mm
Naklápění frézovací hlavy: ±60°

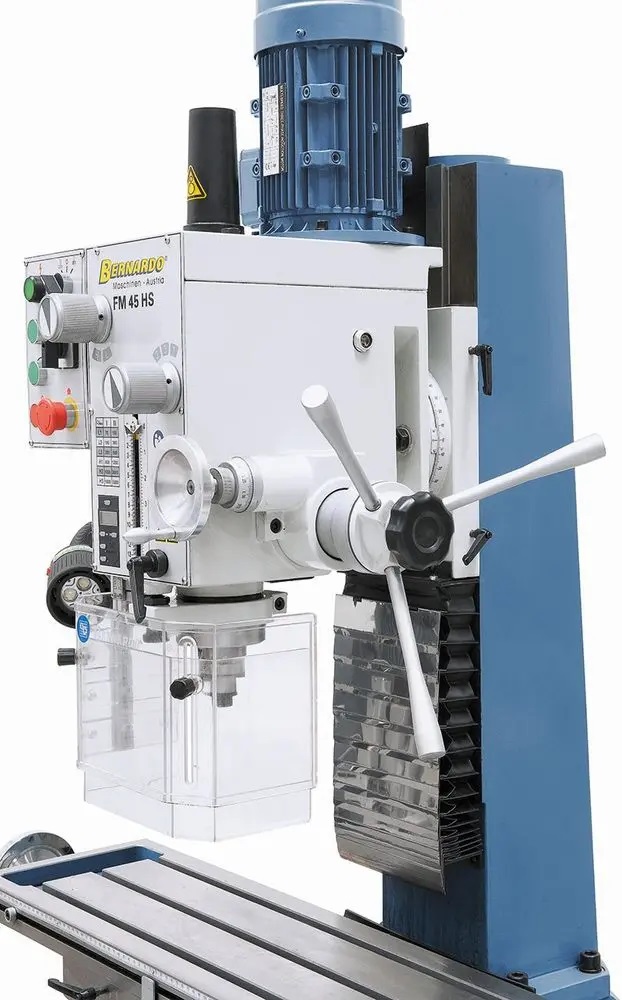

Natočení převodové hlavy: 120°
Vzdálenost vřeteno–stůl: 60–485 mm
Výškový posuv frézovací hlavy: 425 mm
Velikost T-drážek: 14 mm
Rozměry stroje (Š×H×V): 1 140 × 770 × 1 500 mm
Hmotnost: 287 kg

Rozsah dodávky:
1x rychloupínací sklíčidlo 3–16 mm / B16
1x upínací šroub M16 ve vřeteni
1x redukční pouzdro MK 4 / MK 3

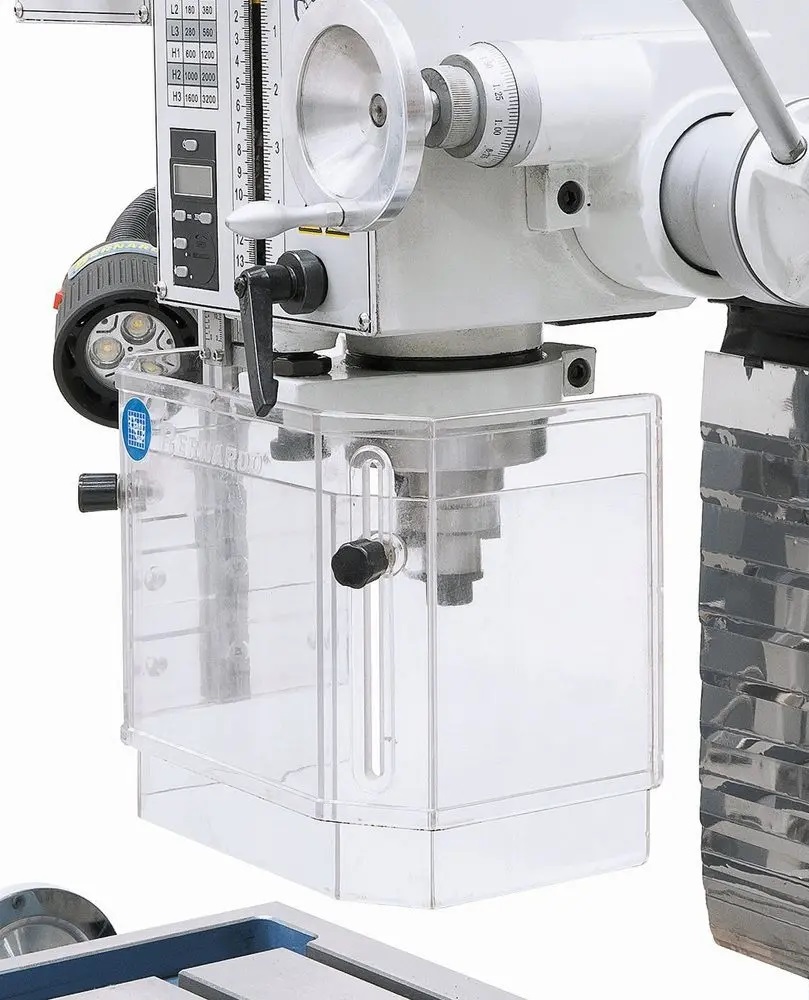

1x výškově stavitelný ochranný kryt
1x zařízení pro řezání závitů
1x LED pracovní osvětlení

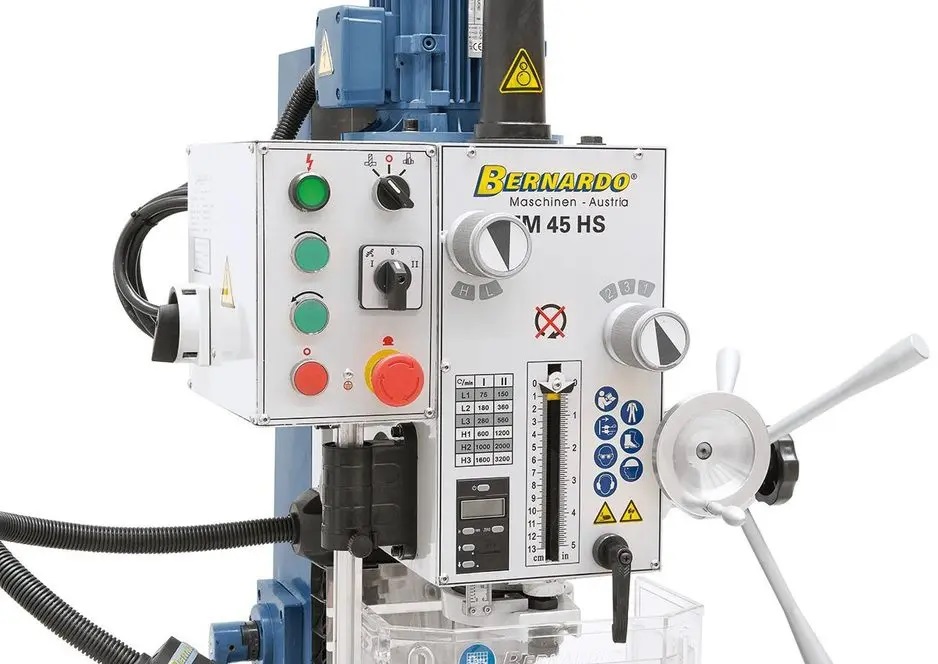

1x digitální zobrazení zdvihu pinoly
1x lamelový ochranný kryt
1x nastavitelná stupnice
1x servisní a obslužné nářadí

Dodáváno bez podstavce
