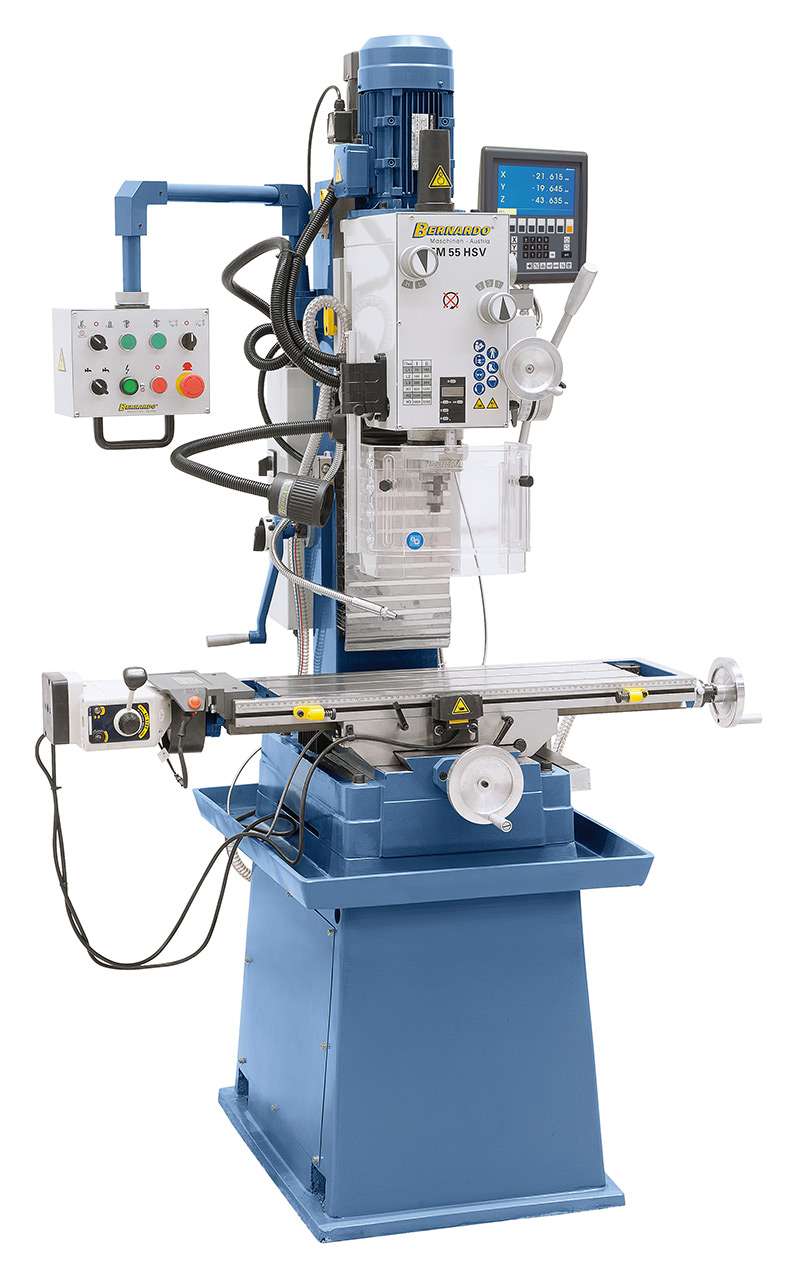

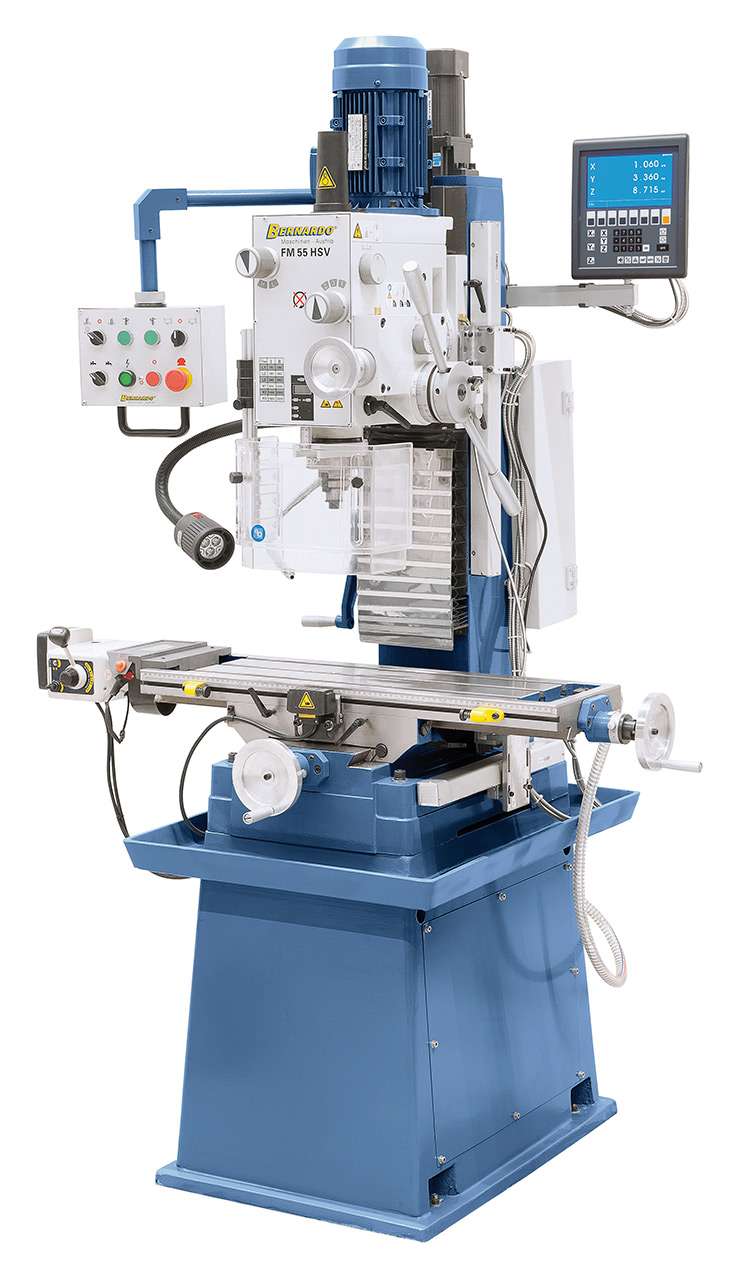

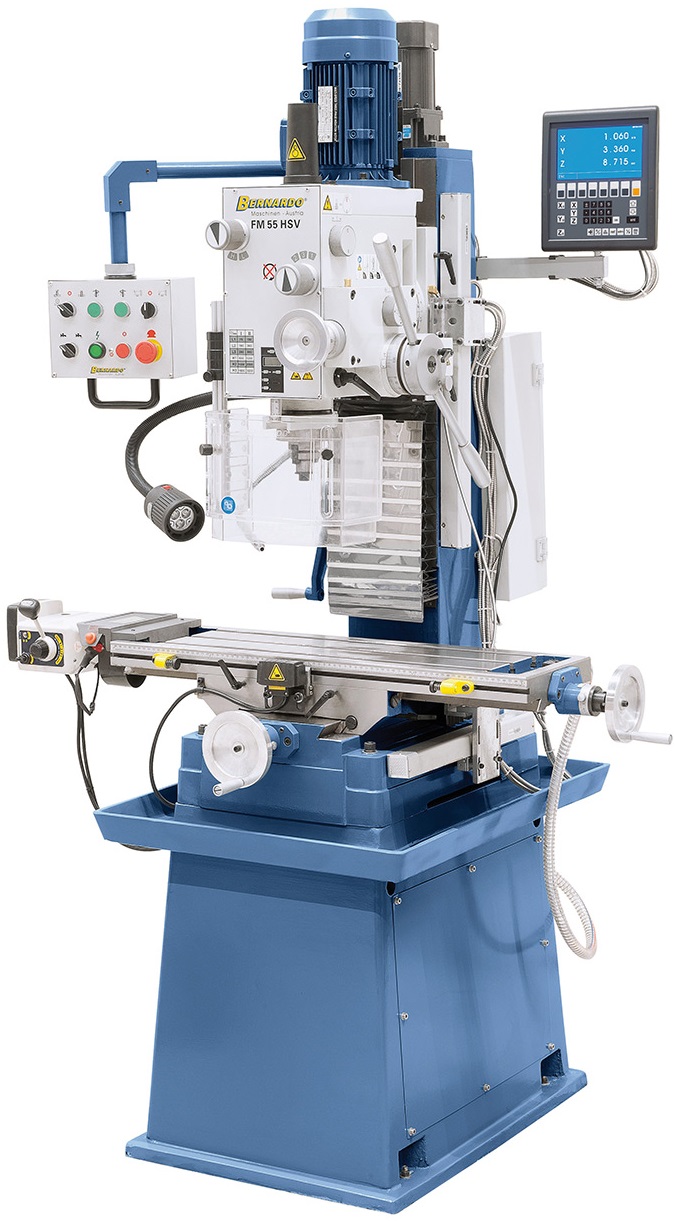

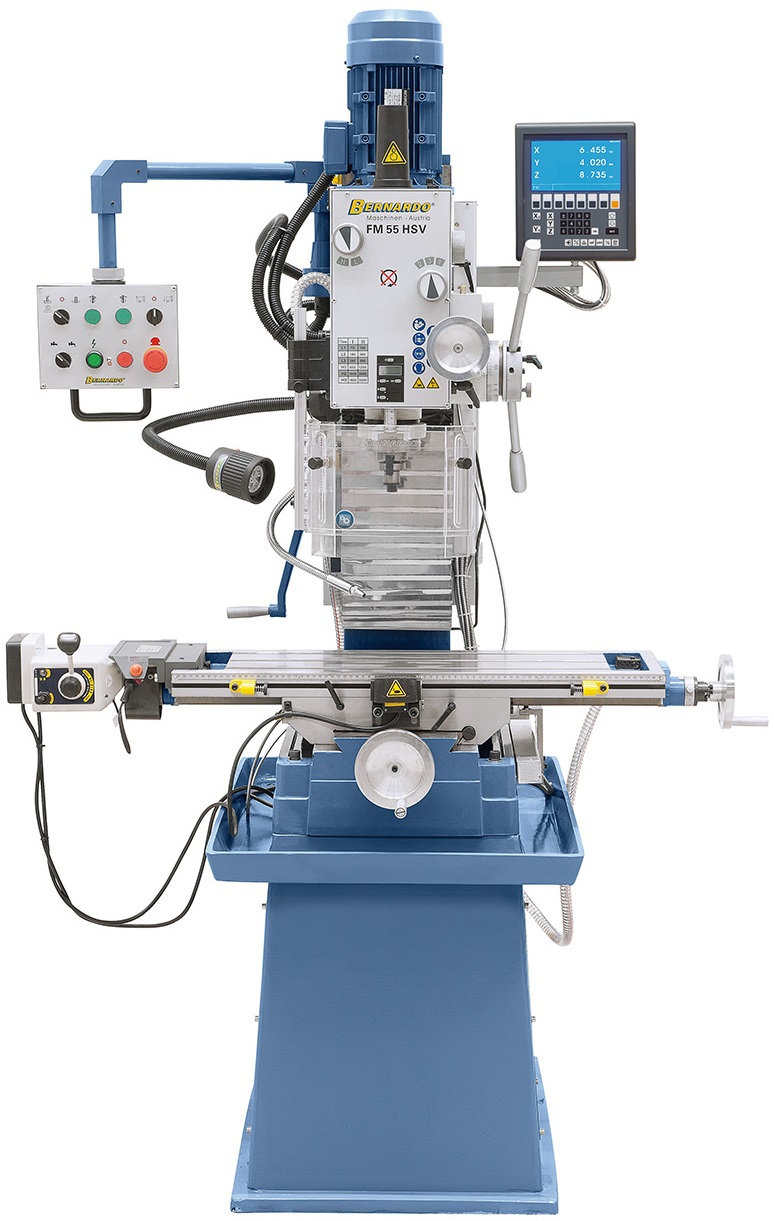

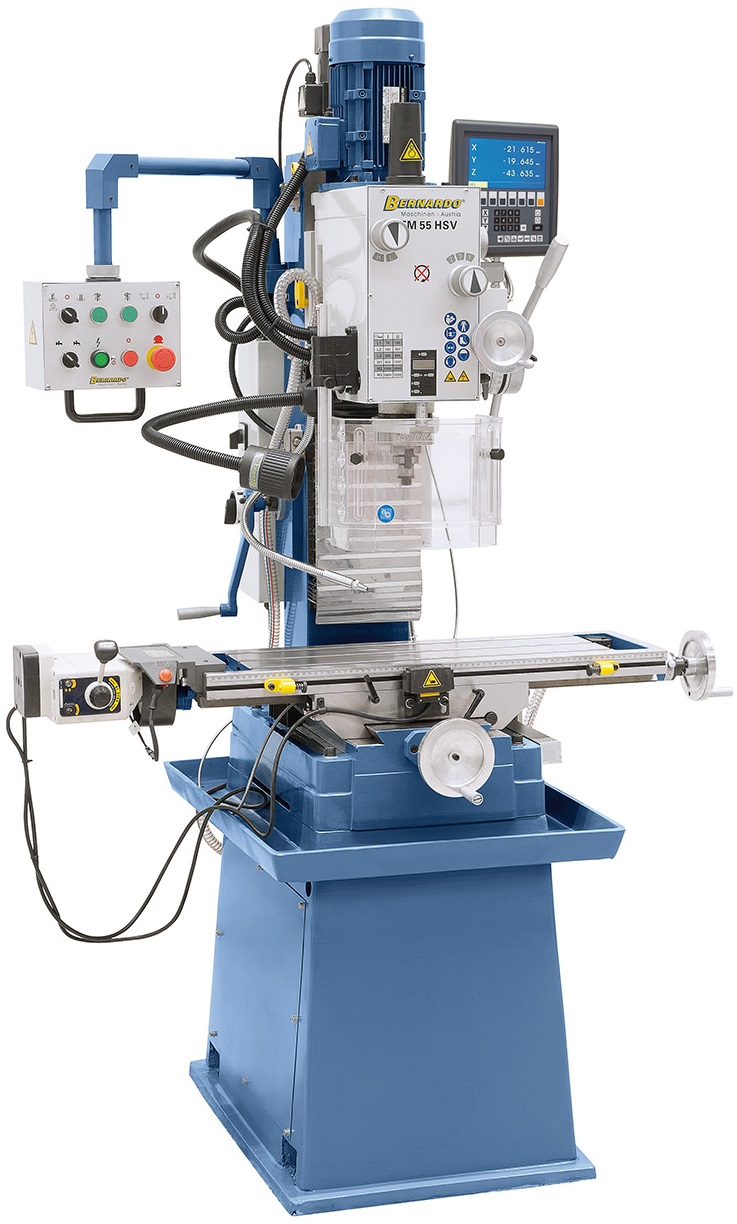

Bernardo FM 55 HSV vrtačko-frézka, odměřování 3os 02-1097

Bernardo FM 55 HSV vrtačko-frézka, odměřování 3 os, 02-1097

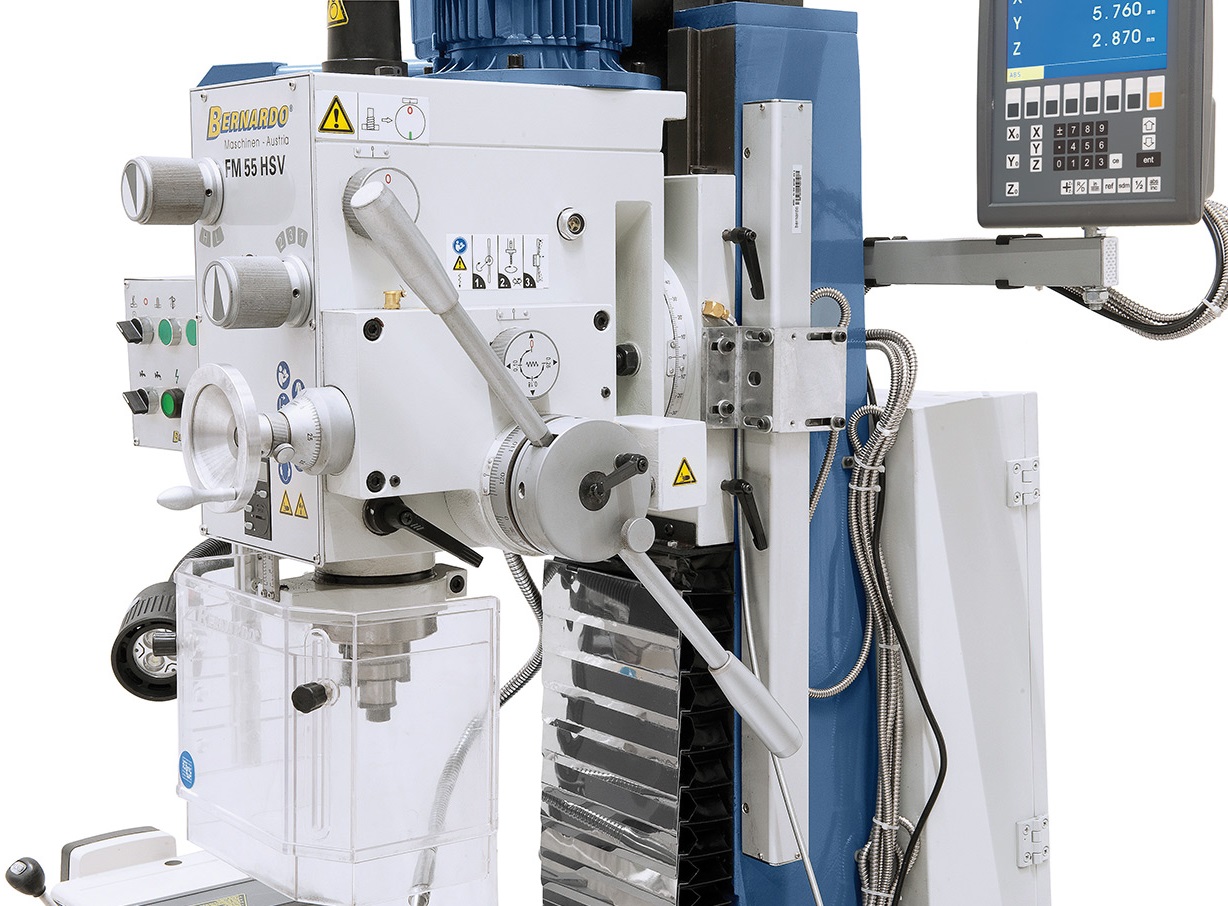

Vrtačko-frézka Bernardo FM 55 HSV je robustní a přesný stroj určený pro náročné obráběcí práce. V základní výbavě je dodávána s digitálním odměřováním ve 3 osách, automatickým posuvem pinoly a závitovacím zařízením. Díky výkonnému dvoustupňovému motoru, oboustranně naklápěcí hlavě a automatickému rychloposuvu v ose X je ideálním řešením pro profesionální dílny a výrobní provozy.

Klíčové vlastnosti
Digitální odměřování ve 3 osách pro maximální přesnost
Automatický posuv pinoly a závitovací zařízení v sériové výbavě

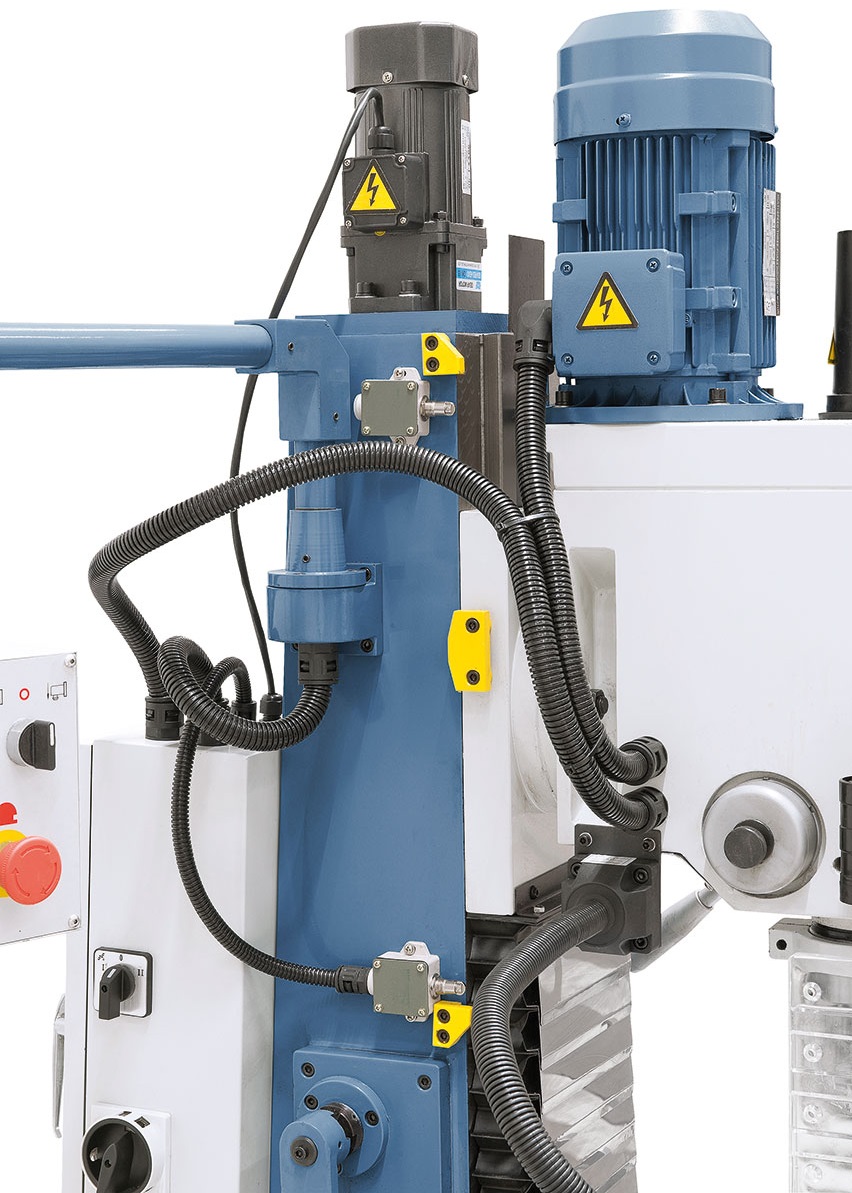

Výškové nastavení frézovací hlavy pomocí motoru
Oboustranně naklápěcí frézovací hlava ±60° pro úhlové obrábění
Rybinové vedení ve všech osách s možností seřízení vůlí

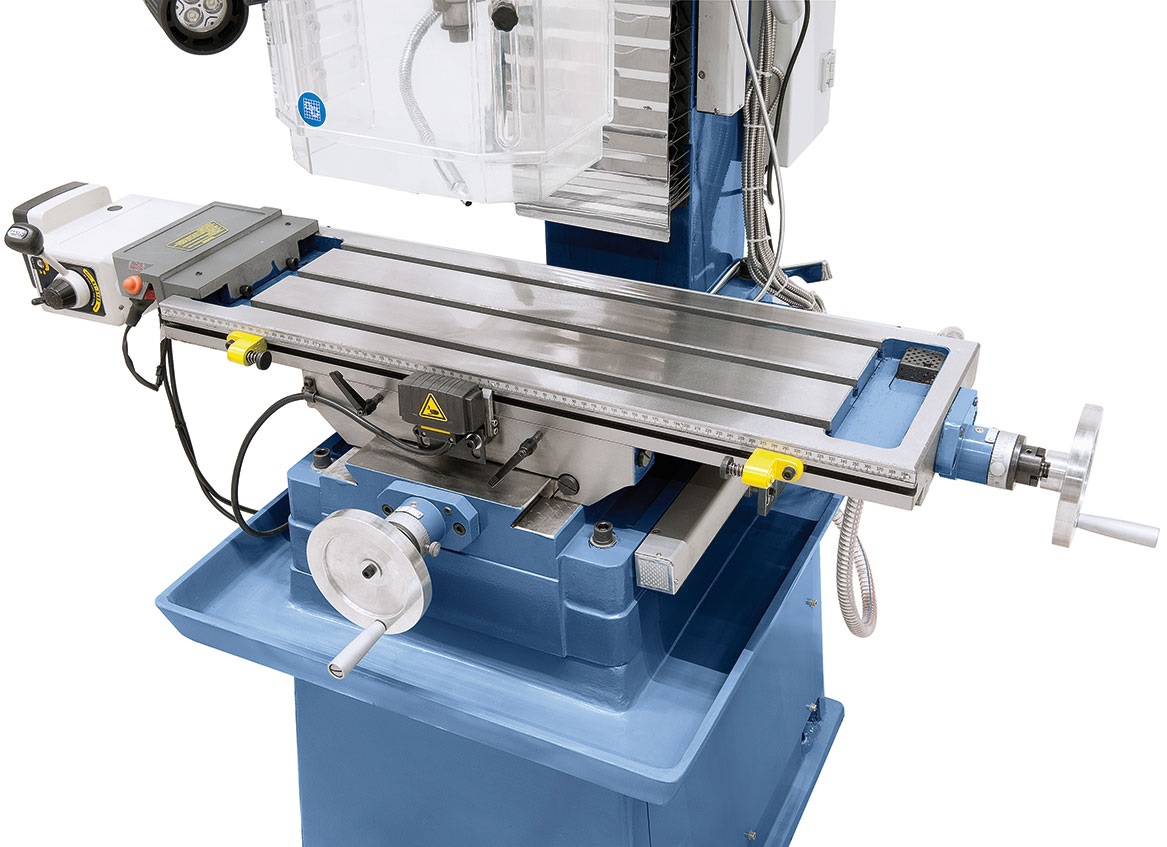

Rychloposuv stolu v ose X pro efektivní práci
Litina v základně a podstavci stroje pro stabilitu a tlumení vibrací

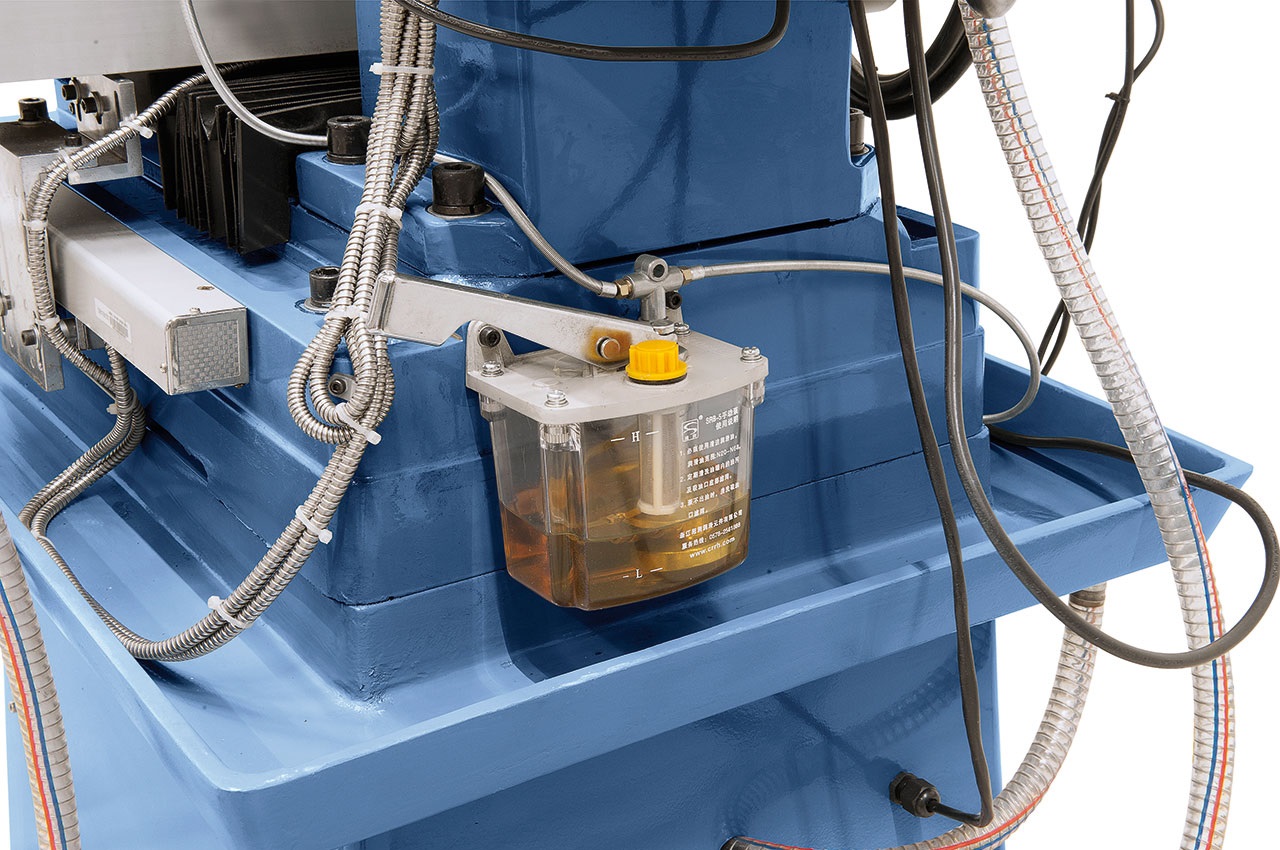

Centrální mazání všech vodicích drah pro dlouhou životnost

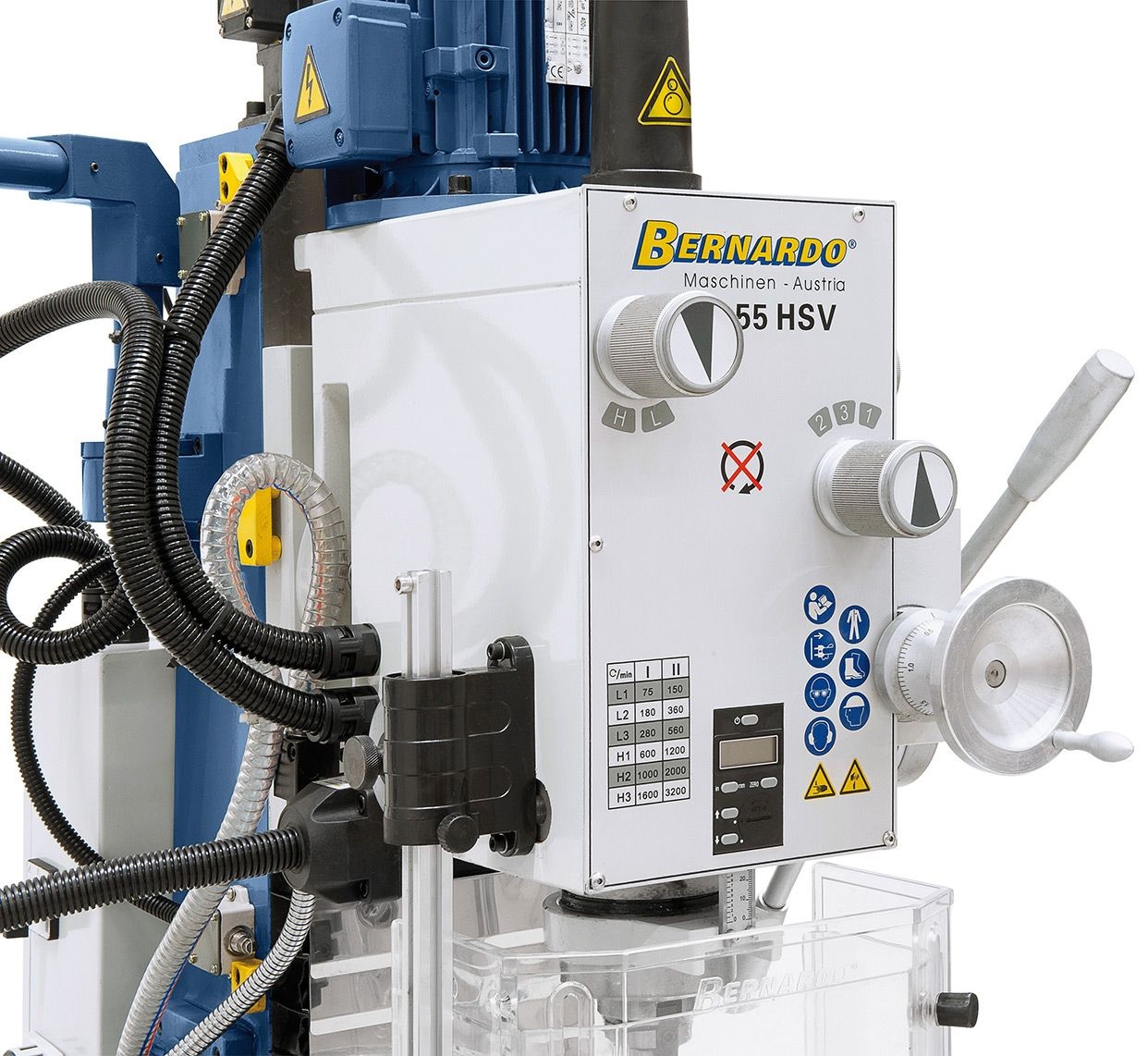

12 rychlostí otáček (75–3200 ot/min) s dvoustupňovým motorem
Bezpečnostní prvky dle normy CE včetně ochranného krytu a mikrospínače

Technické parametry
Výkon motoru S1 100%: 1100 / 1500 W
Výkon motoru S6 40%: 1500 / 2200 W
Napájecí napětí: 400 V
Max. průměr vrtáku (ocel): 32 mm
Max. průměr vrtáku (litina): 40 mm
Max. průměr nožové hlavy: 80 mm
Vyložení: 220 mm
Počet otáček vřetena: 75 – 3200 min⁻¹ (12 stupňů)
Upínání vřetena: MK 4
Zdvih pinoly: 120 mm
Posuv pinoly: 0,10 / 0,18 / 0,26 mm/ot (3 stupně)
Velikost stolu: 800 × 240 mm

Rozsah dodávky:
1x automatický strojní posuv pinoly
1x zdvihací motor frézovací hlavy

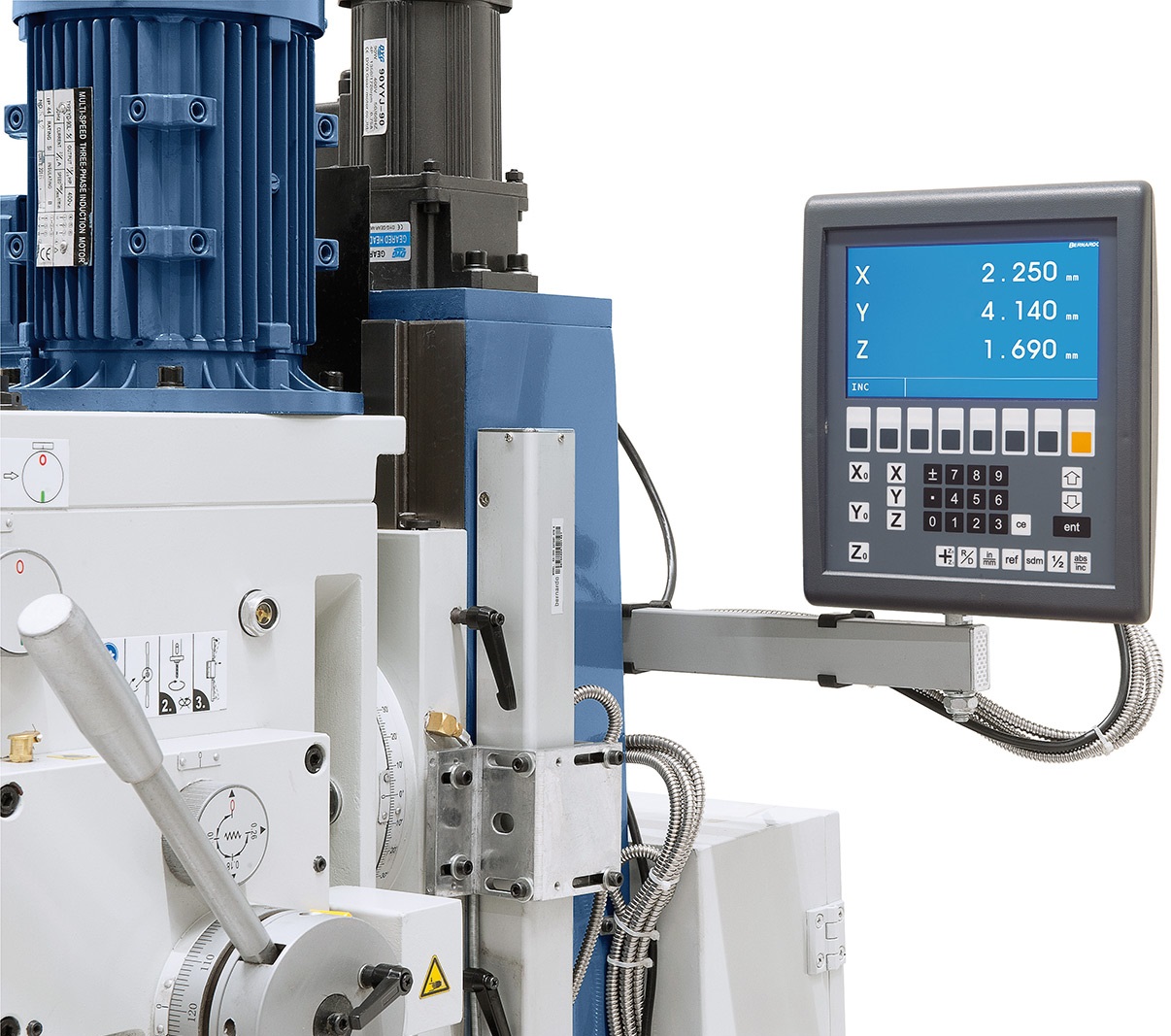

1x digitální odměřování ES-12 V s LCD displejem (3 osy)
1x strojní posuv v ose X (Bernardo AL 450 D)
1x upínací šroub M 16 ve vřeteni

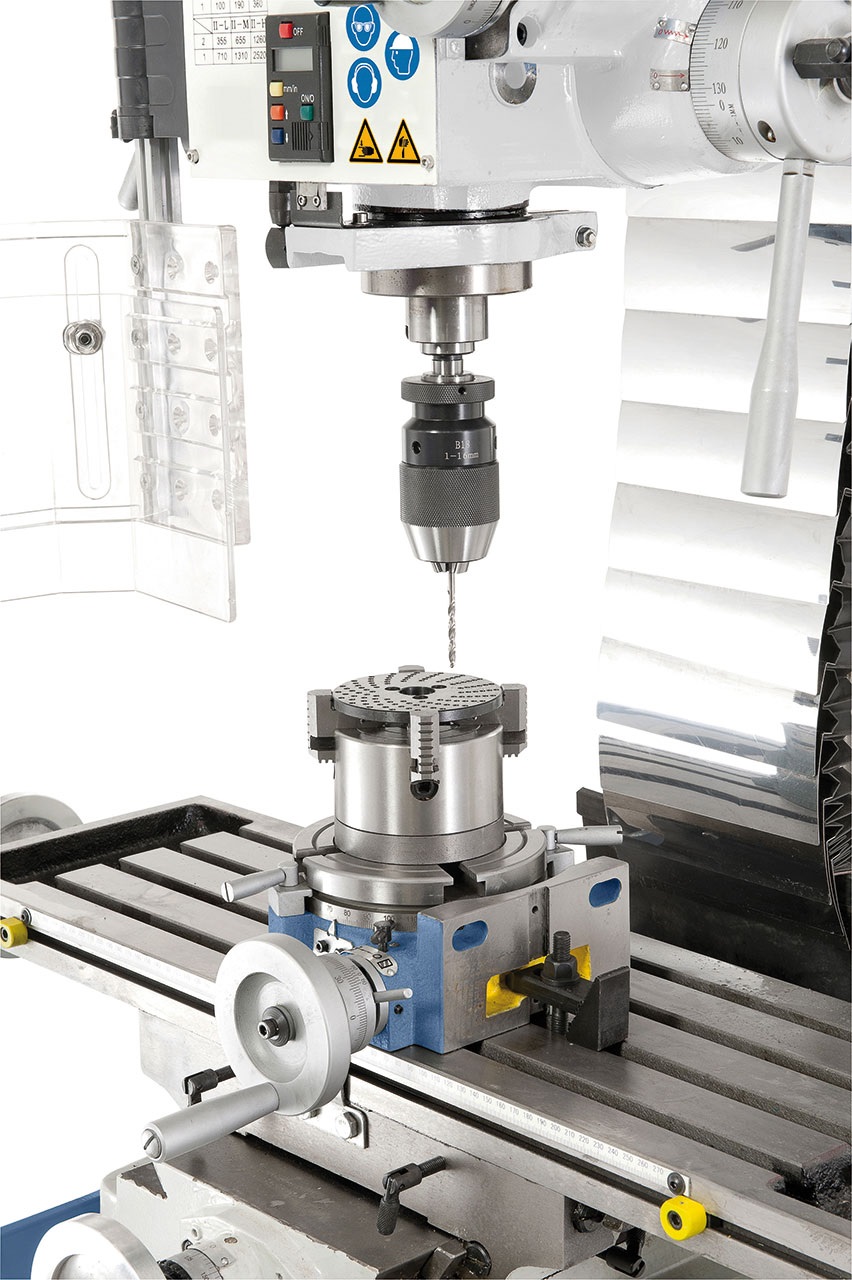

1x rychloupínací sklíčidlo 3 – 16 mm / B 16
1x upínací trn MK 4 / B 16
1x redukční pouzdro MK 4/MK 3
1x kombinovaný upínací trn MK 4 / 27 mm
1x výškově stavitelný ochranný kryt
1x závitovací zařízení
1x LED pracovní osvětlení
1x digitální zobrazení zdvihu pinoly
1x lamelový ochranný kryt
1x nastavitelná stupnice
1x centrální mazání
1x chladicí zařízení
1x litinový podstavec s chladicím žlábkem
1x servisní nářadí
