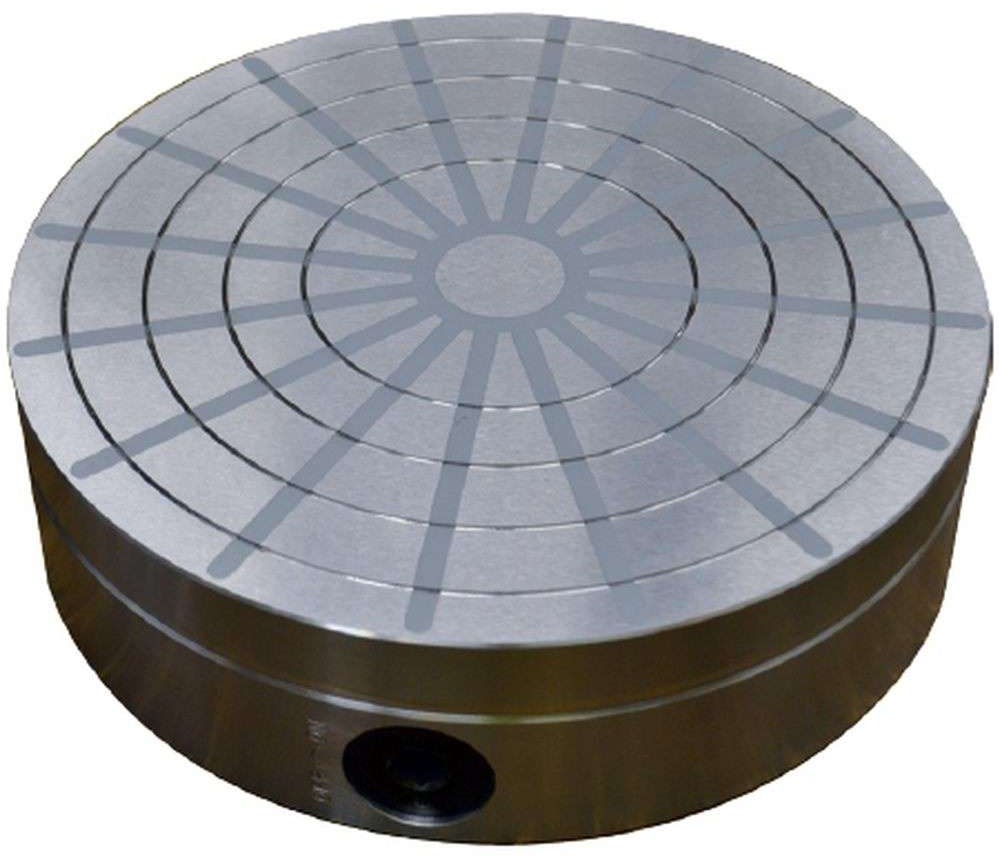

Walmag NEOSTAR D700 kruhový magnetický upínač NEOS700

Vysoce účinné magnetické upínače
Permanentní magnetické upínače využívají vysoce zmagnetizované materiály, které umožňují efektivní upínání magnetické oceli díky specifickému uspořádání.
Tyto upínače si za běžných podmínek zachovávají svou magnetickou sílu.

Konstrukce
Robustní pólová deska s radiálním uspořádáním pólů
Životnost (přebroušení): až 5 mm
Dvojitý, vysoce výkonný neodymový magnetický systém
Pevná ocelová základna s odolným přepínacím mechanismem
Maximální upínací síla až 140 N.cm⁻², v závislosti na velikosti upínače a obráběných dílech

Aplikace
Ideální pro soustružení a broušení kruhových obrobků
Možnost obrábění čelních ploch, vnitřních a vnějších průměrů buď samostatně, nebo v jedné operaci
Upevnění upínače na stůl
Základna obsahuje na spodní straně zahloubení a dva až čtyři otvory pro upevnění na vhodnou přírubu

Permanentní magnet: Walmag Neostar D700
Jmenovitá adhezní síla: ≤ 140 N/cm²
Rozměr D1: 250 mm
Rozměr G: 8 mm
Rozměr C1: 90 mm
Rozměr C2: 96 mm
Rozměr M: M10
Rozteč šroubů E: 350 mm
Rozteč šroubů F: 450 mm
Počet pólů: 30
Celkové rozměry: 700 × 78 mm
Hmotnost: 234 kg

Rozsah dodávky:
Přepínací klíč
Magnet je standardně dodáván bez středového vrtání

Volitelné příslušenství:
Středové vrtání
Přesná středicí díra
Přídavná pólová deska
Pólová deska s T-drážkami
Sestava pólových nástavců
