Flaig RM 25 kruhový magnetický upínač ø 250 mm, 210125

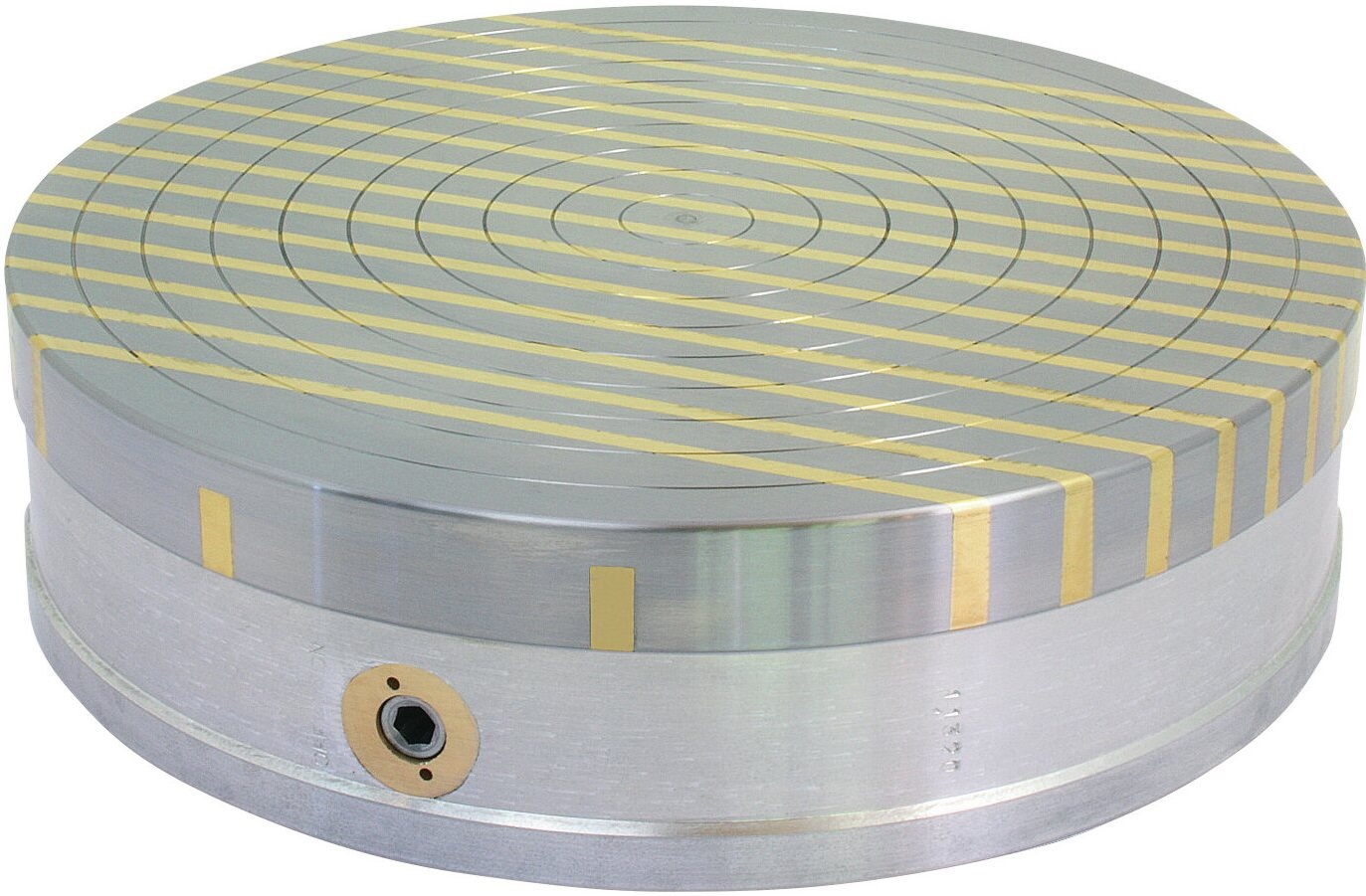

Kruhový magnetický upínač Flaig RM 25 (ø 250 mm)
Kruhová upínací deska RM s permanentním magnetem
Provedení:
K upínání objemných a těžkých obrobků lze použít permanentní magnetické kruhové sklíčidlo typu RM se zesíleným keramickým magnetickým systémem v hliníkové kulaté magnetické desce
Magnetickou sílu lze plynule regulovat
V horní ploše jsou integrované koncentrické (soustředné) drážky, které usnadňují vyrovnání obrobku
Kromě toho lze do upínací plochy vyvrtat středicí otvor
Horní desku lze obrábět až do hloubky 8 mm bez jakýchkoliv negativních následků
Doporučení:
Velmi silné kruhové sklíčidlo pro soustružení, také na součásti s hrubým povrchem

Technické parametry
Systém zesílených keramických magnetů v hliníkové kulaté magnetické desce
Max. rozteč pólů: 5 + 8 mm
Přídržný výkon 140 N.cm-2
Výška magnetického pole: 8 mm
Limit opotřebení pólové desky: 8 mm
Posuvný přepínač: MAG-ENT-MAG 135°

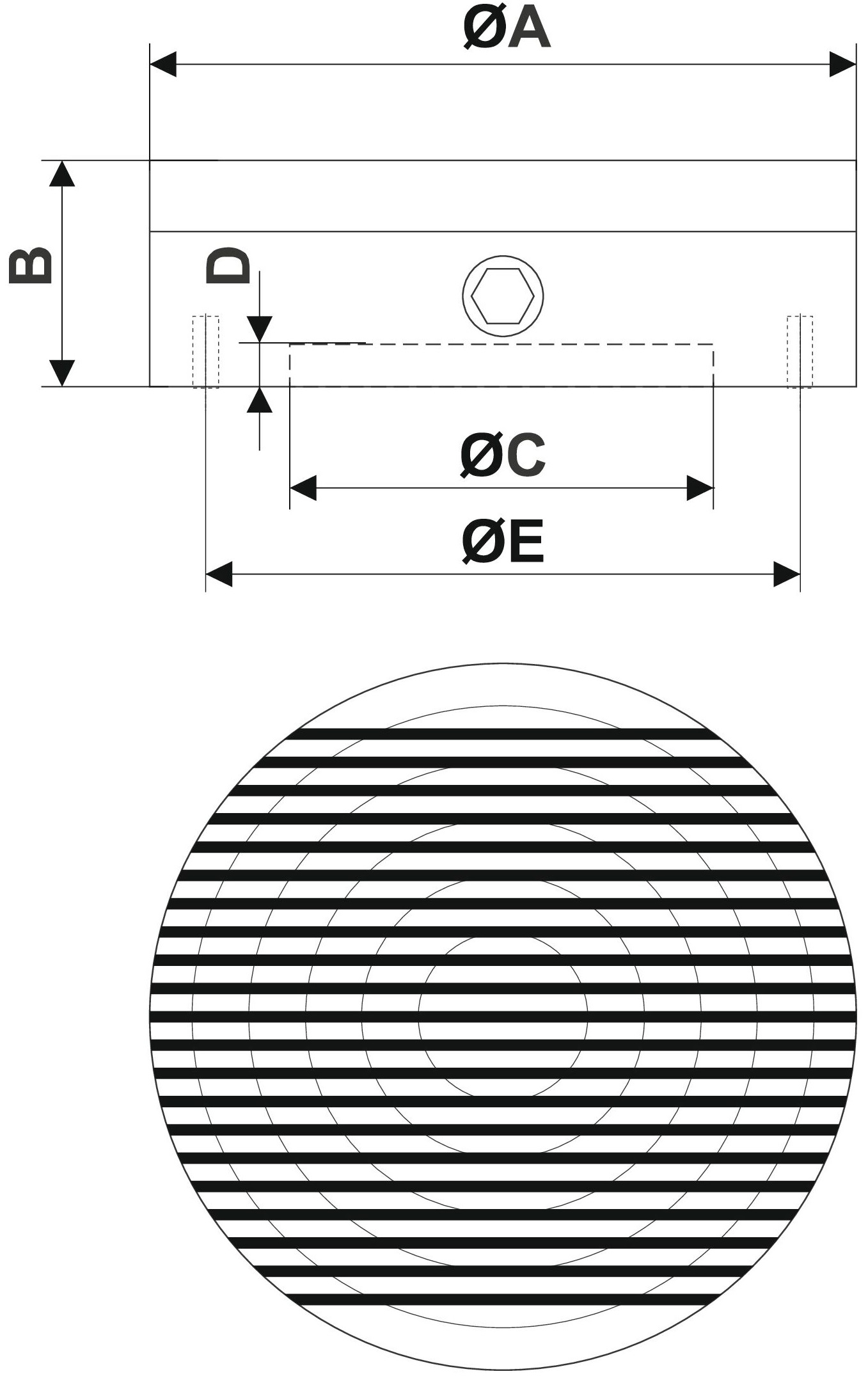

Průměr (A): 250 mm
Výška (B): 80 mm
Průměr (C): 200 mm
Hloubka (D): 4,5 mm
Průměr roztečné kružnice (E): 232 mm
Otvory: 4x M8
Povolené otáčky: max. 700/min
Hmotnost 20 kg
